Détection foudre : les systèmes innovants à maîtriser en 2026
En bref:
- La détection de la foudre repose sur une approche multicouche combinant capteurs au sol, détection satellitaire et modèles d’intelligence artificielle. Indelec accompagne les sites industriels dans l’audit, l’installation et la maintenance de ces systèmes en respectant les normes IEC. Une intégration cohérente permet d’obtenir un lead time significatif et d’assurer une protection efficace contre la foudre.
La combinaison réseau de capteurs au sol, imagerie satellitaire et modèles d’intelligence artificielle constitue aujourd’hui l’approche la plus fiable pour anticiper la foudre avant la première décharge. Pour un responsable technique en France, la priorité est claire : ne pas choisir une technologie unique, mais construire une architecture multicouche capable de fusionner plusieurs sources de données.
Les technologies à considérer en premier lieu :
- Capteurs LF/VLF au sol : localisation par triangulation et temps d’arrivée (TOA), précision de 100 m à 1 km selon la densité du réseau
- Capteurs de champ électrique (moulins à champ) : détection du risque local avant toute décharge, avec un temps d’avance typique de 5 à 30 minutes
- Détection optique satellitaire : couverture étendue, latence de 5 à 10 minutes selon la plateforme géostationnaire
- Modèles IA et nowcasting : fusion multi-source pour évaluer le risque sur un horizon de 5 à 60 minutes
L’étape immédiate : lancer un audit de site pour cartographier les zones d’exposition et identifier les lacunes de couverture. Indelec accompagne cette démarche depuis l’audit initial jusqu’au déploiement et à la maintenance.
Table des matières
- Quelles technologies permettent de détecter la foudre efficacement ?
- Comment l’IA et le nowcasting améliorent-ils l’anticipation de la foudre ?
- Quelle architecture pour passer du capteur à l’alerte terrain ?
- Quelles métriques exiger pour évaluer un système de détection ?
- Quelles normes s’appliquent à la détection foudre en France ?
- Comment les secteurs industriels tirent-ils parti de ces systèmes en France ?
- Quelles sont les contraintes concrètes d’un projet de détection foudre ?
- Pourquoi faire confiance à Indelec pour un projet de détection et protection ?
- Points clés
- Pourquoi l’intégration vaut mieux qu’une somme de capteurs
- Indelec vous accompagne de l’audit au déploiement
- Sources utiles pour approfondir
Quelles technologies permettent de détecter la foudre efficacement ?

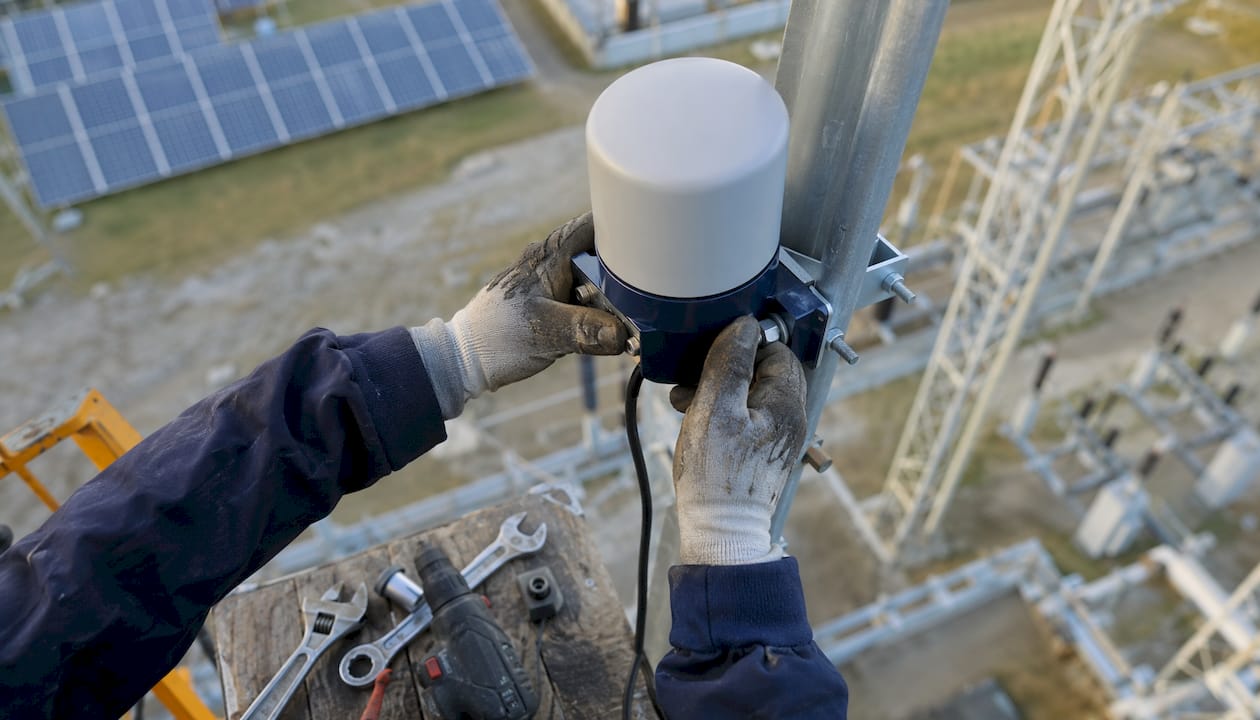

Réseaux au sol : triangulation et capteurs LF/VLF
Les réseaux terrestres restent la colonne vertébrale de tout système de détection sérieux. Ils exploitent la méthode combinée direction/temps d’arrivée, connue sous l’acronyme IMPACT (IMProved Accuracy from Combined Technology), pour localiser chaque décharge avec une précision que les stations autonomes ne peuvent pas atteindre. La qualité du résultat dépend directement de la densité de capteurs : un maillage serré donne une incertitude de localisation proche de 100 m, un réseau clairsemé peut dégrader cette précision à 1 km ou plus.
Un point souvent sous-estimé : 70 à 90 % de l’activité électrique d’un orage est intra-nuageuse (IC). Un système qui ne détecte que les coups nuage-sol rate donc la majorité des signaux précurseurs. Les capteurs capables de capter les impulsions IC permettent d’anticiper l’activité bien avant l’apparition des premières décharges au sol.
Capteurs de champ électrique
Les moulins à champ mesurent en continu l’intensité et la polarité du champ électrostatique local. Leur rayon d’action est limité, généralement 5 à 10 km, mais leur valeur réside dans la détection du risque avant toute décharge. Dès que le champ franchit un seuil critique ou s’inverse, le système peut déclencher une alerte « foudre imminente » et initier les protocoles de sécurité. Ils sont particulièrement adaptés aux sites ponctuels à forte criticité : aéroports, stades, parcs éoliens.
Détection satellitaire : couverture et limites
Les capteurs optiques embarqués sur satellites géostationnaires, comme le capteur LI de Meteosat MTG développé par EUMETSAT, offrent une couverture continue sur des zones continentales entières. La résolution spatiale et la fréquence de rafraîchissement (5 à 10 minutes) en font un outil précieux pour le nowcasting à méso-échelle. En revanche, cette latence limite le lead time pour les opérations critiques qui nécessitent une réaction en moins de cinq minutes.
Forces et limites par technologie
| Technologie | Points forts | Limites principales |
|---|---|---|
| Réseau LF/VLF au sol | Localisation précise, détection IC et CG | Coût de déploiement, maintenance réseau |
| Capteur de champ électrique | Alerte avant première décharge, hyperlocal | Portée limitée (5–10 km), fausses alarmes possibles |
| Satellite géostationnaire | Couverture étendue, pas d’infrastructure locale | Latence 5–10 min, résolution spatiale moindre |
| Fusion multi-source + IA | Réduction des fausses alarmes, lead time amélioré | Exige volume de données historiques, complexité d’intégration |
Des solutions comme l’Active 4D et le BTD-200 illustrent deux approches complémentaires : l’Active 4D s’appuie sur la détection du champ électrique tridimensionnel pour une analyse volumétrique de l’orage, tandis que le BTD-200 est un détecteur de champ électrique autonome conçu pour les sites isolés nécessitant une alerte locale sans infrastructure réseau.
Comment l’IA et le nowcasting améliorent-ils l’anticipation de la foudre ?
La chaîne opérationnelle d’un système prédictif suit un schéma précis : captation multi-source (capteurs sol, satellite, radar) → fusion des données → modèle d’alerte à courte échéance → sortie d’alerte graduée. Les systèmes modernes fusionnent données de capteurs, radar haute résolution et imagerie satellite avant d’appliquer des algorithmes d’apprentissage automatique pour évaluer le risque sur un horizon de 5 à 60 minutes.
L’apprentissage automatique apporte deux avantages concrets par rapport aux seuils fixes : il réduit les fausses alarmes en distinguant les signatures électriques d’un orage réel de celles générées par des sources parasites (lignes électriques, précipitations chargées), et il améliore le lead time en détectant plus tôt les signatures d’accumulation de charge dans le nuage. L’analyse des valeurs de champ électrique atmosphérique constitue un indicateur précurseur exploitable pour estimer la probabilité d’une décharge imminente, et les modèles entraînés sur des historiques locaux tendent à surpasser les approches génériques.
Les exigences en données sont cependant élevées. Un modèle fiable nécessite plusieurs saisons de données étiquetées, une synchronisation temporelle précise entre capteurs, et une représentation équilibrée des événements rares (orages intenses) pour éviter le sur-apprentissage. Un modèle entraîné sur des données d’une région plate peut se comporter différemment sur un site montagneux ou côtier.
Conseil de pro :Lors de l’évaluation d’un fournisseur, exigez les métriques de validation suivantes : AUC (aire sous la courbe ROC) supérieure à 0,85, lead time médian documenté sur au moins deux saisons orageuses, et taux de fausse alarme exprimé en nombre d’alertes injustifiées par 1 000 heures de surveillance. Ces trois indicateurs permettent de comparer objectivement des systèmes aux architectures très différentes.
Quelle architecture pour passer du capteur à l’alerte terrain ?
Une architecture opérationnelle complète comprend cinq couches : les capteurs de terrain, le réseau de transport des données, la plateforme centrale de traitement, les interfaces d’alerte, et les tableaux de bord de supervision.
Composants à prévoir :
- Capteurs (moulins à champ, antennes LF/VLF, pluviomètres si fusion météo)
- Réseau de transport : liaison cellulaire 4G/5G, fibre ou satellite selon le site
- Plateforme centrale : serveur de fusion, moteur d’alerte, base de données historiques
- Interfaces d’alerte : API REST/WebSocket pour intégration applicative, sorties relais ou Modbus pour automates, protocole IEC 60870 pour environnements SCADA
- Tableaux de bord : visualisation cartographique temps réel, types d’alarmes graduées (vigilance, alerte, urgence)
Les systèmes de télésurveillance foudre en industrie montrent que l’intégration avec les PLC et SCADA existants est souvent le point de friction principal d’un projet. Prévoir cette interface dès la phase de spécification évite des surcoûts d’intégration significatifs.
Checklist pour une preuve de concept (PoC) :
- Définir le périmètre géographique et les seuils d’alerte acceptables
- Installer au minimum deux capteurs de champ électrique pour couvrir le site
- Connecter la plateforme à une source de données réseau externe (service SaaS ou réseau national)
- Configurer les sorties d’alerte vers au moins deux canaux (SMS/courriel + relais physique)
- Enregistrer toutes les alertes et les événements réels pendant une saison orageuse complète
- Comparer les alertes émises aux données de référence d’un réseau tiers pour calculer les métriques de performance
Quelles métriques exiger pour évaluer un système de détection ?
Définitions et plages indicatives
| Métrique | Définition | Plage indicative à demander |
|---|---|---|
| Portée effective | Distance maximale de détection fiable d’une décharge | — |
| Précision de localisation | Incertitude spatiale sur la position d’un impact | de l’ordre de quelques centaines de mètres à un kilomètre selon densité réseau |
| Lead time utile | Temps entre première alerte et première décharge sur site | 5–30 min (capteur champ électrique) |
| Taux de fausse alarme | Alertes injustifiées / total alertes émises | < 5 % en conditions opérationnelles |
| Disponibilité système | Temps de fonctionnement effectif / temps total | > 99 % (SLA contractuel) |
Les tests comparatifs en conditions réelles sont indispensables pour valider les chiffres annoncés par les fournisseurs. Un protocole sérieux couvre au minimum deux saisons orageuses, corrèle les alertes avec des données de référence indépendantes, et documente les conditions météorologiques lors de chaque événement.
Points de vigilance lors de l’interprétation des données fournisseurs :
- Les performances annoncées correspondent souvent à des conditions idéales (terrain dégagé, réseau dense). Demandez les résultats sur des sites comparables au vôtre.
- Un taux de détection supérieur à 95 % comme celui affiché par certains outils cartographiques conformes à la norme IEC 62793 est atteignable, mais dépend fortement de la méthode de comptage (CG uniquement ou IC+CG).
- Le lead time varie selon la distance entre l’orage et le site. Exigez une distribution statistique, pas seulement une valeur médiane.
Quelles normes s’appliquent à la détection foudre en France ?
Trois normes IEC structurent le cadre réglementaire applicable en France et en Europe :
- IEC 62305 : protection des structures contre la foudre, base de toute étude de risque et de dimensionnement des paratonnerres
- IEC 62793 : systèmes de protection contre la foudre par avertissement, définit les exigences pour les systèmes d’alerte et leurs performances
- IEC 62858 : densité de foudroiement et calculs statistiques d’exposition, utilisée pour dimensionner les niveaux de protection
Les normes NF EN correspondantes transposent ces textes en droit français. Pour un dispositif de détection foudre déployé sur un site industriel, la conformité à l’IEC 62793 est le minimum contractuel à exiger.
Checklist contractuelle pour appels d’offres :
- Exiger les rapports de test certifiés selon IEC 62793 (taux de détection, fausses alarmes)
- Demander la traçabilité des données : archivage minimum 10 ans pour les événements foudre
- Vérifier le SLA de disponibilité (> 99 %) et les délais d’intervention en cas de panne
- Préciser les obligations de mise à jour logicielle et de recalibration des capteurs
- Identifier l’organisme de vérification retenu (bureau de contrôle agréé, laboratoire accrédité)
Comment les secteurs industriels tirent-ils parti de ces systèmes en France ?
Aéroports et logistique
Un aéroport régional français doit concilier continuité des opérations au sol et sécurité des personnels exposés. Un système d’alerte précoce basé sur des capteurs de champ électrique, couplé à un réseau LF/VLF, permet de déclencher les protocoles d’évacuation des pistes plusieurs minutes avant la première décharge. Les spécifications techniques pour aéroports intègrent des contraintes particulières : hauteur des capteurs, interférences avec les équipements de navigation, et coordination avec les services météo de l’aviation civile.

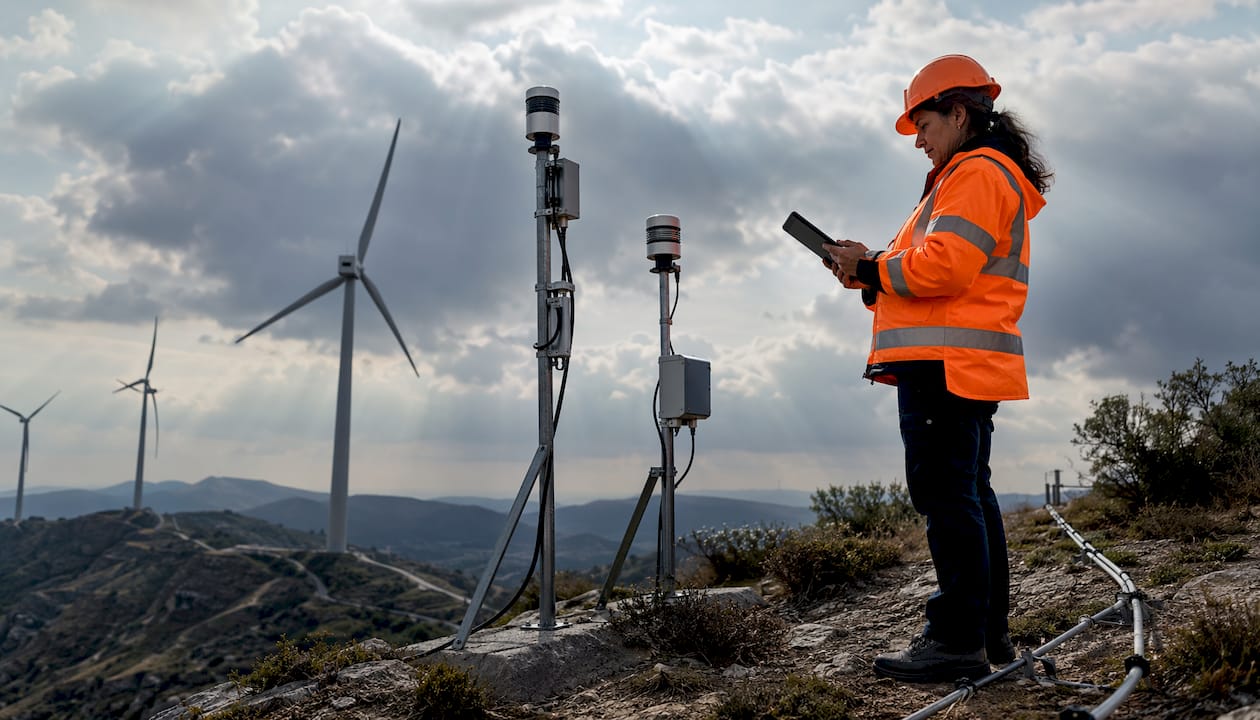

Parcs éoliens et photovoltaïques
Pour les énergies renouvelables, la foudre représente un risque d’arrêt non planifié et de dommages matériels coûteux. Un parc éolien de 20 turbines en zone exposée peut subir plusieurs impacts directs par an. L’intégration d’un système d’alerte dans le SCADA du parc permet d’automatiser la mise en sécurité des nacelles (orientation face au vent, freinage) avant l’arrivée de l’orage, réduisant ainsi l’exposition mécanique. La métrique de succès est ici le nombre d’arrêts non planifiés évités par saison.
Sites industriels à haut risque
Raffineries, sites chimiques, entrepôts de matières dangereuses : la prévention des risques foudre en industrie passe par une détection locale couplée à des automatismes de mise en sécurité. Une alerte transmise via Modbus à un PLC peut déclencher la fermeture de vannes, l’arrêt de transferts de produits inflammables ou l’activation de systèmes d’extinction. Le bénéfice opérationnel dépasse la seule sécurité des personnes : il s’agit aussi de continuité de production et de conformité réglementaire.
Quelles sont les contraintes concrètes d’un projet de détection foudre ?
Un projet type se déroule en quatre phases. L’audit de site dure généralement deux à quatre semaines et produit une cartographie des zones d’exposition et une liste des équipements critiques. La preuve de concept (PoC) s’étend sur une saison orageuse complète (trois à six mois) pour collecter des données de validation. Le déploiement complet prend ensuite deux à six mois selon la complexité du site. L’exploitation courante implique des vérifications périodiques et des mises à jour logicielles.
Principaux postes de coût à anticiper :
- Capteurs de champ électrique : coût unitaire variable selon la technologie, à multiplier par le nombre de points de mesure nécessaires
- Abonnement à un réseau de détection national ou européen (modèle SaaS sans matériel sur site, ce qui réduit l’investissement initial)
- Plateforme de fusion et d’alerte : licence logicielle ou développement spécifique
- Intégration SCADA/PLC : prestation d’ingénierie souvent sous-estimée
- Formation des équipes exploitation et sécurité
Les risques fréquents : une couverture insuffisante du site (angles morts liés au relief ou aux bâtiments), une latence réseau qui dégrade le lead time réel, et l’obsolescence logicielle si le contrat de maintenance ne prévoit pas les mises à jour. Pour les bâtiments industriels exposés, l’analyse préalable des critères d’exposition du site est la meilleure façon d’éviter ces écueils.
Pourquoi faire confiance à Indelec pour un projet de détection et protection ?
Fondée en 1955, Indelec cumule plus de sept décennies d’expérience dans la protection contre la foudre, avec un centre R&D dédié qui suit l’évolution des normes IEC et des technologies de détection. Cette continuité se traduit par une capacité à proposer des solutions qui couvrent l’ensemble de la chaîne : de l’audit réglementaire initial jusqu’à la maintenance préventive annuelle.
Les livrables typiques d’une mission Indelec comprennent :
- Rapport d’audit de site avec cartographie des zones à risque et analyse selon IEC 62305
- Plan d’implantation des capteurs et des paratonnerres, dimensionné selon le niveau de protection requis
- Protocole de test et de réception avec métriques de performance documentées
- Contrat de maintenance avec SLA, calendrier de calibration et traçabilité des interventions
- Formation des équipes sur site (exploitation du système d’alerte, procédures d’urgence)
La valeur d’Indelec réside dans l’intégration : un même interlocuteur technique gère la détection, la protection physique (paratonnerres, prises de terre) et la conformité normative. Pour les installations ultra-sensibles, cette approche unifiée évite les angles morts qui apparaissent quand plusieurs prestataires se partagent un projet sans coordination.
Points clés
Les systèmes de détection foudre les plus fiables combinent capteurs de champ électrique, réseaux LF/VLF et fusion IA pour fournir un lead time notable avant la première décharge.
| Point | Détails |
|---|---|
| Approche multicouche indispensable | Aucune technologie seule ne couvre tous les scénarios : combiner capteurs sol, satellite et IA. |
| Lead time de 5 à 30 minutes | Les capteurs de champ électrique offrent ce délai d’avance avant la première décharge sur site. |
| Métriques à exiger | AUC > 0,85, lead time médian sur deux saisons, taux de fausse alarme < 5 % sur 1 000 h. |
| Conformité IEC 62793 | Exiger les rapports de test certifiés et l’archivage des données sur 10 ans dans tout contrat. |
| Indelec : solution intégrée | Audit, installation, maintenance et formation depuis 1955, avec R&D dédiée et conformité normative. |
Pourquoi l’intégration vaut mieux qu’une somme de capteurs
La tentation est réelle de déployer un capteur de champ électrique, de souscrire à un service réseau, et de considérer le sujet réglé. En pratique, ce patchwork produit des alertes contradictoires, des responsabilités floues lors d’un incident, et une gouvernance des alarmes qui repose sur la bonne volonté d’un technicien plutôt que sur un protocole documenté.
Ce qui manque le plus souvent n’est pas la technologie, c’est la cohérence entre la détection et la réponse physique. Un système d’alerte qui déclenche une évacuation sans que les paratonnerres soient correctement dimensionnés, ou sans prise de terre conforme, ne réduit pas le risque réel. L’évaluation continue des performances, saison après saison, est la seule façon de savoir si le système tient ses promesses dans les conditions réelles du site.
Indelec défend une approche où le pilote (PoC) n’est pas une formalité commerciale, mais un vrai test de validation avec métriques documentées, avant tout engagement sur un déploiement complet. C’est cette rigueur qui distingue un projet réussi d’une installation qui dort dans un tiroir.
Indelec vous accompagne de l’audit au déploiement
Votre site est exposé à la foudre et vous devez décider d’un système de détection adapté ? Indelec propose un parcours structuré : audit technique réglementaire, preuve de concept sur une saison, installation clé en main et contrat de maintenance avec SLA garanti.
Pour préparer un audit, munissez-vous des plans du site, de l’historique des incidents foudre, des contraintes d’accessibilité et de vos objectifs opérationnels (continuité, sécurité, conformité). Indelec prend en charge l’analyse selon les normes IEC applicables et dimensionne la solution en fonction du niveau de protection requis.
L’offre couvre l’ensemble des services Indelec : audit, installation de paratonnerres et prises de terre, intégration des systèmes d’alerte, formation des équipes et maintenance préventive annuelle. Contactez Indelec pour obtenir un devis ou planifier un audit de site.
