Protection foudre des datacenters : guide de conception
Un datacenter sans système de protection contre la foudre (SPF) intégré n’est pas simplement exposé à un risque de dommages matériels : il risque une interruption de service qui invalide ses engagements de disponibilité. La conception correcte repose sur trois piliers indissociables, conformes à la série IEC 62305 et à la norme NFC 17-102 : capture externe (paratonnerres, conducteurs de descente, prise de terre), dispositifs de protection contre les surtensions (SPD) coordonnés de Type 1 à Type 3, et égalisation de potentiel généralisée. Ces trois éléments ne se substituent pas l’un à l’autre.
Trois actions à lancer dès la phase de conception :
- Réaliser l’Analyse du Risque Foudre (ARF) selon IEC 62305-2, en collectant les données de densité de foudroiement locale (Ng) et en calculant les composantes de risque pour chaque scénario de perte.
- Définir la hiérarchie SPD : Type 1 en tête d’installation (arrivée BT/MT), Type 2 sur les tableaux divisionnaires, Type 3 au plus près des équipements sensibles, avec coordination énergétique vérifiée entre chaque étage.
- Spécifier la prise de terre et les liaisons équipotentielles dès le CCTP, en fixant une résistance cible adaptée à la résistivité du sol local et en intégrant les exigences de l’arrêté ICPE du 4 octobre 2010 si le site est classé.
Le niveau de protection visé (I à IV selon IEC 62305-1), les listes d’essais de réception et les procédures de maintenance doivent figurer dans le CCTP dès l’avant-projet. Indelec intervient sur l’ensemble de ce périmètre : audit, étude technique, installation et contrats de maintenance.
Table des matières
- Quels sont les véritables risques LEMP pour un datacenter ?
- Comment concevoir la protection externe d’un datacenter ?
- Quelle architecture de parafoudres pour un datacenter ?
- Comment dimensionner la prise de terre et l’égalisation de potentiel ?
- Comment intégrer la protection foudre avec les UPS et l’architecture électrique ?
- Cahier des charges, réception et maintenance : ce que doit contenir votre dossier
- Pourquoi l’approche probabiliste IEC 62305-2 est-elle indispensable pour un datacenter ?
- Points clés
- Ce que l’expérience terrain révèle sur la protection foudre des datacenters
- Indelec vous accompagne de l’étude à la maintenance
- Sources et références normatives utiles pour la France
Quels sont les véritables risques LEMP pour un datacenter ?
La foudre agit sur un datacenter par quatre vecteurs distincts, regroupés sous l’acronyme LEMP (Lightning ElectroMagnetic Pulse). Comprendre leur hiérarchie conditionne les priorités de conception.
L’impact direct (vecteur L) frappe la structure ou ses abords immédiats et injecte des courants pouvant dépasser plusieurs dizaines de kiloampères dans les conducteurs métalliques du bâtiment. Le champ électromagnétique rayonné (vecteur E/M) induit des tensions dans toutes les boucles conductrices à l’intérieur du volume, même sans contact direct. Les courants induits (vecteur M) circulent dans les câbles d’alimentation et de communication par couplage inductif. Enfin, les surtensions conduites (vecteur P) remontent par les réseaux électriques, télécom ou fibre depuis un point d’impact distant.
Or, se limiter à la protection structurelle sans traiter les surtensions induites est l’erreur la plus fréquente sur les datacenters. Les cartes mères, contrôleurs RAID, interfaces réseau et alimentations à découpage sont dimensionnés pour des tensions de quelques centaines de volts : une surtension de quelques kilovolts conduite par un câble suffit à les détruire.
Cibles critiques à prioriser dans l’ARF :
- Baies serveurs et équipements de calcul (CPU, mémoire, cartes d’extension)
- Onduleurs (UPS) et leurs interfaces de communication
- PDU (power distribution units) et chemins de bus d’alimentation
- Commutateurs réseau, routeurs et équipements de télécommunication
- Systèmes de supervision et de monitoring (BMS, DCIM)
- Liaisons fibre optique avec convertisseurs opto-électroniques
Pour les sites classés ICPE, l’arrêté du 4 octobre 2010 rend l’ARF et l’Étude Technique Foudre obligatoires et les intègre au dossier réglementaire. Même hors classement ICPE, l’ARF reste la seule méthode permettant de justifier le niveau de protection retenu face aux assureurs et aux donneurs d’ordre.
Comment concevoir la protection externe d’un datacenter ?
Le système de protection externe a un objectif précis : capter le courant de foudre dès son point d’impact et le conduire vers la terre sans qu’il traverse les équipements internes. La norme IEC 62305 (parties 1 à 4) et la NFC 17-102 encadrent chaque composant de ce système.
Choisir entre paratonnerre conventionnel, cage maillée et PDA

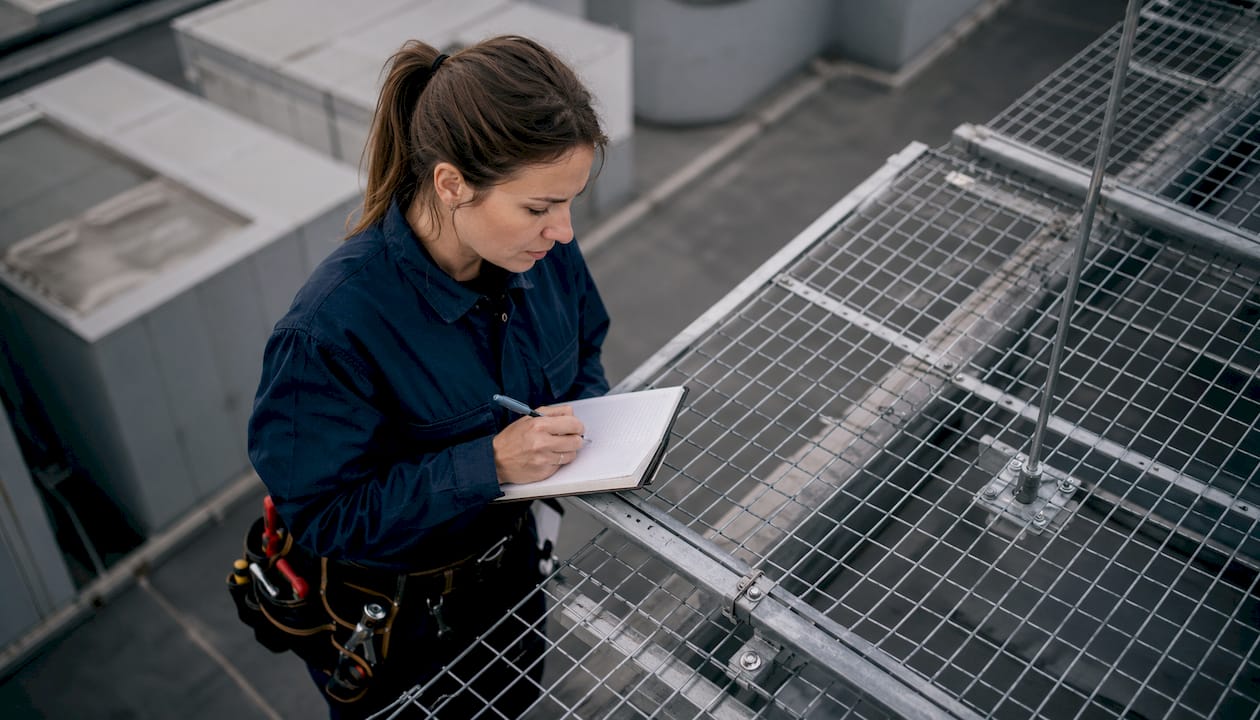

Le choix du dispositif de capture dépend du résultat de l’ARF et de la géométrie du site. La cage maillée (réseau de conducteurs en toiture et en façade) offre une protection uniforme sur toute la surface du bâtiment et réduit les courants locaux, ce qui diminue les effets induits sur les installations internes. Son efficacité dépend directement de la taille de la maille et du nombre de conducteurs de descente. Le paratonnerre à dispositif d’amorçage (PDA), encadré par la NFC 17-102, convient aux sites où la géométrie complexe ou les contraintes d’urbanisme rendent la cage maillée difficile à déployer : il offre un rayon de protection calculé selon le modèle électrogéométrique.
Pour un datacenter de grande emprise au sol avec toiture technique chargée (groupes froid, ventilation, antennes), la cage maillée reste souvent préférable car elle protège chaque point de la toiture sans créer de zone d’ombre. Le PDA peut compléter la cage sur des éléments saillants.
Bonnes pratiques pour les conducteurs de descente :
- Multiplier les descentes (au minimum une tous les 10 à 20 m de périmètre selon le niveau de protection) pour diviser le courant et réduire les différences de potentiel.
- Tracer les descentes en ligne droite, sans boucle, pour minimiser l’impédance haute fréquence.
- Maintenir une distance de séparation suffisante entre les conducteurs de descente et les canalisations sensibles (HTA/BT, fibres, gaines de communication) pour éviter les amorçages latéraux.
- Intégrer les chemins de câbles dans la réflexion de capture dès la phase de conception architecturale, pas en correction après coup.
Conseil de pro :Lors de la conception, superposez le plan de toiture technique (groupes froid, onduleurs de toiture, antennes GSM/Wi-Fi) avec le schéma de capture prévu. Chaque masse métallique non reliée au réseau équipotentiel commun est un point d’amorçage potentiel.

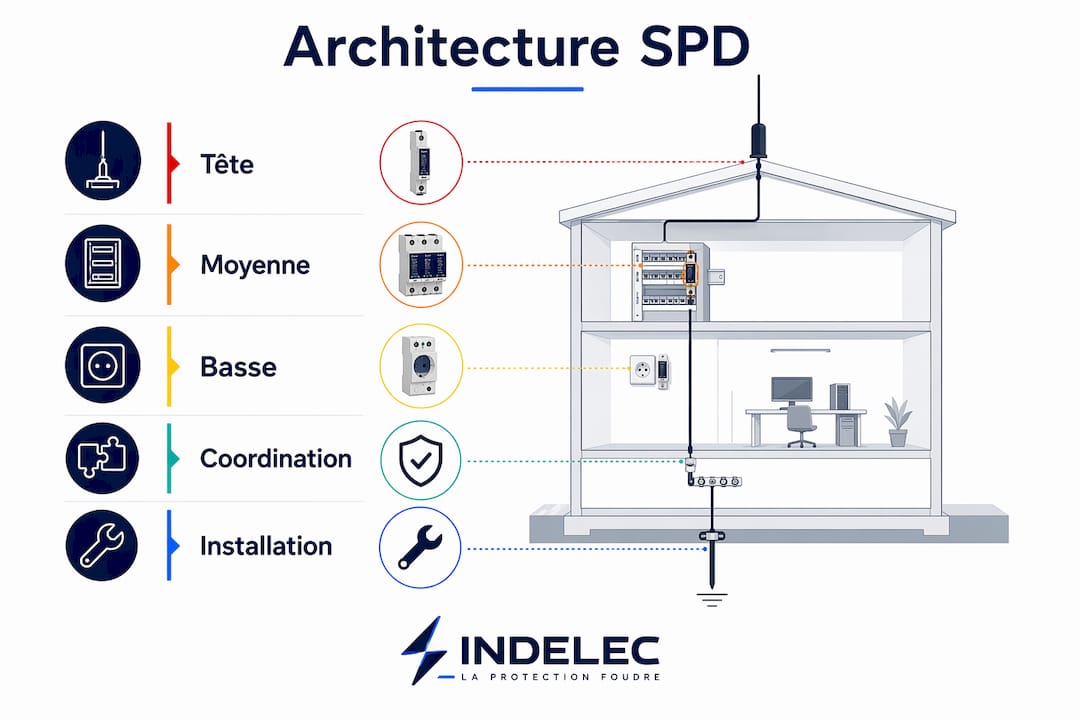

Quelle architecture de parafoudres pour un datacenter ?
La protection interne par SPD coordonnés est le cœur de la protection des équipements électroniques. La partie 4 d’IEC 62305 traite spécifiquement des réseaux de puissance et de communication et des SPD coordonnés. La série CEI 61643 et les parties CEI 60364 définissent les exigences produit et les règles d’installation.
Tableau de rôles et de coordination des SPD
| Étage | Type SPD | Point d’installation | Capacité d’épreuve indicative | Rôle principal |
|---|---|---|---|---|
| Tête d’installation | Type 1 | Arrivée BT (TGBT), après compteur MT/BT | plusieurs dizaines de kiloampères | Écouler le courant de foudre direct |
| Tableaux divisionnaires | Type 2 | Tableaux secondaires, alimentation UPS | 20 kA (8/20 µs) | Limiter les surtensions résiduelles |
| Proximité équipements | Type 3 | PDU, baies serveur, liaisons réseau | 5 à 10 kA | Protection finale des équipements sensibles |
| Liaisons de communication | Type 2/3 | Entrée fibre/ethernet, ports de supervision | Selon norme CEI 61643 | Protéger les interfaces de communication |
La coordination entre étages est critique : un SPD Type 2 installé sans SPD Type 1 en amont sera soumis à des courants qu’il n’est pas dimensionné pour absorber. À l’inverse, un SPD Type 1 seul ne ramène pas la tension résiduelle à un niveau acceptable pour l’électronique.
Checklist de coordination à valider en phase d’études
- Vérifier que la longueur des conducteurs entre deux étages de SPD respecte les préconisations du fabricant (généralement 10 m minimum, ou ajout d’une inductance de découplage).
- Confirmer la compatibilité des SPD avec les filtres EMI intégrés aux UPS : certains onduleurs sont sensibles aux courants de fuite des parafoudres en mode commun.
- Privilégier une marque homogène sur l’ensemble de la chaîne de coordination pour garantir la sélectivité énergétique.
- Prévoir des SPD débrochables ou avec cartouches remplaçables pour faciliter la maintenance sans coupure.
Pour la sélection des équipements, les critères déterminants sont le niveau de protection Up (tension résiduelle maximale), la capacité Imax, le mode de connexion (parallèle sur le réseau) et la présence d’un indicateur d’état visible ou télésurveillable.
Comment dimensionner la prise de terre et l’égalisation de potentiel ?
La prise de terre n’est pas un accessoire : c’est le point de convergence de tous les courants de foudre. Une résistance de terre trop élevée se traduit directement par une montée de potentiel dangereuse pour les personnes et les équipements.
Dimensionnement selon la résistivité du sol
La résistivité du sol en France varie considérablement selon la géologie locale : de moins de 50 Ω·m sur des terrains argileux humides à plusieurs milliers d’Ω·m sur des roches granitiques ou des terrains sableux secs. Pour un datacenter, la cible de résistance de terre est généralement inférieure à 10 Ω, et souvent inférieure à 5 Ω pour les sites à haute criticité. Sur des terrains à forte résistivité, une prise de terre profonde (électrode enfoncée à plusieurs dizaines de mètres) ou un réseau d’électrodes interconnectées s’impose.

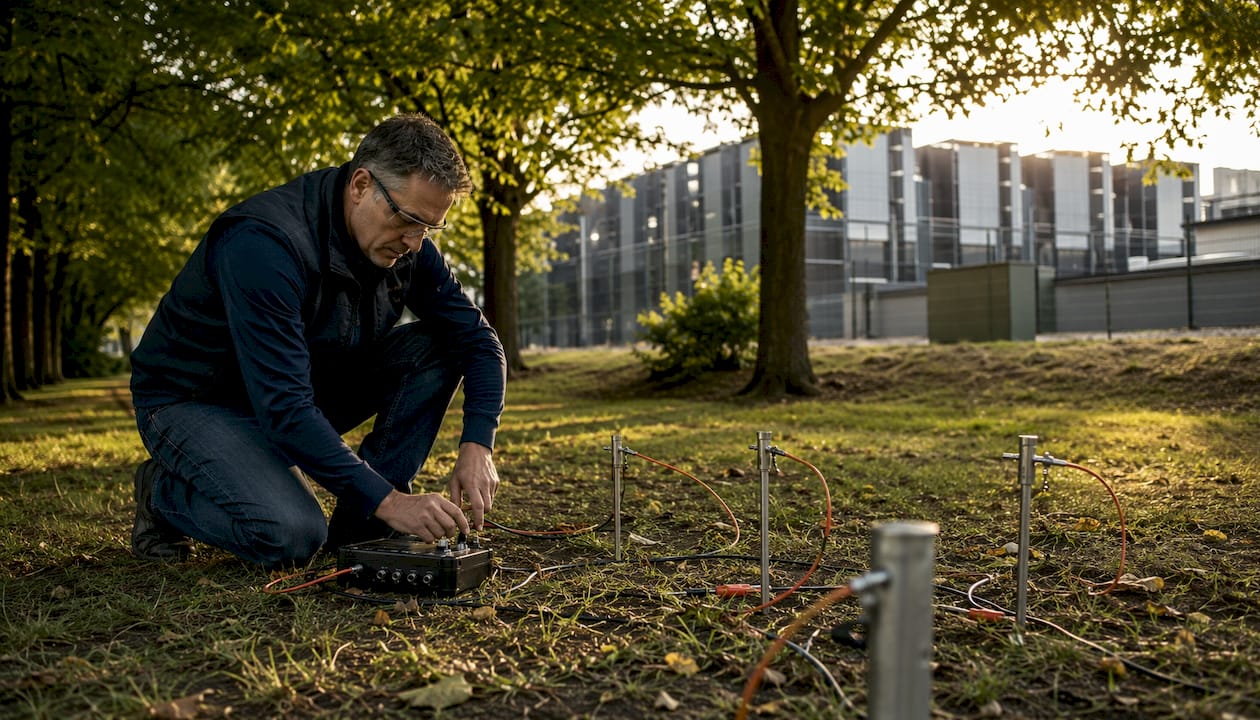

Le dimensionnement des systèmes foudre doit intégrer la mesure de résistivité par la méthode de Wenner dès la phase de conception, avant tout choix d’électrode.
Égalisation de potentiel : règles d’interconnexion
Toutes les masses métalliques du datacenter doivent être reliées à un réseau équipotentiel commun : châssis des armoires, chemins de câbles, blindages de câbles, structures métalliques du bâtiment, canalisations et prises de terre des équipements. L’objectif est d’annuler les différences de potentiel qui, lors d’un impact, génèrent des arcs ou des courants parasites destructeurs.
La règle de séparation entre conducteurs de descente et câbles sensibles s’applique aussi à l’intérieur du bâtiment : si la distance de séparation calculée ne peut être respectée, une liaison équipotentielle locale est obligatoire. Les blindages de câbles de communication doivent être reliés à la barrette équipotentielle à chaque extrémité.
Protocoles de mesure et suivi :
- Mesure de résistance de terre par méthode des trois piquets ou par pince de mesure (clamp) après installation.
- Test de continuité des conducteurs de descente et des liaisons équipotentielles.
- Archivage des valeurs mesurées à la réception, puis contrôle périodique (au minimum tous les deux ans pour un site critique).
Comment intégrer la protection foudre avec les UPS et l’architecture électrique ?
La protection foudre et l’architecture électrique d’un datacenter interagissent à plusieurs niveaux. Mal coordonnés, les SPD peuvent provoquer des déclenchements intempestifs des protections différentielles ou perturber le fonctionnement des onduleurs. La coordination pratique entre tableaux principaux, onduleurs et équipements sensibles est déterminante pour préserver la continuité de service.
La norme TIA-942, fréquemment citée pour la conception de datacenters sécurisés, fixe des règles d’infrastructure mais ne couvre pas la coordination LEMP : celle-ci reste sous la responsabilité de l’étude foudre IEC 62305 et des normes NFC associées.
Points de vigilance à aborder en réunion de spécifications :
- Vérifier avec le fabricant d’UPS la compatibilité des SPD Type 2 installés en amont : certains onduleurs double conversion ont des filtres EMI qui interagissent avec les parafoudres en mode commun.
- Dimensionner les SPD pour préserver la sélectivité dans une architecture N+1 ou N+2 : un SPD défaillant ne doit pas mettre hors service le chemin redondant.
- Définir les modes de défaillance acceptables (SPD en court-circuit vs circuit ouvert) et s’assurer que les protections amont (fusibles, disjoncteurs) sont coordonnées en conséquence.
- Intégrer l’état des SPD (indicateur d’usure, contact de signalisation) dans le système de supervision du datacenter (DCIM ou BMS) avec des seuils d’alerte configurés pour déclencher une intervention avant défaillance complète.
- Tester la chaîne de protection avec les UPS en service lors de la réception, en simulant une impulsion de test conforme à IEC 61000-4-5.
Cahier des charges, réception et maintenance : ce que doit contenir votre dossier
Un CCTP bien rédigé est la première ligne de défense contre les non-conformités à la réception. Il doit référencer explicitement les normes applicables, les niveaux de performance attendus et les procédures de validation.
Éléments obligatoires du CCTP
| Rubrique | Contenu attendu | Référence normative |
|---|---|---|
| Niveau de protection | Niveau I, II, III ou IV justifié par l’ARF | IEC 62305-1 et -2 |
| Dispositifs de capture | Type (cage maillée, PDA), maillage, nombre de descentes | IEC 62305-3, NFC 17-102 |
| SPD : type et coordination | Type 1/2/3, Up, Imax, sélectivité, compatibilité UPS | IEC 62305-4, CEI 61643 |
| Prise de terre | Résistance cible, type d’électrode, méthode de mesure | IEC 62305-3, NFC 17-100 |
| Documents à fournir | Étude Technique Foudre, Dossier des Ouvrages Exécutés | Arrêté ICPE si applicable |
| Essais de réception | Protocole, valeurs limites, procès-verbal signé | IEC 62305, NFC 17-102 |
| Maintenance | Fréquence, contenu des vérifications, archivage | NFC 17-102 |
Essais de réception et maintenance périodique
À la réception, le procès-verbal doit consigner : la mesure de résistance de terre (valeur mesurée vs valeur cible), les tests de continuité de tous les conducteurs de descente et liaisons équipotentielles, la vérification visuelle et fonctionnelle de chaque SPD (indicateur d’état, absence de déclenchement intempestif lors du test), et la conformité des distances de séparation.
Pour la maintenance, la NFC 17-102 impose une vérification visuelle annuelle et une vérification complète tous les deux ans au minimum. Sur un datacenter, il est recommandé d’aligner ces contrôles sur les fenêtres de maintenance planifiées et d’y ajouter un test de continuité par pince de mesure sur les conducteurs de descente. Traiter le SPF comme un actif soumis à une gestion de configuration implique de documenter chaque remplacement de SPD, chaque modification d’infrastructure et chaque mesure dans un registre traçable.
L’évaluation formelle selon IEC 62305-2 renforce également la posture vis-à-vis des assureurs et facilite la justification économique des investissements de maintenance.
Pourquoi l’approche probabiliste IEC 62305-2 est-elle indispensable pour un datacenter ?
L’approche prescriptive (appliquer un niveau de protection standard sans calcul de risque) est acceptable pour des bâtiments courants. Pour un datacenter, elle conduit soit à une sous-protection, soit à un surdimensionnement coûteux. La méthode probabiliste de l’IEC 62305-2 permet d’ajuster précisément le niveau de protection à la densité de foudroiement locale et à la criticité opérationnelle du site.
Étapes opérationnelles de l’ARF IEC 62305-2
1. Collecte des données locales. Densité de foudroiement au sol (Ng, en impacts/km²/an) issue des réseaux de détection nationaux, dimensions du bâtiment, nature de la structure et de son environnement, type de sol.
2. Calcul des composantes du risque. L’IEC 62305-2 distingue quatre composantes de risque (R1 à R4) couvrant les pertes humaines, les dommages aux biens, les pertes de service et les dommages aux équipements. Pour un datacenter, R2 (dommages aux biens et équipements) et R4 (pertes de service) sont les composantes dimensionnantes.
3. Comparaison aux niveaux tolérables. Les valeurs de risque calculées sont comparées aux seuils tolérables définis par la norme. Si le risque calculé dépasse le seuil, des mesures de protection supplémentaires sont requises jusqu’à atteindre la conformité.
4. Sélection des mesures rentables. La méthode permet de comparer le coût des mesures de protection au coût des pertes évitées, ce qui justifie économiquement les investissements devant les décideurs et les assureurs.
Des logiciels d’évaluation dédiés (comme ceux proposés par des organismes de normalisation ou des bureaux d’études spécialisés) permettent de tracer et d’archiver le calcul, ce qui est indispensable pour la constitution du dossier réglementaire. Considérer le SPF comme un système dynamique à mettre à jour après toute modification d’infrastructure évite l’obsolescence de sécurité, particulièrement fréquente sur les datacenters qui évoluent rapidement.
Points clés
La conception d’un système de protection foudre pour un datacenter en France exige une démarche intégrée : ARF IEC 62305-2, SPD coordonnés de Type 1 à Type 3, prise de terre dimensionnée et égalisation de potentiel généralisée, le tout documenté dans un CCTP conforme aux normes IEC 62305 et NFC 17-102.
| Point | Détails |
|---|---|
| ARF en premier | Lancer l’Analyse du Risque Foudre IEC 62305-2 avant toute décision de dimensionnement ou d’achat. |
| Hiérarchie SPD obligatoire | Déployer Type 1 en tête, Type 2 sur tableaux divisionnaires, Type 3 au plus près des équipements sensibles. |
| Prise de terre dimensionnée | Viser une résistance inférieure à 10 Ω (souvent 5 Ω pour sites critiques) selon la résistivité locale mesurée. |
| Dossier documentaire complet | Inclure Étude Technique Foudre, Dossier des Ouvrages Exécutés et procès-verbal de réception dans le dossier projet. |
| Indelec : partenaire de conception | Indelec assure audit ARF, étude technique, installation SPF et contrats de maintenance pour datacenters en France. |
Ce que l’expérience terrain révèle sur la protection foudre des datacenters
La protection foudre des datacenters souffre d’un biais récurrent dans les projets de construction : elle est traitée comme une contrainte réglementaire à cocher plutôt que comme une composante à part entière de l’architecture de disponibilité. Le résultat est prévisible. On installe un paratonnerre en toiture, on pose un SPD Type 1 au TGBT, et on considère le sujet clos. Puis survient un orage à 15 km, une surtension conduite remonte par le réseau télécom, et trois serveurs tombent en défaut.
Ce que les ingénieurs sous-estiment systématiquement, c’est la densité des vecteurs d’entrée dans un datacenter moderne : chaque câble de communication, chaque lien de supervision, chaque alimentation redondante est un chemin potentiel pour une surtension induite. La protection structurelle ne couvre aucun de ces chemins. Seule une cartographie exhaustive des points d’entrée, suivie d’une coordination SPD étage par étage, y répond.
L’autre angle mort concerne la maintenance. Un SPD usé qui n’a pas déclenché de défaut visible continue d’afficher un indicateur vert alors que sa capacité d’absorption a été réduite de moitié après plusieurs événements successifs. Sans procédure de remplacement préventif basée sur le nombre d’événements enregistrés ou sur des tests périodiques, le système de protection se dégrade silencieusement. Traiter les SPD comme des consommables avec une durée de vie documentée, et non comme des équipements permanents, change radicalement la posture de maintenance.
Enfin, l’intégration de l’état des SPD dans le DCIM reste marginale sur la majorité des sites audités. C’est pourtant la seule façon de garantir que la protection est opérationnelle au moment où elle est nécessaire, c’est-à-dire pendant l’orage, pas après.
Indelec vous accompagne de l’étude à la maintenance
Concevoir la protection foudre d’un datacenter sans maîtriser l’ensemble de la chaîne, de l’ARF initiale jusqu’aux contrats de maintenance, expose à des angles morts techniques que les audits de conformité révèlent souvent trop tard.
Indelec intervient sur chaque étape : réalisation de l’ARF selon IEC 62305-2, rédaction de l’Étude Technique Foudre, fourniture et installation du SPF complet (capture externe, SPD coordonnés, prises de terre profondes), et contrats de maintenance avec traçabilité documentaire. Depuis 1955, Indelec a développé un centre R&D dédié et une équipe d’installateurs qualifiés capables de répondre aux exigences des sites à haute criticité. La conformité normative (IEC 62305, NFC 17-102) et la traçabilité documentaire sont intégrées à chaque prestation, pas ajoutées en fin de projet.
Pour les datacenters en France, Indelec propose une étude préliminaire permettant d’identifier les risques prioritaires et de chiffrer les mesures adaptées. Consultez les solutions de protection foudre d’Indelec ou contactez directement l’équipe technique pour planifier un examen de votre ARF.
Sources et références normatives utiles pour la France
Normes et textes réglementaires :
- NFC 17-102 : Protection des structures et zones ouvertes par paratonnerre à dispositif d’amorçage (PDA). Inclut les procédures d’essai, les exigences de vérification et les annexes normatives sur l’évaluation du risque.
- NFC 17-100 : Protection des structures contre la foudre par installation de paratonnerres conventionnels.
- IEC 62305 parties 1 à 4 : Principes généraux (partie 1), Évaluation du risque (partie 2), Dommages physiques et risques humains (partie 3), Réseaux de puissance et de communication (partie 4).
- Arrêté du 4 octobre 2010 : Exigences réglementaires pour sites ICPE, rendant l’ARF et l’Étude Technique Foudre obligatoires.
- CEI 61643 : Normes produit pour les parafoudres basse tension.
- CEI 60364 : Règles d’installation électrique, parties applicables aux SPD.
Guides techniques et sources de données :
- Techniques de l’Ingénieur : Foudre et protection des bâtiments, référence pour le dimensionnement des cages maillées et la gestion de configuration du SPF.
- Guide de l’Installation Électrique : Synthèse des normes de protection foudre et règles d’installation des SPD.
- Météorage et Keraunos : réseaux de détection de foudre français fournissant les données Ng locales indispensables à l’ARF.
- Pages normes et solutions Indelec : point de contact pour les justificatifs normatifs et les études techniques adaptées aux datacenters en France.
