Avant d’installer quoi que ce soit, lancez une analyse du risque foudre (ARF) : elle définira le niveau de protection requis et la combinaison d’installations extérieures et intérieures adaptée à votre entrepôt. Prévoyez ensuite une solution associant paratonnerre, parafoudres et équipotentialité, dimensionnée selon ce niveau. Le tout doit s’accompagner d’un calendrier de vérification strict, car une protection foudre entrepôt logistique mal entretenue perd rapidement son efficacité.

En bref:

  • La protection foudre d’un entrepôt nécessite une analyse du risque précise, surtout en cas de zones ATEX, d’équipements de sécurité ou de présence d’électronique sensible.
  • Le niveau de protection (I à IV) doit être adapté à chaque zone, en renforçant la capture selon la criticité et le potentiel de danger.
  • Le choix entre paratonnerre, cage maillée ou fils tendus dépend de la géométrie du bâtiment, avec une importance accordée à leur implantation et à la prise de terre.
  • Les parafoudres doivent être coordonnés selon leur type (1, 2 ou 3) pour protéger efficacement contre surtensions et coups de foudre directs, en respectant leur placement.
  • L’étude réglementaire, complétée par une étude technique, doit être renouvelée en cas d’évolution du site ou de modifications majeures, avec un calendrier strict de vérifications.
Indelec
Cadrez votre protection foudre
Indelec vous accompagne avec des solutions de protection foudre, du conseil technique à l’installation, la maintenance et la certification.

Découvrir Indelec

Table des matières

Pourquoi l’analyse du risque foudre doit passer avant tout le reste

L’ARF n’est pas une formalité administrative qu’on coche avant de passer aux choses sérieuses. C’est elle qui détermine si votre entrepôt a réellement besoin d’un système de protection contre la foudre, et sous quelle forme. La NF EN 62305-2 encadre sa méthodologie, et pour certaines installations classées, l’arrêté du 4 octobre 2010 modifié la rend obligatoire, réalisée par un organisme compétent et mise à jour à chaque modification substantielle du site.

Un organisme d’étude ne peut rien produire de sérieux sans un dossier complet. Voici ce qu’il vous demandera systématiquement :

  • Plans de masse et d’implantation à jour, incluant les extensions récentes
  • Étude de dangers (EDD) quand le site en dispose déjà
  • Schémas unifilaires du tableau général basse tension (TGBT)
  • Classement ATEX des zones concernées, si applicable
  • Procès-verbaux d’installations existantes et relevés de toiture
  • Inventaire des équipements importants pour la sécurité (EIPS)

Une extension de bâtiment, l’ajout de panneaux photovoltaïques ou une reconfiguration de cellules imposent de rouvrir l’ARF. Ignorer cette révision laisse souvent des EIPS sans protection adaptée, ce qui expose l’exploitant à une non-conformité pure et simple lors d’un contrôle. Pour préparer ce dossier sans rien oublier, notre article sur les critères d’analyse des sites exposés à la foudre détaille chaque donnée à collecter.

Conseil de pro :Ne confiez jamais l’ARF à la même personne qui a rédigé votre EDD il y a cinq ans sans vérifier qu’elle a intégré les modifications de site depuis. Les protections dimensionnées sur un plan obsolète sont souvent inadaptées.

Que signifient réellement les niveaux de protection I à IV ?

Le niveau de protection foudre (I à IV) exprime l’efficacité de capture attendue du système : le niveau I couvre la quasi-totalité des impacts directs probables, le niveau IV la fraction la plus faible. Plus le niveau est élevé, plus le maillage de capture est dense et plus les descentes sont nombreuses.

Plusieurs facteurs font grimper le niveau exigé pour un entrepôt logistique :

  • Présence de zones ATEX (stockage de produits inflammables, poussières combustibles)
  • Charges au sol à fort potentiel calorifique (palettes, cartons, matières plastiques)
  • Présence d’équipements importants pour la sécurité (EIPS) : sprinklers, désenfumage, alarme incendie
  • Effectifs permanents sur site aux horaires de pointe d’activité

Concrètement, une cellule de stockage classique peut se satisfaire d’un niveau III, tandis qu’une cellule ATEX ou abritant le TGBT général justifiera souvent un renforcement en niveau II sur ses lignes entrantes. Une étude technique sur un entrepôt logistique illustre bien ce principe : le SPF combinait un niveau III général avec un renforcement local en niveau II là où le risque le justifiait, plutôt qu’une protection maximale uniforme, coûteuse et souvent disproportionnée.

PDA, cage maillée ou fils tendus : quelle capture choisir ?

Le choix du dispositif de capture dépend de la géométrie du bâtiment, de sa toiture et de ce qui s’y trouve installé. Trois familles techniques se partagent le terrain :

  • Le paratonnerre à dispositif d’amorçage (PDA) couvre un rayon de protection défini selon la NF C 17-102, avec un nombre de mâts réduit par rapport à d’autres solutions. Certains modèles sont testables à distance, un atout réel sur les toitures bac acier équipées de panneaux photovoltaïques, où grimper pour un contrôle visuel coûte du temps et présente un risque.
  • La cage maillée offre une protection homogène sur toute la surface, mais son maillage devient coûteux et visuellement contraignant sur une grande toiture industrielle, surtout en présence de superstructures (extracteurs, lanterneaux, panneaux solaires) qui multiplient les points singuliers à traiter.
  • Les fils tendus et tiges simples restent pertinents pour des zones ouvertes ou des installations annexes, mais rarement suffisants seuls sur un volume bâti aussi dense qu’un entrepôt logistique.

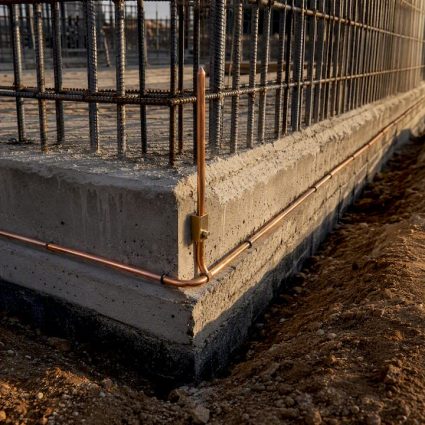

Dans tous les cas, l’implantation pratique compte autant que le choix du capteur : nombre de descentes réparties sur le périmètre, qualité de la prise de terre, et liaison équipotentielle systématique entre masses métalliques. Notre guide sur la protection des bâtiments industriels contre la foudre détaille ces critères d’implantation zone par zone.

Parafoudres et équipotentialité : ce qui protège vraiment vos équipements

Un paratonnerre capte le coup de foudre direct, mais c’est la protection intérieure (IIPF) qui évite que les surtensions induites ne détruisent vos automates, votre système de gestion d’entrepôt ou vos onduleurs photovoltaïques. Trois familles de parafoudres interviennent, selon leur position dans l’installation :

  1. Type 1 : obligatoire en tête d’installation dès qu’un paratonnerre est présent, avec un courant de choc de séparation minimal de 12,5 kA par pôle selon la NF C 15-100.
  2. Type 2 : positionné en aval, typiquement dans les coffrets de distribution par cellule, il écrête les surtensions résiduelles avant qu’elles n’atteignent les équipements sensibles.
  3. Type 3 : installé au plus près des équipements critiques (postes informatiques, automates, systèmes de sécurité), il complète la coordination lorsque la distance entre protections dépasse quelques mètres.

La coordination entre ces trois niveaux repose sur la maîtrise des tensions résiduelles : chaque étage doit écrêter suffisamment pour protéger l’étage suivant, sans redondance inutile. Une règle simple à retenir sur chantier : au-delà de 50 cm de câblage entre deux protections, une désolidarisation électrique peut annuler l’effet de la coordination.

Conseil de pro :Faites systématiquement cheminer les câbles sensibles (réseau, automatisme) dans des chemins de câbles métalliques reliés à la terre. Ce blindage réduit nettement les effets d’induction, même quand le budget ne permet pas une refonte complète du câblage.

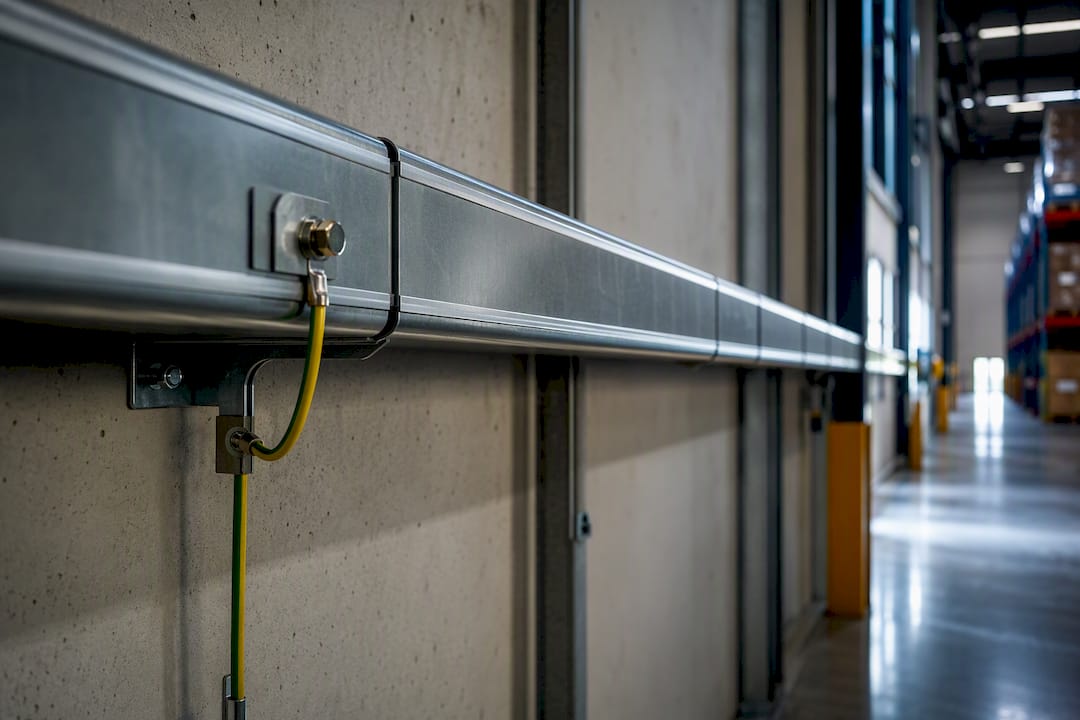

Chemin de câbles métallique mis à la terre

Comment préparer un dossier d’étude technique sans rien oublier

L’étude technique (ET) traduit l’ARF en plan d’exécution : implantation précise des descentes, calcul des liaisons équipotentielles, choix des parafoudres. Sans elle, une ARF reste un diagnostic sans traduction opérationnelle.

Segmenter l’entrepôt en zones ou cellules foudre, délimitées par les murs coupe-feu existants, permet souvent d’optimiser le rapport coût/sécurité : la méthode probabiliste qui sous-tend le dimensionnement d’un système de protection foudre vise justement à éviter une protection maximale partout, souvent hors de proportion avec le risque réel.

Les livrables attendus d’une ET complète comprennent la notice de vérification, le carnet de bord de l’installation, et les schémas de mise à la terre. Sans schémas unifilaires ni inventaire EIPS transmis en amont, l’INERIS constate que les protections des liaisons entrantes sont parmi les éléments les plus fréquemment sous-dimensionnés.

Vérifications réglementaires : le calendrier à ne jamais manquer

La mise en œuvre du système de protection foudre doit intervenir dans les deux ans suivant la conclusion de l’ARF. Passé ce délai sans installation effective, le diagnostic perd sa valeur opérationnelle et doit généralement être repris.

  1. Vérification complète dans les six mois suivant la mise en service, puis tous les deux ans ensuite, conformément à l’arrêté du 4 octobre 2010 modifié.

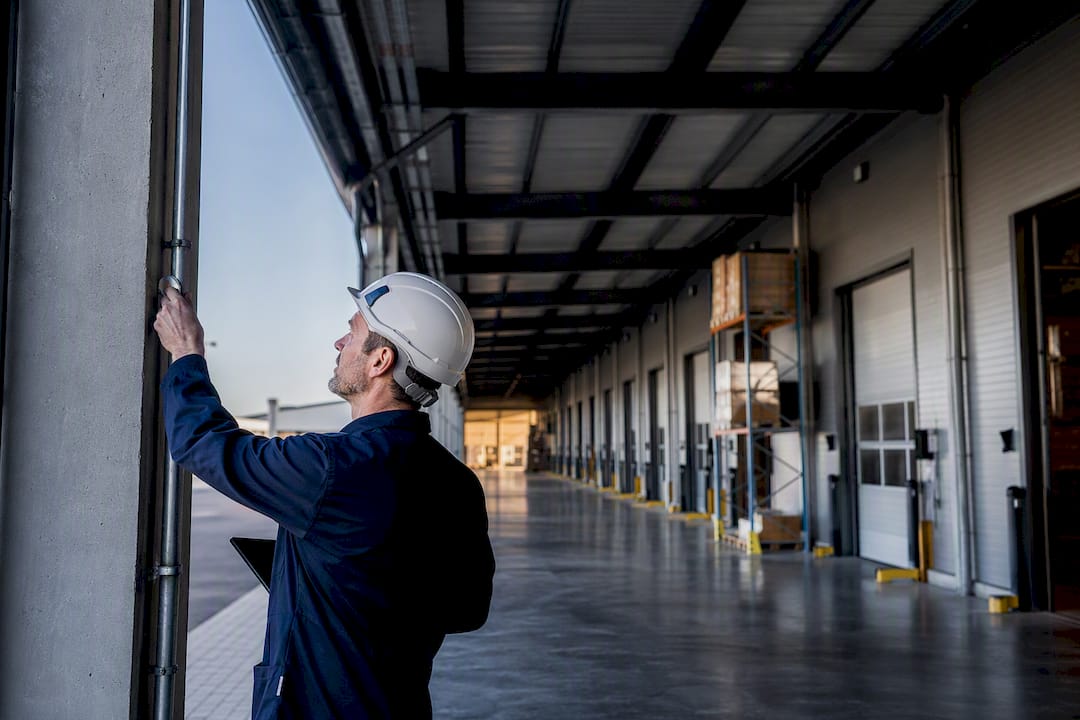

  2. Vérification visuelle chaque année entre deux contrôles complets, pour repérer une corrosion, une descente désolidarisée ou un compteur de coups de foudre non fonctionnel.
  3. Procédure post-impact : tout coup de foudre enregistré doit déclencher une vérification visuelle dans le mois qui suit, suivie d’une remise en état dans le même délai si un défaut est constaté.

Sur le terrain, quelques habitudes simples évitent bien des mauvaises surprises : étiquetage clair des regards de visite, accès dégagé pour les contrôles, relevés périodiques des compteurs de coups de foudre plutôt qu’une lecture unique annuelle. Le Prevectron 3 Connect, testable à distance, simplifie justement ce suivi sur les toitures difficiles d’accès.

Conseil de pro :Déclenchez une revue de l’ARF dès qu’un projet de panneaux photovoltaïques est envisagé sur la toiture, pas après leur installation. L’ajout de structures métalliques et de câblages modifie la géométrie de capture et peut faire basculer le niveau de protection requis.

Ce qu’un spécialiste apporte concrètement sur ce type de dossier

Un entrepôt logistique combine souvent plusieurs contraintes en même temps : grande surface de toiture, cellules ATEX, panneaux photovoltaïques, équipements de sécurité à préserver à tout prix. Traiter ces contraintes séparément, sans cohérence d’ensemble, produit des protections mal coordonnées.

INDELEC intervient sur l’ensemble de la chaîne, de l’analyse du risque foudre à la maintenance :

  • Réalisation de l’ARF et de l’étude technique associée, avec révision en cas d’évolution du site
  • Installation clé en main des dispositifs de capture (IEPF) et de protection intérieure (IIPF)
  • Vérifications périodiques et tenue du carnet de bord réglementaire
  • Solutions testables à distance pour limiter les interventions en toiture

Lors d’un appel d’offres technique, demandez systématiquement à votre prestataire de vous montrer un exemple de notice de vérification déjà produite, et de préciser sa méthode de calcul du niveau de protection retenu. Un prestataire sérieux justifie chaque choix par le contenu de l’ARF.

Décisions prioritaires pour le responsable sécurité d’entrepôt

Face à un budget contraint, hiérarchisez : la protection des personnes et des systèmes de sécurité (alarme, sprinkler) passe avant tout le reste, suivie de la continuité d’activité (TGBT, automates). Le zonage par cellules permet ensuite d’arbitrer intelligemment entre criticité et coût plutôt que de viser une protection uniforme. Engagez la démarche dans l’ordre : ARF, puis étude technique, puis installation. Sauter une étape revient presque toujours à refaire le travail plus tard, au double du prix.

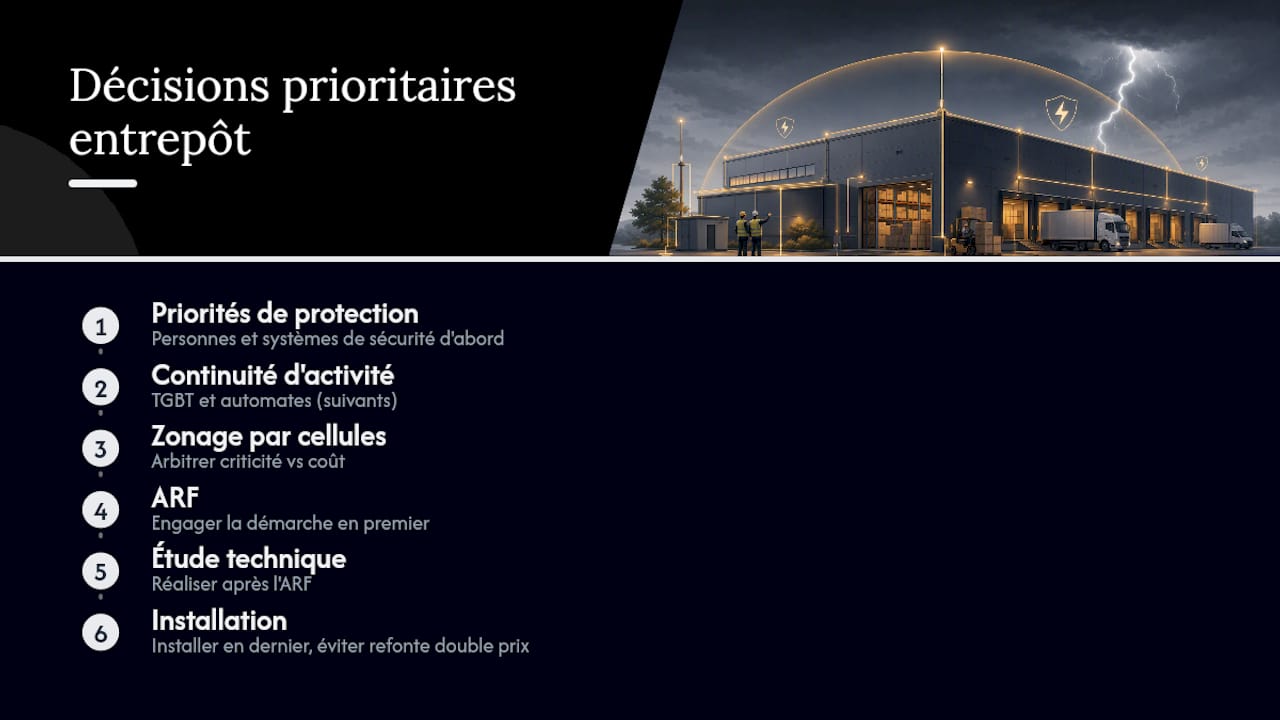

Priorités et étapes pour une protection contre la foudre
