Questions à poser lors d’un diagnostic électrique foudre
Voici les questions essentielles à poser lors d’un diagnostic des systèmes de protection contre la foudre et de la mise à la terre. Avant même de signer un bon de commande, posez ces sept questions à votre prestataire :
- L’analyse du risque foudre (ARF) est-elle réalisée conformément à la NF EN 62305 et couvre-t-elle tous les bâtiments du site ?
- Un dossier d’exécution (DOE) complet sera remis à l’issue de la mission ?
- Quels essais de mesure seront réalisés (continuité, résistivité de terre, essai de boucle) et avec quels instruments étalonnés ?
- La vérification initiale sera-t-elle effectuée par un organisme distinct de l’installateur, dans les 6 mois suivant la mise en service ?
- Quels documents justificatifs d’assurance responsabilité civile professionnelle pouvez-vous produire ?
- Quel est le délai de remise du rapport de vérification et des fiches de mesures horodatées ?
- Les préconisations seront-elles classées par niveau de priorité avec un échéancier de mise en conformité ?
Documents à réclamer dès le premier contact : l’ARF existante (si le site en possèd’une), les anciens DOE, les fiches de mesures antérieures et les schémas de terre.
Conseil de pro :Demandez au prestataire de décrire comment il traite un cas de résistivité de terre hors tolérance. Sa réponse révèle immédiatement s’il applique un protocole structuré ou s’il improvise.
Points clés
Un diagnostic de protection foudre conforme à la NF EN 62305 repose sur des mesures instrumentées, un DOE complet et une vérification initiale réalisée par un organisme distinct de l’installateur dans les 6 mois suivant la mise en service.
| Point | Détails |
|---|---|
| ARF et étude technique obligatoires | L’ARF fixe le besoin de protection ; l’étude technique définit les dispositifs et leur implantation. |
| Vérification initiale sous 6 mois | Pour les sites ICPE, la vérification initiale doit être réalisée par un organisme distinct de l’installateur. |
| Périodicité réglementaire | Vérifications complètes tous les 2 ans en alternance avec des vérifications visuelles, conformément à la réglementation ICPE. |
| DOE et fiches de mesures horodatées | Ces livrables constituent la preuve de conformité présentable à l’inspection et au carnet de bord. |
| Indelec : mission complète clé en main | Indelec couvre l’ARF, l’installation, la vérification initiale et la maintenance avec remise de DOE exploitables. |
Table des matières
- Quelles informations préparer avant de lancer le diagnostic ?
- Quelles questions poser pour chaque composant du système ?
- Quels essais et mesures exiger dans le cahier des charges ?
- Quels livrables exiger et quelle périodicité respecter ?
- Comment évaluer la compétence réelle d’un prestataire ?
- Quels signaux d’alerte surveiller dans une proposition ou pendant le diagnostic ?
- Combien de temps dure un diagnostic et quels facteurs font varier le coût ?
- Comment transformer les préconisations en plan d’actions concret ?
- Indelec accompagne vos diagnostics de protection foudre de A à Z
- Ce que révèle vraiment un bon diagnostic foudre
- Indelec : votre partenaire pour un diagnostic foudre conforme et exploitable
- Sources
Quelles informations préparer avant de lancer le diagnostic ?
Un diagnostic mal cadré en amont coûte du temps et produit un rapport inutilisable. Transmettez au prestataire, avant toute intervention :
- Le plan de masse du site avec les bâtiments, les zones ATEX et les équipements sensibles identifiés
- Le niveau kéraunique local (densité de foudroiement, disponible auprès de Météo-France)
- La classification ICPE du site, si applicable, et les arrêtés préfectoraux associés
- L’historique des incidents foudre et des interventions de maintenance antérieures
- Les schémas de terre existants et les relevés de résistivité déjà réalisés
De votre côté, exigez que le prestataire vous communique, avant le début de la mission, les anciens rapports de vérification, le carnet de bord de l’installation et tout DOE antérieur. Ces documents évitent de refaire des mesures déjà disponibles et permettent de concentrer l’effort sur les zones non conformes. Pour cadrer l’analyse des sites exposés, une grille de critères techniques aide à ne rien oublier.
| Donnée d’entrée | Source | Utilité pour l’audit |
|---|---|---|
| Plan de masse annoté | Exploitant | Délimitation des zones à protéger |
| Niveau kéraunique | Météo-France | Calcul du risque NF EN 62305 |
| Classification ICPE | Arrêté préfectoral | Obligations réglementaires applicables |
| Historique incidents foudre | Registre interne | Identification des points faibles récurrents |
| Schémas de terre et relevés existants | DOE antérieur | Éviter les doublons de mesures |
Quelles questions poser pour chaque composant du système ?

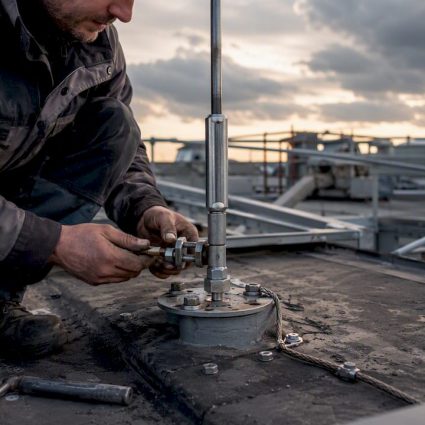

Paratonnerres
Demandez le type exact de dispositif installé : paratonnerre à tige simple, paratonnerre à dispositif d’amorçage (PDA) ou maillage. Pour un PDA, exigez la vérification de la conformité à la NF C17-102, le calcul du rayon de protection et la preuve que l’implantation couvre effectivement les zones identifiées dans l’ARF. Demandez aussi si le compteur de coups de foudre est présent et fonctionnel.

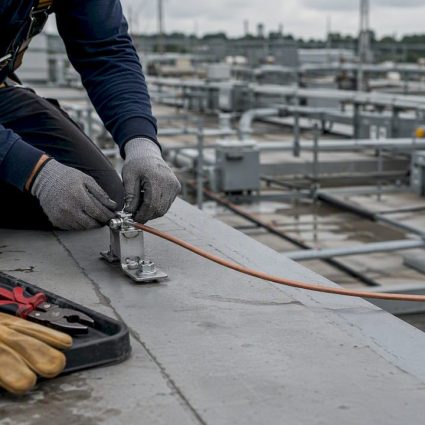

Conducteurs de descente et liaisons équipotentielles
- Quelle est la section des conducteurs et correspond-elle aux prescriptions de la norme ?
- La continuité électrique a-t-elle été vérifiée sur l’ensemble du trajet jusqu’à la prise de terre ?
- Les liaisons équipotentielles sont-elles réalisées sur toutes les masses métalliques (charpentes, canalisations, armatures) ?

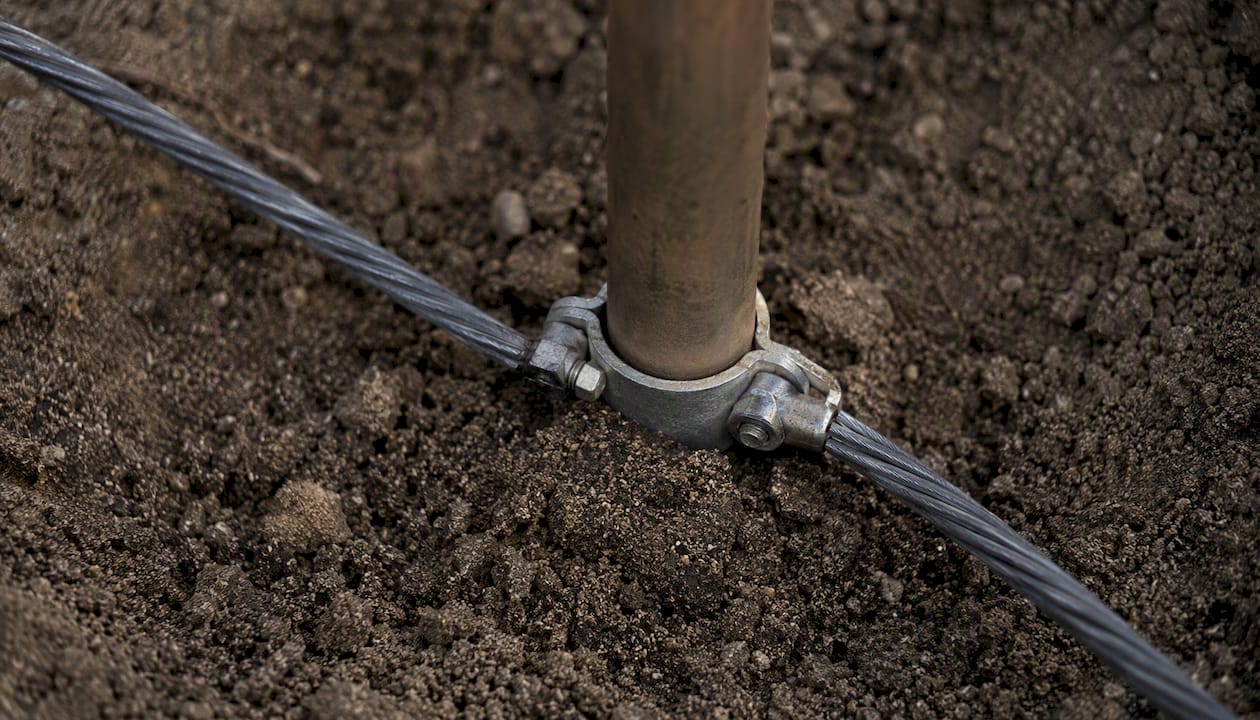

Prises de terre
C’est souvent le point le plus négligé. Posez ces questions sans détour : quelle méthode de mesure de résistivité a été utilisée (méthode Wenner ou Schlumberger) ? Quelle est la valeur mesurée et quel est le seuil d’acceptation retenu ? Si la résistivité est élevée, une prise de terre profonde a-t-elle été envisagée ?
Parafoudres
Les parafoudres protègent les équipements internes contre les surtensions induites, là où le paratonnerre intercepte l’impact direct. Demandez : les niveaux de protection sont-ils coordonnés entre les différents étages (T1, T2, T3) ? Des essais fonctionnels ont-ils été réalisés et les caractéristiques résiduelles sont-elles documentées ?
Conseil de pro :Pour chaque composant, demandez explicitement les critères d’acceptation retenus et les valeurs mesurées. Un rapport qui liste des mesures sans les comparer à un seuil normatif n’a aucune valeur opérationnelle.
Quels essais et mesures exiger dans le cahier des charges ?
Tout diagnostic sérieux repose sur des mesures instrumentées, pas sur une inspection visuelle seule. Voici les essais minimaux à inscrire dans votre cahier des charges :

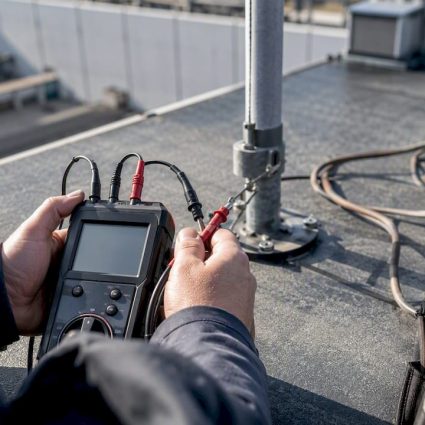

- Continuité équipotentielle : vérification sur chaque conducteur de descente et chaque liaison

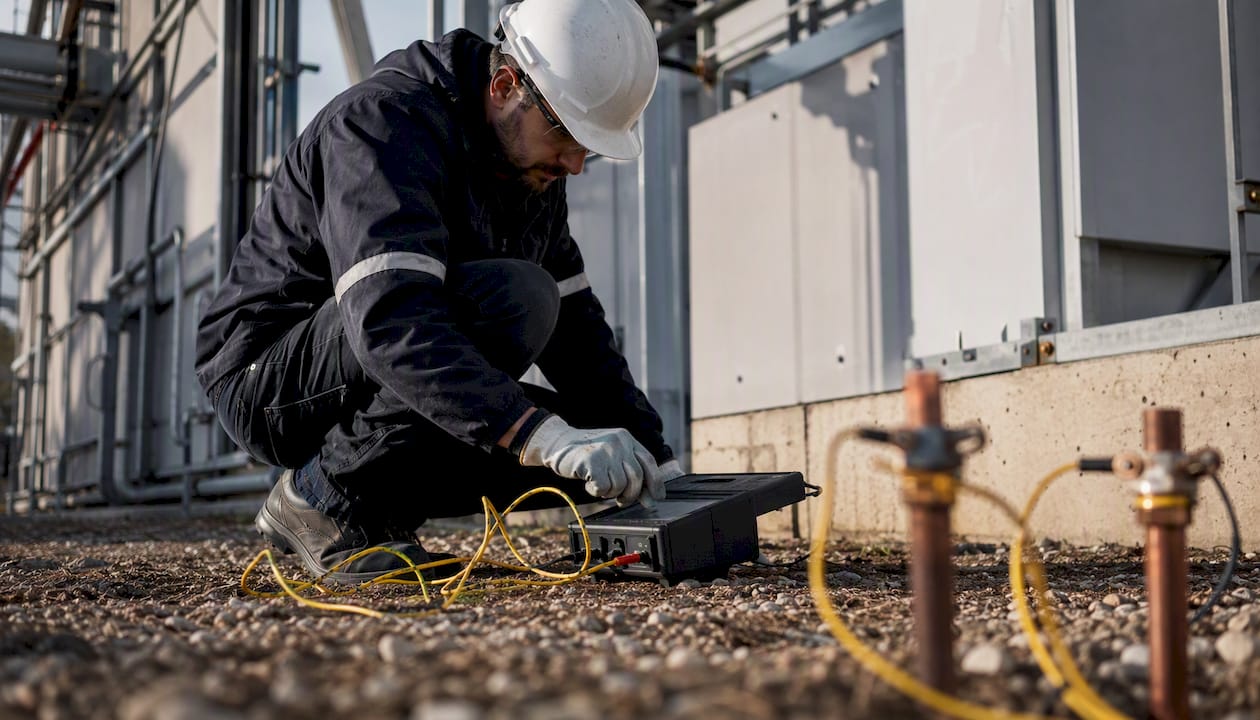

- Résistivité de terre : méthode Wenner ou Schlumberger, avec rapport horodaté et preuve d’étalonnage de l’ohmmètre de terre
- Essai de boucle/impédance : mesure de l’impédance de boucle pour vérifier l’efficacité du réseau de terre
- Mesures clamp : sur les conducteurs actifs pour détecter les courants de fuite sans déconnexion
- Essais fonctionnels parafoudres : vérification du voyant de défaut, mesure de la tension résiduelle si possible
Les références normatives à invoquer dans le cahier des charges sont la NF EN 62305 pour l’évaluation du risque et les niveaux de protection, la NF C17-102 pour les PDA, et les procédures d’essais décrites dans les annexes PDA. Exigez systématiquement un protocole d’essai écrit avant l’intervention et un rapport de mesure horodaté à l’issue. La page normes d’Indelec centralise ces références pour rédiger un cahier des charges conforme.
| Essai | Méthode | Résultat attendu | Instrument type |
|---|---|---|---|
| Continuité équipotentielle | Mesure ohmique | < valeur seuil normative | Ohmmètre de précision étalonné |
| Résistivité de terre | Wenner / Schlumberger | Conforme au calcul ARF | Terrohmmètre étalonné |
| Impédance de boucle | Injection de courant | Conforme aux prescriptions | Analyseur de boucle |
| Mesures clamp | Pince ampèremétrique | Absence de courant de fuite anormal | Pince de mesure étalonnée |
| Essais fonctionnels parafoudres | Contrôle visuel + mesure | Voyant vert, tension résiduelle conforme | Multimètre étalonné |

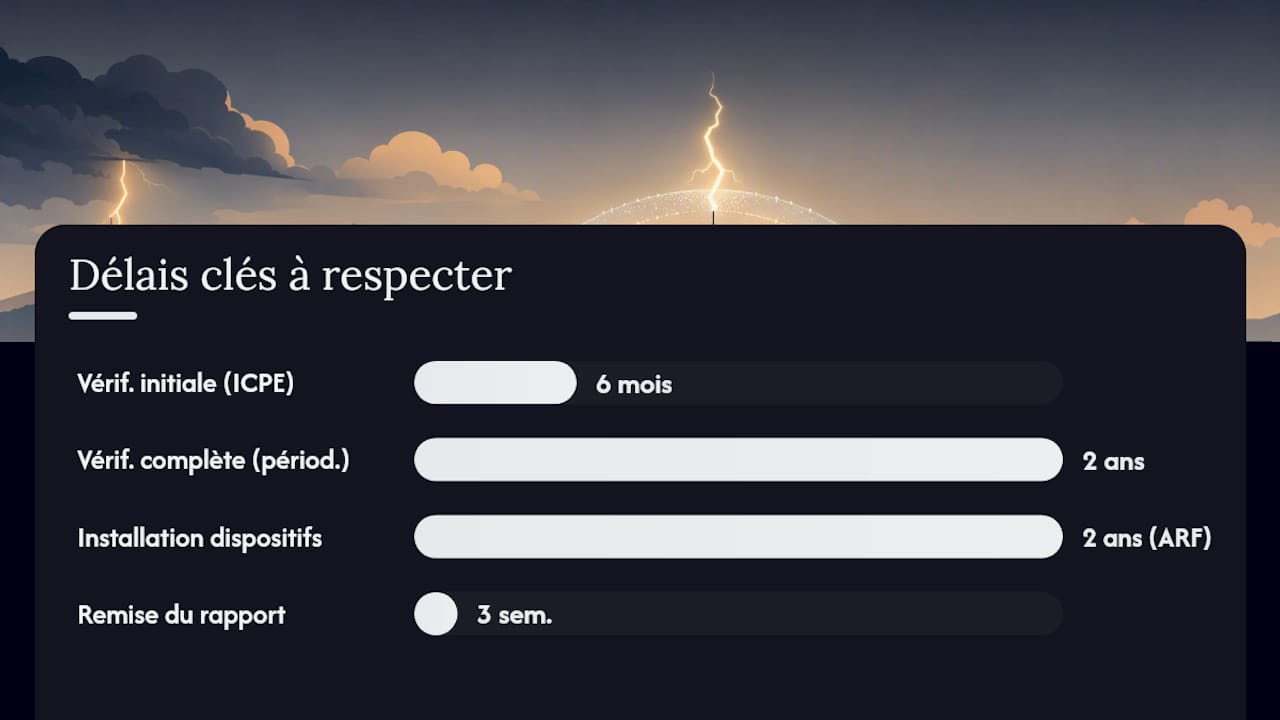

Quels livrables exiger et quelle périodicité respecter ?
À l’issue de toute mission, vous devez recevoir un dossier d’exécution (DOE) complet comprenant : le rapport de vérification signé, les fiches de mesures horodatées, le plan d’implantation annoté, des photos des points de mesure et des préconisations classées par priorité avec un échéancier.
La réglementation ICPE impose une vérification initiale dans les 6 mois suivant la mise en service, puis des vérifications complètes tous les 2 ans en alternance avec des vérifications visuelles. L’installation des dispositifs doit intervenir au plus tard 2 ans après la réalisation de l’ARF. Ces délais sont non négociables pour les sites soumis à la réglementation ICPE.
Exigez également un tableau synthétique des actions à mener, avec pour chaque ligne : l’action, le responsable désigné, l’échéance et le niveau de priorité. Sans ce tableau, le rapport reste un document d’archive plutôt qu’un outil de pilotage.
| Livrable | Contenu minimal | Délai de remise |
|---|---|---|
| DOE | Plans, schémas, fiches techniques | À la réception des travaux |
| Rapport de vérification | Mesures, constats, préconisations | Sous 3 semaines après intervention |
| Fiches de mesures | Valeurs horodatées, instrument utilisé | Inclus dans le rapport |
| Tableau d’actions | Actions, priorités, échéances, responsables | Inclus dans le rapport |
Comment évaluer la compétence réelle d’un prestataire ?
Les certifications et l’assurance ne suffisent pas à qualifier un prestataire. Voici les questions qui font la différence :
- Qui réalise concrètement l’ARF et qui signe l’étude technique ? (Ce ne doit pas être la même personne que l’installateur pour la vérification complète.)
- Pouvez-vous produire les certificats d’étalonnage de vos instruments de mesure, datés de moins d’un an ?
- Avez-vous des références sur des sites de complexité comparable (ICPE, data centers, sites industriels) ?
- Quel organisme réalisera la vérification initiale, et est-il bien distinct de votre société d’installation ?
Ce dernier point est réglementaire : la vérification complète doit être effectuée par un organisme compétent distinct de l’installateur. Un prestataire qui propose de vérifier lui-même ce qu’il a installé ne respecte pas cette exigence.
Conseil de pro :Demandez un exemple anonymisé de rapport de vérification complète sur un site similaire. La qualité de la mise en forme, la présence des fiches de mesures horodatées et la clarté des préconisations vous diront plus que n’importe quelle plaquette commerciale.
Quels signaux d’alerte surveiller dans une proposition ou pendant le diagnostic ?
Certains signes indiquent un diagnostic bâclé ou un prestataire peu fiable. Soyez attentif à :
- L’absence de protocole d’essai écrit fourni avant l’intervention
- Le refus de produire les certificats d’étalonnage des instruments
- Des relevés de résistivité manquants ou non horodatés dans le rapport final
- Une proposition floue sur les responsabilités post-diagnostic, sans planning détaillé
- L’absence de mention d’assurance RC professionnelle dans les documents contractuels
- Un rapport sans fiches de mesures distinctes, où les valeurs sont simplement mentionnées dans le texte narratif
Conseil de pro :Vérifiez que la proposition contractuelle contient une clause stipulant que la vérification complète sera réalisée par un organisme distinct de l’installateur. Son absence est un signal d’alerte immédiat.
Combien de temps dure un diagnostic et quels facteurs font varier le coût ?
La durée d’une mission complète dépend de la taille et de la complexité du site. En pratique :
- Préparation documentaire et analyse de l’ARF existante : 1 à 3 jours
- Intervention terrain : de quelques heures pour un bâtiment simple à plusieurs jours pour un site industriel multi-bâtiments
- Rédaction du rapport et du DOE : 1 à 3 semaines selon la complexité
Les principaux facteurs qui font varier le coût sont la surface totale à couvrir, le nombre de points de mesure, les contraintes d’accès (travaux en hauteur, zones ATEX), la nécessité d’essais spécifiques comme les prises de terre profondes, et la présence d’une classification ICPE qui impose des livrables supplémentaires.
| Facteur | Effet sur le coût |
|---|---|
| Surface et nombre de bâtiments | Proportionnel au nombre de points de mesure |
| Classification ICPE | Livrables réglementaires supplémentaires |
| Accès en hauteur ou zones ATEX | Surcoût lié aux équipements de sécurité |
| Essais de prise de terre profonde | Intervention spécialisée supplémentaire |
| Complexité des équipements sensibles | Temps d’analyse et de rapport allongé |
Comment transformer les préconisations en plan d’actions concret ?
Un rapport de diagnostic n’a de valeur que s’il débouche sur des actions.
Pour chaque action, désignez un responsable interne, fixez une date limite et estimez le budget nécessaire. Un registre d’actions partagé, même sous forme de tableur simple, suffit pour piloter la mise en conformité. Consultez le guide de prévention des risques foudre pour structurer les priorités après le diagnostic.
Conseil de pro :Exigez que le prestataire livre ses préconisations déjà classées en T1/T2/T3 dans le rapport. Cela vous évite une réunion de priorisation supplémentaire et facilite la décision budgétaire en comité de direction.
Indelec accompagne vos diagnostics de protection foudre de A à Z
Indelec réalise l’intégralité de la chaîne de conformité : ARF, étude technique, installation, vérification initiale par un organisme qualifié, et contrats de maintenance récurrents avec remise de DOE et fiches de mesures exploitables. Fondée en 1955, Indelec dispose d’un centre R&D dédié et d’une expérience accumulée sur des milliers de sites industriels, tertiaires et d’infrastructures en France. Les paratonnerres protègent des impacts directs tandis que les parafoudres limitent les surtensions internes : Indelec couvre les deux volets dans une mission unique.
Pour les installations sensibles, chaque mission produit les livrables réglementaires complets, avec des préconisations classées par priorité prêtes à intégrer dans votre plan d’actions. Demandez un devis sur Indelec pour cadrer votre mission de diagnostic et obtenir une proposition adaptée à la complexité de votre site.
Ce que révèle vraiment un bon diagnostic foudre
Un diagnostic de protection foudre bien mené, c’est avant tout une traçabilité sans faille : des mesures horodatées, des photos géolocalisées, un DOE que vous pouvez présenter à l’inspection sans crainte. L’ARF n’est pas une formalité administrative. Elle fixe le niveau de risque réel du site et conditionne le dimensionnement de toute la protection. Négliger sa rigueur, c’est construire un système de protection sur des hypothèses plutôt que sur des données.
Ce qui distingue un diagnostic fiable d’un rapport de façade, c’est précisément la présence de ces preuves mesurées et traçables. Un prestataire qui ne peut pas produire ses certificats d’étalonnage ou qui refuse de séparer la vérification de l’installation ne vous protège pas : il vous expose.
Indelec : votre partenaire pour un diagnostic foudre conforme et exploitable
Un diagnostic protection foudre sans livrables traçables ni protocoles normés expose votre site à un risque réel, qu’il soit industriel, tertiaire ou classé ICPE. Indelec prend en charge l’ensemble de la mission, de l’analyse du risque foudre jusqu’à la remise du DOE complet, en passant par l’installation et la vérification initiale. Chaque rapport produit par Indelec intègre des fiches de mesures horodatées, des plans annotés et des préconisations classées par priorité, prêts à intégrer dans votre plan de mise en conformité. Contactez Indelec via Indelec pour obtenir une proposition adaptée à votre site.
