La compatibilité architecturale d’un paratonnerre repose d’abord sur une analyse du risque foudre (ARF), qui définit le système de protection à mettre en œuvre avant même de penser à son intégration visuelle. Un système de protection foudre complet, et non une simple tige apparente, protège réellement le bâtiment. Des solutions comme les paratonnerres à dispositif d’amorçage (PDA) ou l’intégration dans des volumes techniques permettent de concilier performance et discrétion.

En bref:

  • La planification du système de protection foudre doit être engagée dès la phase de programmation du projet pour assurer une intégration architecturale cohérente.
  • L’analyse du risque foudre (ARF) permet de déterminer le nombre et l’emplacement optimal des dispositifs tout en évitant le surdimensionnement ou une protection insuffisante.
  • Le choix entre PDA, tiges Franklin ou cages maillées influence non seulement la performance électrique mais aussi la silhouette esthétique du bâtiment.
  • L’intégration efficace repose sur la dissimulation des conducteurs et la fixation adaptée au type de couverture pour préserver l’aspect architectural.
  • La compatibilité électrique et la maintenance régulière sont essentielles pour garantir la conformité et la durabilité du système, dès la conception jusqu’à l’exploitation.
Indelec
Intégrez la protection foudre dès la conception
Indelec accompagne vos projets avec des solutions de protection foudre, du conseil technique à l’installation, la maintenance et la certification.

Découvrir Indelec

Table des matières

Qu’est-ce qu’un système de protection foudre et pourquoi son intégration compte

Un système de protection foudre, ou SPF, ne se limite jamais à l’élément visible sur la toiture. Il forme une chaîne continue, de la captation du courant de foudre jusqu’à sa dissipation sûre dans le sol, en passant par la protection des équipements électriques sensibles à l’intérieur du bâtiment. Cette chaîne comprend quatre composantes indissociables, comme le détaille Techniques de l’Ingénieur :

  • Le dispositif de captation, qui intercepte le courant de foudre à son point d’impact le plus probable.
  • Les conducteurs de descente, qui acheminent ce courant vers la terre selon un cheminement calculé.
  • La prise de terre, qui dissipe l’énergie dans le sol sans créer de différence de potentiel dangereuse.
  • La protection intérieure, assurée par des parafoudres et des blindages pour préserver les installations électriques.

Ce niveau conditionne directement les choix architecturaux : nombre de points de captation, densité des descentes, emplacement des prises de terre. Un bâtiment classé niveau I imposera davantage de conducteurs visibles qu’un entrepôt classé niveau IV, ce qui change radicalement les arbitrages esthétiques à anticiper dès l’esquisse.

Une mauvaise intégration ne pose pas seulement un problème de façade. Des conducteurs de descente mal positionnés créent des boucles de terre qui favorisent les surtensions induites dans le câblage électrique du bâtiment. Un accès impossible pour la maintenance transforme un contrôle périodique simple en intervention lourde, voire en reprise complète de l’installation. L’architecture et la performance électrique du dispositif ne sont donc jamais deux sujets séparés : elles se décident ensemble, et le plus tôt est toujours le mieux.

Quand lancer une ARF et quelles normes encadrent la conception

L’analyse du risque foudre doit intervenir avant toute esquisse technique du système de protection, idéalement dès la phase de programmation du projet. Elle ne consiste pas à cocher une case réglementaire : elle produit des livrables concrets qui justifient chaque choix d’implantation auprès de l’architecte et du maître d’ouvrage. Une ARF sérieuse fournit le niveau de protection requis, une proposition de positionnement des dispositifs de captation, et une justification technique argumentée, condition indispensable pour défendre un choix esthétique face à un bureau de contrôle.

L’ARF est la seule méthode fiable pour éviter le surdimensionnement d’une installation et convaincre un architecte du bien-fondé d’une implantation, selon Techniques de l’Ingénieur. Sans cette étape, le risque est double : une protection sous-dimensionnée qui laisse des zones critiques exposées, ou au contraire un système surdimensionné qui multiplie les éléments visibles sans gain de sécurité réel.

Le cadre normatif de référence reste la norme NF EN 62305, qui encadre la conception des dispositifs de protection extérieure contre la foudre depuis 2006. Le Code de la construction et de l’habitation impose par ailleurs des vérifications périodiques des installations électriques et des protections contre la foudre, une obligation qui pèse directement sur la conception architecturale : un dispositif inaccessible au contrôleur devient un problème de conformité, pas seulement de confort d’exploitation.

L’ARF devient impérative dans plusieurs configurations précises. Les établissements recevant du public (ERP), les sites classés ou sensibles, et les projets de rénovation majeure qui modifient la structure ou l’usage d’un bâtiment déjà équipé doivent systématiquement repasser par cette analyse. Une toiture reconfigurée, un changement de matériau de couverture ou une extension volumétrique peuvent suffire à rendre obsolète une étude antérieure, même récente. Dans ces cas, la question n’est plus de savoir si l’ARF est nécessaire, mais à quel moment du calendrier de permis de construire elle doit être lancée pour ne pas bloquer le chantier.

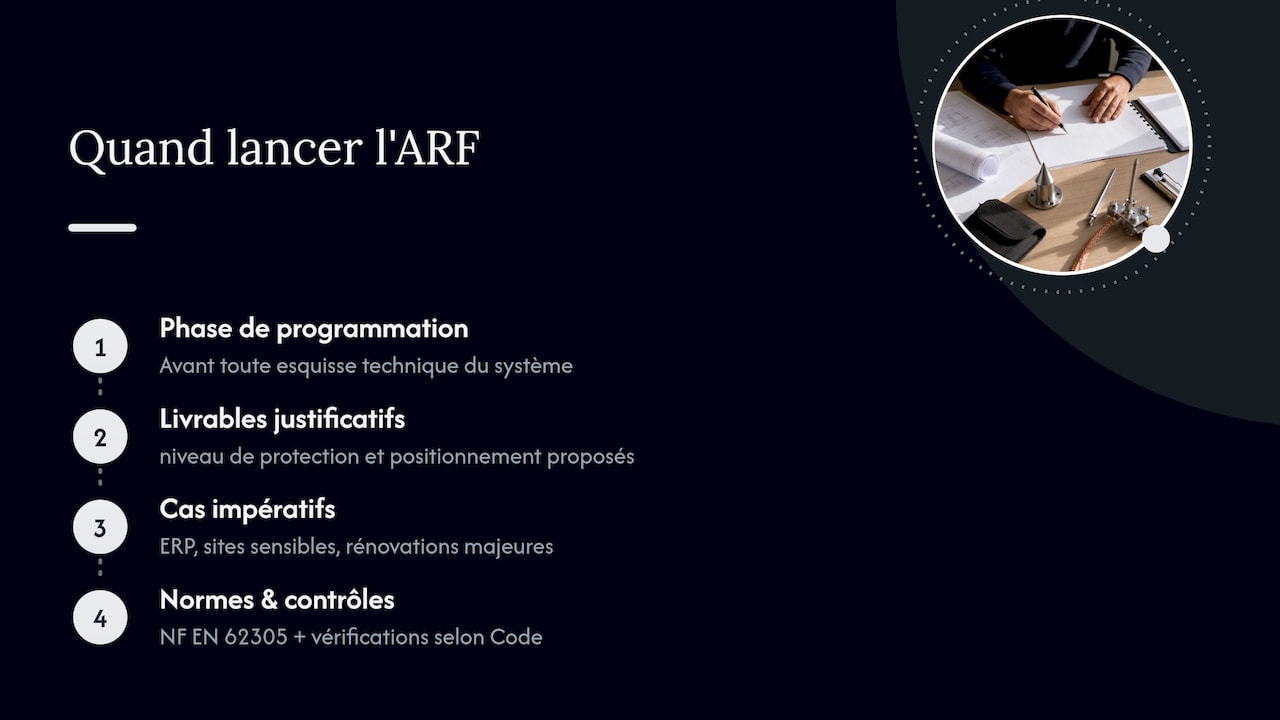

Quand lancer une ARF et quelles normes encadrent la conception — overview diagram

Familles de paratonnerres et leurs implications architecturales

Trois grandes familles de dispositifs dominent le marché, et chacune impose ses propres contraintes de visibilité et de fixation. Le choix entre elles ne relève pas uniquement de la performance électrique : il engage directement la silhouette du bâtiment.

  • Les paratonnerres à dispositif d’amorçage (PDA) offrent un rayon de protection élargi par rapport à une tige classique, ce qui réduit souvent le nombre de points de captation nécessaires et ouvre davantage d’options de positionnement discret, un atout que confirme Techniques de l’Ingénieur.
  • Les tiges Franklin, les plus anciennes et les plus simples, restent pertinentes sur les volumes techniques peu visibles ou les bâtiments industriels où l’esthétique n’est pas un enjeu prioritaire.
  • Les cages maillées, formées d’un réseau de conducteurs courant sur toute la toiture, s’imposent sur les grands bâtiments ou les structures complexes, mais imposent un maillage souvent visible sur les rives et acrotères.

Le principe de fonctionnement et les typologies de ces dispositifs sont détaillés dans l’article de référence de Wikipédia sur le paratonnerre, utile pour poser un vocabulaire commun entre équipes techniques et équipes de conception.

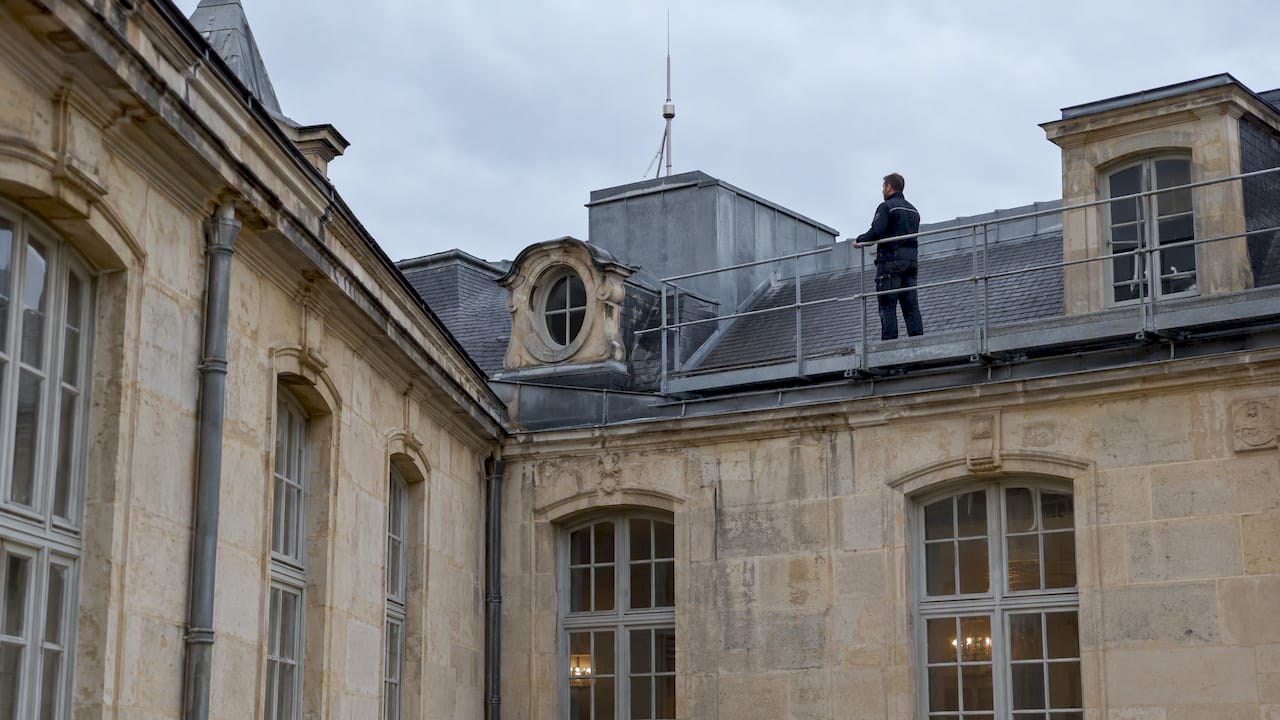

Un PDA installé en point haut discret, par exemple au sommet d’une cheminée technique ou intégré à un édicule d’ascenseur, peut remplacer plusieurs tiges réparties sur une toiture visible, réduisant le nombre d’éléments à masquer. Pour un bâtiment patrimonial où chaque ajout en façade fait l’objet d’un examen architectural strict, cette concentration des points de captation change la négociation avec les services d’urbanisme.

Techniques concrètes d’intégration architecturale

La discrétion d’un système de protection foudre se joue à trois niveaux : le point de fixation, le traitement visuel des matériaux, et le cheminement des conducteurs de descente. Ces trois décisions se prennent en phase de conception, jamais après coulage de la toiture.

  1. Adapter le point de fixation à la nature de la couverture. Une toiture en tuiles ou en ardoises demande des attaches spécifiques qui ne fissurent pas le matériau et restent démontables pour la maintenance, tandis qu’une toiture-terrasse ou une couverture en zinc permet des fixations plus plates, presque invisibles depuis le sol.
  2. Harmoniser les finitions avec l’enveloppe du bâtiment. Un conducteur au profil plat, teinté pour se fondre dans la couleur de la façade ou masqué par un obturateur discret au niveau des jonctions, réduit considérablement l’impact visuel sans toucher à la section électrique requise.
  3. Dissimuler le cheminement des descentes dans des volumes existants. Une gaine technique, un conduit métallique intégré à une colonne structurelle ou un espace entre doublage et façade peuvent accueillir un conducteur de descente sans créer de ligne visible en façade.

Conseil de pro :prévoyez systématiquement un regard de visite accessible à chaque jonction de conducteur masqué : un cheminement esthétiquement réussi mais impossible à contrôler finit toujours par être rouvert au marteau-piqueur lors de la première vérification périodique.

Ces arbitrages demandent une coordination précoce entre le bureau d’études foudre et l’équipe de maîtrise d’œuvre. Un conducteur dissimulé trop tard dans un plénum déjà cloisonné impose des reprises coûteuses, alors qu’anticipé dès les plans d’exécution, le même tracé se fond dans l’architecture sans surcoût notable. Les règles d’accessibilité restent non négociables : chaque portion masquée doit rester inspectable sans démolition, une exigence que les vérificateurs rappellent systématiquement lors des contrôles périodiques.

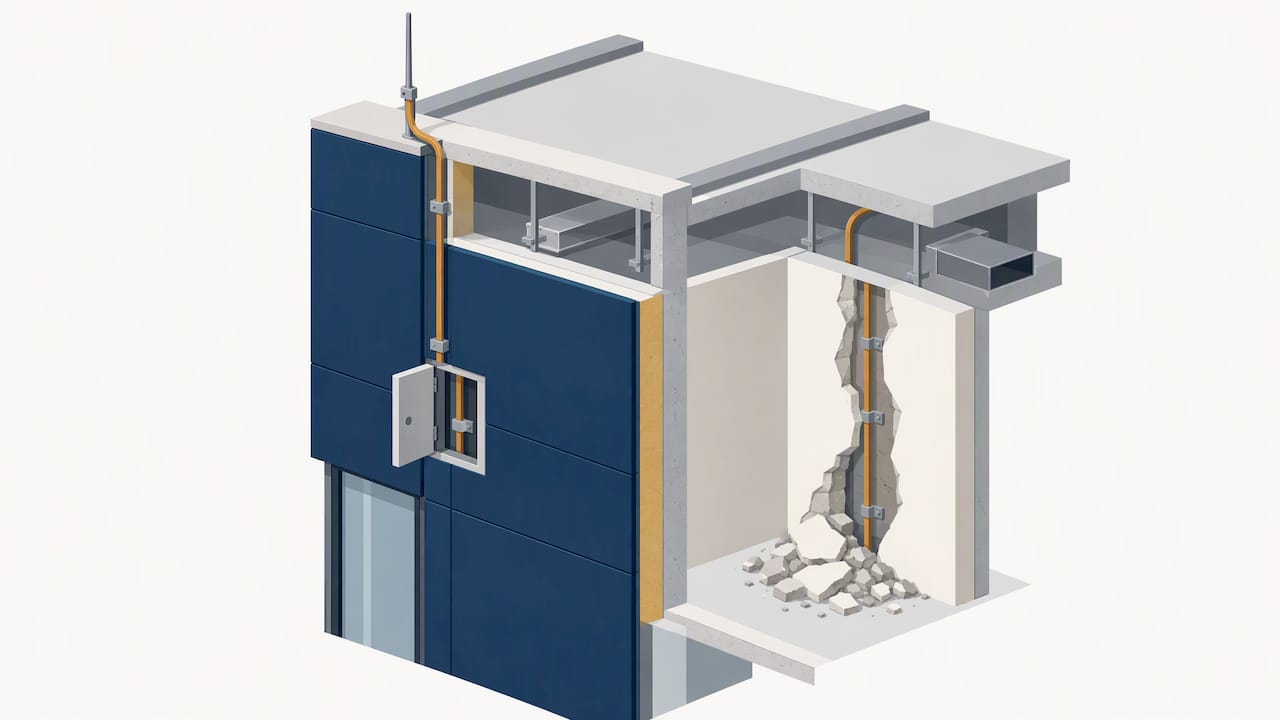

Conducteur intégré avec accès pour maintenance

Coordination électrique : descentes, mise à la terre et protection intérieure

L’intégration architecturale réussie ne vaut rien si la partie électrique du système n’est pas coordonnée avec la même rigueur. Le nombre minimal de conducteurs de descente dépend directement du niveau de protection retenu lors de l’ARF : plus le niveau est exigeant, plus le nombre de descentes augmente, et plus tôt cette contrainte doit entrer dans les plans de façade.

Le réseau de mise à la terre constitue l’autre pilier souvent sous-estimé en phase de conception. Il combine généralement piquets de terre, grille maillée sous dallage ou prises de terre profondes selon la nature du sol et la configuration du bâtiment, comme le développe la page consacrée aux différents types de protection foudre. La dissipation sûre du courant vers le sol et l’équipotentialité entre les masses métalliques du bâtiment comptent autant que la captation elle-même, rappelle Techniques de l’Ingénieur.

Trois points méritent une attention particulière lors de la conception :

  • La résistance de la prise de terre doit être mesurée et documentée, pas simplement estimée sur plan.
  • Les parafoudres doivent être positionnés en coordination avec le tableau électrique principal pour protéger les équipements sensibles contre les surtensions induites.
  • Les blindages de câblage, dans les bâtiments à forte densité d’équipements électroniques, complètent la protection intérieure sans ajout visible en façade.

Un dispositif de captation esthétiquement irréprochable mais relié à une terre mal dimensionnée reste un système défaillant : la compatibilité architecturale ne compense jamais une faiblesse électrique.

Installation, vérifications et maintenance : anticiper les contraintes opérationnelles

Un système discret mais inaccessible pour la maintenance finit toujours par poser problème. Prévoir les accès dès la conception évite des interventions destructrices plusieurs années plus tard.

  • Les points d’ancrage et passages de sécurité en hauteur doivent être positionnés en tenant compte du cheminement du technicien autour des dispositifs de captation, pas seulement de leur esthétique.
  • Les contrôles périodiques exigés par la réglementation portent sur la continuité électrique, la résistance de la prise de terre et l’état apparent des fixations et conducteurs.
  • Les protections mécaniques des points d’accès doivent résister à l’usage répété sans dégrader le traitement visuel choisi en phase de conception.

Conseil de pro :lors de toute rénovation ou démolition d’un bâtiment ancien, vérifiez systématiquement la présence d’un paratonnerre radioactif avant travaux : ces dispositifs, installés entre 1932 et 1986 et interdits depuis 1987, nécessitent un retrait par une entreprise spécialisée suivant la réglementation sur les déchets radioactifs, comme le précise l’INRS.

Un guide pratique détaillant ces bonnes pratiques d’exploitation pour les bâtiments industriels est disponible sur la page consacrée à la protection des bâtiments industriels contre la foudre.

Checklist pratique pour architectes et maîtres d’ouvrage

Cette liste peut être insérée directement dans un cahier des clauses techniques particulières pour cadrer la consultation des prestataires.

  1. Exiger une ARF avec livrables précis : plans d’implantation, niveau de protection justifié, note de calcul détaillant la méthodologie suivie, comme décrit dans la méthode de calcul du besoin en paratonnerre.
  2. Spécifier les matériaux et finitions des fixations et conducteurs en cohérence avec l’enveloppe du bâtiment.
  3. Imposer des règles d’accessibilité pour chaque portion masquée ou intégrée du système.
  4. Définir les critères de réception : mesure de résistance de terre, contrôle de continuité, vérification visuelle des points de fixation à la mise en service.
  5. Prévoir une clause de vérification périodique dans le contrat de maintenance dès la réception des travaux.

Perspective Indelec : collaboration entre architectes et spécialistes foudre

Chez Indelec, nous pensons que l’intégration architecturale ne se négocie jamais après coup, elle se conçoit avec les équipes de maîtrise d’œuvre dès les premières esquisses. Un système de protection foudre pensé en silo par l’ingénierie électrique produit presque toujours un résultat visuellement décevant, même quand il est techniquement irréprochable. Notre rôle, à travers nos études techniques, nos installations et nos contrats de maintenance, consiste à poser les bonnes questions avant que les plans ne soient figés. Les meilleures solutions esthétiques naissent d’un dialogue ouvert entre contrainte normative et volonté architecturale, jamais d’un compromis imposé en urgence sur un chantier déjà avancé.

— INDELEC

Une offre d’études et d’installation pensée pour l’intégration

Concevoir une protection foudre compatible avec l’architecture demande une coordination que peu de bureaux d’études maîtrisent de bout en bout. Indelec propose cette continuité : une analyse du risque foudre et une étude technique en amont, suivies d’une installation qui respecte les choix esthétiques validés avec les équipes de conception, puis une vérification et une maintenance qui garantissent que l’intégration reste conforme dans le temps.

Indelec

Notre expérience s’appuie sur un grand nombre d’installations réalisées à l’international, une certification Qualifoudre sur nos interventions, et un centre de recherche dédié à l’adaptation de nos solutions aux contraintes climatiques et réglementaires actuelles.

  • Analyse du risque foudre et étude technique pour justifier chaque choix d’implantation.
  • Installation réalisée par des équipes formées aux interventions en hauteur et en contexte réglementé.
  • Vérification et maintenance périodiques pour sécuriser la conformité sur toute la durée de vie du bâtiment.

Pour un projet nécessitant une protection intégrée dès la conception, consultez notre page protection contre la foudre et demandez une étude adaptée à votre bâtiment.

Sources

Questions fréquentes

Quelles sont les règles à respecter pour installer un paratonnerre ?

L’installation doit suivre les prescriptions de la norme NF EN 62305, précédée d’une analyse du risque foudre qui détermine le niveau de protection requis. Le Code de la construction et de l’habitation impose par ailleurs des vérifications périodiques après la mise en service.

Quelle est la norme pour les paratonnerres ?

La norme de référence pour la conception des dispositifs de protection extérieure contre la foudre est la NF EN 62305, en vigueur depuis 2006.

Pourquoi n’y a-t-il plus de paratonnerre sur certaines maisons anciennes ?

De nombreux paratonnerres anciens utilisaient une source radioactive pour améliorer l’amorçage, une technologie installée entre 1932 et 1986 et interdite depuis 1987 selon l’INRS. Leur retrait, obligatoire et réglementé, explique l’absence de dispositif visible sur certains bâtiments rénovés.

Quels sont les différents types de paratonnerre ?

Les trois familles principales sont le paratonnerre à dispositif d’amorçage (PDA), la tige Franklin classique et la cage maillée, chacune avec ses propres implications esthétiques et ses contraintes d’installation. Le choix dépend du niveau de protection requis, de la configuration du bâtiment et des contraintes architecturales identifiées lors de l’étude préalable.
