Un cheminement conducteur conforme suit le trajet le plus court et le plus rectiligne possible entre le dispositif de capture et la prise de terre, sans angle brusque ni remontée. La norme impose un rayon de courbure supérieur à 20 centimètres, des conducteurs normalisés en cuivre étamé (section usuelle de plusieurs dizaines de millimètres carrés, portée à une section plus importante sur parois combustibles) et une équipotentialité stricte avec les masses métalliques proches, selon les prescriptions techniques détaillées dans les annexes DDAE. Les fixations doivent respecter un espacement régulier, généralement plusieurs par mètre en façade, et l’ensemble doit rester accessible pour la vérification.

En bref:

  • Le tracé du conducteur doit être le plus court, rectiligne et respectueux d’un rayon de courbure supérieur à 20 cm pour limiter les risques mécaniques et thermiques.
  • La section standard de conducteur en cuivre étamé est de 50 mm², passant à 100 mm² en proximité de parois combustibles ou zones à risque thermique accru.
  • La fixation régulière, avec trois attaches par mètre en façade ou environ trente centimètres en toiture, facilite la vérification périodique de l’ensemble.
  • La prise de terre doit être conçue pour avoir une résistance inférieure à 10 Ω, en utilisant des piquets ou réseaux adaptés au sol, et contrôlée régulièrement.
  • La qualification Qualifoudre et une inspection périodique garantissent la conformité et la performance durable du système de protection contre la foudre.
Indelec
Sécurisez vos cheminements paratonnerre
Indelec propose des solutions de protection contre la foudre, de l’étude technique à l’installation, la maintenance et la certification.

Découvrir les solutions Indelec

Table des matières

Principes de base du cheminement : objectifs et contraintes physiques

Un système de protection contre la foudre repose sur quatre fonctions indissociables : la capture du courant, la descente vers le sol, la dissipation dans une prise de terre et l’équipotentialité entre les masses métalliques du bâtiment. Le conducteur de descente est le maillon qui relie le dispositif de capture à la terre, et sa géométrie conditionne directement la performance du système entier. Un courant de foudre atteint des dizaines de milliers d’ampères en quelques microsecondes, ce qui impose au conducteur d’offrir une surface latérale suffisante pour favoriser l’écoulement du courant et limiter l’échauffement localisé.

Un tracé tortueux crée des points de tension mécanique et thermique qui peuvent compromettre la stabilité. Chaque coude brusque augmente le risque d’amorçage d’arc latéral vers une structure voisine, car l’inductance du conducteur croît avec chaque changement de direction non maîtrisé. Une remontée, même partielle, inverse localement le sens du courant attendu et concentre les contraintes électromagnétiques sur une portion réduite du câble.

Les installateurs doivent arbitrer entre plusieurs contraintes dès la phase de conception :

  • La longueur du trajet : plus la descente est courte, plus l’impédance globale reste faible.
  • Le nombre de descentes : mutualiser plusieurs points de capture sur une même descente réduit les coûts mais concentre le courant, ce qui impose de vérifier la section et la résistance de l’ensemble.
  • La distance aux réseaux existants : un tracé qui croise des canalisations métalliques ou électriques multiplie les risques d’induction et de claquage.
  • L’accessibilité pour maintenance : un conducteur noyé ou dissimulé complique les contrôles de continuité prévus par la norme.

La décision de mutualiser deux ou trois points de capture sur une seule descente dépend du niveau de protection visé et de la configuration du bâtiment. Un bâtiment compact avec une toiture homogène tolère souvent une seule descente bien dimensionnée, alors qu’une structure étendue avec plusieurs volumes distincts impose de répartir les descentes pour limiter la longueur de chaque tronçon.

Matériaux, sections et formes des conducteurs de descente

Le choix du matériau n’est pas une variable d’ajustement : la norme NF EN 62305-3 encadre précisément les matériaux admis pour les conducteurs de descente, avec une préférence marquée pour le cuivre étamé et les conducteurs en acier cuivré dans certaines configurations. Ce choix garantit une tenue mécanique et une résistance à la corrosion compatibles avec une durée de vie de plusieurs décennies en extérieur.

La section de référence en pratique reste 50 millimètres carrés pour un conducteur en cuivre étamé sous forme de ruban plat ou de câble rond. Cette section usuelle passe à 100 millimètres carrés dès que le conducteur chemine à proximité d’un mur combustible ou dans une configuration où le risque thermique local est accru, l’objectif étant de limiter l’échauffement à un niveau qui ne compromet pas l’intégrité de la paroi.

Les conducteurs en brins fins ou tressés ne doivent pas être utilisés comme descentes, une exigence directement issue de la NF EN 62305-3 : leur tenue mécanique sous contrainte thermique brutale est insuffisante, et leur multiplication de points de contact augmente le risque de rupture locale lors d’un coup de foudre. Le choix du câble conducteur doit donc privilégier des sections pleines, homogènes et normalisées.

Entre ruban plat et câble rond, l’arbitrage se fait sur trois critères :

  • La surface latérale : le ruban plat offre une plus grande surface de contact avec l’air, ce qui favorise la dissipation thermique.
  • La facilité de fixation : le câble rond s’adapte mieux aux raccords et colliers standards sur des supports irréguliers.
  • La résistance aux chocs mécaniques : un ruban plat reste plus vulnérable à la déformation lors d’interventions de maintenance ultérieures.

Règles de tracé et de fixation sur façades et toitures

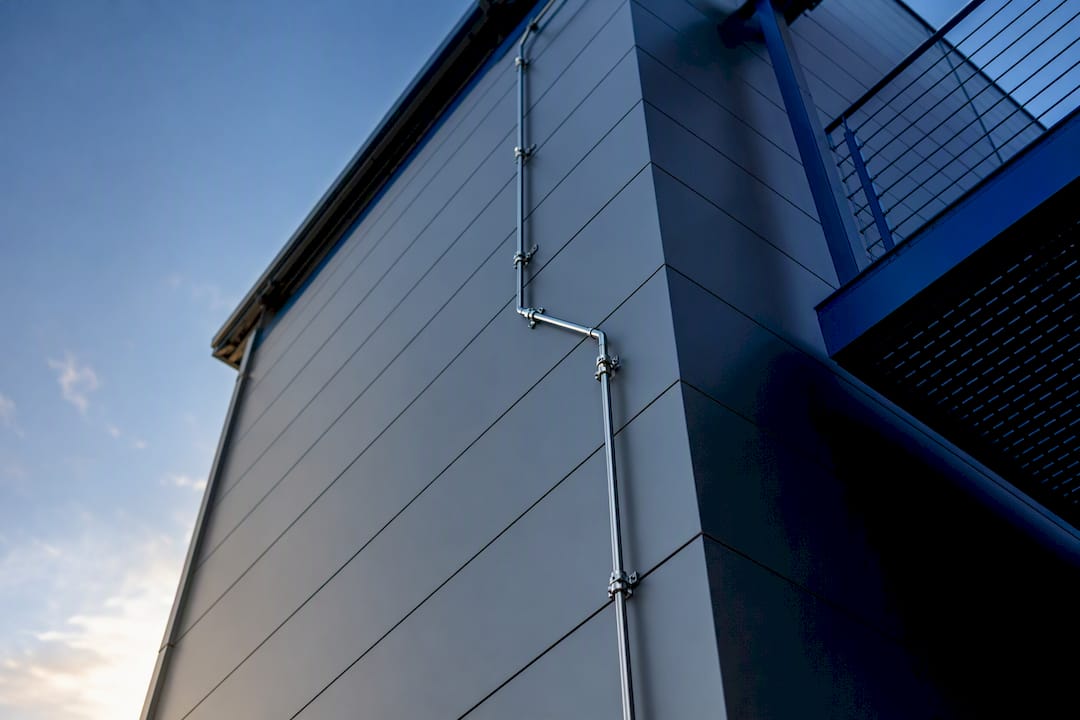

Le tracé d’un conducteur de descente doit rester visible, accessible et fixé selon un espacement régulier qui garantit sa tenue mécanique sur toute sa longueur. Sur une façade verticale, la pratique courante retient trois attaches par mètre linéaire, tandis qu’en toiture, les fixations sont espacées régulièrement selon la nature du support, généralement autour d’une trentaine de centimètres, conformément aux prescriptions des annexes DDAE.

Pour réaliser un tracé conforme, l’installateur suit une séquence logique :

  1. Identifier le trajet le plus direct entre le point de capture et la prise de terre, en évitant tout détour inutile.
  2. Positionner les points de fixation à intervalles réguliers, en tenant compte de la nature du support (maçonnerie, bardage, toiture métallique).
  3. Réaliser les dévoiements nécessaires avec un rayon de courbure supérieur à 20 centimètres, jamais en angle vif.
  4. Vérifier l’éloignement par rapport aux portes, accès piétons et réseaux enterrés, en évitant tout croisement avec des canalisations électriques.
  5. Traiter les points de passage en toiture avec des dispositifs d’étanchéité dédiés, colliers à joint ou passe-toit, pour préserver l’intégrité de la couverture.

Conseil de pro :Prévoyez systématiquement un regard de visite ou un point d’accès démontable à chaque changement de plan du bâtiment : cela facilite le contrôle de continuité sans devoir démonter le cheminement complet lors des vérifications périodiques.

Le guide détaillé sur l’installation d’un paratonnerre étape par étape précise les modalités d’exécution pour chaque type de support. En règle générale, le passage à l’intérieur d’une structure est évité, sauf disposition particulière avec tube ininflammable, car l’extérieur facilite à la fois la vérification et la dissipation thermique.

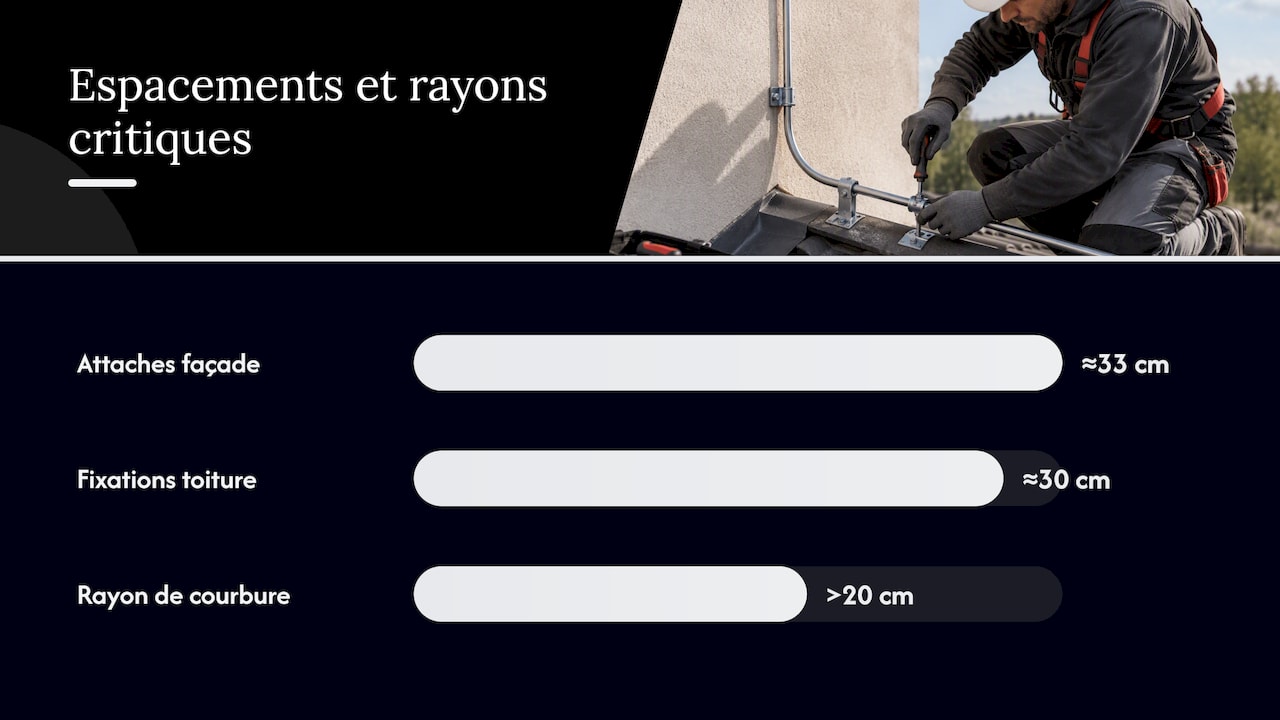

Règles de tracé et de fixation sur façades et toitures — overview diagram

Équipotentialité, liaisons et éclateurs d’isolement

L’équipotentialité vise à ramener au même potentiel électrique toutes les masses métalliques susceptibles de se trouver à proximité d’un conducteur de descente, ce qui réduit le risque d’arc latéral lors d’un coup de foudre. Cette liaison des structures métalliques proches au conducteur de descente se réalise soit par connexion directe, soit par éclateur d’isolement lorsque la liaison directe n’est pas envisageable.

Les points de raccordement à privilégier pour maintenir la continuité électrique incluent :

  • Les chéneaux et gouttières métalliques situés à proximité immédiate du tracé du conducteur.
  • Les structures porteuses en acier apparentes sur la façade ou en toiture.
  • Les canalisations métalliques qui pénètrent le bâtiment à moins d’un mètre du conducteur de descente.
  • Les équipements techniques en toiture (antennes, climatiseurs, garde-corps métalliques).

Un éclateur d’isolement s’emploie précisément quand une liaison directe risquerait de créer un chemin de courant indésirable à travers un équipement sensible, par exemple une canalisation de gaz ou un réseau de données. Ce dispositif reste isolant en fonctionnement normal mais devient conducteur sous une tension de choc, ce qui permet d’écouler le courant de foudre sans exposer l’équipement protégé à un risque électrique permanent.

La coordination entre le système de descente et les parafoudres installés sur le réseau électrique interne conditionne le choix des chemins de câbles. Un tableau électrique proche du point d’entrée d’une descente doit intégrer une protection contre les surtensions coordonnée, faute de quoi les surtensions induites peuvent se propager à travers les circuits internes même sans impact direct sur la structure.

Prises de terre et interconnexion : exigences pratiques

La prise de terre reste le point de sortie du courant de foudre vers le sol, et sa conception détermine la performance globale du système. Deux configurations dominent la pratique : le réseau en patte d’oie, où plusieurs conducteurs rayonnent depuis le pied de la descente, et l’implantation par piquets verticaux, plus adaptée aux sols de faible résistivité en profondeur.

La réalisation suit une procédure éprouvée :

  1. Étude préalable de la résistivité du sol pour déterminer la configuration la mieux adaptée au terrain.
  2. Ouverture de tranchées ou fonçage de piquets, selon que la prise de terre est en fond de fouille ou en périphérie.
  3. Pose du conducteur en cuivre étamé d’une section importante habituellement autour de 50 millimètres carrés au fond de la tranchée, avant remblaiement.
  4. Installation d’un regard de visite à chaque point de raccordement pour permettre le contrôle ultérieur.
  5. Interconnexion avec les masses du bâtiment, en liaison avec la barrette de terre la plus proche lorsqu’aucun fond de fouille n’est disponible.

La valeur cible de résistance d’une prise de terre pour une installation paratonnerre est recommandée inférieure à un seuil spécifique, souvent autour de 10 Ω, une exigence rappelée dans les annexes DDAE consultées par les bureaux d’études, qui insistent également sur la nécessité de minimiser l’impédance d’onde plutôt que la seule résistance en régime continu. Cette distinction compte : un coup de foudre est un phénomène impulsionnel à haute fréquence, et une prise de terre bien dimensionnée en continu doit aussi être conçue pour un comportement optimal sous une onde de choc, en évitant une géométrie trop compacte ou mal répartie.

La documentation de chaque prise de terre, avec plan d’implantation et mesure de résistance à la mise en service, constitue une pièce du dossier technique exigé lors des contrôles. Les services de prises de terre profondes répondent aux configurations où la résistivité du sol impose un fonçage à plusieurs mètres de profondeur pour atteindre la valeur cible.

Sécurité d’exécution, qualifications et bonnes pratiques de chantier

Chaque méthode impose ses propres équipements de protection individuelle, du harnais antichute au casque avec jugulaire.

Technicien habilité pour le travail en hauteur

La qualification de l’installateur conditionne la conformité de l’ouvrage autant que le respect des cotes normatives. La certification Qualifoudre atteste d’une compétence spécifique sur la conception et la pose des systèmes de protection contre la foudre, et constitue un justificatif de plus en plus demandé par les maîtres d’ouvrage lors de la réception des travaux.

Sur le terrain, plusieurs précautions structurent une intervention bien menée :

  • Préserver l’étanchéité de la toiture en utilisant des colliers à joint et des passe-toits dédiés plutôt que des perçages directs non traités.
  • Repérer les réseaux enterrés avant toute ouverture de tranchée pour la prise de terre, via une déclaration préalable et un plan de récolement.
  • Obtenir le permis de fouille requis pour les interventions sur voirie ou en limite de propriété.
  • Planifier les interventions en fonction de la météo, un chantier de protection foudre ne se menant jamais sous orage annoncé.

La page dédiée à la sécurité en hauteur et au balisage aérien détaille les équipements et procédures associés à ces interventions.

Contrôles, vérifications et maintenance des cheminements

Un cheminement conducteur ne se vérifie pas une seule fois à la réception des travaux. La norme impose un contrôle initial puis des inspections périodiques dont la fréquence dépend du niveau de protection retenu et de l’exposition du site. Chaque contrôle porte sur la continuité électrique du conducteur, le serrage des raccords, l’état visuel des attaches et l’intégrité des regards de visite et des joints d’étanchéité.

Les outils de vérification courants incluent :

  • Un ohmmètre de continuité pour vérifier l’absence de coupure sur toute la longueur du conducteur.
  • Un compteur de coups de foudre installé sur la descente, qui enregistre les événements et guide la planification des inspections correctives.
  • Un testeur d’impédance de terre pour confirmer que la prise de terre reste sous la valeur cible dans le temps, malgré les variations saisonnières de résistivité du sol.

La fréquence des inspections correctives dépend largement des conditions environnementales locales : un site en bord de mer ou en zone industrielle exposée à des atmosphères corrosives verra ses raccords et attaches se dégrader plus vite qu’un site rural tempéré, ce qui justifie un resserrement du calendrier de contrôle. Le dossier technique constitué à chaque intervention, avec les résultats de mesure et les photos des points singuliers, sert de référence en cas de sinistre et de preuve de conformité lors d’un contrôle d’assurance. La checklist en six étapes structure ce suivi documentaire pour les équipes de maintenance.

Cas pratiques et règles à appliquer dans des situations spécifiques

Certaines configurations imposent des ajustements par rapport au tracé standard. Voici les principaux cas rencontrés et la règle à appliquer :

  1. Mutualisation de descentes : elle reste possible lorsque la distance de séparation calculée entre les points de capture le permet et que la vérification au niveau du système global confirme une répartition équilibrée du courant.
  2. Murs combustibles : un espacement minimal de 0,10 mètre entre le conducteur et la paroi est requis, ou à défaut, le passage à une section de 100 millimètres carrés pour limiter le risque thermique.
  3. Toitures végétalisées ou façades saillantes : ces configurations demandent une adaptation du tracé documentée dans les annexes techniques applicables, avec un soin particulier porté à la fixation sur des supports non rigides.
  4. Installations anciennes à rénover : la vérification de la continuité et de la section existante précède toute décision de conserver ou remplacer un tronçon, un conducteur sous-dimensionné ou corrodé n’étant jamais reconduit tel quel.

Perspective technique Indelec : retours d’expérience et preuves d’application

Certaines entreprises conçoivent et installent des systèmes de protection contre la foudre depuis plusieurs décennies, avec un centre de recherche et développement dédié à l’évolution des dispositifs de capture, dont la gamme Prevectron3. Cette antériorité technique nourrit une approche du cheminement conducteur qui part toujours de l’analyse du risque foudre avant tout dimensionnement.

Sur le terrain, les principes exposés plus haut, linéarité du tracé, équipotentialité, qualité des fixations, se traduisent en décisions concrètes dès la phase d’étude : choix du nombre de descentes, localisation des prises de terre en fonction de la résistivité mesurée, coordination avec les réseaux existants du bâtiment. Les analyses du risque foudre et études techniques permettent de formaliser ces choix avant le début des travaux, en tenant compte de la configuration réelle du site plutôt que d’une application mécanique de la norme.

Point de vue de l’éditeur sur les priorités d’un cheminement sûr et conforme

Un cheminement techniquement irréprochable sur le papier ne vaut rien si l’analyse du risque foudre en amont a sous-estimé l’exposition réelle du site. Trop de projets traitent le dimensionnement des descentes comme un exercice de conformité administrative, alors que la continuité électrique, la simplicité du tracé et l’équipotentialité devraient rester les seuls critères non négociables, avant même l’esthétique ou le coût d’installation. La traçabilité des vérifications compte autant que la pose initiale : un système bien conçu mais jamais contrôlé perd sa valeur au premier défaut de corrosion.

— INDELEC

Comment Indelec peut vous accompagner pour un cheminement conforme

Un cheminement conducteur bien tracé sur le papier demande une exécution rigoureuse sur le terrain, et c’est là que l’accompagnement d’un spécialiste change la donne pour un responsable technique qui gère par ailleurs d’autres priorités.

Indelec

Indelec propose une gamme de services qui couvrent l’ensemble du cycle de vie d’un système de protection contre la foudre :

  • Analyse du risque foudre et étude technique, pour dimensionner le nombre de descentes et la configuration de terre avant tout achat de matériel.
  • Installation clé en main, réalisée par des équipes qualifiées Qualifoudre et formées au travail en hauteur.
  • Vérification et maintenance périodique, avec constitution du dossier technique à chaque intervention.
  • Prises de terre profondes, pour les sols à résistivité élevée qui exigent un fonçage spécifique.

L’expérience accumulée depuis 1955 et le centre de recherche dédié à la gamme Prevectron3 nourrissent une approche du cheminement conducteur fondée sur l’analyse de site plutôt que sur une application standardisée. Pour évaluer les besoins spécifiques de votre installation, consultez la page analyse du risque foudre et étude technique et demandez une étude sur mesure.

Sources

Les prescriptions de cet article s’appuient sur la NF EN 62305-3, l’IEC 62305-3:2024, les annexes techniques DDAE et les ressources de Techniques de l’Ingénieur sur la protection des bâtiments.

Questions fréquentes

Quelle est la distance de protection assurée par un paratonnerre ?

Une analyse du risque foudre permet de déterminer la configuration adaptée à un bâtiment donné.

Quelles sont les règles à respecter pour installer un paratonnerre ?

L’installation doit suivre un tracé de descente le plus court et rectiligne possible, avec un rayon de courbure supérieur à 20 centimètres et des conducteurs normalisés en cuivre étamé, comme le précisent les annexes techniques DDAE. L’équipotentialité avec les masses métalliques proches et une prise de terre sous 10 ohms complètent ces exigences.

Quelle réglementation encadre les paratonnerres pour les bâtiments ?

Les installations de protection contre la foudre relèvent des normes NF EN 62305 et NF C 17-102, qui fixent les exigences de conception, d’installation et de vérification des systèmes. Certaines installations industrielles classées sont en outre soumises à des prescriptions spécifiques détaillées dans le dossier de demande d’autorisation environnementale du site concerné.

Quelle norme encadre le câblage d’un conducteur de descente contre la foudre ?

Le câblage des conducteurs de descente est encadré par la NF EN 62305-3, qui interdit l’usage de conducteurs en brins ou tressés et impose des matériaux normés comme le cuivre étamé. La norme NF EN IEC 62561 complète ce cadre en fixant les exigences applicables aux composants de connexion.
