Une mise à la terre industrielle efficace évacue les courants de défaut avant qu’ils ne deviennent dangereux, protège les personnes en permettant le déclenchement des protections différentielles, et préserve les équipements sensibles. La référence pratique reste la norme NF C 15-100, qui fixe un repère usuel de résistance de terre souvent cité autour de 100 Ω selon la configuration de l’installation.

En bref:

  • La résistance de terre recommandée dans une installation industrielle est généralement autour de 100 ohms, selon la norme NF C 15-100.
  • La mise à la terre évacue surtensions et charges statiques, contrairement aux interrupteurs différentiels qui protègent uniquement contre les fuites de courant.
  • La sélection de l’électrode dépend principalement des caractéristiques du sol et de l’accès disponible, plutôt que de ses performances théoriques.
  • La vérification de la continuité doit inclure tous les points éloignés de la prise de terre, pas uniquement la barrette principale, pour garantir la protection.
  • Un dossier technique à jour et une maintenance régulière sont essentiels pour assurer la conformité et la sécurité d’une prise de terre industrielle.
Indelec
Sécurisez votre mise à la terre industrielle
Indelec propose des solutions de mise à la terre, de protection contre la foudre, ainsi que des services d’installation et de maintenance.

Découvrir les solutions Indelec

Table des matières

Pourquoi la mise à la terre est indispensable sur un site industriel

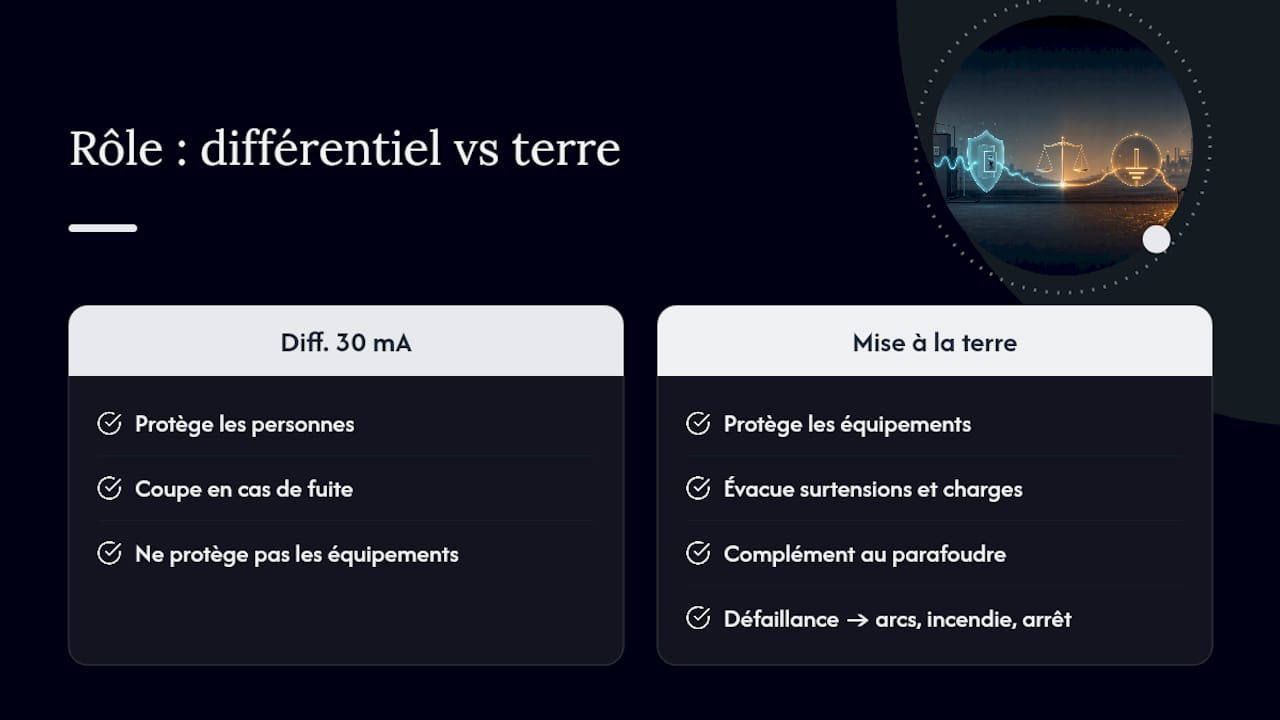

La confusion la plus fréquente sur un site de production consiste à mélanger deux fonctions distinctes. Les interrupteurs différentiels à 30 mA protègent les personnes en coupant le courant dès qu’une fuite est détectée. La mise à la terre, elle, protège les équipements en évacuant surtensions et charges statiques, en complément d’un parafoudre.

Une terre défaillante ne se limite pas à un défaut administratif. Elle génère des arcs électriques, favorise l’incendie et peut interrompre un process complet pendant plusieurs heures. Sur les sites classés Seveso ou ATEX, ces défaillances prennent une dimension réglementaire : le Code de l’environnement encadre les risques technologiques et impose des dispositifs de surveillance renforcés dès qu’une atmosphère explosive est possible.

Pourquoi la mise à la terre est indispensable sur un site industriel — overview diagram

Quelles méthodes de prise de terre pour un site industriel ?

Le choix de l’électrode dépend presque toujours de la nature du sol et de l’accès disponible plus que d’une préférence technique. Les méthodes courantes présentent chacune des limites qu’il faut évaluer avant de lancer les travaux :

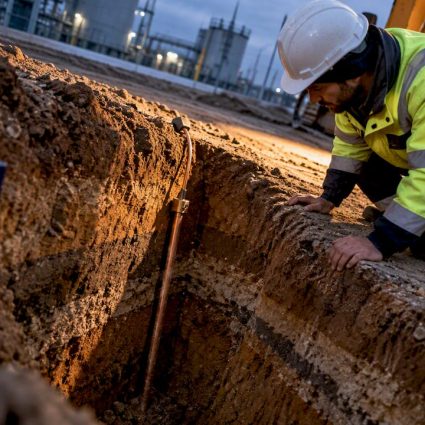

  • Piquets verticaux : rapides à poser, efficaces sur sol homogène, mais leur nombre grimpe vite si la résistivité dépasse quelques centaines d’ohms par mètre.
  • Boucle en fond de fouille : la solution la plus adaptée en construction neuve, posée avant coulage des fondations, avec une continuité généralement excellente.
  • Conducteurs enterrés en tranchée : pertinents en rénovation lourde quand le terrain le permet, mais sensibles à la corrosion si les matériaux ne sont pas bien choisis.
  • Prises profondes et électrodes spéciales : réservées aux sols à forte résistivité (roche, sable sec), souvent combinées à plusieurs profondeurs et à des matériaux de contact comme la bentonite pour réduire la résistance de l’ensemble.

Le vrai critère de choix n’est pas la performance théorique de l’électrode, mais sa compatibilité avec les contraintes du site : accès au sol, présence de dalles béton, risque de corrosion sur le long terme.

Comment concevoir un réseau de terre industriel fiable ?

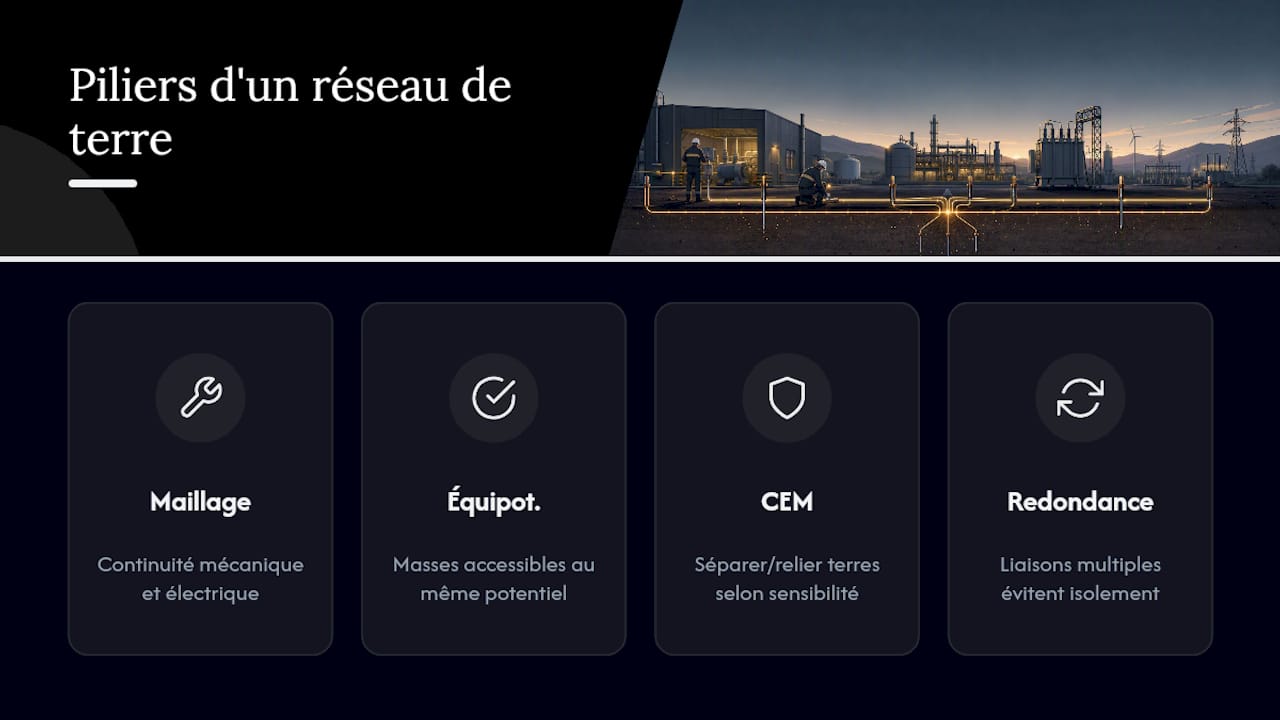

Un réseau de terre bien conçu repose sur trois piliers rarement traités avec la même rigueur : le maillage, la liaison équipotentielle et les contraintes de compatibilité électromagnétique. Le maillage doit assurer une continuité mécanique et électrique entre chaque masse métallique du bâtiment, des charpentes aux chemins de câbles, sans point de rupture caché derrière une cloison ou un faux plancher.

Les trois piliers d’un réseau de terre industriel

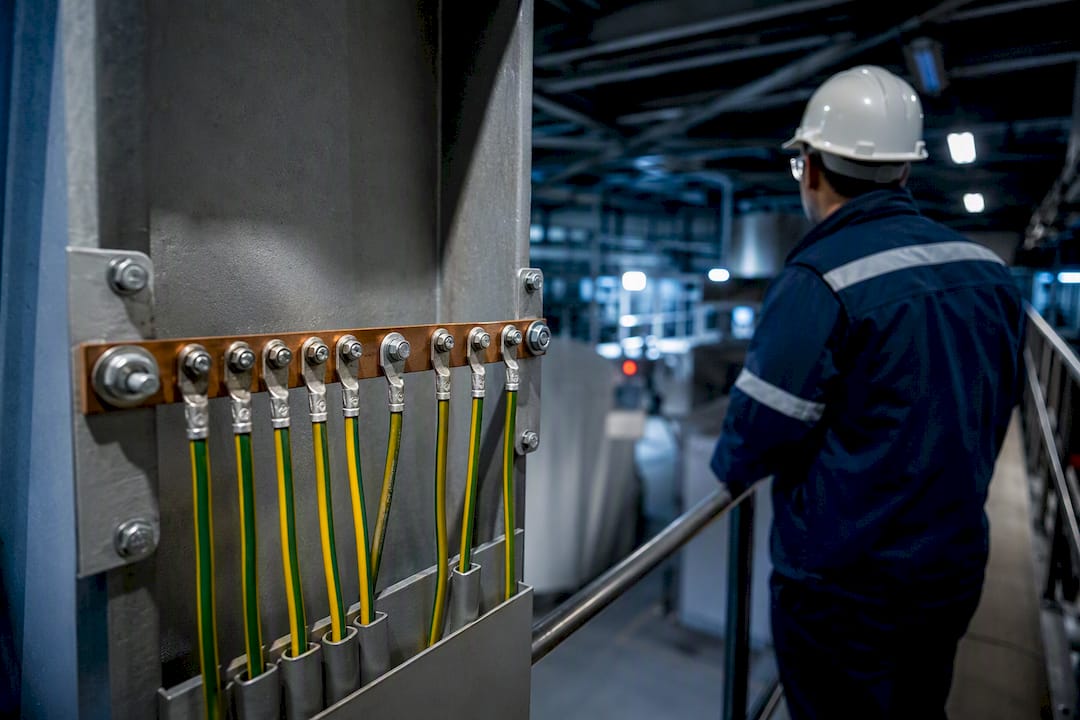

La liaison équipotentielle prend une importance particulière dans les zones à risque : salles électriques, ateliers humides, locaux abritant des équipements de mesure sensibles. Chaque masse conductrice accessible dans ces zones doit être reliée au même potentiel de référence, sinon une différence de tension peut apparaître entre deux points que l’on pensait équivalents.

Les règles de compatibilité électromagnétique ajoutent une couche de complexité propre à l’industrie. Séparer ou relier les réseaux de terre selon la sensibilité des équipements devient un choix d’ingénierie : un automate ou un capteur de précision réagit mal à des perturbations transmises par un réseau de terre partagé avec un moteur de forte puissance. La redondance des liaisons, souvent négligée en phase de conception, évite qu’une seule connexion défaillante isole une zone entière du réseau général.

Comment mesurer et valider une prise de terre en industrie ?

La mesure de résistance au telluromètre reste l’essai de référence, réalisé au niveau de la barrette de coupure pour isoler la prise de terre du reste de l’installation pendant le test. Mais un chiffre correct à cet endroit ne garantit rien plus loin dans le bâtiment.

Un point trop souvent négligé sur chantier : la continuité doit être vérifiée jusqu’aux masses les plus éloignées, pas seulement à la barrette. Une mesure isolée à la barrette peut masquer un conducteur sectionné entre ce point et une prise de courant située à l’autre bout de l’atelier, ce qui annule la protection de cette prise sans que rien ne le signale lors du test principal.

Le protocole complet comprend :

  • La mesure de résistance de terre au telluromètre, en respectant les conditions d’humidité du sol au moment de l’essai.
  • Le contrôle de continuité vers chaque masse éloignée, avec un ohmmètre adapté aux faibles résistances.
  • La comparaison au seuil retenu pour l’installation, généralement inférieur à 100 Ω selon la NF C 15-100, mais parfois abaissé selon le type de récepteur protégé.

Maintenance et dossier technique : ce qu’il faut consigner

La conformité d’une prise de terre n’est jamais acquise une fois pour toutes. Les procédures de consignation recommandées par l’INRS rappellent qu’une mise à la terre et en court-circuit doit accompagner toute intervention sur ou près d’une installation électrique, ce qui suppose un dossier à jour et accessible.

  1. Vérification initiale à la mise en service, avant toute mise sous tension du bâtiment.
  2. Contrôle périodique, dont la fréquence dépend du type de site et du niveau de risque (annuel sur sites classés, plus espacé ailleurs).
  3. Contrôle systématique après travaux ou incident, notamment après une intervention sur les fondations ou un événement orageux marqué.
  4. Tenue du dossier technique : plans à jour, relevés de mesure datés, étiquetage des barrettes, certificats de conformité archivés.
  5. Procédure corrective immédiate dès qu’une valeur dépasse le seuil retenu, avec ajout d’électrodes ou traitement du sol si nécessaire.

Les erreurs qui compromettent une installation industrielle

Certaines erreurs reviennent avec une régularité frappante sur les sites que l’on audite. Utiliser une canalisation métallique d’eau ou de gaz comme prise de terre reste tentant en dépannage, mais cette pratique n’offre aucune garantie de continuité dans le temps : mieux vaut une vraie liaison équipotentielle dédiée.

Conseil de pro :Vérifiez que la barrette de coupure reste physiquement accessible en permanence, sans caisse ni palette entreposée devant. Un technicien qui ne peut pas l’atteindre en urgence perd un temps précieux, et les connexions non traitées contre la corrosion perdent en fiabilité bien plus vite que prévu.

La continuité des équipements mobiles, pinces et brides de terre notamment, mérite une vérification avant chaque opération à risque, pas seulement lors du contrôle annuel.

Ce que le terrain nous apprend sur les prises de terre profondes

Sur les sols à forte résistivité, une étude de sol préalable change radicalement l’approche : combiner plusieurs électrodes à des profondeurs variées donne des résultats plus stables qu’une multiplication de piquets en surface. Nous observons systématiquement le même écart entre les installations pensées dès la conception et celles corrigées après coup, une fois le bâtiment occupé et les accès contraints.

Le point d’attention qui revient le plus souvent sur chantier : la continuité vers les équipements éloignés, largement sous estimée face à la seule mesure de résistance. Pour aller plus loin, notre page sur la fonction du réseau de mise à la terre détaille le dimensionnement du maillage.

Une étude technique pour sécuriser votre installation

Des entreprises spécialisées conçoivent et installent des systèmes de prise de terre profonde adaptés aux sols difficiles, complétés par des audits techniques, des interventions de maintenance préventive et la délivrance de certificats de conformité.

Indelec

Sur un site industriel, la difficulté ne vient rarement du principe de la mise à la terre lui-même : elle vient de sa mise en œuvre concrète sur un terrain contraint, avec des délais de production à respecter et des zones à risque à sécuriser sans interrompre l’activité. C’est là qu’un audit préalable fait la différence, en identifiant les électrodes adaptées avant que le chantier ne commence. Consultez notre exemple d’installation complète associant prise de terre, paratonnerre et parafoudre, ou demandez une étude technique pour votre site.

Perspective éditoriale : ce que révèlent les chantiers industriels

La plupart des guides traitent la mise à la terre comme un sujet de conformité administrative, un chiffre à obtenir puis à oublier. Cette lecture rate l’essentiel : une prise de terre n’est pas un état, mais un système vivant qui se dégrade avec la corrosion, les travaux successifs et les modifications de bâtiment jamais reportées sur les plans.

Le vrai risque n’est presque jamais l’absence de prise de terre, c’est la fausse confiance qu’inspire une mesure ponctuelle correcte à la barrette. Un dossier technique tenu à jour vaut souvent plus qu’une électrode supplémentaire enfoncée dans le sol. C’est ce décalage entre le réflexe réglementaire et la réalité physique du terrain qui explique pourquoi tant de non conformités ne sont découvertes qu’après un incident.

— INDELEC

Sources

Pour approfondir : la norme NF C 15-100 sur les seuils de résistance, les recommandations de l’INRS sur la prévention du risque électrique, le guide Promotelec sur les étapes d’installation, et la page normes d’Indelec pour les documents techniques de référence.
