Analyse du risque foudre : guide complet pour l’industrie
TL;DR:
- Une évaluation précise du risque foudre est essentielle pour éviter sous- ou sur-protection coûteuse.
- Les normes IEC 62305-2 et NFC 17-102 guident la méthodologie d’analyse et de dimensionnement.
- La maintenance régulière et la mise à jour des analyses garantissent une protection efficace et réglementaire.
En France, près de 2 millions d’impacts de foudre frappent le territoire chaque année, causant jusqu’à 25 décès et des milliers d’incidents industriels. Pourtant, un nombre surprenant d’installations restent sous-protégées, non par manque de réglementation, mais par méconnaissance des méthodes d’évaluation. L’analyse du risque foudre, encadrée par des normes précises, n’est pas une formalité administrative. C’est un outil de décision concret. Dans ce guide, nous vous présentons les enjeux réels, le cadre normatif applicable, la méthodologie de calcul et les bonnes pratiques terrain pour protéger vos infrastructures avec rigueur.
Table des matières
- Pourquoi analyser le risque foudre ? Enjeux et conséquences industrielles
- Normes et cadre réglementaire : IEC 62305-2, NFC 17-102 & évolutions
- Méthodologie d’analyse : calculs, données clés et interprétation
- Application terrain et bonnes pratiques pour l’industrie
- Ce que beaucoup oublient dans l’analyse du risque foudre industriel
- Solutions professionnelles pour votre analyse du risque foudre
- Questions fréquentes sur l’analyse du risque foudre
Points Clés
| Point | Détails |
|---|---|
| Normes de référence | L’IEC 62305-2 est la base obligatoire de toute analyse de risque foudre industrielle en France. |
| Réalité du risque | La foudre cause chaque année des milliers d’incidents et des millions d’euros de pertes dans l’industrie. |
| Méthode d’analyse efficace | Un audit de site, l’utilisation des bons paramètres (Ng/NSG) et l’interprétation des résultats sont essentiels pour protéger efficacement vos installations. |
| Actions prioritaires | Installez des parafoudres conformes, assurez une bonne mise à terre et programmez des maintenances régulières pour réduire drastiquement le risque. |
Pourquoi analyser le risque foudre ? Enjeux et conséquences industrielles
La foudre ne frappe pas au hasard, mais ses effets sont souvent sous-estimés. En France, elle provoque chaque année 15 000 à 20 000 incendies industriels, plus de 15 millions d’euros de dégâts aux réseaux de télécommunication et entre 15 et 25 décès. Ces chiffres ne reflètent qu’une partie de la réalité, car les pannes d’équipements, les arrêts de production et les pertes de données ne sont pas toujours comptabilisés.
Un seul impact de foudre peut paralyser une ligne de production pendant plusieurs jours, générant des pertes bien supérieures au coût d’une installation de protection complète.
Les risques foudre en industrie se divisent en deux grandes catégories. Les impacts directs touchent physiquement la structure : toiture, équipements extérieurs, mâts. Les impacts indirects, eux, transitent par les réseaux électriques ou de communication sous forme de surtensions. Ces derniers sont souvent plus destructeurs, car ils atteignent les automates, les serveurs et les capteurs au cœur même de vos process.
Voici les principales conséquences à anticiper :
- Incendies sur les toitures, les armoires électriques ou les stockages
- Destruction d’équipements électroniques sensibles par surtension
- Interruption de production avec effet domino sur la chaîne logistique
- Non-conformité réglementaire exposant l’exploitant à des responsabilités légales
- Perte de données critiques dans les systèmes de contrôle industriel
La densité de foudroiement locale, exprimée en Ng (nombre d’impacts au km² par an), varie fortement selon les régions. Un site en zone de forte activité orageuse avec des structures métalliques élevées présente un risque bien supérieur à un bâtiment bas en zone peu exposée. Sans analyse formelle, vous naviguez à l’aveugle. Pour savoir comment protéger ses bâtiments industriels efficacement, l’évaluation préalable du risque est le point de départ incontournable.
La mauvaise évaluation du risque a un coût réel. Une protection surdimensionnée mobilise des budgets inutiles. Une protection sous-dimensionnée expose à des sinistres dont le coût dépasse souvent de dix à vingt fois celui d’une installation correcte dès le départ.
Normes et cadre réglementaire : IEC 62305-2, NFC 17-102 & évolutions
Face à ces enjeux, des normes structurent l’évaluation et la gestion du risque. La référence principale est la norme IEC 62305-2, transposée en France sous l’appellation NF EN IEC 62305-2. Elle définit une méthodologie en 5 étapes : identification des paramètres du site, calcul des fréquences d’impact, évaluation des risques, comparaison aux seuils tolérables, puis choix des mesures de protection.
Pour les sites équipés de paratonnerres à dispositif d’amorçage (PDA), la NFC 17-102 s’applique en complément. Elle calcule le rayon de protection en fonction du niveau de protection choisi et du temps d’avance à l’amorçage du PDA.
| Critère | IEC 62305-2 | NFC 17-102 |
|---|---|---|
| Champ d’application | Tous types de structures | PDA/ESE uniquement |
| Méthode de calcul | Risque global R | Rayon de protection RP |
| Niveaux de protection | I à IV | I à IV |
| Usage en France | Obligatoire (industrie) | Complémentaire PDA |
| Intégration surtensions | Oui | Partielle |
Les évolutions de 2024 apportent des changements importants à connaître :
- Unification du risque en un indicateur Total Risk R simplifié
- Introduction du NSG (densité de foudroiement au sol), plus précis que le Ng traditionnel
- Intégration des systèmes TWS (Thunder Warning Systems) dans la gestion du risque résiduel
- Meilleure prise en compte des guides IEC 62305 pour les infrastructures critiques
Ces mises à jour reflètent une réalité terrain : le changement climatique intensifie l’activité orageuse, et les systèmes de protection doivent s’adapter. La conformité aux normes foudre n’est donc pas un état figé, c’est un processus continu.
Conseil de pro : Pour tout site équipé d’un PDA en France, appliquez systématiquement le double référentiel IEC 62305-2 et NFC 17-102. L’un évalue le risque global, l’autre valide le dimensionnement du paratonnerre. Les deux sont nécessaires pour une conformité complète et défendable en cas de sinistre.
Méthodologie d’analyse : calculs, données clés et interprétation
Avec ce cadre normatif établi, comment appliquer concrètement la méthodologie sur le terrain ? La formule de base est R = N × P × L, où N représente la fréquence annuelle d’impacts, P la probabilité de dommage et L les pertes relatives associées. Ce calcul s’applique à chaque composante de risque : personnes, biens, services.

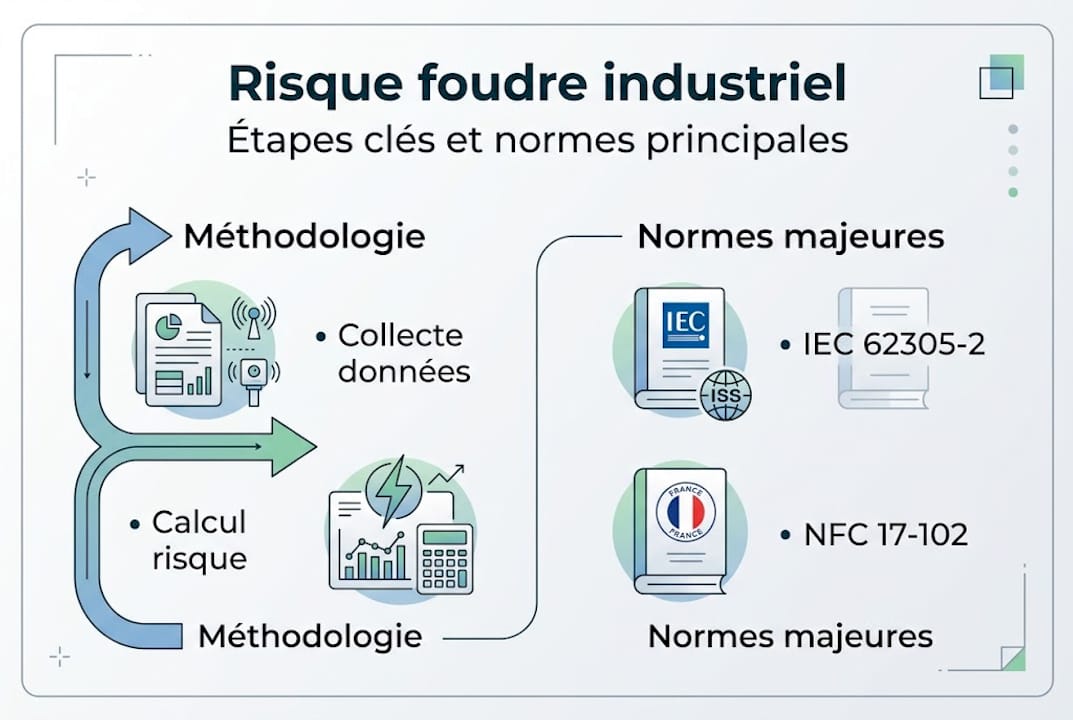

Voici les étapes structurées de l’analyse :
- Collecte des données : densité de foudroiement Ng ou NSG local, dimensions et hauteur du site, type de construction, environnement immédiat
- Identification des zones : points d’entrée des réseaux, équipements sensibles, zones à risque d’incendie ou d’explosion
- Calcul des fréquences d’impact : direct sur la structure, sur les lignes entrantes, dans l’environnement proche
- Évaluation des composantes de risque : R1 (perte de vie humaine), R2 (perte de service public), R3 (perte économique)
- Comparaison aux seuils tolérables et choix du niveau de protection adapté
L’édition 2024 de la norme unifie ces composantes en un risque total R, ce qui simplifie la lecture mais exige une maîtrise des paramètres NSG.
| Type de site | Risque tolérable R_T (humain) | Risque tolérable R_T (économique) |
|---|---|---|
| Habitation | 10⁻⁴ | 10⁻³ |
| Site industriel standard | 10⁻⁵ | 10⁻³ |
| Site SEVESO / critique | 10⁻⁶ | 10⁻⁴ |
| Infrastructure publique | 10⁻⁵ | 10⁻³ |
Un site industriel standard avec des équipements électroniques sensibles et une densité Ng de 2,5 impacts/km²/an peut facilement dépasser le seuil tolérable sans protection adéquate. Le guide pratique protection foudre détaille ces scénarios avec des exemples concrets.
Conseil de pro : Ne sous-estimez jamais les impacts indirects dans vos calculs. Sur un site industriel connecté, les surtensions via les réseaux électriques et de communication représentent souvent 70 à 80 % du risque économique total. Intégrez systématiquement les lignes de service dans votre périmètre d’analyse.
Application terrain et bonnes pratiques pour l’industrie
Après la méthodologie, il reste à concrétiser l’évaluation via un plan d’action robuste. L’analyse du risque foudre ne vaut que si elle débouche sur des décisions techniques précises et une mise en œuvre rigoureuse.
Les étapes terrain essentielles sont les suivantes :
- Audit initial : visite du site, relevé des structures, identification des équipements critiques et des points d’entrée des réseaux
- Collecte des données locales : Ng ou NSG auprès des bases de données météorologiques, historiques d’incidents
- Calculs formalisés selon IEC 62305-2, documentés et traçables
- Choix techniques : type de paratonnerre, nombre de conducteurs de descente, dimensionnement des parafoudres
- Installation conforme : mise à terre inférieure à 10 Ω, liaisons équipotentielles, parafoudres conformes NF C 15-100
- Maintenance planifiée : vérification périodique des connexions, des prises de terre et des parafoudres
Pour les infrastructures industrielles, l’analyse du risque doit précéder la conception, pas suivre l’installation. Intégrer les parafoudres et la mise à terre dès la phase projet coûte deux à trois fois moins cher qu’une reprise après sinistre.
Les impacts indirects causent généralement plus de dégâts économiques que les impacts directs dans l’industrie. C’est pourquoi la protection des réseaux entrants, souvent négligée, doit figurer en priorité dans votre plan d’action.
Pour les cas spécifiques, des règles supplémentaires s’appliquent. Les sites SEVESO exigent une analyse renforcée avec seuils R_T plus stricts. Les lignes télécom et de contrôle nécessitent des parafoudres de type 3. L’intégration de systèmes TWS permet d’anticiper les orages et de déclencher des procédures d’arrêt préventif sur les équipements les plus sensibles.
Conseil de pro : Pour les sites à risque élevé (niveau I ou II), planifiez une maintenance visuelle annuelle minimum et un contrôle complet tous les deux ans. Documentez chaque intervention : en cas de sinistre, la traçabilité de la maintenance est un argument juridique et assurantiel déterminant. Évitez les erreurs courantes protection foudre en consultant les types de protection foudre adaptés à votre contexte.
Ce que beaucoup oublient dans l’analyse du risque foudre industriel
Toutes ces mesures paraissent claires sur le papier, mais les pièges invisibles sont nombreux. Après des décennies d’expérience sur des sites industriels complexes, nous observons une erreur récurrente : confondre le calcul théorique avec l’analyse réelle du risque.
Les logiciels de calcul automatisé sont des outils utiles, pas des oracles. Ils produisent des résultats fiables uniquement si les données d’entrée sont exactes et complètes. Or, la densité NSG locale, la configuration réelle des réseaux entrants ou la présence de structures métalliques adjacentes sont souvent mal renseignées. Un calcul parfait sur des données approximatives donne une fausse sécurité.
La sous-estimation du risque indirect est l’autre angle mort majeur. Les incidences de la foudre sur équipements électriques industriels montrent que les surtensions transitoires détruisent des automates et des capteurs sans laisser de trace visible. Sans audit terrain par un spécialiste, ces vulnérabilités passent inaperçues dans les calculs.
Enfin, l’analyse du risque n’est pas un document à produire une fois pour toutes. Chaque modification d’infrastructure, chaque ajout d’équipement, chaque extension de bâtiment change les paramètres. Une vision dynamique, avec réévaluation après tout changement significatif, est la seule approche qui tient sur la durée.
Solutions professionnelles pour votre analyse du risque foudre
Passer de l’analyse à l’action concrète demande un accompagnement structuré par des spécialistes qui connaissent les contraintes réelles de l’industrie. Chez Indelec, nous intervenons à chaque étape : évaluation initiale du risque, conception de l’installation, mise en conformité et maintenance planifiée.
Notre service d’analyse et d’installation couvre l’intégralité du périmètre IEC 62305-2 et NFC 17-102, avec des rapports documentés et traçables. Nos solutions aux normes intègrent les dernières évolutions réglementaires de 2024, y compris l’approche NSG et les systèmes TWS. Vous pouvez également consulter nos exemples de réalisations sur des sites industriels comparables au vôtre. Contactez-nous pour un audit personnalisé et obtenez une évaluation précise de votre niveau de risque actuel.
Questions fréquentes sur l’analyse du risque foudre
À quelle fréquence doit-on réaliser une analyse du risque foudre sur un site industriel ?
Une analyse complète est recommandée tous les deux ans ou après tout changement de configuration ou d’activité du site. Pour les niveaux de protection I, une maintenance annuelle visuelle est également requise.
Quelle différence entre un impact direct et indirect de la foudre ?
Un impact direct touche physiquement le bâtiment, tandis qu’un impact indirect provoque des surtensions via les réseaux. Les impacts indirects engendrent souvent plus de pertes économiques que les impacts directs sur les équipements industriels.
Quels documents fournir pour une analyse du risque foudre conforme ?
Il faut les plans du site, le schéma des réseaux, la localisation Ng/NSG locale, la liste des équipements sensibles et les historiques d’incident foudre disponibles.
La norme IEC 62305-2 est-elle obligatoire en France ?
Elle s’impose sur la majorité des projets industriels, complétée par la NFC 17-102 pour les sites équipés de paratonnerres à dispositif d’amorçage. La méthodologie en 5 étapes de la NF EN IEC 62305-2 constitue la base réglementaire de référence en France.
