Types de protocoles de maintenance électrique : le bon choix
Un protocole de maintenance électrique se choisit selon deux axes : la criticité de l’équipement pour la sécurité et la continuité, et la disponibilité des données pour l’analyser. Les types de protocoles maintenance électrique se répartissent en quatre familles principales : la maintenance corrective (après panne), la préventive systématique (calendaire, à intervalles fixes), la préventive conditionnelle (déclenchée par un état constaté) et la prédictive (pilotée par l’analyse de tendances). Une cinquième logique, l’amélioration continue, vient ajuster les trois autres dans le temps.
La règle de priorisation est simple : plus un actif est critique pour la sécurité ou la production, plus vous devez investir dans du conditionnel ou du prédictif. Pour un équipement secondaire, le correctif maîtrisé reste souvent le choix le plus rationnel. Toute cette architecture s’inscrit dans le cadre de la norme NF C 18-510, qui impose des habilitations précises selon la nature de l’intervention : BR pour le dépannage basse tension, B1/B2 pour l’exécution de travaux BT, H1/H2 pour la haute tension.
- Maintenance corrective : intervention après défaillance constatée
- Maintenance préventive systématique : intervalle fixe, indépendant de l’état réel
- Maintenance préventive conditionnelle : déclenchée par un seuil ou un signe d’usure
- Maintenance prédictive : anticipation par analyse de données et de tendances
- Amélioration continue : ajustement des fréquences et des gammes à partir des retours terrain
Points clés
La fiabilité d’une installation électrique dépend moins du type de protocole choisi que de la rigueur avec laquelle il est documenté, exécuté par du personnel habilité et ajusté grâce aux indicateurs GMAO.
| Point | Détails |
|---|---|
| Classer les actifs par criticité | Utilisez MTBF et MTTR pour décider quels équipements méritent du conditionnel ou du prédictif. |
| Respecter les habilitations NF C 18-510 | Vérifiez BR, B1/B2 ou H1/H2 selon la tension et le type de tâche avant chaque intervention. |
| Standardiser les checklists | Formulez chaque étape avec une valeur mesurable, jamais une simple case conforme/non conforme. |
| Centraliser l’historique en GMAO | Enregistrez photos, mesures et codes panne pour ajuster les fréquences dans le temps. |
| Faire appel à un prestataire expérimenté | Indelec accompagne l’audit, le déploiement des gammes et l’intégration GMAO pour les installations industrielles. |
Table des matières
- Quels sont les types de protocoles de maintenance électrique ?
- Préventif systématique, conditionnel ou prédictif : comment choisir ?
- Comment structurer un protocole de maintenance électrique ?
- Comment prioriser les équipements et choisir la bonne stratégie ?
- Quelles fréquences appliquer selon le type d’équipement ?
- Quels indicateurs suivre pour ajuster vos protocoles ?
- Quelles habilitations intégrer dans vos protocoles ?
- Quels outils pour la maintenance prédictive électrique ?
- Quel modèle de checklist utiliser pour une intervention électrique ?
- Comment un prestataire spécialisé déploie ces protocoles sur site ?
- Pourquoi la méthode compte plus que le matériel
- Se faire accompagner pour déployer ces protocoles
- Questions fréquentes sur les protocoles de maintenance électrique
- Sources
Quels sont les types de protocoles de maintenance électrique ?
Cinq types de maintenance sont généralement reconnus dans l’industrie : préventive, corrective, prévisionnelle, systématique et conditionnelle, chacun répondant à un déclencheur et produisant un livrable différent, comme le rappelle Praxedo. La maintenance corrective se déclenche par une panne ou un défaut avéré, elle produit un rapport d’incident et une action de remise en état. La préventive systématique repose sur un échéancier fixé à l’avance, qu’il pleuve ou qu’il vente sur l’installation, avec pour livrable une checklist signée à chaque passage. La préventive conditionnelle démarre quand un capteur ou un contrôle visuel révèle un état anormal, avec un compte rendu de mesure comme trace. La prédictive s’appuie sur une tendance dans le temps, thermographie répétée ou dérive de courant, et débouche sur une alerte avant défaillance.
| Type de protocole | Principe | Cas d’usage typique |
|---|---|---|
| Corrective | Intervention après panne constatée | Éclairage secondaire, équipement non critique |
| Préventive systématique | Intervalle calendaire fixe | Contrôle annuel d’un tableau de distribution non critique |
| Préventive conditionnelle | Déclenchée par un état ou un seuil | Onduleur avec surveillance de température |
| Prédictive | Analyse de tendance et anticipation | Tableau de distribution critique, poste HTA/BT |
Un tableau de distribution alimentant une ligne de production continue justifie un protocole conditionnel voire prédictif : une coupure imprévue coûte largement plus qu’un capteur de température. À l’inverse, un circuit d’éclairage secondaire se traite très bien en préventif systématique annuel, complété d’un correctif classique en cas de panne d’ampoule ou de ballast.
Préventif systématique, conditionnel ou prédictif : comment choisir ?
La différence tient moins au vocabulaire qu’aux outils déployés. Le préventif systématique se satisfait d’un calendrier et d’une checklist papier ou numérique : on inspecte, on resserre, on teste, à date fixe. Le conditionnel demande un minimum d’instrumentation, souvent un capteur simple ou une mesure ponctuelle, une pince ampèremétrique, une caméra thermique portable, un contrôleur d’isolement. Le prédictif va plus loin : il consolide plusieurs mesures dans le temps pour repérer une dérive avant qu’elle ne devienne un incident.
Trois indices déclenchent typiquement une bascule vers le conditionnel ou le prédictif :
- Un échauffement anormal détecté par thermographie sur une connexion ou un disjoncteur
- Une vibration inhabituelle sur un moteur ou un transformateur
- Une dérive progressive du courant de fuite ou de la résistance d’isolement
Conseil de pro :Ne migrez vers le conditionnel ou le prédictif que lorsque vous disposez d’au moins six mois d’historique fiable sur l’équipement concerné. Basculer trop vite, sans données de référence, produit des seuils d’alerte mal calibrés et des interventions inutiles.
Comment structurer un protocole de maintenance électrique ?
Un protocole exploitable en gestion de maintenance assistée par ordinateur (GMAO) repose sur une structure standard. Sans cette rigueur administrative, il devient impossible d’ajuster les fréquences a posteriori, un point que souligne le guide pratique de maintenance industrielle d’Ase-Serem.
- Gamme d’opération : liste ordonnée des tâches à réaliser sur l’équipement
- Périodicité : fréquence exacte, exprimée en jours, mois ou heures de fonctionnement
- Habilitation requise : niveau NF C 18-510 nécessaire pour chaque étape
- Étapes détaillées : consignation, contrôle, mesure, réarmement
- Critères d’acceptation ou de rejet : valeurs seuils qui déclenchent une action corrective
Chaque intervention doit produire un livrable homogène : compte rendu daté, photos horodatées, valeurs mesurées, actions correctives engagées. Ce sont ces éléments qui alimentent l’historique GMAO et permettent, plus tard, de resserrer ou d’espacer une périodicité en connaissance de cause. Pour rédiger une checklist réellement exploitable par un intervenant habilité, formulez chaque étape comme une action vérifiable, avec une valeur attendue, pas une simple case à cocher vague.
Comment prioriser les équipements et choisir la bonne stratégie ?
La priorisation croise deux critères : la criticité de l’actif et le coût du risque associé à sa défaillance. Les meilleures pratiques de maintenance recommandent d’utiliser le temps moyen entre pannes (MTBF) et le temps moyen de réparation (MTTR) pour objectiver cette criticité, plutôt que de se fier à l’intuition, comme le détaille COGEP dans son guide des bonnes pratiques.
L’erreur la plus fréquente chez les responsables maintenance consiste à traiter tous les équipements de la même façon, en appliquant un protocole uniforme faute de temps pour segmenter le parc. Une matrice simple suffit pourtant à trancher : un actif à criticité élevée et coût de panne élevé mérite du prédictif ou du conditionnel serré ; un actif à criticité faible et coût de panne faible peut rester en correctif pur, sans que cela relève de la négligence. Entre ces deux extrêmes, le préventif systématique fait le travail. Une fois ce classement posé, il s’intègre directement dans la GMAO sous forme de champ « niveau de criticité », ce qui permet de trier automatiquement les priorités d’intervention chaque semaine.

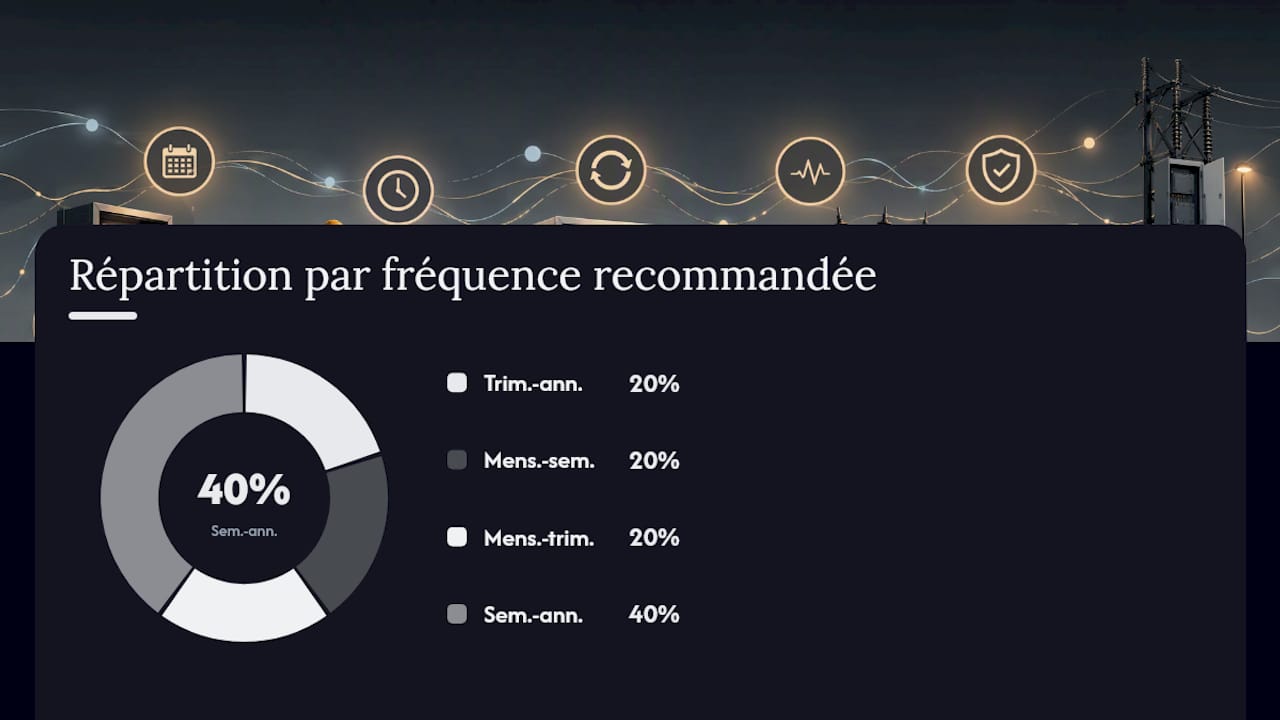

Quelles fréquences appliquer selon le type d’équipement ?
Les routines varient fortement selon la famille d’équipement, mais certains repères reviennent systématiquement dans la documentation opérationnelle des services de maintenance électrique.
| Équipement | Opération type | Fréquence recommandée |
|---|---|---|
| Sous-station / poste HTA-BT | Thermographie, resserrage connexions | Trimestrielle à annuelle |
| Tableau de distribution | Inspection visuelle, test isolement | Mensuelle à semestrielle |
| Onduleur | Contrôle batteries, test de charge | Mensuelle à trimestrielle |
| Éclairage secondaire | Inspection visuelle, remplacement | Semestrielle à annuelle |
| Bus-way (canalisation préfabriquée) | Contrôle connexions, thermographie | Semestrielle à annuelle |
Certains constructeurs formalisent cette segmentation en distinguant plusieurs niveaux d’entretien, du contrôle utilisateur quotidien jusqu’à l’intervention experte, à l’image des procédures détaillées par Schneider Electric pour ses disjoncteurs MTZ.
- Quotidien : contrôle visuel rapide par un opérateur formé, sans habilitation particulière
- Mensuel à trimestriel : mesures et resserrages par un technicien habilité BR ou B1
- Semestriel à annuel : thermographie complète et test d’isolement par un habilité B2 ou H2
Quels indicateurs suivre pour ajuster vos protocoles ?
Le pilotage d’un plan de maintenance électrique repose sur une poignée d’indicateurs qui, lus ensemble, disent si vos fréquences sont bien calibrées. Le MTBF mesure le temps moyen entre deux pannes ; le MTTR, le temps moyen de réparation. Le taux de disponibilité en découle directement. Un dernier indicateur souvent sous-utilisé : le ratio d’interventions planifiées contre imprévues, qui révèle si votre stratégie préventive tient réellement la route.
Un MTBF qui se dégrade sur un équipement en préventif systématique signale qu’il faut soit resserrer la périodicité, soit basculer vers du conditionnel. À l’inverse, un taux d’interventions planifiées élevé sans incident depuis longtemps peut indiquer une fréquence trop serrée, donc du gaspillage de ressources.
Conseil de pro :Analysez ces indicateurs au minimum une fois par mois pour les actifs critiques, et fixez un seuil d’alerte explicite, par exemple un MTTR qui dépasse de 20 % sa moyenne historique sur trois interventions consécutives. Sans seuil écrit, l’alerte reste une impression, pas une décision.
Quelles habilitations intégrer dans vos protocoles ?
La norme NF C 18-510 fixe le cadre légal de toute intervention électrique en France, et son intégration dans les gammes techniques n’est pas une formalité annexe : elle détermine qui a le droit de faire quoi, à quel moment. L’habilitation BR couvre le dépannage général en basse tension ; B1 et B2 s’appliquent à l’exécution de travaux BT selon le niveau de responsabilité ; H1 et H2 concernent la haute tension.
Structurer les responsabilités suppose de répondre à trois questions pour chaque tâche de la gamme : qui signe l’ordre de mission, qui exécute physiquement, qui contrôle le résultat avant remise en service. Cette répartition conditionne directement le planning, puisqu’un habilité H2 est une ressource plus rare et plus coûteuse qu’un habilité BR.
- Vérifier l’habilitation en cours de validité avant chaque intervention planifiée
- Joindre la procédure de consignation et de déconsignation à la gamme technique
- Exiger le port des équipements de protection individuelle adaptés au niveau de tension
- Archiver le titre d’habilitation dans le dossier GMAO de l’équipement concerné
Un workflow de sécurité électrique structuré facilite grandement cette traçabilité, notamment quand plusieurs équipes interviennent sur le même site.
Quels outils pour la maintenance prédictive électrique ?

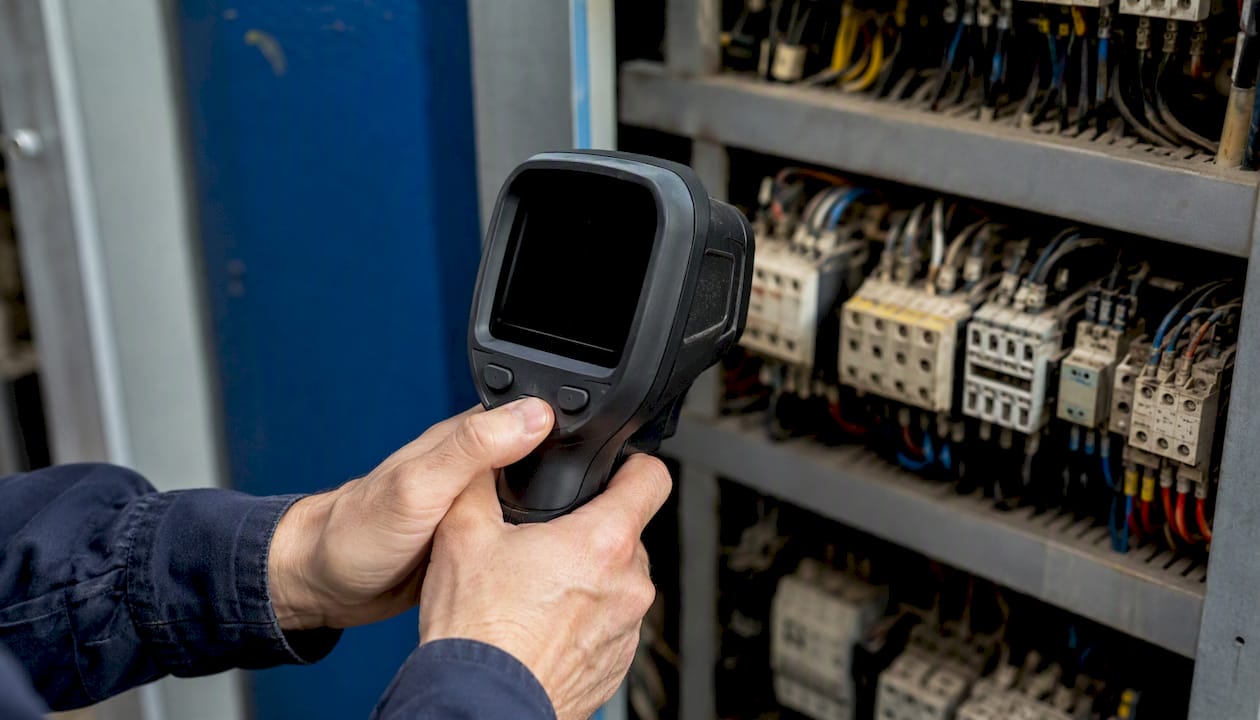

La maintenance prédictive s’appuie sur un socle technologique précis : caméra thermographique pour détecter les points chauds, capteurs de courant et de vibration pour suivre les dérives mécaniques, et plateformes connectées qui consolident ces mesures dans le temps. Aucun de ces outils ne fonctionne isolément sans une base de données propre.
La réussite d’un projet prédictif dépend avant tout de la qualité des historiques : investir dans des capteurs sans structurer au préalable les métadonnées associées produit rarement les résultats attendus. Beaucoup de projets échouent précisément là, en confondant l’achat de matériel avec la mise en place d’une méthode.
Un déploiement réaliste suit quatre étapes : inventaire des points de mesure pertinents sur les actifs critiques, collecte régulière et automatisée des données, préparation et nettoyage de ces données pour éliminer le bruit, puis construction d’un modèle d’alerte simple avant d’envisager quoi que ce soit de plus sophistiqué.
- Cartographier les actifs critiques éligibles avant tout achat de capteur
- Standardiser le format des mesures pour permettre la comparaison dans le temps
- Fixer un seuil d’alerte initial prudent, à affiner après quelques mois de données réelles
Quel modèle de checklist utiliser pour une intervention électrique ?
Une checklist opérationnelle prête à intégrer en GMAO doit tenir sur une page et couvrir six blocs : identification de l’équipement, habilitation de l’intervenant, procédure de consignation, étapes de vérification numérotées, mesures à archiver, et validation finale signée. Chaque champ mesurable, une résistance d’isolement, une température relevée, doit avoir sa propre case, jamais une case générique « conforme/non conforme ».
Les champs à enregistrer en GMAO incluent systématiquement des photos horodatées, les valeurs mesurées avec leur unité, la durée réelle de l’intervention et, en cas d’anomalie, un code panne standardisé qui permet ensuite les statistiques. Le guide de maintenance des systèmes de mise à la terre illustre bien ce niveau de détail pour un cas d’usage spécifique.
- Bloc identification : nom, référence, localisation de l’équipement
- Bloc habilitation : nom, niveau et validité de l’intervenant
- Bloc mesures : valeurs relevées avec seuils de référence en vis-à-vis
- Bloc validation : signature et date, avec statut final de l’équipement
Conseil de pro :Versionnez chaque checklist avec une date de révision visible et reliez-la explicitement à la gamme technique correspondante. Une checklist non datée qui circule en plusieurs copies légèrement différentes est une source classique d’erreurs d’audit.
Comment un prestataire spécialisé déploie ces protocoles sur site ?
Un prestataire expérimenté n’arrive jamais avec un protocole générique. Il commence par un audit initial du parc électrique, suivi d’une analyse de criticité qui classe chaque actif selon les critères vus plus haut. Cette étape conditionne tout le reste : sans elle, impossible de savoir où investir en conditionnel plutôt qu’en systématique.
Vient ensuite le déploiement des gammes techniques proprement dites, avec les périodicités, les habilitations requises et les critères d’acceptation propres à chaque famille d’équipement. Le transfert de ces gammes vers la GMAO du client, accompagné d’une formation des équipes internes, permet une autonomie progressive plutôt qu’une dépendance permanente au prestataire.
Les livrables attendus d’un tel accompagnement sont concrets : rapports d’intervention détaillés, certificats de conformité, historique complet consultable pour les audits. Indelec opère dans ce cadre depuis 1955, avec une expertise construite sur des installations industrielles exigeantes en matière de sécurité électrique et de protection contre la foudre, un domaine où la rigueur documentaire et le respect des normes ne tolèrent aucune approximation.
- Audit initial du parc et hiérarchisation par criticité
- Rédaction des gammes techniques et des périodicités associées
- Intégration en GMAO et formation des équipes internes
- Suivi documentaire pour les audits de conformité réglementaire
Pourquoi la méthode compte plus que le matériel
La tentation, face à un budget maintenance serré, c’est de croire que le bon capteur ou le bon logiciel résoudra le problème. C’est faux, et c’est même l’inverse qui se produit le plus souvent : un plan mal structuré, même équipé de la meilleure caméra thermographique du marché, produit des données inexploitables parce que personne n’a défini de seuil d’alerte cohérent ni de format de compte rendu.
La maintenance électrique est un levier de performance industrielle, pas une simple ligne de coût à minimiser. Impliquer les équipes de terrain dans la remontée d’anomalies, et centraliser cette information dans une GMAO unique, referme la boucle d’amélioration continue mieux que n’importe quel outil isolé. Un technicien qui note systématiquement une vibration suspecte, même sans capteur dédié, alimente une donnée que l’ingénieur méthodes pourra croiser plus tard.
Testez cette logique sur un seul équipement critique ce mois-ci : mettez en place une checklist standardisée, suivez le MTTR pendant un trimestre, et regardez si la fréquence initiale tenait vraiment la route. Vous serez probablement surpris du nombre de périodicités fixées « par habitude » plutôt que par la donnée.
Se faire accompagner pour déployer ces protocoles
Indelec conçoit et déploie des systèmes de protection contre la foudre et des dispositifs de mise à la terre depuis 1955, avec une expertise directement transposable à la structuration de protocoles de maintenance électrique fiables. Concrètement, cela veut dire un audit initial qui identifie vos actifs critiques, des gammes techniques rédigées avec les habilitations NF C 18-510 déjà intégrées, et un transfert complet en GMAO pour que vos équipes gardent la main.
Un pilote se déroule généralement en trois temps : une phase de diagnostic sur un périmètre restreint, un déploiement des gammes et checklists sur ce périmètre, puis une revue des indicateurs MTBF et MTTR après quelques mois pour valider ou ajuster les fréquences avant l’extension au reste du site. Indelec propose également un certificat de garantie et des attestations de conformité qui facilitent vos audits internes. Pour évaluer vos besoins et démarrer un audit, consultez les services de maintenance et d’intervention récurrente proposés par Indelec.
Questions fréquentes sur les protocoles de maintenance électrique
Quelle est la différence entre maintenance préventive systématique et conditionnelle ?
La systématique intervient à intervalle fixe, indépendamment de l’état réel de l’équipement. La conditionnelle se déclenche uniquement quand un seuil ou un signe d’usure est détecté, ce qui suppose un minimum de capteurs ou de contrôles réguliers.
Faut-il une habilitation spécifique pour chaque type de protocole ?
Oui. L’habilitation dépend de la tension et de la nature de la tâche, pas du type de protocole. Un dépannage BT nécessite une habilitation BR, tandis qu’une intervention haute tension exige un niveau H1 ou H2, quel que soit le caractère préventif ou correctif de l’opération.
À quelle fréquence faut-il réviser les périodicités de maintenance ?
Une revue trimestrielle des indicateurs MTBF et MTTR sur les actifs critiques permet de détecter rapidement une périodicité mal calibrée, trop serrée ou insuffisante.
Peut-on combiner plusieurs types de protocoles sur un même site ?
C’est même recommandé. La plupart des installations industrielles combinent du prédictif sur les actifs critiques, du préventif systématique sur les actifs secondaires, et du correctif maîtrisé sur les équipements à faible impact.
Quels documents archiver pour un audit de conformité ?
Les rapports d’intervention, les certificats de conformité, les titres d’habilitation des intervenants et l’historique complet des mesures relevées en GMAO constituent le socle documentaire attendu lors d’un audit.
