Priorité absolue : lancer une Analyse du Risque Foudre (ARF) documentée et déployer un Système de Protection Foudre (SPF) coordonné conforme à IEC 62305-4:2024. Voici les actions à engager sans attendre pour préserver vos installations électriques et garantir la continuité de service.

  • Lancer une ARF documentée : sans ce diagnostic de départ, aucun choix technique ne repose sur une base solide. L’ARF détermine le niveau de protection requis (I à IV) et cartographie les services entrants vulnérables.
  • Définir le périmètre SPF : valider la combinaison protection extérieure (capture, conducteurs de descente, prise de terre) et protection intérieure (parafoudres, blindage, routage des câbles).
  • Exiger des parafoudres coordonnés : Type 1 en tête d’installation, Type 2 en tableau divisionnaire, avec disjoncteur de déconnexion conforme à NF C15-100.
  • Vérifier la mise à la terre : prise de terre profonde ou maillée, résistance mesurée et documentée, liaisons équipotentielles complètes.
  • Planifier des inspections annuelles : mesures ohmiques, tests de continuité, photos horodatées et rapport traçable conservé dans le dossier technique.
  • Intégrer les clauses contractuelles : dossier des ouvrages exécutés, certificats de conformité des composants, garanties et contrat de maintenance récurrent.

Conseil de pro :Exigez dès la consultation un engagement écrit sur la référence normative utilisée — IEC 62305-4:2024 et non une édition antérieure. Un prestataire qui ne cite pas l’édition en vigueur travaille probablement sur des bases obsolètes.

Points clés

Un SPF conforme à IEC 62305-4:2024, fondé sur une ARF documentée et maintenu annuellement, est la seule approche qui protège durablement vos installations électriques et votre responsabilité de gestionnaire.

PointDétails
ARF en premierDocumentez le niveau de protection (I–IV) avant tout choix technique ou budgétaire.
Conformité IEC 62305-4:2024Exigez la référence à l’édition en vigueur dans chaque document contractuel.
SPD coordonnés Type 1 / Type 2La coordination entre niveaux est le point de défaillance le plus fréquent sur le terrain.
Inspections annuelles tracéesMesures ohmiques, photos horodatées et rapports signés constituent votre preuve juridique.
Indelec, prestataire clé-en-mainARF, installation, certification et maintenance annuelle avec dossier technique complet.

Table des matières

Comment l’Analyse du Risque Foudre oriente-t-elle vos choix techniques ?

L’ARF n’est pas un document administratif de plus : c’est le seul outil qui transforme une menace abstraite en décisions d’investissement chiffrées et priorisées. La norme NF EN IEC 62305 partie 1 en fixe le cadre méthodologique, et l’ARF doit être documentée, datée, signée et conservée.

Un rapport d’ARF complet comprend :

  • Inventaire des exposés : bâtiments, équipements, réseaux de puissance et de communication, installations photovoltaïques.
  • Évaluation probabilité/conséquences : pertes humaines, économiques, patrimoniales et de service.
  • Niveau LPL/LP (I–IV) : détermine les valeurs de dimensionnement pour chaque composant du SPF.
  • Cartographie des services entrants : câbles électriques, canalisations, liaisons de données, entrées PV.
  • Livrables attendus : rapport daté et signé, Étude Technique Foudre, Dossier des Ouvrages Exécutés, plan de mesures d’atténuation.

Pour prioriser les investissements, classez les équipements par criticité : continuité de production d’abord, sécurité des personnes ensuite, coût de remplacement en troisième. Les mesures à effet immédiat — équipotentialité et parafoudres (SPD) — s’engagent avant les travaux structurants comme la prise de terre profonde ou le remplacement des conducteurs de descente.

Ce calcul révèle souvent des points d’entrée de courant que l’inspection visuelle ne détecte pas.*

Quels composants doit comprendre un SPF complet ?

Un paratonnerre seul ne protège rien. La protection efficace combine obligatoirement une partie extérieure pour capter et conduire le courant, et une partie intérieure pour limiter les surtensions induites et protéger les équipements sensibles.

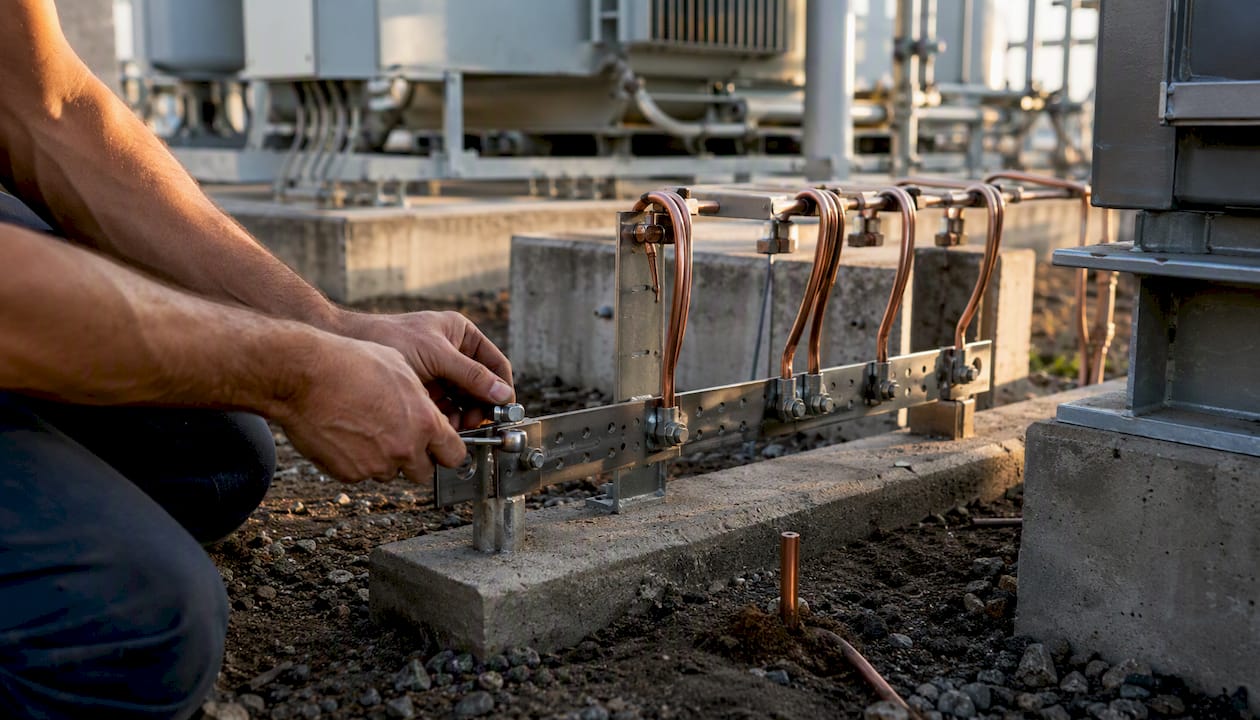

Vue rapprochée du conducteur de mise à la terre et des barres de liaison

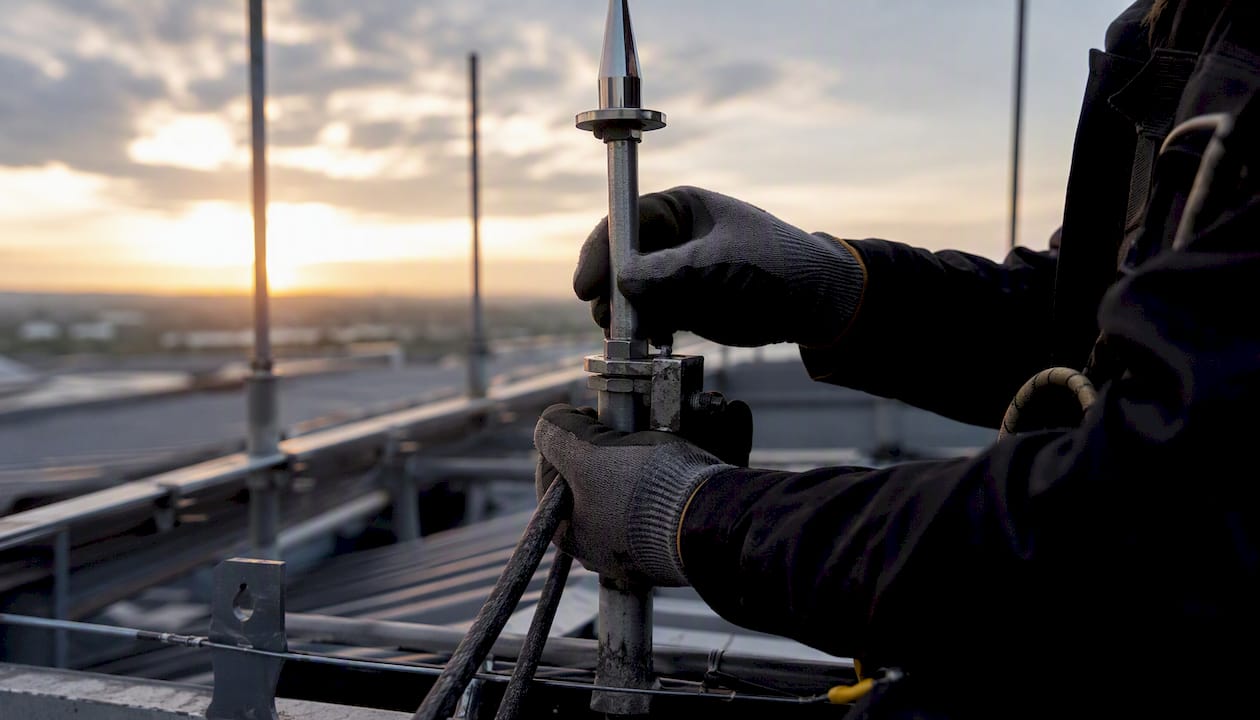

Éléments extérieurs : dispositifs de capture (paratonnerre à dispositif d’amorçage PDA ou à tige simple PTS), conducteurs de descente, ceinturage équipotentiel, prise de terre foudre.

ComposantRôleEmplacement typiqueCritère de dimensionnement
PDA / PTSCapture du coup de foudreSommet du bâtimentRayon de protection selon niveau LPL
Conducteur de descenteConduction vers la terreFaçades, colonnesSection minimale 50 mm² Cu
Prise de terre foudreDispersion du courantFondations ou piquets profondsRésistance recommandée faible
SPD Type 1Protection contre la foudre directeTableau général BTImp certifié conforme au niveau de protection retenu
SPD Type 2Limitation des surtensions induitesTableaux divisionnairesIn adapté, Up conforme au niveau LPL
Blindage / chemins de câblesRéduction des IEMFLocaux techniques, chemins de câblesSéparation ou blindage selon distance

Pour les installations photovoltaïques, les annexes E et F de IEC 62305-4:2024 précisent les méthodes de choix des points de capture et de sélection des protections adaptées aux chaînes DC, dont les caractéristiques diffèrent des réseaux AC classiques.

Conseil de pro :Vérifiez que les SPD de tête disposent d’un Imp certifié conforme au niveau de protection retenu par l’ARF. Un SPD sous-dimensionné en tête transfère l’énergie résiduelle aux étages suivants et les détruit en cascade.

Quelles normes s’appliquent à votre installation et comment les faire respecter ?

Le référentiel principal est la série IEC 62305, parties 1 à 4. La partie 4, dans son édition IEC 62305-4:2024, couvre la conception, l’installation, l’inspection, la maintenance et les essais des mesures de protection pour réseaux de puissance et de communication. C’est la référence à citer dans tout appel d’offre.

Points de conformité à exiger contractuellement :

  • Calculs ARF selon IEC 62305-2, avec niveau LPL justifié.
  • Dimensionnement et coordination des SPD selon CEI 61643-12.
  • Disjoncteur de déconnexion des parafoudres conforme à NF C15-100.
  • Certificats des composants (SPD, conducteurs, prises de terre) avec fiches techniques.
  • Protocoles d’essais et rapport final signé.
  • Référence explicite à l’édition normative dans les documents contractuels.

La conformité aux normes foudre n’est pas qu’une obligation réglementaire : elle conditionne la validité des garanties et la défense juridique du maître d’ouvrage en cas de sinistre.

Conseil de pro :Inscrivez dans le contrat la référence précise « IEC 62305-4:2024 » et non « normes en vigueur ». Cette formulation oblige le prestataire à travailler sur l’édition actuelle, pas sur une version antérieure qui ne couvre pas les annexes de modélisation et les recommandations PV.

Quels points contrôler sur chantier avant la réception ?

La qualité d’installation conditionne directement l’efficacité du SPF. Un système bien conçu mais mal posé peut se révéler aussi vulnérable qu’une installation sans protection.

  • Continuité des conducteurs de descente : vérifier l’absence de coupure, de corrosion ou de connexion mécanique défaillante sur tout le trajet.
  • Sections conformes : 50 mm² minimum en cuivre pour les conducteurs de descente, sauf justification par calcul.
  • Connexions anticorrosion : serrage mécanique et protection adaptée au milieu (bimétallique si nécessaire).
  • Règle des 50 cm : les portions de circuit exposées au courant de foudre sur plus de 50 cm augmentent significativement la surtension aux bornes des récepteurs — réduire ces longueurs ou ajouter un SPD local.
  • Coordination SPD : vérifier le positionnement hiérarchique (tête, divisionnaire, terminal) et la tenue aux courts-circuits au point d’installation.
  • Routage des câbles : séparation physique entre câbles de puissance et câbles de données, blindage des lignes sensibles, boucles minimisées.

Pour les bâtiments industriels, la réception doit inclure des photos géolocalisées de chaque point critique et des mesures ohmiques horodatées.

Conseil de pro :Exigez que les mesures de résistance de terre soient réalisées avant remblaiement ou fermeture des tranchées. Reprendre une prise de terre insuffisante après travaux de génie civil coûte plusieurs fois le prix initial.

Comment planifier inspections et maintenance pour rester conforme ?

Planifiez au minimum une inspection complète avec mesures par an, complétée par un contrôle visuel après tout événement orageux majeur. La traçabilité documentaire — photos, mesures, rapports signés — constitue la preuve juridique en cas de litige ou de sinistre.

Protocoles à appliquer :

  • Inspection visuelle : corrosion, fixations, état des conducteurs et des SPD.
  • Mesure de résistance de terre : ohmmètre ou méthode Wenner selon configuration.
  • Essais de continuité : vérification de chaque conducteur de descente.
  • Test de fonctionnement des SPD : voyant de fin de vie, test de déclenchement du disjoncteur de déconnexion.
TestMéthodeSeuil acceptableFréquence
Résistance de terreOhmmètre / méthode WennerRésistance faible recommandée aux sites critiquesAnnuelle
Continuité conducteursOhmmètre basse résistance< 1 Ω par jonctionAnnuelle
État SPDVoyant + test disjoncteurVoyant vert, déclenchement correctAnnuelle + post-orage
Inspection visuelleContrôle terrainAbsence de corrosion, fixations intactesSemestrielle

Conseil de pro :Centralisez vos rapports dans une plateforme avec horodatage et stockage sécurisé. En cas de sinistre, un rapport non daté ou non signé perd toute valeur probante devant un assureur ou un tribunal.

Quels délais et quels coûts prévoir pour votre projet ?

Les étapes se succèdent dans un ordre logique qu’on ne peut pas court-circuiter sans prendre de risques. Voici les ordres de grandeur habituels :

  • ARF : 1 à 4 semaines selon la taille et la complexité du site.
  • Conception du SPF : 2 à 6 semaines, davantage pour les sites avec PV ou équipements ultra-sensibles.
  • Installation : quelques jours pour un bâtiment simple, plusieurs mois pour un site industriel étendu.
  • Essais et certification : 1 à 2 semaines après la fin des travaux.

Les principaux facteurs qui font varier le budget : le niveau de protection retenu par l’ARF (niveau I exige des composants plus performants), l’accessibilité du site, la complexité des liaisons de terre, la présence d’installations PV et le nombre d’équipements sensibles à protéger par des SPD dédiés.

Pour optimiser les dépenses, commencez par les protections intérieures critiques — SPD coordonnés et équipotentialité — qui réduisent immédiatement le risque sans nécessiter de génie civil. Les travaux d’infrastructure lourds (prises de terre profondes, ceinturage complet) s’inscrivent ensuite dans un plan pluriannuel cohérent avec l’étude d’impact foudre.

Comment choisir un prestataire qualifié et sécuriser le contrat ?

Sélectionnez un prestataire capable de produire l’ARF, l’Étude Technique Foudre, le Dossier des Ouvrages Exécutés et les protocoles d’essais conformes aux normes. La capacité à livrer ces documents n’est pas négociable.

Critères de sélection :

  • Références sur projets similaires (même secteur, même niveau de protection).
  • Certifications qualité (ISO 9001 ou équivalent).
  • Compétences R&D et capacité à modéliser la répartition du courant.
  • Contrat de maintenance récurrent avec SLA défini.

Questions à poser en entretien : Quelle méthode ARF utilisez-vous ? Avez-vous des références sur installations PV ? Comment gérez-vous les disjoncteurs de déconnexion ? Quels sont vos délais d’intervention SAV ?

Clauses contractuelles à exiger :

  • Liste exhaustive des livrables avec dates.
  • Certificats des composants inclus dans le dossier.
  • Pénalités de retard et modalités de réception.
  • SLA maintenance et délai d’intervention post-sinistre.
  • Modalités de preuve : photos géolocalisées horodatées.

Conseil de pro :Ajoutez une clause de mise à jour normative : le prestataire s’engage à appliquer l’édition IEC en vigueur à la date d’exécution des travaux, pas celle du devis. Sur un contrat pluriannuel, les normes évoluent et cette clause vous protège.

Ce que l’expérience terrain révèle sur les erreurs les plus coûteuses

L’expérience accumulée sur des milliers d’installations montre que la grande majorité des incidents évitables ne viennent pas d’un paratonnerre absent, mais d’une mauvaise coordination des parafoudres et d’une documentation insuffisante. Ce sont deux problèmes que l’on corrige facilement en amont, et qui coûtent très cher à réparer après un sinistre.

Les erreurs les plus fréquentes constatées sur le terrain : des SPD non coordonnés entre niveaux (le Type 1 absorbe, mais le Type 2 en aval est sous-dimensionné ou absent), un disjoncteur de déconnexion manquant ou mal calibré, une continuité équipotentielle incomplète sur les liaisons secondaires, et une traçabilité réduite à quelques photos non datées.

L’approche recommandée : ARF rigoureuse en premier, priorisation des protections intérieures, maintenance annuelle avec preuve photographique horodatée. Sur les sites critiques, une offre clé-en-main incluant le dossier technique complet et un contrat de maintenance pluriannuel réduit le risque résiduel et simplifie la gestion pour le responsable technique.

Indelec vous accompagne de l’audit à la certification

Protéger une infrastructure contre la foudre, c’est un projet technique qui engage la continuité de service et la responsabilité du maître d’ouvrage. Indelec, présent depuis 1955 sur ce marché, propose une offre complète : ARF et études techniques, installation SPF (paratonnerres PDA, prises de terre profondes, conducteurs de descente), fourniture et pose de parafoudres coordonnés, et plans de maintenance annuels avec traçabilité documentaire.

Indelec

Chaque projet aboutit à un Dossier des Ouvrages Exécutés complet, des certificats de conformité des composants et, pour les équipes internes, des formations techniques dispensées au Lightning Innovation and Research Institute. Pour les sites à haute criticité, Indelec dispose d’une expertise spécifique en protection d’installations ultra-sensibles. Contactez l’équipe technique pour un diagnostic et un chiffrage adaptés à votre site.
