Protéger vos biens industriels contre la foudre en 2026
TL;DR:
- La protection contre la foudre doit être adaptée à la criticité et aux biens spécifiques de chaque site industriel.
- L’Analyse de Risque Foudre (ARF) selon la norme NF EN 62305-2 est essentielle pour déterminer le niveau de protection nécessaire.
- La maintenance régulière et la mise à jour de l’installation sont indispensables pour assurer une efficacité durable.
La foudre frappe sans prévenir, et les conséquences pour une installation industrielle peuvent être dévastatrices. La France subit entre 400 000 et 700 000 impacts de foudre par an, causant des milliers d’incendies et d’équipements détruits. Pour un propriétaire d’installation industrielle, chaque impact représente un risque d’arrêt de production, de perte de données critiques ou de mise en danger du personnel. Cet article vous guide à travers les biens à protéger en priorité, les méthodes d’analyse du risque reconnues, les technologies disponibles et les exigences réglementaires qui s’appliquent à votre site.
Table des matières
- Quels sont les biens industriels à protéger contre la foudre ?
- Procédure d’analyse du risque foudre et sélection du niveau de protection
- Les systèmes de protection externe et interne : normes et technologies
- Cas particuliers : sites sensibles, zones ATEX et maintenance
- Notre point de vue : ce que les experts industriels oublient souvent sur la protection contre la foudre
- Solutions complètes pour sécuriser vos biens contre la foudre
- Questions fréquentes
Points Clés
| Point | Détails |
|---|---|
| Biens à forte exposition | Les structures, équipements électriques et data centers sont les principaux biens à protéger contre la foudre. |
| Analyse et normes | L’analyse de risque foudre selon NF EN 62305-2 est indispensable pour déterminer le niveau de protection. |
| Complémentarité des systèmes | Les protections externes et internes doivent être combinées et non substituées pour sécuriser efficacement vos installations. |
| Maintenance régulière | Un audit annuel et une maintenance complète tous les 2 à 4 ans sont indispensables pour garantir la pérennité de la protection. |
| Optimisation terre | La mise à la terre inférieure à 10Ω permet de réduire jusqu’à 80% des dommages indirects causés par la foudre. |
Quels sont les biens industriels à protéger contre la foudre ?
Après avoir compris l’ampleur des risques, penchons-nous sur les biens précis à protéger. Sur un site industriel, la foudre ne menace pas seulement les structures visibles. Elle se propage dans les réseaux électriques, les câbles de données et les équipements de contrôle, parfois à plusieurs centaines de mètres du point d’impact initial.
Les biens protégés incluent bâtiments, toitures, équipements électriques et données critiques, ce qui couvre un spectre très large d’actifs industriels. Voici les catégories à traiter en priorité :
- Structures bâties : toitures métalliques, charpentes, façades exposées, cuves et silos
- Équipements électriques : tableaux généraux basse tension (TGBT), automates programmables (PLC), variateurs de fréquence
- Systèmes informatiques : serveurs, data centers, systèmes SCADA et de supervision
- Réseaux de communication : fibres optiques, câbles cuivre, antennes
- Personnes présentes sur le site : opérateurs en extérieur, agents de maintenance
- Stocks et matières premières : particulièrement en zones ATEX où un arc électrique peut déclencher une explosion
La protection des bâtiments industriels est souvent le premier réflexe, mais les équipements électroniques sont en réalité les plus fragiles. Un automate industriel peut être détruit par une surtension induite à plusieurs kilomètres du point de frappe direct.
Le tableau suivant compare les niveaux d’exposition selon les zones :
| Type de zone | Niveau d’exposition | Priorité de protection |
|---|---|---|
| Zone standard | Modéré | Parafoudres + mise à terre |
| Zone ATEX | Très élevé | Cage maillée + LPL I |
| Site Seveso | Critique | LPL I obligatoire + audit annuel |
| Data center | Élevé | Double protection + surveillance temps réel |
La protection des installations sensibles exige une approche différenciée selon la nature des équipements et la criticité des processus. Un arrêt de production non planifié coûte en moyenne plusieurs dizaines de milliers d’euros par heure dans l’industrie manufacturière. Identifier précisément vos biens critiques est donc la première étape incontournable avant toute décision technique. Pour comparer les types de protection foudre disponibles, il est utile de croiser cette cartographie avec une analyse de risque formalisée.
Procédure d’analyse du risque foudre et sélection du niveau de protection
Une fois les biens identifiés, il est essentiel de quantifier le risque pour sélectionner la protection adéquate. L’outil central est l’Analyse de Risque Foudre (ARF), une méthodologie normalisée qui permet de calculer objectivement le niveau de danger et de choisir les mesures proportionnées.
La méthodologie ARF calcule le risque selon la norme NF EN 62305-2, en tenant compte de la densité de foudroiement locale, des caractéristiques du site, de la nature des biens exposés et des conséquences potentielles d’un impact. Ce n’est pas une simple formalité administrative : c’est un calcul précis qui détermine si votre installation est réellement à risque ou non.
Les étapes de l’ARF se déroulent comme suit :
- Collecte des données du site : superficie, hauteur des structures, matériaux, densité de foudroiement locale
- Identification des points d’entrée : lignes électriques aériennes, canalisations métalliques, antennes
- Calcul du risque résiduel : selon la formule normalisée NF EN 62305-2
- Comparaison au risque tolérable : seuil fixé à 10⁻⁵ par an pour les pertes humaines
- Sélection du niveau LPL adapté : de I (protection maximale) à IV (protection de base)
- Rédaction du rapport ARF : document opposable en cas de sinistre ou d’inspection
Les niveaux de protection LPL I à IV et leur efficacité respective sont définis comme suit :
| Niveau LPL | Efficacité | Application typique |
|---|---|---|
| LPL I | 98% | Sites Seveso, ATEX, données critiques |
| LPL II | 95% | Industries chimiques, hôpitaux |
| LPL III | 90% | Bâtiments industriels courants |
| LPL IV | 80% | Structures à faible risque |
Conseil de pro : Vérifiez systématiquement que la résistance de votre prise de terre est inférieure à 10 ohms. Une terre mal dimensionnée rend inefficace l’ensemble du système de protection, même le plus coûteux.
Sur les sites soumis à la réglementation ICPE ou Seveso, l’analyse et maintenance foudre est obligatoire et doit être renouvelée après chaque modification significative de l’installation. Les conseils conformité foudre précisent que l’ARF doit être tenue à disposition de l’inspection des installations classées. Consulter les normes foudre industrie en vigueur est indispensable pour rester conforme.
Les systèmes de protection externe et interne : normes et technologies
Après avoir choisi le niveau de protection, il convient d’assembler les bons dispositifs externes et internes. Ces deux familles de protection sont complémentaires et ne peuvent pas se substituer l’une à l’autre.
Protection externe : elle intercepte la foudre avant qu’elle n’atteigne la structure.

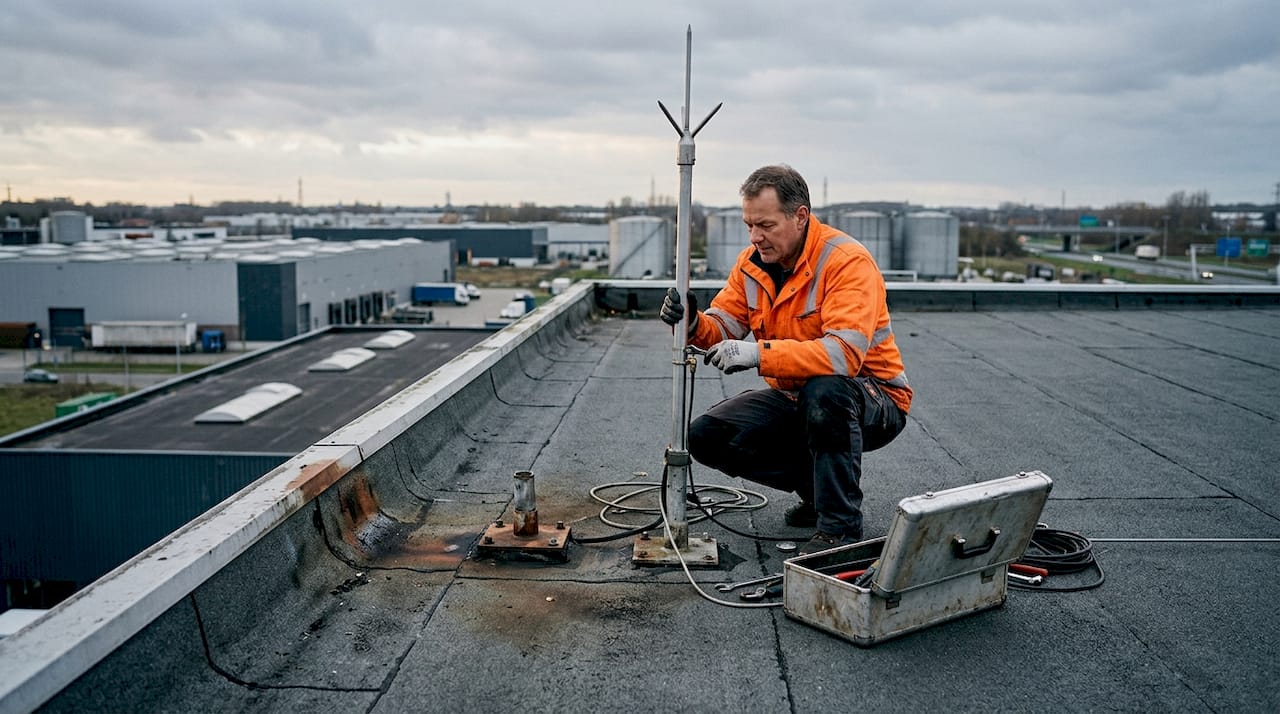

- Paratonnerre Franklin : tige métallique simple, efficace sur une zone délimitée, technologie éprouvée depuis plus de deux siècles
- Paratonnerre à dispositif d’amorçage (PDA/ESE) : rayon de protection élargi, adapté aux grandes surfaces industrielles
- Cage Faraday : réseau maillé de conducteurs couvrant toute la toiture, recommandé en zones ATEX
- Conducteurs de descente : relient le capteur à la prise de terre selon un trajet optimisé
Protection interne : elle limite les effets des surtensions induites à l’intérieur de l’installation.
- Parafoudres de type 1 : installés au tableau général, absorbent les courants de foudre directs
- Parafoudres de type 2 : placés aux sous-tableaux, écrêtent les surtensions résiduelles
- Parafoudres de type 3 : au plus près des équipements sensibles, protection fine
- Liaisons équipotentielles : relient toutes les masses métalliques pour éviter les différences de potentiel dangereuses
“La protection externe et interne selon les normes NF EN 62305, NF C 15-100 et NFC17-102 forme un système cohérent que l’on ne peut pas fragmenter sans en réduire l’efficacité globale.”
Conseil de pro : Coordonnez vos parafoudres industriels en cascade : type 1 au TGBT, type 2 aux sous-tableaux, type 3 aux équipements critiques. Cette coordination réduit les dommages indirects de manière significative.
La résistance de la terre inférieure à 10 ohms est un critère clé qui conditionne l’efficacité de l’ensemble du système. Sans une bonne mise à la terre, les parafoudres ne peuvent pas évacuer correctement les courants de foudre. Consultez les systèmes de protection foudre disponibles pour identifier la combinaison adaptée à votre configuration. Le guide protection bâtiments industriels détaille les configurations recommandées selon les typologies de sites.
Cas particuliers : sites sensibles, zones ATEX et maintenance
Pour conclure sur les méthodes, il est essentiel d’aborder les besoins spécifiques et les exigences réglementaires qui s’appliquent à certains sites.
Les sites industriels ne se ressemblent pas tous. Certains cumulent des risques qui exigent des mesures renforcées, bien au-delà des standards habituels.
Sites ICPE et Seveso : l’arrêté du 19 juillet 2011 impose une ARF, un plan de protection et des vérifications périodiques. Sur ces sites, le LPL I est obligatoire, et les audits doivent être réalisés annuellement par un organisme accrédité. Toute modification de l’installation remet l’ARF à zéro.
Zones ATEX : en présence d’atmosphères explosives (gaz, poussières inflammables), la cage maillée est recommandée car elle évite tout point de concentration de courant susceptible de générer une étincelle. La coordination des liaisons équipotentielles est particulièrement critique dans ces environnements.
Data centers : la surveillance temps réel est vitale pour ces installations. Une double protection (externe et interne) combinée à des systèmes de détection d’impacts permet d’intervenir rapidement après chaque événement foudre et de vérifier l’intégrité des équipements.
Les erreurs les plus fréquentes observées sur le terrain sont les suivantes :
- Négliger la maintenance après installation initiale
- Ne pas contrôler la résistance de terre lors des inspections annuelles
- Omettre de mettre à jour l’ARF après des travaux d’extension
- Installer des parafoudres sans coordination entre les niveaux
- Ignorer les liaisons équipotentielles entre équipements
La maintenance des dispositifs foudre suit un calendrier précis : inspection visuelle chaque année, contrôle complet tous les 2 à 4 ans selon le niveau d’exposition. Un audit foudre industriel réalisé par un expert externe apporte une vision objective et détecte les dérives invisibles à l’oeil nu. L’impact foudre sur les équipements peut être cumulatif : un équipement fragilisé par plusieurs impacts successifs peut tomber en panne sans avertissement.
Notre point de vue : ce que les experts industriels oublient souvent sur la protection contre la foudre
Depuis des décennies, nous observons un schéma récurrent : les industriels investissent dans l’installation initiale, puis oublient que la protection foudre est un système vivant, pas un équipement figé. La norme est respectée le jour de la mise en service, mais deux ans plus tard, une extension de bâtiment, un nouveau serveur ou une modification du réseau électrique a rendu l’ARF obsolète sans que personne ne s’en préoccupe.
Le vrai risque n’est pas l’absence de protection, c’est la fausse sécurité. Un système installé mais non maintenu peut donner une impression de conformité tout en étant inefficace. Les risques foudre industrie évoluent avec le site lui-même. La protection doit évoluer avec lui. Ce que nous recommandons : intégrer la vérification foudre dans le plan de maintenance préventive annuel, au même titre que les contrôles électriques réglementaires. Ce n’est pas une option, c’est une condition de fiabilité réelle.
Solutions complètes pour sécuriser vos biens contre la foudre
Pour accompagner vos démarches, voici des solutions et ressources experts pour sécuriser efficacement vos biens contre la foudre. Indelec propose des solutions protection foudre sur mesure, conçues pour répondre aux exigences des sites industriels les plus complexes, des zones ATEX aux data centers critiques.
Notre équipe d’ingénieurs accompagne chaque client de l’ARF initiale jusqu’à la certification finale, en passant par l’installation et la maintenance périodique. Toutes nos interventions respectent les normes foudre Indelec en vigueur. Pour découvrir l’ensemble de nos prestations d’audit, d’installation et de suivi, consultez nos services protection foudre et bénéficiez d’une expertise reconnue depuis 1955.
Questions fréquentes
Quels sont les équipements les plus vulnérables à la foudre dans une usine ?
Les bâtiments, toitures, équipements électriques sensibles (TGBT, automates) et data centers sont les plus exposés. Les équipements électriques et systèmes de données sont particulièrement vulnérables aux surtensions induites, même sans impact direct.
Comment choisir le niveau de protection foudre adapté à mon site ?
Il faut réaliser une Analyse de Risque Foudre (ARF) selon la norme NF EN 62305-2 et appliquer le niveau LPL déterminé. La méthodologie ARF selon NF EN 62305-2 prend en compte la densité de foudroiement locale et la criticité de vos installations.
Quelle maintenance appliquer aux dispositifs de protection foudre ?
Une inspection visuelle annuelle et un contrôle complet tous les 2 à 4 ans sont requis, surtout sur sites ICPE/Seveso. La maintenance annuelle visuelle et complète tous les 2 à 4 ans est une exigence réglementaire sur les installations classées.
Parafoudres type 1/2/3 : quelle différence pour mon installation ?
Type 1 protège le tableau principal, type 2 pour sous-tableaux, type 3 pour équipements sensibles, à coordonner en cascade. Les parafoudres en cascade optimisent la protection contre les surtensions à chaque niveau de l’installation.

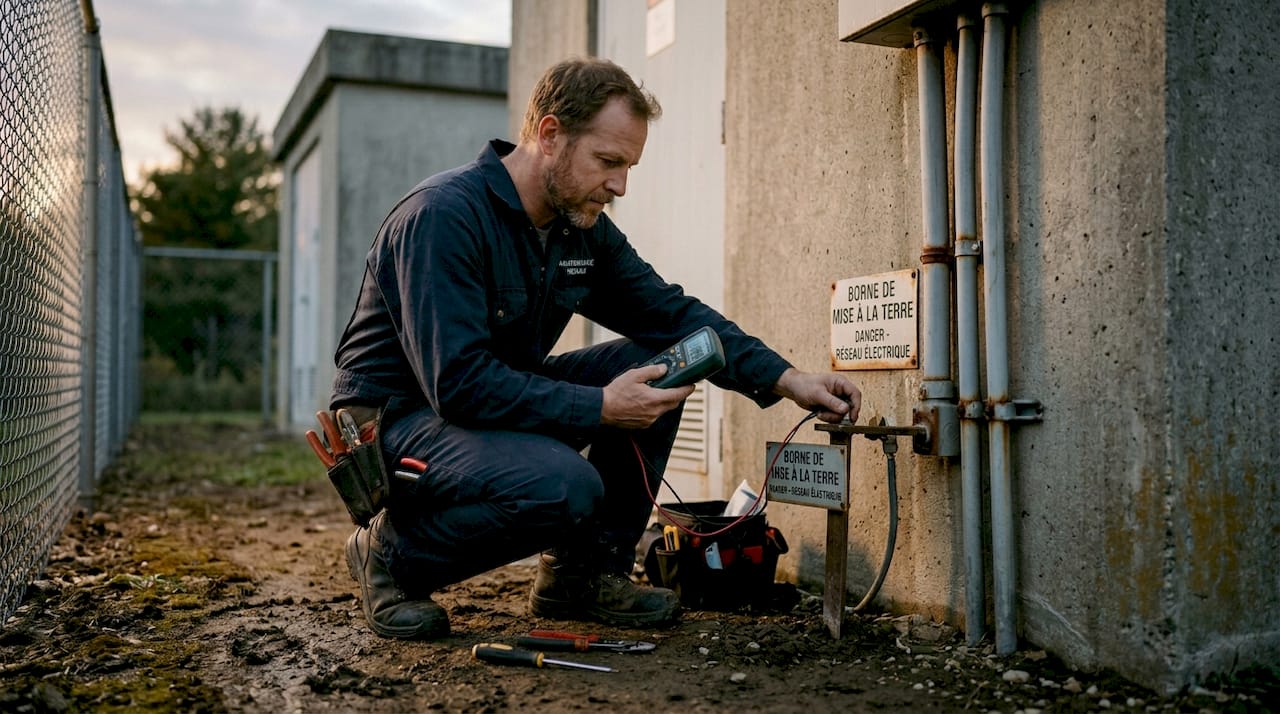

La mise à la terre inférieure à 10 ohms est-elle vraiment essentielle ?
Oui, elle conditionne l’efficacité de toute la protection foudre et réduit la majorité des dommages indirects. Une résistance de terre inférieure à 10 ohms permet de limiter les dommages indirects et garantit l’évacuation correcte des courants de foudre.
