Limiter les incidences de la foudre sur les équipements industriels
TL;DR:
- La majorité des dommages causés par la foudre sont indirects, liés aux surtensions et perturbations électroniques.
- La protection efficace nécessite une coordination rigoureuse entre paratonnerres, parafoudres et mise à la terre.
- La gestion proactive du risque foudre doit intégrer analyse, maintenance régulière et adaptation aux évolutions climatiques.
La foudre frappe le sol français entre 400 000 et 700 000 fois par an, provoquant 15 000 à 20 000 incendies et plus de 15 millions d’euros de dégâts aux seules lignes télécom. Pour les installations industrielles, le tableau est encore plus préoccupant : environ 200 événements touchent chaque année des sites classés. Pourtant, la majorité des responsables de maintenance concentrent leurs efforts sur les impacts visibles, en négligeant les dommages indirects qui représentent en réalité la plus grande menace pour les équipements électriques. Ce guide vous présente les mécanismes, les dispositifs et les stratégies pour réduire efficacement ces risques.
Table des matières
- Pourquoi la foudre représente un risque majeur pour les équipements électriques industriels
- Les mécanismes : incidences directes et indirectes de la foudre sur les équipements
- Quels dispositifs et normes pour limiter les incidences de la foudre
- Points d’attention et cas spécifiques en industrie : sites classés, data centers, réseaux enterrés
- Notre vision : tirer parti de l’expertise terrain pour une gestion proactive du risque foudre
- Solutions expertes pour protéger vos équipements industriels contre la foudre
- Questions fréquentes sur la foudre et les équipements électriques industriels
Points Clés
| Point | Détails |
|---|---|
| Incidents fréquents en France | Des centaines d’installations industrielles sont touchées chaque année par la foudre, causant de graves dommages. |
| Effets indirects sous-estimés | La majorité des dégâts proviennent de surtensions et perturbations électriques, pas des impacts directs. |
| Normes et dispositifs adaptés | Respecter les normes NF C 17-102 et NF C 15-100, et installer paratonnerres et parafoudres, est essentiel pour limiter les risques. |
| Cas spécifiques à surveiller | Sites classés, data centers et réseaux enterrés nécessitent des solutions renforcées et une surveillance proactive. |
| Maintenance et vigilance continue | Une politique de maintenance après chaque impact et une adaptation constante aux évolutions climatiques sont indispensables. |
Pourquoi la foudre représente un risque majeur pour les équipements électriques industriels
La foudre n’est pas un aléa rare. En France, les risques foudre industrie sont bien documentés et les conséquences économiques pour les sites industriels sont considérables. Arrêts de production, destruction d’automates, incendies dans les locaux techniques : chaque impact peut coûter plusieurs centaines de milliers d’euros, sans compter les pénalités liées aux délais de remise en service.

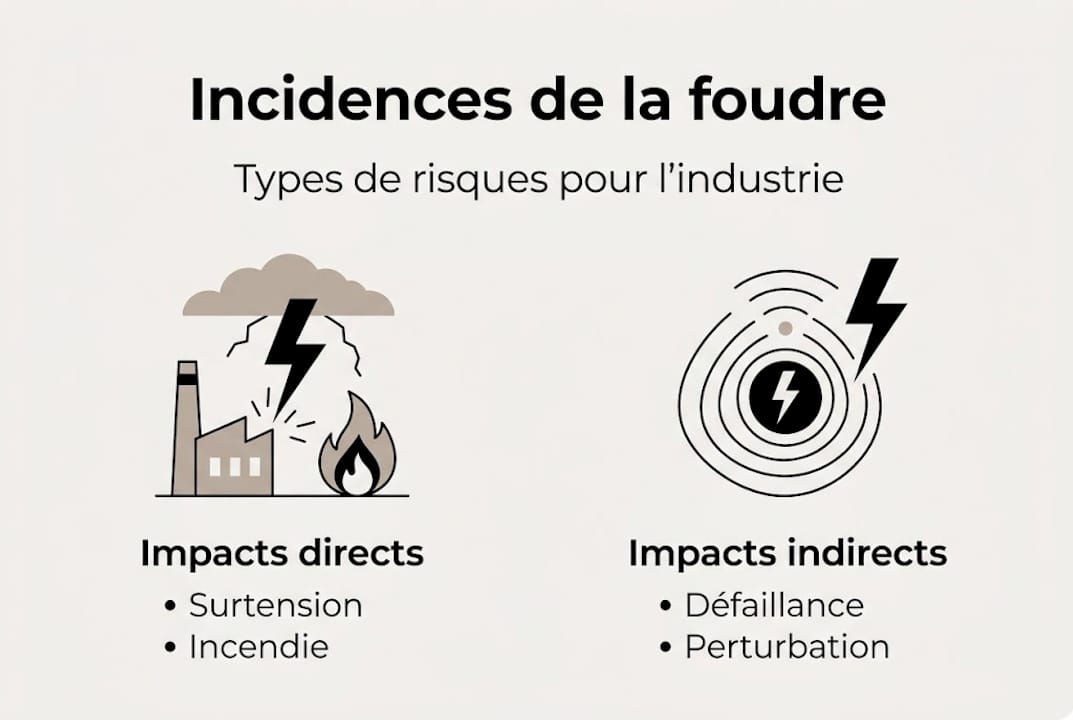

Ce que beaucoup de responsables ignorent, c’est la distinction fondamentale entre impacts directs et impacts indirects.
Un impact direct se produit lorsque la foudre frappe physiquement un bâtiment, une machine ou une ligne électrique. Un impact indirect, lui, se manifeste sous forme de surtensions induites pouvant se propager jusqu’à 500 mètres du point de frappe, perturbant automates, variateurs de fréquence et systèmes électroniques sans qu’aucun dommage visible ne soit apparent dans un premier temps.
Voici les principales conséquences observées sur les sites industriels français :
- Impacts directs : incendies, explosions, dommages structurels sur toitures et charpentes métalliques, destruction immédiate de matériels électriques
- Impacts indirects : surtensions induites jusqu’à 500m, effets électromagnétiques perturbant automates et équipements électroniques, corruption de données dans les systèmes de contrôle-commande
- Effets retardés : dégradation progressive des composants électroniques fragilisés par des surtensions répétées, pannes inexpliquées semaines après l’événement
La protection des bâtiments industriels ne se limite donc pas à installer un paratonnerre sur le toit. Elle nécessite une vision globale intégrant tous les chemins de propagation possibles du courant de foudre. Les responsables qui sous-estiment les impacts indirects s’exposent à des pannes répétées dont l’origine reste souvent non identifiée pendant des mois.
Dans l’industrie chimique, agroalimentaire ou automobile, une surtension non maîtrisée peut corrompre un automate programmable industriel (API) en charge d’un process critique. Le coût de remplacement est élevé, mais le coût de l’arrêt de production l’est bien davantage.
Les mécanismes : incidences directes et indirectes de la foudre sur les équipements
Comprendre comment la foudre agit physiquement sur vos installations, c’est la première étape pour choisir les bons dispositifs de protection. Le courant de foudre atteint des intensités jusqu’à 200 000 A en quelques microsecondes. Cette montée en puissance quasi instantanée génère des effets thermiques, mécaniques et électromagnétiques simultanés.
Voici comment se déroule la propagation d’une surtension dans un réseau industriel :
- La foudre frappe un point de l’installation ou tombe à proximité
- Le courant se propage dans les conducteurs métalliques (câbles, canalisations, armatures)
- Des surtensions induites apparaissent dans tous les circuits proches, même sans contact direct
- Les équipements électroniques connectés absorbent ces surtensions si aucun parafoudre n’est en place
- Les composants se dégradent ou se détruisent immédiatement ou progressivement
Le tableau suivant résume les différences clés entre les deux types d’impacts :
| Critère | Impact direct | Impact indirect |
|---|---|---|
| Intensité | Jusqu’à 200 000 A | Quelques kA à quelques dizaines de kA |
| Zone touchée | Point de frappe | Jusqu’à 500 m autour du point de frappe |
| Effets principaux | Incendie, explosion, destruction mécanique | Surtension, perturbation électronique, corruption de données |
| Équipements à risque | Structure, câblage principal | Automates, variateurs, capteurs, systèmes informatiques |
| Détection | Immédiate et visible | Souvent retardée ou invisible |
Les types de protection foudre doivent donc couvrir ces deux familles de risques. Les réseaux enterrés constituent un vecteur souvent négligé : les canalisations d’eau ou de gaz peuvent conduire les surtensions sur de longues distances jusqu’au cœur de l’installation. Le guide protection industrielle recommande d’intégrer ces chemins dans l’analyse de risque initiale.
Les effets destructeurs de la foudre sur les systèmes électroniques sont particulièrement insidieux : un automate peut sembler fonctionner normalement après un événement, puis tomber en panne quelques semaines plus tard à cause d’une dégradation interne non détectée.
Quels dispositifs et normes pour limiter les incidences de la foudre
La réglementation française encadre précisément la protection contre la foudre en milieu industriel. Deux normes principales s’appliquent : la NF C 17-102 pour les paratonnerres à dispositif d’amorçage (PDA/ESE), et la NF C 15-100 pour les parafoudres intégrés aux installations électriques basse tension.
Les solutions contre la foudre se structurent en plusieurs niveaux complémentaires :
- Paratonnerre PDA/ESE : capte et écoule le courant de foudre vers la terre, protège la structure du bâtiment selon la norme NF C 17-102
- Parafoudre Type 1 : installé au tableau général basse tension (TGBT), conçu pour les ondes 10/350µs à 25 kA minimum, il absorbe les surtensions issues d’un impact direct
- Parafoudre Type 2 : placé dans les tableaux divisionnaires, traite les ondes 8/20µs entre 5 et 40 kA, protège les équipements de distribution
- Parafoudre Type 3 : installé au plus près des équipements sensibles (automates, capteurs, systèmes de contrôle), dernière barrière de protection
- Liaisons équipotentielles : relient tous les éléments conducteurs pour éviter les différences de potentiel dangereuses
- Résistance de terre inférieure à 10 Ω : condition indispensable à l’efficacité de l’ensemble du système
La coordination entre ces dispositifs est critique. Un parafoudre industriel mal coordonné avec le paratonnerre peut être détruit lors d’un impact direct, laissant les équipements sans protection.

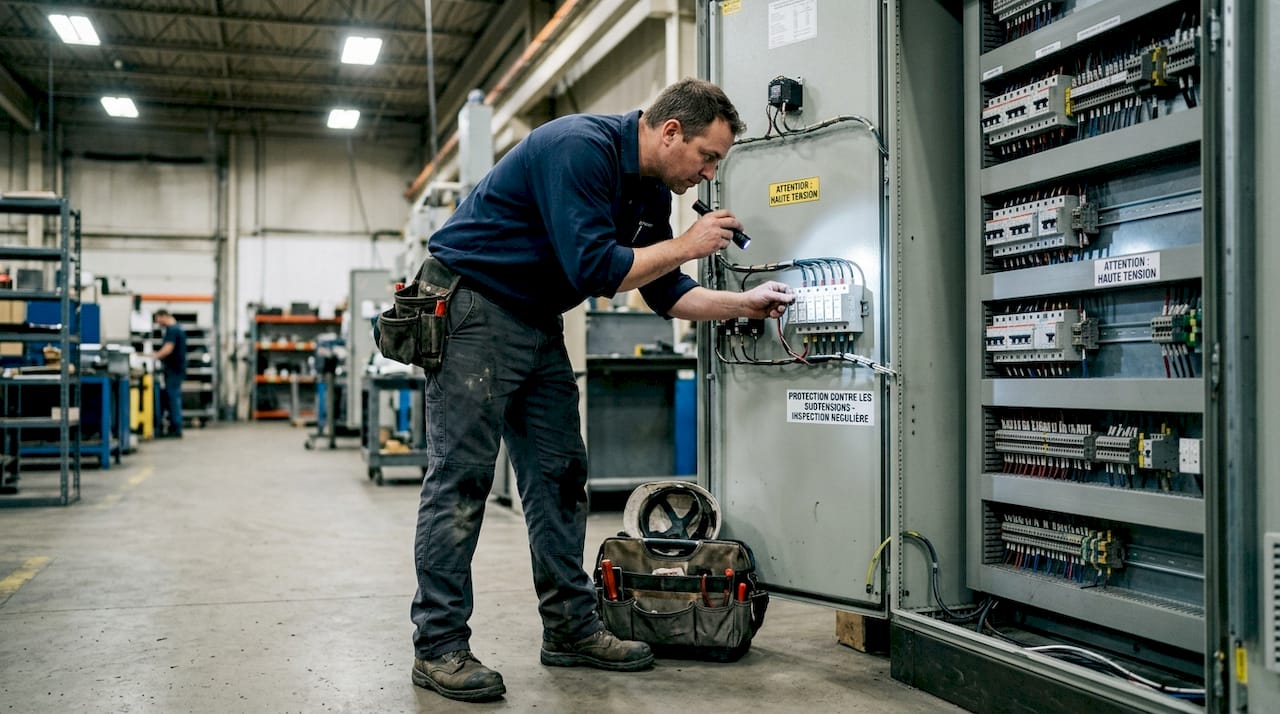

Conseil de pro : Ne vous contentez pas de vérifier la présence des dispositifs lors de vos audits annuels. Contrôlez systématiquement l’état des cartouches de parafoudres (voyant de défaut), la continuité des liaisons équipotentielles et la valeur de la résistance de terre. Ces trois points révèlent 80 % des défaillances de protection.
Les erreurs courantes protection foudre incluent notamment l’absence de Type 1 au TGBT sur des sites pourtant équipés d’un paratonnerre, ou des liaisons équipotentielles incomplètes sur les canalisations métalliques.
Points d’attention et cas spécifiques en industrie : sites classés, data centers, réseaux enterrés
Certaines installations présentent des niveaux de vulnérabilité ou d’exigence réglementaire bien supérieurs à la moyenne. Les sites ICPE/Seveso sont soumis au niveau de protection LPL I, le plus élevé, qui impose des paratonnerres avec un rayon de protection maximal et des parafoudres de très haute capacité. Une défaillance sur ces sites peut provoquer des accidents industriels graves, avec des conséquences humaines et environnementales majeures.
Les data centers industriels constituent un autre cas critique. Leur dépendance totale à l’alimentation électrique et à l’intégrité des données les rend extrêmement vulnérables aux surtensions indirectes. La protection des installations sensibles pour ces sites combine :
- Paratonnerre ESE avec rayon de protection adapté à la surface du site
- Parafoudres Type 1, 2 et 3 en cascade coordonnée
- Blindage des câbles de données et alimentation des serveurs
- Surveillance temps réel avec alertes automatiques
- Analyse de risque foudre (ARF) locale basée sur les données Météorage
Les réseaux enterrés représentent un angle mort fréquent dans les plans de protection. Les canalisations d’eau, de gaz ou les câbles enterrés peuvent conduire des surtensions sur plusieurs centaines de mètres jusqu’au cœur de l’installation, court-circuitant tous les dispositifs de protection en place. La protection des immeubles sensibles intègre systématiquement des éclateurs sur ces entrées de réseaux.
Conseil de pro : Si votre site est situé dans le sud-est de la France, sachez que les données climatiques récentes montrent une augmentation significative de la densité de foudroiement (Ng) dans cette région. Réévaluez votre ARF locale tous les cinq ans pour adapter vos dispositifs à l’évolution réelle du risque.
Le changement climatique n’est pas une abstraction pour les responsables de maintenance : il se traduit concrètement par des événements orageux plus intenses et plus concentrés géographiquement, rendant certaines zones historiquement peu exposées bien plus vulnérables qu’auparavant.
Notre vision : tirer parti de l’expertise terrain pour une gestion proactive du risque foudre
Après des décennies d’interventions sur des sites industriels en France et à l’international, nous observons un constat récurrent : 80 % des dommages proviennent de surtensions indirectes, pas d’impacts directs. Pourtant, la quasi-totalité des budgets de protection sont concentrés sur le paratonnerre visible sur le toit, au détriment de la coordination interne des parafoudres.
Cette réalité terrain nous convainc qu’une approche proactive doit reposer sur trois piliers. D’abord, une analyse de risque foudre rigoureuse et actualisée, intégrant les données locales de Météorage et l’évolution climatique. Ensuite, une maintenance post-impact systématique : après chaque orage significatif, une vérification des parafoudres et des liaisons équipotentielles est indispensable, même si aucun dommage apparent n’est constaté. Enfin, une politique d’adaptation continue : les normes évoluent, le climat change, et vos installations aussi. Ce qui était conforme il y a dix ans peut ne plus l’être aujourd’hui. Traiter la protection foudre comme un système vivant, et non comme une installation figée, fait toute la différence entre une gestion réactive coûteuse et une gestion proactive efficace.
Solutions expertes pour protéger vos équipements industriels contre la foudre
Vos équipements électriques industriels méritent une protection qui va au-delà du simple paratonnerre. Indelec propose des solutions intégrées couvrant l’ensemble de la chaîne de protection : de l’analyse de risque initiale à la maintenance périodique, en passant par l’installation de paratonnerres, parafoudres coordonnés et systèmes de mise à la terre conformes aux normes en vigueur.
Découvrez un exemple d’installation concret pour comprendre comment nos ingénieurs conçoivent une protection adaptée à chaque configuration de site. Vérifiez la conformité normes de votre installation actuelle, et explorez l’ensemble des solutions complètes Indelec pour sécuriser durablement vos équipements contre tous les effets de la foudre.
Questions fréquentes sur la foudre et les équipements électriques industriels
Quels sont les principaux dommages causés par la foudre sur les équipements industriels ?
La foudre provoque des incendies, explosions et dommages structurels par impact direct, mais aussi des surtensions induites jusqu’à 500 mètres qui détériorent silencieusement automates et équipements électroniques. Ces dommages indirects sont souvent découverts tardivement, après plusieurs pannes inexpliquées.
Quelles normes doivent être respectées pour la protection contre la foudre en industrie ?
La norme NF C 17-102 encadre les paratonnerres PDA/ESE et la NF C 15-100 régit les parafoudres Type 1, 2 et 3 dans les installations basse tension. Ces deux normes sont complémentaires et doivent être appliquées conjointement sur tout site industriel.
Comment différencier un impact direct d’un dommage indirect lié à la foudre ?
Un impact direct est immédiatement visible : incendie, destruction mécanique, traces de brûlure. Un dommage indirect se manifeste par des pannes électroniques, des erreurs d’automates ou des corruptions de données, parfois plusieurs jours après l’événement orageux.
Quelles installations industrielles sont les plus vulnérables face à la foudre ?
Les sites ICPE/Seveso, data centers et installations avec de longues lignes aériennes ou réseaux enterrés sont les plus exposés. Ils nécessitent une coordination renforcée des parafoudres et une surveillance en temps réel pour garantir la continuité d’exploitation.
