Procédure installation prise de terre : guide professionnel
TL;DR:
- L’installation d’une prise de terre doit respecter la norme NF C 15-100, imposant une résistance inférieure à 100 ohms. Il faut utiliser une méthode adaptée au terrain, réaliser des raccordements sans oxydation et mesurer la conformité avec un telluromètre. La maintenance régulière garantit la sécurité électrique et la conformité continue de l’installation.
La procédure d’installation d’une prise de terre est définie comme la mise en place d’un chemin conducteur reliant les masses électriques d’une installation au sol, afin d’évacuer les courants de défaut et de protéger les personnes contre les chocs électriques. La norme NF C 15-100 impose une résistance maximale de 100 ohms et fixe les sections minimales des conducteurs. Trois méthodes principales existent : le piquet de terre, la boucle à fond de fouille et le conducteur enterré en tranchée. Chaque méthode requiert des outils spécifiques, notamment le telluromètre, la barrette de coupure et des conducteurs cuivre nus de 25 mm².
Quels sont les prérequis et outils nécessaires à une installation conforme ?
La norme NF C 15-100 constitue le cadre réglementaire de référence pour toute installation de mise à la terre en France. Elle fixe deux exigences techniques fondamentales : une résistance de terre inférieure à 100 ohms et une section minimale de 25 mm² pour le câble cuivre nu, ou 16 mm² pour le conducteur isolé vert-jaune. Ces valeurs ne sont pas négociables sur chantier.
Avant de démarrer, vous devez rassembler les matériaux suivants :
- Un piquet en acier galvanisé ou en cuivre (longueur minimale 1,5 m, diamètre 15 mm)
- Un câble cuivre nu de 25 mm² pour la liaison piquet-tableau
- Une barrette de coupure accessible, protégée contre la corrosion
- Des conducteurs de protection PE (vert-jaune) pour les circuits intérieurs
- Des colliers de serrage et cosses adaptées au cuivre
Les outils indispensables incluent le telluromètre, un marteau-piqueur ou une masse pour l’enfoncement du piquet, une pince ampèremétrique, et le matériel de raccordement électrique. Le telluromètre mesure la résistance en injectant un courant entre le piquet et des électrodes auxiliaires, ce qui en fait l’instrument de référence pour valider la conformité.
L’évaluation préalable du terrain conditionne directement le choix de la méthode. Un sol argileux et humide offre une résistivité naturellement faible, favorable à une bonne prise de terre. Un sol calcaire, sableux ou rocheux impose des solutions compensatoires : piquets multiples, tranchée plus profonde, ou ajout de bentonite pour améliorer le contact électrique. Le coût d’une installation se situe entre 300 et 1 000 euros TTC selon la complexité du terrain et du logement. Ce chiffre monte jusqu’à 2 500 euros pour des reprises partielles en cas complexe, ce qui justifie une bonne préparation initiale.
Conseil de pro:Réalisez une mesure de résistivité du sol avant de choisir votre méthode. Un sol à forte résistivité détecté en amont vous évitera de devoir reprendre l’installation après coup.
Quelles méthodes d’installation choisir selon le type de construction ?
Le choix de la méthode dépend directement du contexte : construction neuve, rénovation légère ou réhabilitation lourde. Chaque technique présente des avantages et des contraintes qu’il faut peser avant de commencer.
Méthode piquet de terre
Le piquet de terre est la méthode la plus courante en rénovation. Il s’enfonce verticalement dans le sol à une profondeur minimale de 1,5 m, idéalement jusqu’à atteindre une couche humide permanente. Sa mise en œuvre est rapide et peu coûteuse. En revanche, sa résistance varie selon les saisons : un sol sec en été peut faire grimper la résistance au-delà des 100 ohms réglementaires. Si un seul piquet ne suffit pas, plusieurs piquets peuvent être associés en parallèle, espacés d’au moins 2 mètres pour éviter toute interférence entre leurs zones d’influence.
Méthode boucle à fond de fouille
La boucle à fond de fouille consiste à poser un conducteur cuivre nu de 25 mm² en anneau continu autour des fondations, avant le coulage du béton. Cette technique, réservée aux constructions neuves, procure une résistance très fiable souvent inférieure à 10 ohms. La surface de contact avec le sol est maximale, ce qui garantit une stabilité de la résistance quelle que soit la saison. Sa limite est évidente : elle est pratiquement impossible à réaliser après construction.
Méthode conducteur enterré en tranchée
Cette méthode consiste à enterrer horizontalement un conducteur cuivre nu à une profondeur minimale de 50 cm, sur une longueur suffisante pour atteindre la résistance cible. Elle convient aux rénovations lourdes ou aux terrains où l’enfoncement d’un piquet est impossible (roche affleurante, dalle béton). La longueur du conducteur compense la profondeur limitée.
| Méthode | Contexte idéal | Résistance typique | Contrainte principale |
|---|---|---|---|
| Piquet vertical | Rénovation, terrain meuble | 10 à 100 ohms | Varie selon humidité du sol |
| Boucle à fond de fouille | Construction neuve | Souvent inférieure à 10 ohms | Impossible après construction |
| Conducteur en tranchée | Rénovation lourde, sol rocheux | Variable selon longueur | Travaux de terrassement importants |

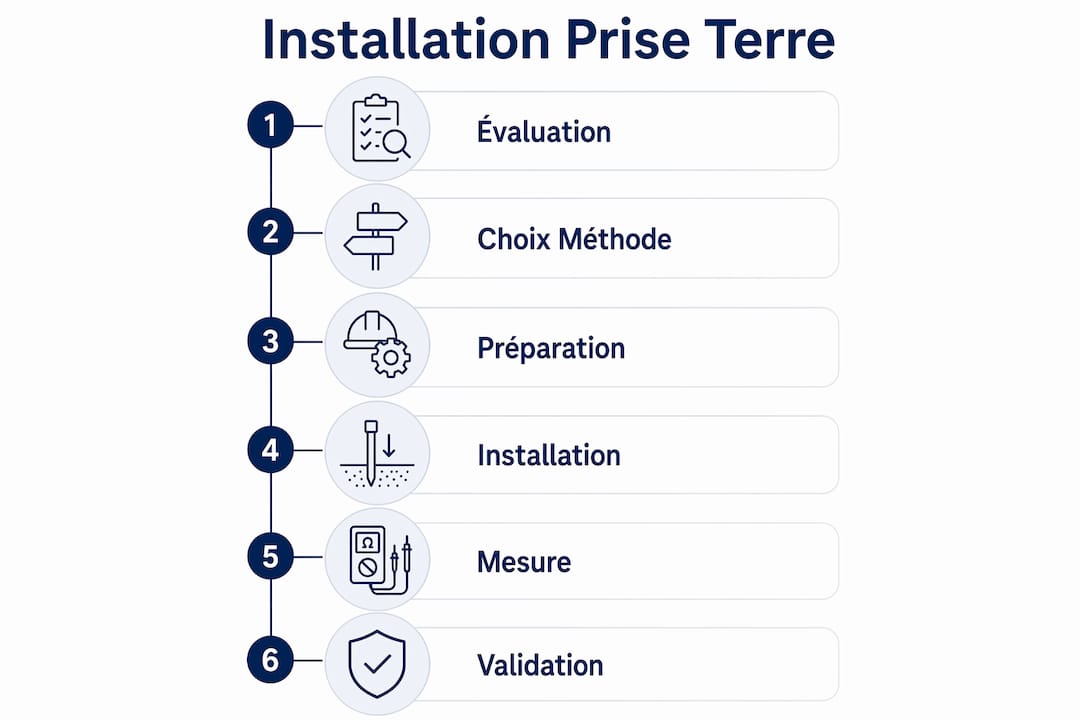

Quelles sont les étapes précises de la procédure d’installation ?
La procédure de mise à la terre suit une séquence stricte. Toute déviation de cet ordre expose à des risques électriques ou à une non-conformité à la norme NF C 15-100.
Mise hors tension complète.Coupez l’alimentation générale au tableau avant toute intervention. Vérifiez l’absence de tension avec un testeur de phase sur chaque circuit concerné. Cette étape n’est jamais optionnelle.
Implantation de l’électrode. Choisissez l’emplacement du piquet à moins de 10 mètres du tableau électrique pour limiter la longueur du conducteur de liaison. Enfoncez le piquet à la masse ou au marteau-piqueur, verticalement, jusqu’à la profondeur cible. Sur sol dur, utilisez une tête de frappe adaptée pour ne pas déformer le piquet.
Raccordement du piquet au conducteur de liaison. Fixez le câble cuivre nu de 25 mm² sur le piquet à l’aide d’un collier de serrage en laiton ou en inox. Évitez tout contact entre cuivre et acier galvanisé sans protection intermédiaire pour prévenir la corrosion galvanique.
Pose du conducteur jusqu’au tableau. Faites passer le câble en enterré (profondeur minimale 50 cm) ou sous fourreau rigide en surface. Protégez mécaniquement le câble sur toute sa longueur visible. Respectez un rayon de courbure minimal pour ne pas fragiliser le conducteur.
Installation de la barrette de coupure. Connectez le conducteur de liaison à la barrette de mesure, puis reliez cette barrette à la borne principale de terre du tableau. La barrette doit rester accessible en permanence pour les contrôles périodiques. Positionnez-la à hauteur d’homme, dans un boîtier protégé contre l’humidité.
Distribution des conducteurs PE. Depuis la borne de terre du tableau, distribuez les conducteurs de protection vert-jaune vers chaque circuit. Respectez les sections minimales imposées par la norme selon la section des conducteurs de phase associés.
Vérification de continuité avant remise sous tension. Mesurez la continuité entre la borne de terre du tableau et les prises de courant avec un contrôleur d’installation. Une résistance supérieure à quelques ohms sur ce trajet signale un mauvais raccordement.
Conseil de pro:Photographiez chaque étape de l’installation, notamment la profondeur du piquet et le tracé du conducteur enterré. Ces documents facilitent les contrôles futurs et constituent une preuve de conformité en cas d’audit.
Comment contrôler et valider la conformité de l’installation ?
La validation d’une prise de terre repose sur des mesures instrumentées, pas sur une simple inspection visuelle. Voici les points de contrôle à effectuer systématiquement :
Mesure de résistance de terre au telluromètre. Déconnectez la barrette de mesure pour isoler la prise de terre du reste de l’installation. Plantez les deux électrodes auxiliaires en ligne droite, à 10 et 20 mètres du piquet principal. La valeur lue doit être inférieure à 100 ohms pour être conforme à la norme NF C 15-100.
Vérification du seuil professionnel. La norme tolère 100 ohms, mais les professionnels ciblent moins de 50 ohms pour garantir le fonctionnement des protections différentielles 30 mA même en période de sécheresse. Une valeur entre 50 et 100 ohms est légalement conforme mais techniquement limite.
Mesure de continuité des conducteurs PE. Vérifiez la continuité entre la borne de terre du tableau et chaque prise de courant ou masse métallique raccordée. Un ohmmètre suffit pour cette vérification.
Contrôle de la liaison équipotentielle. La liaison équipotentielle complète la mise à la terre sans la remplacer, notamment dans les salles d’eau. Elle relie les masses métalliques (baignoire, canalisations, radiateurs) pour supprimer les différences de potentiel dangereuses. Son absence en salle de bain constitue une non-conformité.
Vérification des dispositifs différentiels 30 mA. Testez chaque disjoncteur différentiel avec le bouton de test intégré. Ces dispositifs compensent une résistance de terre élevée en déclenchant dès qu’un courant de fuite de 30 mA est détecté.
Un diagnostic complet doit inclure le type d’électrode, la résistance mesurée, l’état de la barrette, les reprises de circuits nécessaires et la présence de dispositifs différentiels 30 mA conformes. Sans ces éléments, le diagnostic est incomplet.
Quels sont les pièges fréquents à éviter pour une installation fiable ?
Les erreurs d’installation de prise de terre se concentrent sur quelques points récurrents que les professionnels expérimentés connaissent bien.
Mauvais raccordement piquet-tableau. Un raccordement défectueux augmente la résistance effective de l’installation même si le piquet est parfaitement posé. Serrez les connexions au couple recommandé et vérifiez l’absence d’oxydation à chaque point de jonction.
Barrette inaccessible ou non protégée. Une barrette noyée dans une cloison ou exposée à l’humidité devient inutilisable pour les contrôles périodiques. Positionnez-la toujours dans un boîtier accessible, identifié et protégé.
Négliger les variations saisonnières. La résistivité du sol varie selon l’humidité. Une installation mesurée conforme en hiver peut dépasser 100 ohms en été sur sol sableux. Prévoyez une marge de sécurité en visant 30 à 50 ohms lors de la réception.
Sol calcaire ou rocheux non traité. Sur ces terrains, un seul piquet standard est rarement suffisant. Les prises de terre profondes constituent la solution adaptée pour atteindre les couches conductrices en profondeur, notamment dans les installations industrielles.
Absence de mise à jour du tableau. Toute reprise de circuit doit être documentée et intégrée au tableau électrique. Un schéma à jour est indispensable pour les interventions futures et les contrôles réglementaires.
Conseil de pro:Sur les installations industrielles complexes, faites réaliser une mesure de résistivité du sol selon la méthode de Wenner avant de dimensionner le système. Cela évite les surprises lors de la réception.
Points clés
Une installation de prise de terre conforme à la norme NF C 15-100 exige une méthode adaptée au terrain, des connexions sans défaut, et une validation instrumentée au telluromètre avant toute mise en service.
| Point | Détails |
|---|---|
| Norme de référence | La NF C 15-100 impose une résistance maximale de 100 ohms et un câble cuivre nu de 25 mm². |
| Choix de la méthode | Piquet en rénovation, boucle à fond de fouille en neuf, tranchée sur sol difficile. |
| Validation obligatoire | Mesurez la résistance au telluromètre et visez moins de 50 ohms pour une marge de sécurité réelle. |
| Barrette de coupure | Elle doit rester accessible et protégée pour permettre les contrôles périodiques réglementaires. |
| Erreurs à éviter | Connexions oxydées, barrette inaccessible et absence de liaison équipotentielle en salle de bain. |
Ce que l’expérience terrain nous a appris sur la mise à la terre
Chez Indelec, nous intervenons depuis 1955 sur des installations électriques et de protection foudre dans des environnements industriels et d’infrastructure parmi les plus exigeants. Ce que nous observons sur le terrain contredit souvent ce que les guides théoriques laissent croire.
La prise de terre n’est pas un composant isolé. C’est le maillon final d’une chaîne qui inclut les conducteurs PE, la barrette, le tableau et les dispositifs différentiels. Nous avons vu des installations avec des piquets parfaitement posés mais des résistances effectives de 300 ohms, uniquement à cause d’une connexion oxydée entre le piquet et le câble de liaison. La conformité se joue autant dans les détails de raccordement que dans le choix de l’électrode.
Nous recommandons systématiquement de viser moins de 50 ohms, pas 100. La norme fixe un seuil légal, pas un objectif de performance. Sur les sites industriels que nous protégeons contre la foudre, une résistance de terre élevée compromet directement l’efficacité des systèmes de protection foudre et des parafoudres. La mise à la terre et la protection foudre forment un système intégré : l’un ne fonctionne pas sans l’autre.
Enfin, la maintenance est trop souvent négligée. Une prise de terre mesurée conforme à la réception peut se dégrader en quelques années sur sol agressif. Planifiez des contrôles périodiques avec telluromètre, au minimum tous les trois ans, et après chaque événement foudre significatif.
— Indelec
