Méthode de calcul du besoin en paratonnerre
TL;DR:
- La norme IEC 62305-2 prévoit une évaluation quantitative du risque foudre pour déterminer la nécessité d’une protection adaptée.
- Elle prend en compte quatre composantes de risque : pertes humaines, patrimoniales, économiques et de service public.
La méthode calcul besoin paratonnerre est définie par la norme IEC 62305-2 comme une évaluation quantitative du risque foudre comparant le risque total R au risque tolérable Rt pour déterminer si une protection est nécessaire. Pour les responsables de sécurité industrielle, cette démarche n’est pas une formalité administrative. C’est la seule façon de justifier objectivement le dimensionnement d’un système de protection, de choisir le niveau de protection adapté (LPL) et d’éviter les installations sous-dimensionnées ou inutilement coûteuses. La norme IEC 62305-2, publiée par la Commission Électrotechnique Internationale, structure ce calcul autour de quatre composantes de risque couvrant les pertes humaines, économiques, matérielles et patrimoniales.
Quels sont les composants de risque pris en compte dans le calcul du besoin en paratonnerre ?
La méthode IEC 62305-2 repose sur le calcul du risque total R, qui intègre les pertes humaines, économiques et matérielles sur le site, comparé au risque tolérable Rt. Cette structuration en composantes distinctes permet d’objectiver chaque source de danger et d’éviter les décisions fondées sur des estimations approximatives.
Les quatre composantes de risque à évaluer sont les suivantes :
- R1 : perte de vie humaine. C’est la composante la plus critique pour les sites industriels à forte occupation, comme les usines chimiques ou les plateformes de production. Elle prend en compte le nombre de personnes exposées, la durée d’occupation et la probabilité de blessures graves ou de décès.
- R2 : perte de patrimoine culturel irremplaçable. Cette composante concerne les sites abritant des archives, des œuvres ou des équipements historiques. Elle est rarement déterminante dans l’industrie lourde, mais peut s’appliquer à certains sites patrimoniaux.
- R3 : perte de service public. Elle couvre l’interruption d’activité pour des services critiques comme les hôpitaux, les centres de données ou les réseaux de distribution d’énergie. Pour un site industriel, cette composante traduit directement le risque d’arrêt de production.
- R4 : pertes économiques. Elle agrège les dommages matériels, les pertes de données, les coûts de remise en état et les pertes d’exploitation. Sur un site de production continue, une seule frappe de foudre non protégée peut générer des pertes dépassant plusieurs centaines de milliers d’euros.
La méthode s’adapte au type d’installation industrielle, à son importance stratégique et aux risques spécifiques du site, notamment la présence de matériaux combustibles, de zones à risque incendie ou d’équipements électroniques sensibles. Un entrepôt logistique standard n’a pas le même profil de risque qu’une raffinerie ou un data center.
Conseil de pro:Avant de lancer le calcul formel, cartographiez les zones d’occupation et identifiez les équipements critiques. Cette étape préliminaire réduit de moitié le temps de saisie dans la worksheet IEC 62305-2 et améliore la précision des résultats.

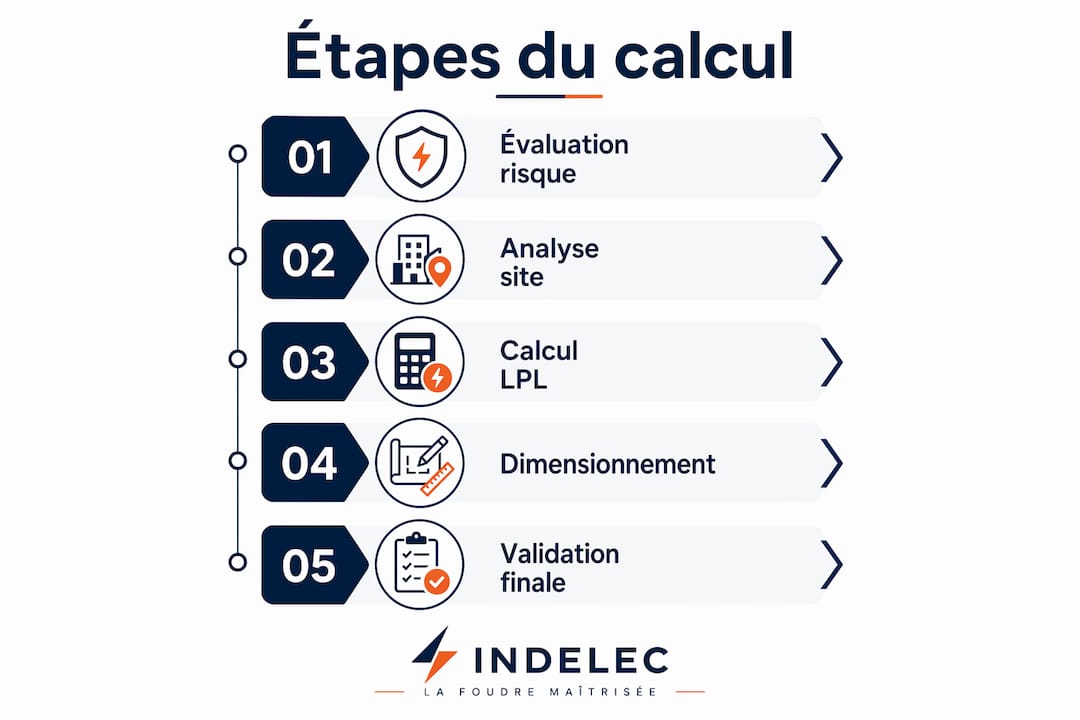

Comment appliquer la méthode IEC 62305-2 pour le calcul du niveau de protection requis (LPL) ?
L’application de la méthode IEC 62305-2 suit une séquence structurée. La worksheet IEC 62305-2 comprend un découpage détaillé du site et des mesures existantes pour affiner le calcul des risques, ce qui en fait un outil de travail concret plutôt qu’un simple formulaire de conformité.
Voici les quatre étapes clés de la méthode :
Collecte des données et zoning du site. Délimitez les zones du bâtiment selon leur occupation, leur usage et leur contenu. Identifiez les services entrants (lignes électriques, réseaux de communication, canalisations) et les matériaux présents. Cette étape conditionne la précision de tous les calculs suivants.
Saisie des paramètres d’exposition et d’occupation. Renseignez la densité de foudroiement locale (Ng, en coups/km²/an), les dimensions du bâtiment, le type de sol et les facteurs de réduction liés aux mesures de protection déjà en place. En France, la densité Ng varie de 0,5 à plus de 4 selon les régions, ce qui influence directement le résultat du calcul.
Calcul des risques totaux et comparaison avec les seuils tolérables. Le risque total R est calculé pour chaque composante (R1 à R4) et comparé au seuil Rt défini par la norme. Pour R1 (pertes humaines), Rt est fixé à 10⁻⁵ par an. Si R dépasse Rt, une protection est obligatoire.
Choix du niveau de protection et des équipements adaptés. Le résultat du calcul détermine le LPL (Lightning Protection Level) requis, de LPL IV (protection minimale) à LPL I (protection maximale). Ce niveau conditionne le rayon de protection du paratonnerre, l’espacement des conducteurs de descente et les caractéristiques des parafoudres à installer.
Le tableau ci-dessous résume les niveaux de protection et leurs seuils d’efficacité selon IEC 62305-1 :
| Niveau LPL | Efficacité minimale | Courant de foudre minimal intercepté |
|---|---|---|
| LPL I | 98 % | 3 kA |
| LPL II | 95 % | 5 kA |
| LPL III | 90 % | 10 kA |
| LPL IV | 80 % | 16 kA |
Conseil de pro:Ne calculez pas le LPL une seule fois pour toute la durée de vie du site. Toute modification structurelle majeure (extension de bâtiment, ajout d’équipements critiques, changement d’activité) impose une réévaluation complète du calcul de risque foudre.
Quelle est l’importance du dimensionnement des parafoudres dans la protection complète contre la foudre ?
Le dimensionnement des systèmes foudre ne se limite pas au paratonnerre. Les parafoudres (SPD, Surge Protective Devices) constituent le second pilier de la protection, en interceptant les surtensions transitoires qui se propagent par les réseaux électriques et de communication après une frappe.
Les parafoudres Type 1, 2 et 3 ont des capacités de décharge spécifiques selon la zone d’exposition et les besoins de protection. Le tableau suivant présente les caractéristiques principales :
| Type de parafoudre | Courant Imax (8/20 µs) | Courant Iimp (10/350 µs) | Zone d’installation |
|---|---|---|---|
| Type 1 | Non applicable | 12,5 kA minimum | Entrée du tableau général (TGBT) |
| Type 2 | 20 à 40 kA | Non applicable | Tableaux divisionnaires |
| Type 3 | 65 kA | Non applicable | Proximité des équipements sensibles |
La coordination entre le paratonnerre et les parafoudres est une exigence normative. Les normes en vigueur imposent une coordination entre paratonnerre, parafoudres, liaisons équipotentielles et protections internes, formant un système global de protection qui couvre le captage, la descente, la mise à la terre et la protection des circuits internes. Un paratonnerre sans parafoudres coordonnés laisse les équipements électroniques exposés aux surtensions induites.
La distance entre les parafoudres et les équipements sensibles doit rester inférieure à 10 mètres. Au-delà de cette distance, un parafoudre complémentaire de Type 3 est nécessaire pour maintenir le niveau de protection requis. Cette contrainte est souvent négligée lors des extensions de sites industriels, ce qui crée des zones non protégées dans des installations pourtant certifiées conformes.
Quelles sont les erreurs courantes à éviter lors du calcul et de l’installation des paratonnerres ?
Les erreurs dans le calcul et l’installation paratonnerre ne sont pas toujours visibles immédiatement. Elles se révèlent lors d’un événement foudre, souvent avec des conséquences disproportionnées par rapport au coût qu’aurait représenté une analyse rigoureuse en amont.
Les pièges les plus fréquents sont les suivants :
- Baser la décision sur une estimation visuelle ou approximative. Certains responsables de site décident d’installer ou de ne pas installer un paratonnerre sur la base de la hauteur du bâtiment ou de l’expérience passée. Le choix des protections doit reposer sur le résultat du calcul de risque et viser à réduire le risque résiduel sous le seuil tolérable. Sans calcul formel, il est impossible de justifier la conformité réglementaire ni d’optimiser le coût paratonnerre.
- Ignorer la maintenance et la vérification périodique. Une protection présente mais non maintenue équivaut en pratique à un risque inchangé. Les conducteurs de descente corrodés, les prises de terre dont la résistance a dérivé ou les parafoudres dont le voyant de défaut est actif n’offrent plus la protection pour laquelle ils ont été dimensionnés.
- Sous-estimer la zone d’exposition ou le zoning. Un bâtiment annexe, un silo ou une cuve non intégrés dans le périmètre de calcul initial peuvent représenter des points d’entrée de foudre non protégés. Le zoning doit couvrir l’intégralité du site, y compris les structures métalliques isolées.
- Mauvaise coordination entre dispositifs de protection. Installer un paratonnerre à pointe radioactive active (PDA) sans adapter les parafoudres et les liaisons équipotentielles crée une fausse sécurité. La protection globale foudre exige que captage, descente, SPD et mise à la terre fonctionnent comme un système cohérent.
Conseil de pro:Planifiez une vérification annuelle de l’ensemble du système de protection, avec mesure de la résistance de terre et contrôle visuel des conducteurs. Documentez chaque inspection dans un registre de maintenance. En cas de sinistre, ce document est la première pièce demandée par les assureurs.
Points clés
La méthode IEC 62305-2 est le seul cadre normatif permettant de déterminer objectivement le besoin de protection foudre d’un site industriel, en comparant le risque calculé R au seuil tolérable Rt pour chaque composante de perte.
| Point | Détails |
|---|---|
| Base normative IEC 62305-2 | Comparer R à Rt pour chaque composante (R1 à R4) avant toute décision d’installation. |
| Zoning et collecte de données | Cartographier les zones d’occupation et les services entrants avant de lancer le calcul formel. |
| Coordination paratonnerre et parafoudres | Installer des SPD Type 1, 2 et 3 coordonnés avec le paratonnerre pour couvrir les surtensions induites. |
| Distance critique des SPD | Maintenir les parafoudres à moins de 10 mètres des équipements sensibles pour éviter les zones non protégées. |
| Maintenance documentée | Vérifier et documenter le système chaque année pour conserver l’efficacité réelle de la protection. |
Ce que 70 ans de terrain nous ont appris sur le calcul du besoin en paratonnerre
Chez Indelec, nous intervenons depuis 1955 sur des sites industriels de toutes natures, des raffineries aux centres de données, en passant par les infrastructures de transport et les sites de production pharmaceutique. Ce que nous observons régulièrement sur le terrain contredit une idée reçue très répandue : la majorité des défaillances de protection ne viennent pas d’un mauvais choix de paratonnerre, mais d’un calcul de risque incomplet ou d’une absence totale de méthode formelle.
La méthode IEC 62305-2 évite les décisions approximatives en alignant ingénierie, HSE, conformité et exploitation autour d’un même référentiel quantitatif. C’est précisément ce qui manque dans les projets où le responsable de site choisit un paratonnerre sur catalogue sans analyse préalable. Le résultat est soit une surprotection coûteuse, soit une sous-protection dangereuse.
Notre conviction, forgée sur des milliers d’installations, est que la rigueur documentaire est aussi importante que le choix technique. Un système parfaitement dimensionné mais sans dossier de calcul traçable ne peut pas être audité, mis à jour ni défendu devant un assureur ou une autorité de contrôle. La conformité aux normes foudre n’est pas un état permanent. C’est un processus continu qui exige des mises à jour à chaque évolution du site.
— Indelec
Comment Indelec accompagne les industriels dans la protection contre la foudre
Indelec propose aux responsables de sécurité industrielle un accompagnement complet, de l’analyse du risque foudre jusqu’à la certification du système installé. Nos ingénieurs appliquent la méthode IEC 62305-2 pour chaque projet, avec un calcul de risque documenté et un dimensionnement adapté au profil réel du site.
Nos solutions de protection foudre couvrent les paratonnerres à dispositif d’amorçage (PDA), les systèmes de mise à la terre, les parafoudres coordonnés et les services de maintenance certifiée. Pour les sites soumis à des exigences réglementaires spécifiques, notre page dédiée aux normes de protection détaille les référentiels applicables en France et à l’international. Contactez nos équipes pour obtenir une analyse de risque foudre sur votre site.
