Installer un paratonnerre : guide technique étape par étape
TL;DR:
- La conformité d’un système de protection contre la foudre repose sur une analyse précise des risques et du site.
- L’installation doit suivre un processus rigoureux incluant étude, pose et maintenance régulière pour assurer son efficacité.
- Un suivi documenté et une maintenance périodique réduisent significativement les risques liés à la foudre.
Un coup de foudre peut détruire une ligne de production entière en quelques millisecondes, déclencher un incendie ou rendre hors service des équipements électroniques critiques. Sur les sites industriels français, entre 400 000 et 700 000 impacts touchent le territoire chaque année. Pourtant, un paratonnerre mal dimensionné ou mal installé n’offre qu’une fausse sécurité. Ce guide vous présente chaque étape du processus, de l’analyse préalable à la maintenance périodique, pour vous permettre de piloter ou superviser une installation conforme, efficace et durable.
Table des matières
- Analyser le risque et définir les besoins
- Préparer le site : matériel, schéma et implantation
- Installer le paratonnerre : étapes de pose et points critiques
- Vérifier et maintenir le système de protection
- Les réalités terrain et les nuances à connaître
- Solutions professionnelles pour vos projets de paratonnerre
- Questions fréquentes sur l’installation d’un paratonnerre
Points Clés
| Point | Détails |
|---|---|
| Analyse préalable | L’Analyse du Risque Foudre définit le niveau de protection requis et adapte la réponse technique. |
| Respect technique | L’installation suit un schéma précis de matériaux, pose et raccordement pour garantir efficacité et conformité. |
| Vérification régulière | Des contrôles de résistance de terre et de maintenance périodique sont indispensables pour assurer la sécurité. |
| Aide experte | Faire appel à un spécialiste certifié maximise la sécurité et la conformité normative. |
Analyser le risque et définir les besoins
Avant de commander le moindre équipement, il faut comprendre précisément ce que la foudre peut faire à votre site. C’est l’objet de l’Analyse du Risque Foudre (ARF), une démarche structurée qui quantifie la probabilité d’un impact et ses conséquences potentielles.

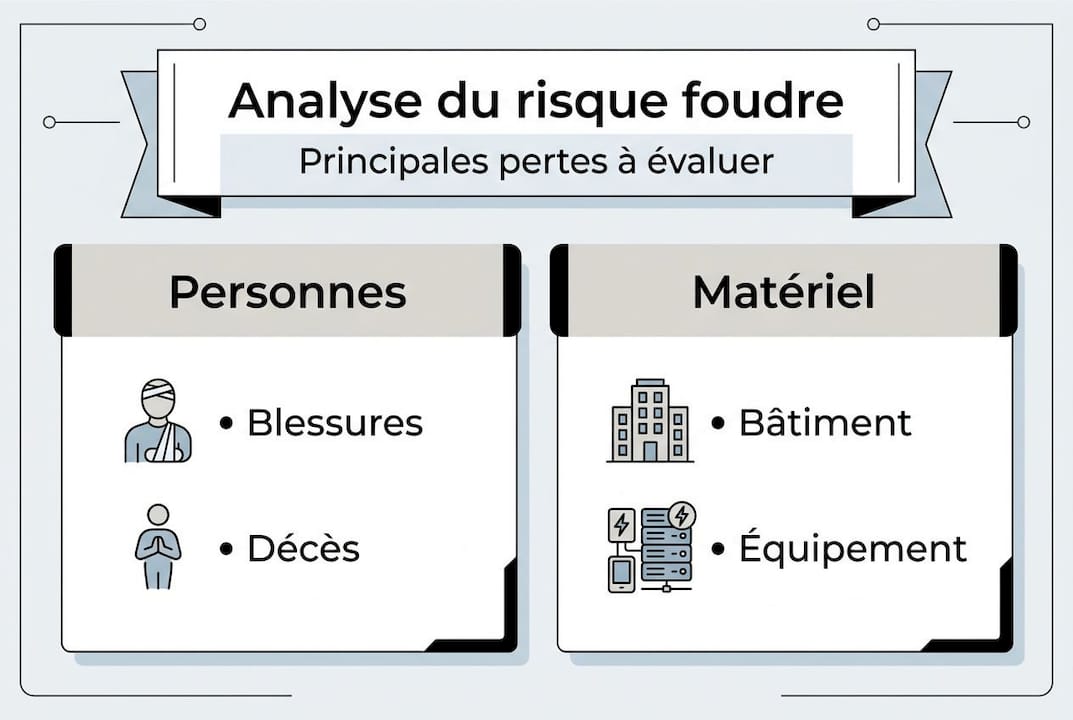

L’analyse du risque foudre repose sur la norme NF EN 62305-2, qui impose de calculer quatre types de pertes : vies humaines, services publics, patrimoine culturel et activité économique. À partir de ce calcul, on détermine le Niveau de Protection (NP) requis, classé de I (le plus exigeant) à IV (le moins contraignant). Ce niveau conditionne directement la géométrie du volume protégé, les sections de conducteurs et la fréquence des vérifications. L’installation d’un paratonnerre commence par une ARF selon NF EN 62305-2, obligatoire pour les ICPE (Installations Classées pour la Protection de l’Environnement) et les sites industriels.
Deux grandes normes encadrent les installations en France. Voici un comparatif rapide :
| Critère | NF EN 62305 | NF C 17-102 |
|---|---|---|
| Type de paratonnerre | Franklin (tige simple) | PDA (à dispositif d’amorçage) |
| Méthode de calcul | Analyse de risque complète | Rayon de protection selon temps d’avance |
| Champ d’application | Tous bâtiments, structures | Bâtiments, zones ouvertes |
| Reconnaissance internationale | Oui (CEI) | France, Espagne, Belgique |
Le comparatif des normes montre que le choix dépend autant du contexte réglementaire local que de la géométrie du site. Pour les ICPE soumises à arrêté préfectoral, la NF EN 62305 vs NF C 17-102 s’applique selon les prescriptions de l’inspection des installations classées.
La documentation à réunir avant de lancer l’étude comprend :
- Plans de masse et coupes du bâtiment
- Liste des équipements sensibles et des zones à risque
- Données météorologiques locales (densité de foudroiement Ng)
- Historique des incidents électriques sur le site
- Rapports de vérification antérieurs si disponibles
Les risques foudre industrie varient fortement selon la région, la hauteur des structures et la présence de matières inflammables.
Conseil de pro : Engager un bureau d’étude agréé Qualifoudre dès cette phase permet d’optimiser la conformité et d’accélérer la validation administrative, notamment pour les dossiers ICPE.
Préparer le site : matériel, schéma et implantation
Une fois les besoins précisés, voyons comment préparer le site : quels équipements choisir et où les implanter.
L’Étude Technique (ET) est le document central de cette phase. Elle précise les dispositifs, implantation, conducteurs de descente et mise à la terre selon la norme retenue. C’est sur ce document que repose toute la traçabilité de l’installation.
Voici les matériels principaux à prévoir :
| Composant | Rôle | Matériau courant |
|---|---|---|
| Pointe d’amorçage (PDA) ou tige Franklin | Capter la foudre | Inox, cuivre |
| Conducteurs de descente | Acheminer le courant vers la terre | Cuivre 50 mm², acier galvanisé |
| Prises de terre | Dissiper l’énergie dans le sol | Cuivre, acier cuivré |
| Compteur de foudre | Enregistrer les impacts | Électronique |
| Accessoires de fixation | Maintenir les conducteurs | Inox, plastique UV |
Les étapes préparatoires à suivre dans l’ordre :
- Lire et valider les plans de l’ET avec le maître d’ouvrage

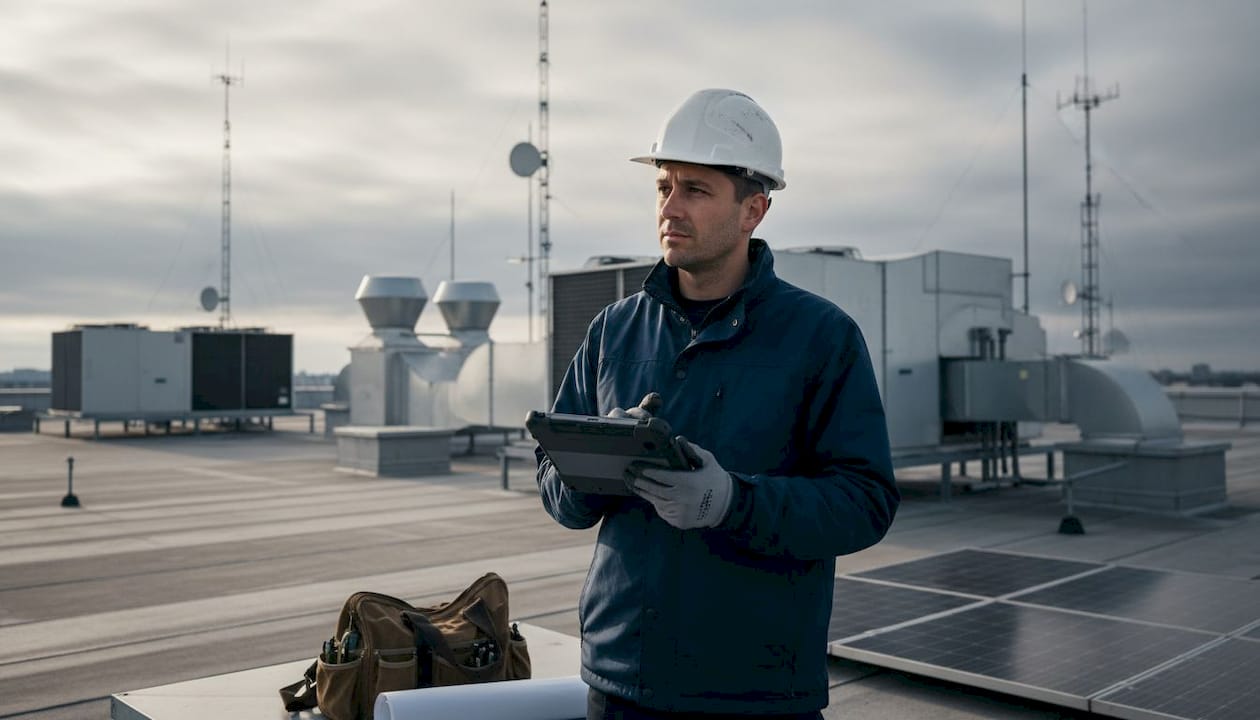

- Effectuer une visite de site pour confirmer la faisabilité
- Identifier les points les plus élevés et les masses métalliques existantes
- Définir le tracé des conducteurs en évitant les boucles et les angles vifs
- Localiser les emplacements de prise de terre selon la nature du sol
- Planifier les accès en toiture et les protections collectives nécessaires
La réglementation impose que la pointe soit placée à plus de 2 mètres au-dessus de l’élément le plus haut à protéger. Pour les types de paratonnerres à dispositif d’amorçage, ce minimum est non négociable et conditionne le rayon de protection calculé.
Pour le passage des conducteurs, évitez les chemins de câbles métalliques non reliés à la terre et maintenez une distance minimale de 1 mètre par rapport aux canalisations de gaz. La protection des bâtiments industriels intègre aussi la gestion des liaisons équipotentielles entre toutes les masses métalliques du bâtiment. Consultez les principes d’implantation pour valider la configuration retenue.
Conseil de pro : Prévoir des regards de contrôle accessibles et des points de déconnexion sur chaque descente simplifie considérablement les vérifications réglementaires futures et réduit le temps d’intervention des techniciens.
Installer le paratonnerre : étapes de pose et points critiques
Le site préparé, passons à l’exécution concrète des travaux d’installation.
Voici les étapes de pose dans l’ordre chronologique :
- Sécuriser la zone de travail en toiture : balisage, lignes de vie, EPI complets
- Fixer le mât support au point le plus haut selon les spécifications de l’ET
- Installer la pointe ou le PDA sur le mât, en respectant la hauteur minimale réglementaire
- Dérouler les conducteurs de descente depuis la pointe jusqu’à la prise de terre
- Fixer les conducteurs avec au minimum 3 fixations par mètre
- Respecter un rayon de courbure supérieur ou égal à 20 cm à chaque changement de direction
- Installer le compteur de foudre sur la descente principale, à hauteur accessible
- Réaliser les raccordements à la prise de terre et vérifier les connexions
Sur les conducteurs de descente, la norme est précise : au moins 1 descente par PDA, 2 si la projection horizontale dépasse la verticale ou si la hauteur excède 28 m, avec une section minimale de 50 mm² en cuivre. Le trajet doit rester rectiligne pour éviter tout arc électrique latéral.
Le compteur de foudre est obligatoire sur la descente pour permettre le suivi de maintenance. Sans lui, il est impossible de savoir si le système a été sollicité entre deux visites.
Points critiques à surveiller pendant la pose :
- Absence de boucles dans les conducteurs (risque de surtension induite)
- Continuité électrique à chaque jonction et connecteur
- Étanchéité des traversées de toiture pour éviter les infiltrations
- Distance de séparation respectée entre conducteur et structures métalliques non reliées
Consultez la méthodologie chantier pour les détails de supervision sur site complexe. Les 6 étapes d’installation sont détaillées avec des listes de contrôle opérationnelles.
Rappel sécurité : Toute intervention en toiture ou sur des équipements électriques doit être réalisée avec les EPI adaptés (harnais, casque, gants isolants) et sur des circuits mis hors tension. Ne jamais intervenir seul en hauteur.
Vérifier et maintenir le système de protection
Après la pose, garantir la conformité et la longévité du système exige une organisation rigoureuse de la maintenance.
Les contrôles initiaux à réaliser immédiatement après l’installation comprennent un test de continuité sur l’ensemble de la chaîne, de la pointe jusqu’à la prise de terre. La résistance de terre doit être inférieure à 10 ohms, avec un regard de contrôle équipé d’un point de déconnexion et une interconnexion équipotentielle complète.
La fréquence des vérifications dépend du niveau de protection :
- Niveaux I et II : vérification complète annuelle, inspection visuelle après chaque orage significatif
- Niveaux III et IV : vérification bisannuelle, résistance de terre inférieure à 10 ohms à chaque contrôle
- Tous niveaux : relevé du compteur de foudre à chaque visite, maintenance corrective immédiate si anomalie détectée
- Sites à haut risque : inspection visuelle annuelle systématique, indépendamment du niveau de protection
Le compteur de foudre joue un rôle central dans ce suivi. Chaque impact enregistré déclenche une inspection renforcée : vérification des connexions, contrôle de la résistance de terre, inspection visuelle de la pointe et des conducteurs.
Statistique clé : Les sites dotés d’un suivi connecté constatent en moyenne 40 % d’incidents foudre en moins, grâce à la détection précoce des dégradations.
Les tests de conformité doivent être documentés dans un rapport signé par un technicien qualifié. Ce document est exigible par l’inspection des installations classées et par les assureurs en cas de sinistre.
Conseil de pro : Créer un carnet d’entretien numérique dès la réception du système, avec une fiche par intervention, permet de prouver la traçabilité complète et de détecter les tendances de dégradation avant qu’elles ne deviennent critiques. Consultez notre guide sur la maintenance annuelle et les erreurs à éviter maintenance.
Les réalités terrain et les nuances à connaître
Après des années d’installations sur des sites industriels variés, nous observons que les difficultés ne viennent presque jamais de la pose elle-même. Elles viennent des compromis faits en amont.
Le choix entre NF EN 62305 et NF C 17-102 est souvent présenté comme technique. En réalité, il dépend autant des exigences de l’assureur, de la préfecture et du bureau de contrôle que du standard international. Un site peut être parfaitement conforme à une norme et refusé par son assureur parce que ce dernier impose l’autre. Clarifiez ce point avant de lancer l’étude.
Sur le terrain, la gestion des masses métalliques est le point le plus souvent négligé. Une charpente métallique non reliée équipotentiellement peut créer des arcs latéraux dangereux lors d’un impact, même avec un paratonnerre en place. Les liaisons équipotentielles ne sont pas une option.
Le débat sur l’efficacité des PDA (paratonnerres à dispositif d’amorçage) reste ouvert au niveau international. Certains pays ne reconnaissent pas la norme NF C 17-102. Si votre site a une dimension internationale ou si des équipes étrangères interviennent, cette ambiguïté mérite d’être anticipée dans la documentation.
Enfin, l’installation ne vaut que par la rigueur du suivi. Nous avons vu des systèmes parfaitement posés devenir inefficaces en trois ans faute de maintenance documentée. Consultez nos conseils de conformité pour structurer votre démarche sur le long terme.
Solutions professionnelles pour vos projets de paratonnerre
Passer de la théorie à une installation certifiée et maintenue demande une expertise que peu d’équipes internes possèdent en totalité. Indelec accompagne les responsables de sites industriels et les agences publiques à chaque phase : audit initial, rédaction de l’ARF, installation par des techniciens Qualifoudre, et programmes de maintenance périodique.
Nos équipes maîtrisent aussi bien la norme NF EN 62305 que la NF C 17-102, et interviennent sur des projets complexes en France et à l’international. Consultez des cas réels d’installation pour voir comment nous avons résolu des problématiques similaires aux vôtres. Découvrez nos solutions complètes paratonnerre ou renseignez-vous sur notre expertise des normes pour un diagnostic personnalisé de votre site.
Questions fréquentes sur l’installation d’un paratonnerre
Combien de temps dure l’installation d’un paratonnerre industriel ?
En moyenne, une installation s’effectue en 1 à 3 jours selon la complexité du site et l’accès à la toiture. La méthodologie complète inclut l’ARF, l’étude technique, la pose par des professionnels Qualifoudre, la vérification initiale et la mise en place de la maintenance périodique.
Un paratonnerre est-il obligatoire sur tous les sites industriels en France ?
L’obligation dépend du résultat de l’Analyse du Risque Foudre (ARF) et des normes applicables comme la NF EN 62305-2. L’ARF obligatoire pour ICPE détermine si une installation est nécessaire et quel niveau de protection s’applique.
Quel contrôle effectuer après l’installation ?
Il faut vérifier la continuité électrique de l’ensemble du système et mesurer une résistance de terre inférieure à 10 ohms, puis documenter les résultats dans un rapport signé par un technicien qualifié.
Quels sont les risques d’une installation non conforme ?
Une mauvaise pose expose à des incendies, la destruction de matériel sensible et la non-couverture par les assurances. Avec 400 000 à 700 000 impacts annuels en France et une résistance de terre insuffisante, la dissipation de l’énergie de foudre reste incomplète et les dommages collatéraux sont inévitables.
