Pour protéger un hôpital en France, lancez sans attendre une analyse du risque foudre conforme à la norme NF EN 62305-2. Elle conditionne le choix des parafoudres coordonnés (types 1, 2 et 3) et des liaisons équipotentielles, deux dispositifs qui ne se décident pas au hasard mais se calculent. Planifiez ensuite les vérifications périodiques et le dossier d’exécution : sans eux, votre couverture assurantielle et votre conformité réglementaire restent fragiles.

En bref:

  • La conformité à la norme NF EN 62305-2 est essentielle pour réaliser une analyse du risque foudre précise et dimensionner correctement la protection du bâtiment.
  • La sélection des parafoudres doit suivre une coordination rigoureuse entre types 1, 2 et 3, en fonction des points d’entrée, des tableaux divisionnaires et des équipements sensibles.
  • La mise en place d’une liaison équipotentielle et d’une prise de terre adaptée limite efficacement les effets induits des coups de foudre sur les équipements critiques.
  • L’entretien régulier et la vérification du dossier de conformité garantissent la pérennité de la protection et la validité de la couverture d’assurance.
  • Toute modification structurelle ou technique doit entraîner une nouvelle analyse du risque foudre pour assurer la continuité de la protection.
Indelec
Sécurisez les infrastructures critiques
Indelec propose des solutions de protection foudre, de la mise à la terre à l’installation, la maintenance et la certification.

Découvrir Indelec

Table des matières

Pourquoi la protection foudre hôpital est un enjeu de continuité de service

Un hôpital ne subit pas la foudre comme un entrepôt ou un bureau. Le coup direct sur la structure n’est qu’une partie du problème : le courant se propage via les réseaux électriques, les gaines techniques, les câbles de données, et génère des champs électromagnétiques qui perturbent les équipements même sans impact direct sur le bâtiment. C’est cette propagation indirecte qui pose le plus de risques dans un environnement hospitalier, où chaque service dépend d’une chaîne d’appareils interconnectés.

Les conséquences touchent directement le soin aux patients :

  • Arrêt ou dysfonctionnement de dispositifs vitaux en réanimation ou en bloc opératoire
  • Perte de données ou panne des systèmes d’imagerie (IRM, scanner) et des serveurs hospitaliers
  • Coupures électriques affectant la chaîne du froid pour médicaments et vaccins
  • Coûts de réparation et d’indisponibilité qui se chiffrent rapidement en dizaines de milliers d’euros

Les infrastructures critiques comme les hôpitaux doivent donc composer une protection qui vise autant le foudroiement direct que les effets induits par propagation. Plus un service est critique, plus le niveau de protection exigé grimpe, ce qui oriente directement les choix techniques présentés plus bas.

Quelles normes de protection foudre s’appliquent aux hôpitaux français ?

En France, la protection contre la foudre d’un établissement de santé s’appuie sur deux textes complémentaires. D’un côté, la série NF EN 62305 couvre l’ensemble de la démarche, de l’analyse du risque à la protection des effets induits. De l’autre, la NF C 17-102 encadre spécifiquement les paratonnerres à dispositif d’amorçage, très répandus sur les toitures hospitalières.

Concrètement, la série NF EN 62305 se décompose en quatre volets :

  • Partie 1 : principes généraux et caractérisation du risque foudre
  • Partie 2 : méthodologie de l’analyse du risque (ARF), pierre angulaire du dimensionnement
  • Partie 3 : protection des structures et des personnes contre les dommages physiques
  • Partie 4 : protection des réseaux électriques et électroniques contre les effets induits

Ce cadre normatif se combine avec la NF C 15-100 pour l’installation électrique basse tension, et avec les normes produits CEI/IEC (notamment la NF EN IEC 62561 pour les composants) qui fixent les exigences techniques des parafoudres et des éléments de captation. Les analyses techniques disponibles confirment que cette normalisation sert de socle à la conception des ERP sensibles, hôpitaux compris. Sur le plan documentaire, un dossier d’exécution complet et une vérification initiale après travaux sont attendus par les assureurs comme par les organismes de contrôle. Pour un panorama plus large des textes applicables, la page normes d’Indelec rassemble les références utiles à un service technique hospitalier.

Comment se déroule une analyse du risque foudre (ARF) à l’hôpital ?

L’ARF n’est pas une formalité administrative : c’est le calcul qui détermine tout le reste de l’installation. Elle suit la méthodologie de la NF EN 62305-2 et croise plusieurs facteurs, dont la densité de foudroiement locale, la surface équivalente de captation du bâtiment, la nature des services hébergés et les conséquences potentielles d’une défaillance.

  1. Cartographie du site : localisation des bâtiments, hauteurs, environnement immédiat (arbres, structures voisines, lignes aériennes)
  2. Calcul du niveau de risque : comparaison au seuil tolérable selon les quatre types de pertes définis par la norme (vies humaines, service public, patrimoine, valeur économique)
  3. Détermination du niveau de protection (NP) requis, du plus exigeant (NP I) au plus souple (NP IV)
  4. Scénarios de défaillance : identification des points faibles, notamment les réseaux entrants (électricité, télécoms, données)

Ce document engage la responsabilité du maître d’ouvrage. Un contrat d’assurance ou un audit de conformité s’appuiera sur cette ARF pour valider que le dimensionnement retenu correspond bien au risque réel, comme le rappellent les préconisations techniques régionales sur le sujet. Vérifiez que votre prestataire dispose des compétences attendues par le repère Qualifoudre avant de valider cette étape : c’est le meilleur indicateur de sérieux à ce stade du projet.

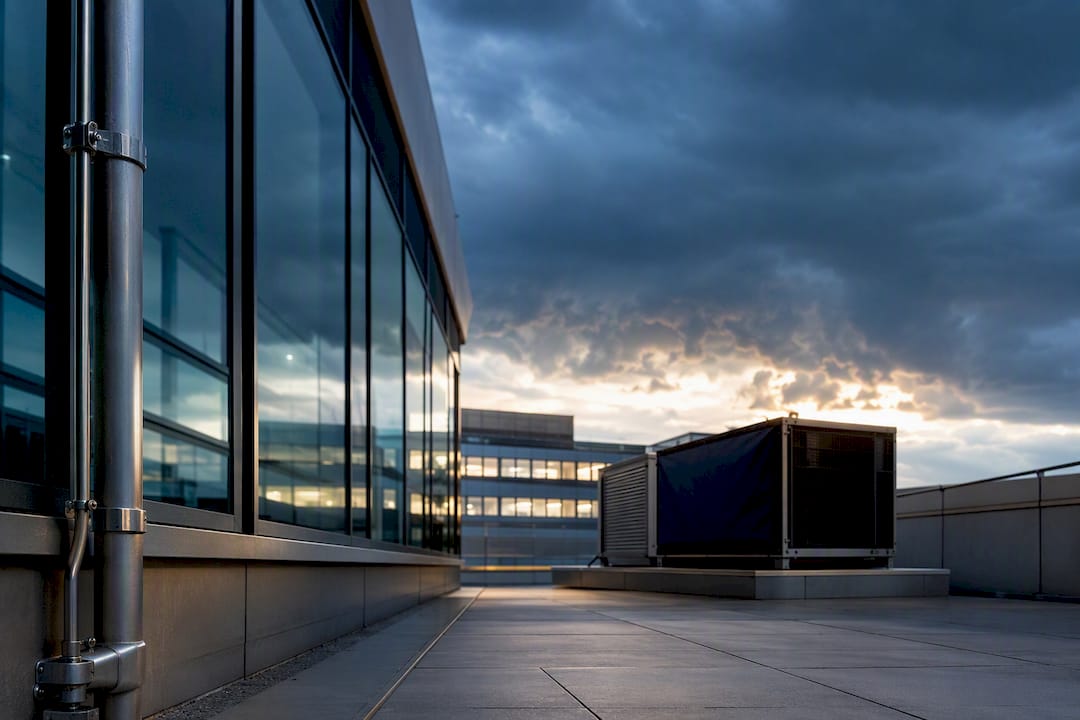

Paratonnerres, cage maillée et implantation : la protection externe adaptée aux hôpitaux

Le choix entre un paratonnerre à dispositif d’amorçage (PDA) et une tige simple dépend surtout de la configuration du bâtiment. Un PDA élargit la zone de protection et convient bien aux structures hospitalières étendues avec une toiture technique chargée en équipements (climatisation, groupes électrogènes, antennes). Une tige traditionnelle reste pertinente sur de petites annexes ou des volumes simples.

Pour les bâtiments abritant des salles particulièrement sensibles, blocs opératoires, salles serveurs, plateaux d’imagerie, la cage maillée offre un niveau de protection supérieur en répartissant le courant de foudre sur un réseau de conducteurs qui enveloppe la structure, ce qui réduit les effets électromagnétiques induits à l’intérieur du bâtiment.

Quelques règles pratiques à respecter à l’implantation :

  • Les conducteurs de descente doivent suivre le trajet le plus court vers la terre, en évitant les angles vifs
  • Les distances de séparation entre éléments captant la foudre et masses métalliques du bâtiment doivent être calculées, pas estimées à l’œil
  • L’intégration sur toitures techniques exige une coordination avec les autres corps de métier (CVC, plomberie, courants faibles)
  • Les travaux en hauteur sur un site hospitalier en activité imposent un phasage strict et des habilitations spécifiques pour limiter les risques pour le personnel et les patients

Parafoudres types 1, 2, 3 : quelle coordination pour les circuits médicaux ?

Chaque type de parafoudre répond à une fonction précise dans la chaîne de protection. Le Type 1 s’installe en tête d’installation, au tableau général basse tension (TGBT), et encaisse les courants de foudre directs transmis par le paratonnerre ou le réseau. Le Type 2 protège les tableaux divisionnaires contre les surtensions résiduelles. Le Type 3, plus fin, se place au plus près des équipements sensibles : automates, appareils biomédicaux, baies informatiques.

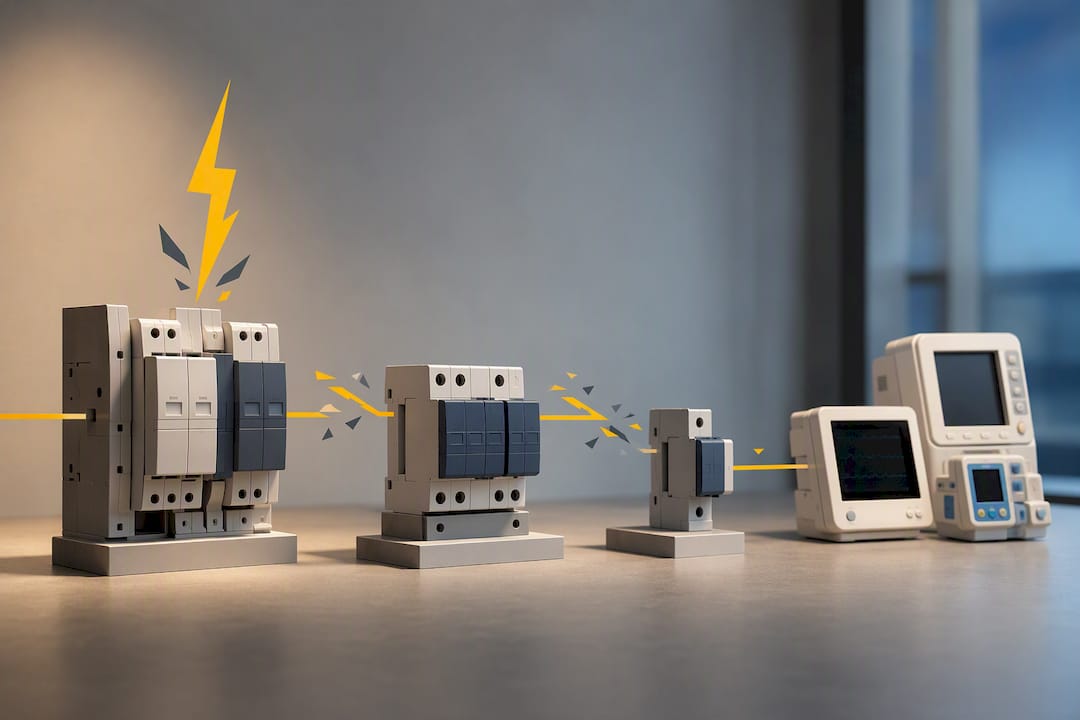

Trois niveaux de protection électrique parfaitement coordonnés

Conseil de pro :dès qu’un paratonnerre équipe le bâtiment, un parafoudre Type 1 à l’entrée devient indispensable ; en son absence, un Type 2 constitue le minimum acceptable pour toute installation hospitalière, selon les recommandations techniques du secteur.

Points de vigilance pour un service technique :

  • Les circuits en courant continu (batteries, onduleurs, certains dispositifs médicaux) nécessitent des parafoudres DC spécifiques, un point encore trop souvent négligé dans les cahiers des charges
  • La coordination et la sélectivité entre le TGBT et les tableaux secondaires évitent qu’une surtension ne « saute » une protection mal calibrée
  • Un compteur de coups de foudre installé sur la descente principale permet de tracer les événements et de justifier les interventions de maintenance auprès de la direction ou de l’assureur

Les installations les plus abouties couplent ce comptage à une supervision GTB, ce qui facilite la maintenance prédictive et la justification documentaire de chaque remplacement de cartouche parafoudre.

Liaison équipotentielle et mise à la terre : limiter les effets induits

L’équipotentialité vise un objectif simple : empêcher qu’une différence de potentiel entre deux masses métalliques ne provoque un arc électrique destructeur lors d’un coup de foudre. Dans un bloc opératoire ou une salle serveurs, cette différence de potentiel peut endommager des équipements coûteux en une fraction de seconde, même sans contact direct avec la foudre.

Le choix entre prise de terre superficielle et prise de terre profonde dépend de la nature du sol et de sa résistivité, mesurée sur site avant tout dimensionnement. Un sol rocheux ou très sec impose souvent une solution profonde pour atteindre une valeur de résistance acceptable.

  • Toutes les masses métalliques (chemins de câbles, huisseries, structures métalliques) doivent être reliées au réseau de terre
  • Le blindage des câbles sensibles et la séparation des circuits courants forts/courants faibles limitent les couplages parasites
  • La continuité des masses doit être vérifiée après chaque intervention sur le réseau électrique, pas seulement à la réception des travaux

Concevoir l’installation : zones LPZ et cahier des charges à exiger

Le concept de zones de protection foudre (LPZ) découpe le bâtiment en volumes selon leur exposition aux effets de la foudre, de l’extérieur non protégé jusqu’aux zones internes les plus sensibles. Cette découpe guide directement le placement des protections : plus on s’enfonce vers une zone interne critique, plus le niveau de protection contre les surtensions résiduelles doit être élevé.

  1. Cartographier les LPZ en fonction des services hébergés, en isolant les zones à très haute criticité (bloc opératoire, réanimation, data center hospitalier)
  2. Tracer le schéma de descente en cohérence avec la coordination des protections internes, du TGBT jusqu’aux tableaux terminaux
  3. Rédiger un cahier des charges précis exigeant essais de conformité, rapports de vérification et modalités d’intervention sans coupure des services critiques
  4. Anticiper les rénovations par un phasage qui garantit la continuité électrique des zones sensibles pendant les travaux

Conseil de pro :demandez systématiquement à votre prestataire un exemple concret d’installation réalisée sur un site à contraintes similaires, comme cette étude de cas d’installation : elle révèle souvent mieux qu’une plaquette commerciale la capacité réelle à gérer un chantier en site occupé.

Vérification, maintenance et dossier de conformité : ce que Qualifoudre change

Une installation de protection foudre qui ne fait plus l’objet de contrôle perd sa valeur avec le temps. La NF C 17-102 impose une inspection visuelle régulière et une vérification complète périodique, la fréquence dépendant du niveau de protection retenu et de l’exposition du site.

  • L’inspection visuelle annuelle contrôle l’état des conducteurs, des connexions et des fixations
  • La vérification complète mesure les résistances de terre et contrôle la continuité électrique de l’ensemble du système
  • Le dossier d’exécution et les rapports de vérification doivent être conservés et actualisés à chaque intervention

Sans ces contrôles conformes, l’installation peut perdre sa reconnaissance de conformité et exposer l’établissement à un risque en cas de sinistre non couvert. La certification Qualifoudre reste le repère le plus fiable pour sélectionner un prestataire dont les compétences techniques et les habilitations travaux en hauteur sont vérifiées.

Checklist et questions à poser avant de lancer les travaux

Avant de signer un contrat, un service technique hospitalier gagne à suivre une séquence claire plutôt qu’à négocier dans le désordre.

  1. Exiger l’ARF conforme NF EN 62305-2 avant toute proposition technique
  2. Faire valider les niveaux de protection LPZ par le bureau d’études du prestataire
  3. Vérifier la certification Qualifoudre de l’entreprise retenue et demander des références sur sites hospitaliers ou ERP comparables
  4. Clarifier les modalités d’intervention : disponibilité, coupures programmées, gestion des urgences liées à un impact de foudre
  5. Formaliser les garanties contractuelles : contrat de maintenance, SLA d’intervention, formation du personnel technique interne aux protocoles de vérification

Demandez également un dossier d’exécution complet incluant plans, notes de calcul et procès-verbaux d’essais : c’est ce document qui protégera l’établissement lors d’un contrôle d’assurance ou d’une inspection réglementaire.

Ce qu’Indelec observe sur le terrain des établissements de santé

La plupart des projets hospitaliers échouent moins sur le choix du matériel que sur la coordination entre les corps de métier et les contraintes d’exploitation. Un chantier de protection foudre en site hospitalier occupé se gère différemment d’un site industriel vide : chaque coupure se négocie, chaque intervention en hauteur se planifie autour des flux de patients.

Le centre de recherche d’Indelec travaille depuis des décennies sur l’adaptation des dispositifs de captation aux contraintes climatiques et réglementaires changeantes. Sur les sites sensibles, l’enjeu n’est pas seulement d’installer un paratonnerre conforme : c’est de garantir que la maintenance et le dossier de conformité suivent, année après année, sans jamais interrompre le service.

— INDELEC

Faire réaliser votre analyse du risque foudre par Indelec

Un hôpital n’a pas de marge d’erreur sur la continuité de service. Des spécialistes de la protection contre la foudre conçoivent, installent et entretiennent des systèmes en s’appuyant sur une grande expérience et la certification Qualifoudre, ce qui contribue à un dossier de conformité solide dès la première visite technique.

Indelec

Notre équipe prend en charge l’ensemble du parcours : analyse du risque foudre et étude technique, dimensionnement des paratonnerres et parafoudres, installation coordonnée avec vos équipes techniques, puis vérification et maintenance périodique. Chaque proposition inclut le dossier d’exécution complet, le planning d’intervention adapté à un site occupé, et les modalités d’un contrat de maintenance qui suit votre installation dans la durée. Demandez une étude technique pour votre établissement directement sur la page services de protection contre la foudre d’Indelec.

Sources

Questions fréquentes

Quelle est la meilleure protection contre la foudre pour un hôpital ?

Aucun dispositif ne suffit seul : la protection efficace combine paratonnerre externe (PDA ou cage maillée selon le bâtiment), parafoudres coordonnés en interne et liaison équipotentielle, dimensionnés à partir d’une analyse du risque foudre conforme à la NF EN 62305-2.

Le disjoncteur parafoudre est-il obligatoire dans un hôpital ?

Le parafoudre est imposé dans plusieurs catégories d’établissements recevant du public, hôpitaux compris, du fait de leur criticité et de leur exposition aux réseaux entrants ; la NF C 15-100 encadre son installation aux côtés de la protection foudre globale.

Quel est le tarif de la pose d’un parafoudre dans un établissement de santé ?

Le coût dépend du niveau de protection retenu, du nombre de tableaux à équiper et de la configuration du site : Indelec établit un chiffrage sur mesure après étude technique, les tarifs n’étant pas publiés en ligne compte tenu de cette variabilité.

Quels sont les trois types de parafoudre à connaître ?

Le Type 1 protège l’entrée de l’installation (TGBT) contre les courants de foudre directs, le Type 2 protège les tableaux divisionnaires, et le Type 3 se place au plus près des équipements sensibles comme les dispositifs biomédicaux.

Faut-il refaire l’analyse du risque foudre après une extension du bâtiment ?

Oui : toute modification significative de la structure, de sa hauteur ou des services hébergés change l’exposition au risque et justifie une nouvelle ARF conforme à la NF EN 62305-2 avant d’adapter l’installation existante.
