Dimensionnement des systèmes foudre pour sites industriels
TL;DR:
- Dimensionner un système de protection contre la foudre va bien au-delà de l’installation d’un paratonnerre, nécessitant une approche technique cohérente et normée pour éviter tout défaut. La coordination entre parafoudres, déconnexion, et analyse du risque selon la norme NF EN 62305 est essentielle pour assurer la sécurité efficace de l’installation. Une collaboration interdisciplinaire et une mise à jour régulière des connaissances garantissent une protection fiable face aux risques foudre.
Dimensionner un système de protection contre la foudre n’est pas qu’une question de poser un paratonnerre sur un toit. C’est une chaîne de décisions techniques qui, si elle est mal conduite, peut laisser une installation industrielle exposée malgré des équipements en place. L’explication du dimensionnement des systèmes foudre fait souvent défaut dans les dossiers de mise en conformité, et cette lacune est précisément à l’origine des sinistres les plus coûteux. Ce guide vous donne les clés concrètes : normes applicables, paramètres électriques critiques, méthodes de calcul et étapes pratiques pour protéger efficacement votre infrastructure.
Table des matières
- Comprendre les principes de base du dimensionnement des systèmes foudre
- Méthodes normatives et analyse du risque selon la norme NF EN 62305
- Coordination électrique et adaptation aux contextes industriels spécifiques
- Tableau comparatif des capacités des parafoudres et dispositifs de déconnexion
- Applications pratiques : étapes clés pour dimensionner votre système de protection foudre
- Pourquoi la coordination interdisciplinaire fait toute la différence dans le dimensionnement foudre
- Découvrez les solutions complètes d’Indelec pour la protection contre la foudre
- Questions fréquemment posées sur le dimensionnement des systèmes foudre
Points Clés
| Point | Détails |
|---|---|
| Dimensionnement précis | Un bon dimensionnement repose sur l’analyse du risque foudre et une coordination technique rigoureuse. |
| Norme NF EN 62305 | Cette norme fixe les méthodes et niveaux de protection pour adapter les systèmes aux besoins spécifiques. |
| Coordination électrique | La prise en compte du courant de court-circuit (Icc) est cruciale pour choisir le dispositif de coupure associé. |
| Dossier complet | Exiger un dossier technique intégrant données réelles garantit la sécurité et la conformité. |
| Support professionnel | S’appuyer sur des services experts assure un dimensionnement optimal et une installation fiable. |
Comprendre les principes de base du dimensionnement des systèmes foudre
Après avoir présenté l’enjeu général, approfondissons les fondamentaux nécessaires pour comprendre le dimensionnement des protections foudre.
Le point de départ de tout dimensionnement, c’est la distinction entre les types de protection foudre disponibles. Les parafoudres se classent en deux grandes catégories selon leur rôle dans l’installation :
- Parafoudres de Type 1 : ils sont installés en tête d’installation, dans le tableau général basse tension (TGBT). Leur rôle est d’absorber les coups de foudre directs ou les surtensions qui entrent par les lignes d’alimentation. Ils se caractérisent par une capacité d’écoulement très élevée, exprimée en courant impulsionnel Iimp, dont les valeurs typiques vont de 12,5 kA à 25 kA selon les modèles.
- Parafoudres de Type 2 : ils complètent la protection en aval, dans les tableaux divisionnaires. Ils traitent les surtensions résiduelles que le Type 1 n’a pas totalement absorbées. Leur paramètre clé est le courant maximal Imax, généralement entre 20 kA et 40 kA.
- Parafoudres de Type 3 : présents en protection terminale, directement proches des équipements sensibles.
La coordination entre ces dispositifs n’est pas optionnelle. Elle conditionne l’efficacité réelle du système. Schneider Electric précise que les capacités d’écoulement typiques des parafoudres Type 1 et Type 2, ainsi que le courant de court-circuit (Icc) au point d’installation, sont les deux variables centrales pour dimensionner correctement les dispositifs de déconnexion associés.
Les normes qui encadrent ce dimensionnement des systèmes de protection foudre sont principalement la NF EN 62305 pour les installations fixes et la NF C 15-100 pour les réseaux électriques basse tension en France. Ces référentiels ne sont pas des guides génériques : ils imposent une méthodologie précise qui doit s’adapter à chaque site.
Méthodes normatives et analyse du risque selon la norme NF EN 62305
Passons maintenant à l’approche normative détaillée qui guide le dimensionnement précis des systèmes de protection, indispensable pour une application rigoureuse.
La norme NF EN 62305 décrit une approche complète d’analyse du risque et de dimensionnement, incluant la méthode de la sphère fictive et un calcul probabiliste des risques. Cette norme est organisée en quatre parties distinctes, dont les deux premières concernent directement le dimensionnement.
La méthode de la sphère fictive est l’outil principal pour positionner les paratonnerres. Son principe : on fait “rouler” une sphère de rayon variable (20 m pour le niveau I, 30 m pour le II, 45 m pour le III, 60 m pour le IV) sur la structure à protéger. Là où la sphère touche la structure sans être interceptée par un dispositif de captage, il y a un risque d’impact direct. Ce raisonnement géométrique détermine précisément le nombre et la position des paratonnerres nécessaires.
L’analyse du risque foudre selon NF EN 62305 repose sur quatre composantes :
- R1 : risque de perte de vies humaines dû aux impacts foudre sur la structure.
- R2 : risque de perte de service public, notamment pertinent pour les agences publiques et les opérateurs de réseaux critiques.
- R3 : risque de perte de patrimoine culturel irremplaçable.
- R4 : risque de perte économique, le plus fréquemment calculé pour les installations industrielles.
Pour chaque composante, la norme impose un calcul probabiliste intégrant la densité de foudroiement locale (Ng, en éclairs par km² par an), la superficie de la structure, sa nature et son usage. Le résultat détermine si les mesures de protection sont nécessaires et, si oui, quel niveau de protection LPS (Lightning Protection System) appliquer.
Les quatre niveaux de protection définis par la norme ont un impact direct sur le dimensionnement des systèmes foudre :
- Niveau I : le plus exigeant, applicable aux infrastructures à risque élevé (industries chimiques, explosifs).
- Niveau II : pour les bâtiments à forte occupation ou à risque industriel modéré.
- Niveau III : pour les bâtiments résidentiels de grande taille ou tertiaires.
- Niveau IV : protection minimale pour structures à faible risque.
La simulation numérique vient valider la conception avant installation. Des logiciels spécialisés permettent de vérifier la couverture du système capteur et d’identifier les zones d’ombre. Cette étape évite les mauvaises surprises lors des audits de conformité.
Coordination électrique et adaptation aux contextes industriels spécifiques
Après la norme, intéressons-nous aux spécificités électriques des sites industriels qui complexifient le dimensionnement et imposent une coordination fine.
Sur un site industriel, le courant de court-circuit (Icc) au tableau principal peut atteindre 50 kA, voire davantage à proximité d’un transformateur de puissance. Ce chiffre change tout. Le dimensionnement doit intégrer les données réelles d’Icc et les tableaux électriques installés, car un dimensionnement théorique seul ne garantit pas la sécurité effective.
Voici les critères qui différencient concrètement les contextes d’installation :
- Site résidentiel ou bureaux : Icc généralement inférieur à 6 kA, dispositifs de déconnexion standard suffisants.
- Site industriel léger : Icc entre 10 kA et 25 kA, nécessitant des fusibles de type gG ou des disjoncteurs à fort pouvoir de coupure.
- Site industriel lourd ou proche source : Icc supérieur à 25 kA, coordination stricte obligatoire avec des dispositifs haute performance.
Le dispositif de déconnexion associé au parafoudre, qu’il s’agisse d’un fusible ou d’un disjoncteur, doit présenter un pouvoir de coupure supérieur ou égal à l’Icc mesurée au point d’installation. Un parafoudre sans déconnecteur adapté devient une source de défaut permanent en cas de fin de vie ou de surcharge : le courant de mode commun ne peut plus être interrompu.
Un parafoudre correctement dimensionné mais associé à un déconnecteur inadapté à l’Icc du site peut provoquer un défaut d’arc électrique. Ce scénario est plus fréquent qu’on ne le croit et souvent ignoré lors des inspections.
Conseil de pro : Exigez systématiquement un dossier de dimensionnement complet incluant les relevés réels d’Icc, les schémas unifilaires à jour et les fiches techniques des dispositifs installés. Un dossier sans ces données est incomplet et potentiellement non conforme.
La prévention des risques foudre en industrie impose également de tenir compte des équipements sensibles connectés : automates industriels, variateurs de fréquence, systèmes de supervision SCADA. Ces équipements présentent des seuils de tenue aux surtensions très bas (souvent 1,5 kV), ce qui renforce l’exigence d’une coordination parfaite entre les niveaux de protection.

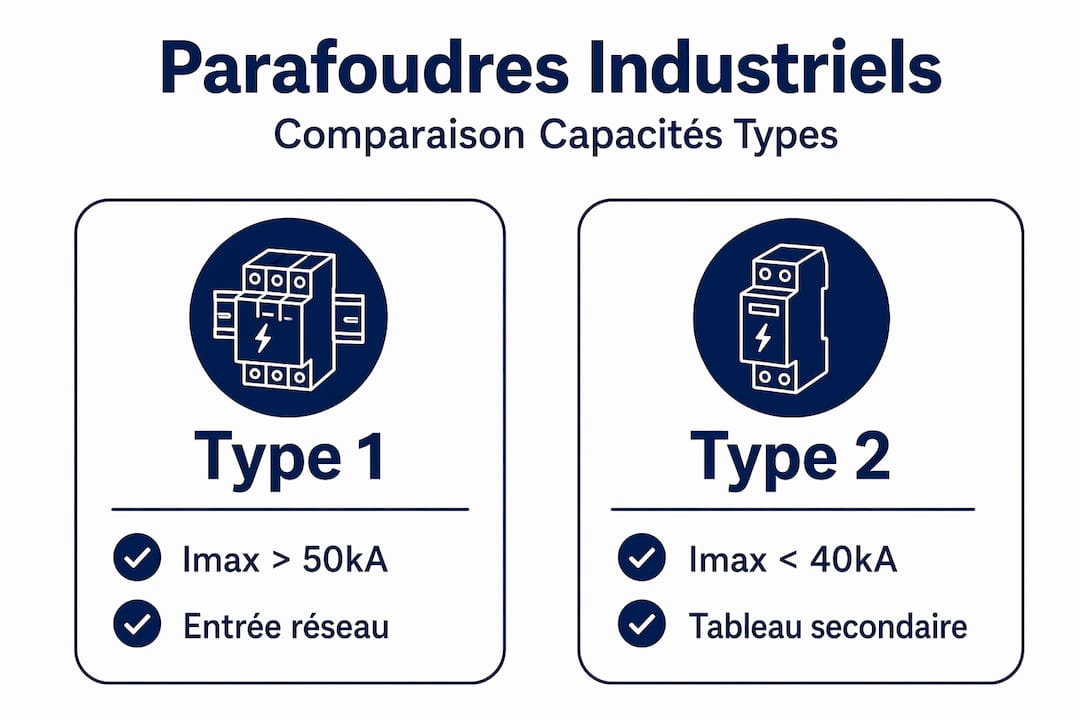

Tableau comparatif des capacités des parafoudres et dispositifs de déconnexion
Pour mieux visualiser ces différences et critères de choix, voici un tableau comparatif synthétisant capacités et conditions d’utilisation.
Schneider Electric publie des capacités Imax et Iimp typiques pour Type 1 et Type 2, avec recommandations selon le courant de court-circuit au lieu d’installation. Le tableau ci-dessous synthétise ces données pour faciliter la vérification lors de la conception.
| Critère | Parafoudre Type 1 | Parafoudre Type 2 | Parafoudre Type 3 |
|---|---|---|---|
| Position dans l’installation | TGBT, entrée principale | Tableaux divisionnaires | Près des équipements |
| Paramètre clé | Iimp (kA) | Imax (kA) | Uoc (kV) |
| Valeurs typiques | 12,5 à 25 kA | 20 à 40 kA | 1 à 10 kA |
| Type d’onde testé | 10/350 µs | 8/20 µs | 8/20 µs |
| Déclencheur associé | Fusible haute puissance | Disjoncteur ou fusible | Fusible miniature |
| Icc minimal requis | Élevé (> 25 kA) | Moyen (6 à 25 kA) | Faible (< 6 kA) |
| Contexte typique | Industrie lourde, site exposé | Industrie, tertiaire | Bureaux, postes de travail |
Ce tableau est un outil de vérification rapide, pas un substitut à une étude de dimensionnement complète. Les valeurs varient selon les fabricants et les conditions réelles du site.
Applications pratiques : étapes clés pour dimensionner votre système de protection foudre
Après théorie et normes, terminons par un cadre pratique clair pour dimensionner efficacement votre système de protection.
L’analyse du risque foudre doit être le point de départ pour dimensionner toute installation, couplée à une étude électrique précise du site avec relevé de Icc et schémas réels. Voici les quatre étapes du processus :
Réaliser l’analyse de risque foudre conforme à NF EN 62305 : collecter les données météorologiques locales (densité Ng), inventorier les structures, identifier les usages et les équipements critiques. Cette analyse détermine si une protection est obligatoire et à quel niveau.
Inventorier les caractéristiques électriques du site : relever l’Icc à chaque tableau principal et divisionnaire, récupérer les schémas unifilaires à jour, identifier les équipements sensibles et leurs seuils de tenue aux surtensions. Sans ces données, toute sélection de parafoudre est une approximation.
Sélectionner les parafoudres et dispositifs de déconnexion adaptés : choisir le type (1, 2 ou 3) en fonction du niveau de protection requis, de la position dans l’installation et de l’Icc relevé. Vérifier la compatibilité entre le parafoudre et son déconnecteur associé. Consulter les guides des équipements de protection foudre pour valider les choix techniques.
Valider par simulation et documentation : utiliser un logiciel de simulation pour vérifier la couverture du système capteur, puis constituer un dossier technique complet incluant les schémas, les fiches techniques, les résultats d’analyse de risque et les procès-verbaux de mesure de la résistance de terre.
Conseil de pro : Ne jamais valider un dossier de dimensionnement sans avoir effectué une mesure terrain de la résistance de prise de terre. Une valeur supérieure à 10 ohms sur un site industriel exige des travaux complémentaires avant toute mise en service du système de protection.
Pourquoi la coordination interdisciplinaire fait toute la différence dans le dimensionnement foudre
Voici ce que peu de prestataires reconnaissent ouvertement : la majorité des défaillances de systèmes de protection foudre ne viennent pas d’équipements défectueux. Elles viennent d’un travail conduit en silo, où l’ingénieur LPS et l’électricien n’ont jamais échangé leurs plans.
Le dimensionnement des SPD et dispositifs associés est un travail d’interface entre disciplines (LPS et électrique), qu’il faut maîtriser pour garantir la protection globale effective. Ce constat devrait figurer dans chaque cahier des charges. Il n’y figure presque jamais.
Concrètement, un spécialiste en LPS (paratonnerres, prises de terre) peut concevoir un système de captage parfaitement conforme à la méthode de la sphère fictive, avec des niveaux de protection LPS I impeccables. Et pourtant, si les parafoudres en tableaux électriques ne sont pas coordonnés avec les valeurs réelles d’Icc du réseau, ou si les câbles de liaison ne respectent pas les longueurs maximales de dérivation, la protection reste incomplète. La foudre empruntera le chemin non protégé.
La protection des bâtiments industriels contre la foudre exige donc une équipe projet réellement intégrée, pas des intervenants successifs qui se transmettent un dossier sans se parler. Cela signifie impliquer dès la phase de conception l’ingénieur LPS, le bureau d’études électrique et le responsable maintenance du site. Ensemble, ils peuvent anticiper les contraintes pratiques, comme la longueur des liaisons de terre, l’emplacement des tableaux ou les contraintes d’accès pour la maintenance.
Conseil de pro : Lors de tout appel d’offres pour un système de protection foudre, exigez un dossier de dimensionnement multi-disciplinaire signé conjointement par le référent LPS et le référent électrique. Cette exigence simple élimine immédiatement les offres insuffisantes.
La veille normative est l’autre facteur souvent négligé. Les normes évoluent, les densités de foudroiement changent avec le climat, et les seuils réglementaires peuvent être relevés. Un système dimensionné il y a dix ans peut être devenu sous-dimensionné aujourd’hui sans qu’aucune modification physique n’ait eu lieu sur le site.
Découvrez les solutions complètes d’Indelec pour la protection contre la foudre
Pour conclure votre parcours vers un dimensionnement fiable, découvrez comment Indelec vous accompagne avec des solutions professionnelles adaptées aux réalités de terrain industriel et aux exigences réglementaires.
Depuis 1955, Indelec accompagne les propriétaires d’installations industrielles et les agences publiques dans la conception, le dimensionnement et la mise en oeuvre de solutions complètes de protection foudre conformes à la NF EN 62305. Notre approche intègre l’analyse de risque, la sélection des équipements et la validation documentaire en un processus coordonné entre disciplines LPS et électrique. Nos services de protection foudre couvrent l’audit initial, l’installation, la maintenance périodique et la certification. Pour rester conforme face aux évolutions réglementaires, consultez notre espace dédié aux normes de protection foudre. Contactez nos experts pour un audit personnalisé de vos risques et besoins spécifiques.
Questions fréquemment posées sur le dimensionnement des systèmes foudre
Quelles sont les différences essentielles entre parafoudres de Type 1 et Type 2 ?
Les parafoudres Type 1 supportent des courants de foudre très élevés (onde 10/350 µs) et se placent en tête d’installation pour traiter les impacts directs, tandis que les Type 2 protègent contre les surtensions induites résiduelles et s’installent dans les tableaux divisionnaires en complément.
Comment le courant de court-circuit (Icc) influence-t-il le dimensionnement ?
Le courant de court-circuit au point d’installation détermine le pouvoir de coupure requis pour les dispositifs de déconnexion associés aux parafoudres : un Icc élevé impose des fusibles ou disjoncteurs haute performance, faute de quoi le système ne peut pas interrompre un défaut de manière sûre.
Pourquoi une analyse du risque est-elle indispensable avant le dimensionnement ?
L’analyse du risque selon NF EN 62305 permet d’évaluer précisément la probabilité et les conséquences des impacts foudre sur votre site, ce qui oriente directement le choix du niveau de protection LPS et conditionne toutes les décisions de dimensionnement qui suivent.
Quels risques en cas de mauvais dimensionnement des systèmes foudre ?
Un mauvais dimensionnement peut laisser des équipements critiques exposés aux surtensions, provoquer des défauts d’arc dans les tableaux électriques et engager la responsabilité du gestionnaire de site en cas de sinistre, notamment si la non-conformité à la NF EN 62305 est établie lors d’une expertise.
