Comment choisir un système paratonnerre industriel
TL;DR:
- En France, plus de 300 000 impacts de foudre par an causent des dégâts considérables aux installations industrielles. La sélection d’un système de protection foudre adaptée dépend d’une étude de risque, du niveau de protection requis et des normes en vigueur. Une installation conforme, contrôlée régulièrement, et une surveillance connectée garantissent une sécurité optimale dans le temps.
En France, plus de 300 000 impacts foudre frappent le territoire chaque année, causant plus de 30 millions d’euros de dommages aux installations industrielles et commerciales. Un mauvais choix de système paratonnerre ne se limite pas à une amende de conformité : il peut entraîner l’arrêt de la production, la destruction d’équipements critiques, voire des accidents humains. Ce guide vous accompagne pas à pas pour savoir comment choisir un système paratonnerre adapté à votre site, en intégrant les exigences normatives, les réalités techniques du terrain et les décisions qui déterminent la fiabilité sur le long terme.
Table des matières
- Préparer le choix de votre système paratonnerre
- Les technologies paratonnerres : fonctionnalités et comparaisons
- Exécuter l’installation conforme et efficace de votre système paratonnerre
- Contrôler et garantir la conformité et la performance de votre paratonnerre
- Notre point de vue : au-delà des normes, l’importance d’une approche proactive intégrée
- Assurez une protection foudre sur-mesure avec les solutions Indelec
- Questions fréquemment posées
Points Clés
| Point | Détails |
|---|---|
| Analyse préalable indispensable | Réaliser une étude de risque foudre adaptée garantit un choix de protection optimal et conforme. |
| Respect strict des normes | Les normes NF C 17-102 et IEC 62305 définissent les critères incontournables pour tout système paratonnerre industriel. |
| Technologie adaptée au site | La sélection entre PDA, tige simple et cage maillée dépend du niveau de protection, surface et spécificités du site. |
| Installation conforme essentielle | Le respect des distances, continuité électrique et mise à terre inférieure à 10 Ω sont clés pour l’efficacité. |
| Maintenance proactive | Contrôles réguliers, vérification post-orage et solutions connectées prolongent la performance et la sécurité. |
Préparer le choix de votre système paratonnerre
Avant de comparer des produits ou de demander un devis, vous devez poser les bonnes bases. Le choix paratonnerre maison ou industriel repose sur une analyse de risque foudre personnalisée. Sans elle, vous travaillez à l’aveugle.
L’analyse de risque foudre : point de départ obligatoire
L’étude d’impact foudre est une exigence légale pour de nombreux sites industriels, notamment les ICPE (Installations Classées pour la Protection de l’Environnement). Cette étude évalue la densité de foudroiement de votre zone géographique, la hauteur et la surface de vos bâtiments, la nature des activités exercées et la sensibilité des équipements en place.
Le résultat de cette analyse débouche sur un niveau de protection requis, de I (le plus exigeant) à IV (protection standard). Un entrepôt de matières inflammables en zone de forte activité orageuse classera facilement en niveau I ou II, quand un bâtiment administratif périphérique pourra se contenter du niveau III.
Pour comprendre l’ampleur réelle des risques foudre en industrie, il est utile d’évaluer non seulement les dommages directs mais aussi les pertes indirectes liées aux interruptions de service.
Normes applicables selon votre contexte
Deux référentiels encadrent le choix d’un système de protection foudre en contexte industriel :
- NF C 17-102 : norme française spécifique aux paratonnerres à dispositif d’amorçage (PDA), obligatoire pour les ICPE
- IEC 62305 : norme internationale structurée en quatre parties couvrant l’ensemble du système LPS (Lightning Protection System), depuis l’analyse de risque jusqu’à la protection des équipements électroniques
- NF EN 62305-3 : traite spécifiquement des composants physiques, distances de séparation et mise à la terre
La conformité aux normes foudre conditionne non seulement votre sécurité opérationnelle, mais aussi votre couverture assurantielle. De nombreuses assurances industrielles exigent une attestation de conformité NF C 17-102 pour valider un sinistre foudre.
Critères techniques à évaluer avant le choix
| Critère | Impact sur le choix | Exemple concret |
|---|---|---|
| Hauteur du bâtiment | Détermine le type et la hauteur du capteur | Silo de 40 m : PDA obligatoire |
| Surface au sol | Conditionne le nombre de descentes | Entrepôt 5 000 m² : cage maillée |
| Zone géographique (Ng) | Calibre le niveau de protection | Sud-Ouest France : Ng élevé |
| Sensibilité des équipements | Implique des parafoudres complémentaires | Data center : protection Type 1,2,3 |
| Présence de matières dangereuses | Entraîne un niveau I ou II | Stockage hydrocarbures |
Conseil de pro : Ne sous-estimez jamais la valeur des équipements électroniques à protéger. Une ligne de production automatisée représente souvent plus de valeur que le bâtiment qui l’abrite. Cette réalité doit orienter le niveau de protection choisi dès le départ.
Les technologies paratonnerres : fonctionnalités et comparaisons
Maintenant que vous disposez d’une analyse de risque et d’un niveau de protection cible, il faut choisir la technologie adaptée. Trois familles dominent le marché industriel.

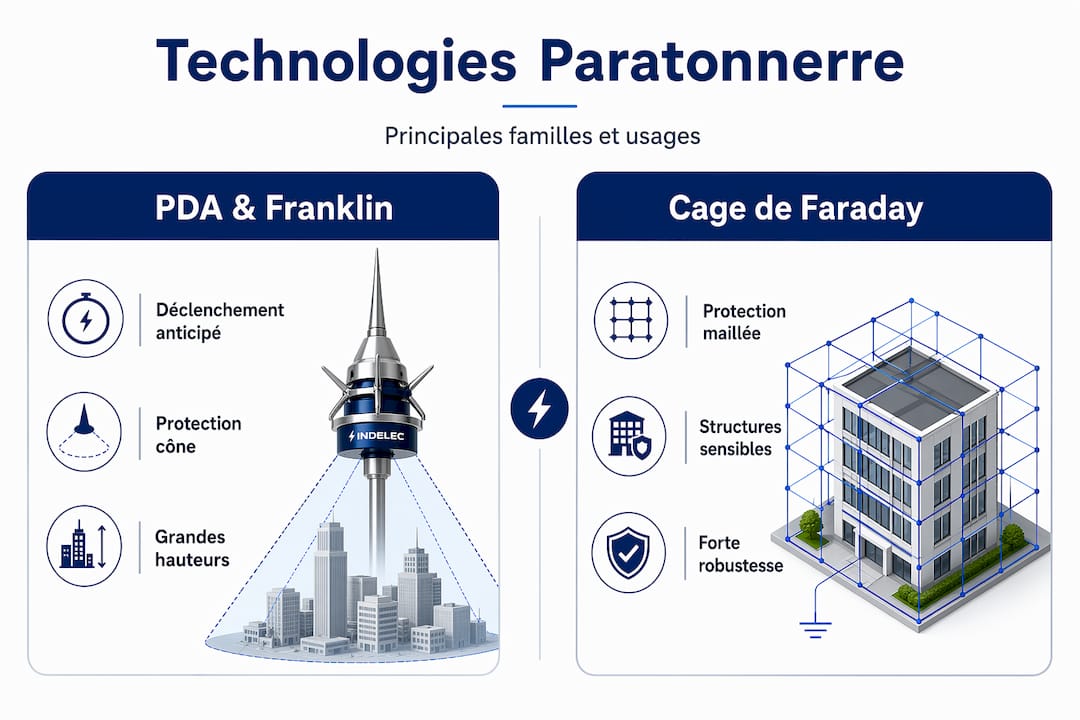

Les trois grandes familles
Le paratonnerre à dispositif d’amorçage (PDA) génère une amorce ascendante anticipée pour capter l’éclair avant qu’il ne touche la structure. Son principal avantage est son rayon de protection étendu, ce qui le rend particulièrement adapté aux grandes emprises industrielles. Un seul PDA bien dimensionné peut protéger plusieurs milliers de mètres carrés.
La tige simple Franklin reste la solution la plus ancienne et la plus éprouvée. Elle protège un cône défini par un angle de 45° à 60° selon le niveau de protection. Fiable, économique et sans composant actif, elle convient parfaitement aux structures de petite emprise ou aux zones complémentaires d’un dispositif plus large.
La cage de Faraday (ou cage maillée) enveloppe la structure d’un réseau de conducteurs interconnectés. Elle offre une protection uniforme sur toutes les surfaces, y compris les toitures plates équipées d’installations sensibles comme des unités de climatisation ou des antennes de communication.
Tableau comparatif des technologies
| Technologie | Zone de protection | Coût installation | Adapté pour |
|---|---|---|---|
| PDA | Rayon jusqu’à 120 m (NP I) | Moyen à élevé | Grandes surfaces, ICPE |
| Tige simple Franklin | Cône limité | Faible | Petits bâtiments, points isolés |
| Cage maillée | Surface totale | Élevé | Toitures complexes, datacenters |
| Combinaison PDA + maillage | Couverture maximale | Élevé | Sites critiques, stockages sensibles |
Le choix du meilleur système paratonnerre dépend du niveau de protection requis et de la surface à couvrir, mais un PDA combiné à une grille maillée offre souvent la couverture la plus homogène pour les grandes emprises au sol avec stockage sensible.
Pour visualiser concrètement ces configurations, des exemples d’installation protection foudre illustrent les choix possibles selon la morphologie des bâtiments.
Conseil de pro : Méfiez-vous du surdimensionnement autant que de la sous-protection. Un PDA de classe I sur un bâtiment nécessitant seulement un niveau III génère des coûts d’installation et de maintenance injustifiés. Chaque centime investi en excès est un euro qui ne va pas à la maintenance ou à la protection des équipements internes.
Points de vigilance lors du choix technologique
- Vérifiez que le PDA choisi dispose d’un certificat d’essais selon NF C 17-102 avec le ΔT (avance à l’amorçage) correspondant au niveau de protection requis
- Pour les cages maillées, le pas de maille doit correspondre au niveau : 5 m x 5 m pour NP I, jusqu’à 20 m x 20 m pour NP IV
- Toute technologie doit être accompagnée d’un système de mise à la terre conforme, sans quoi le capteur est inutile
Exécuter l’installation conforme et efficace de votre système paratonnerre
Choisir la bonne technologie ne représente que la moitié du travail. L’installation elle-même conditionne l’efficacité réelle du système. La mise en œuvre technique doit tenir compte des contraintes structurelles, environnementales et réglementaires spécifiques à chaque projet.
Les étapes clés d’une installation réussie
- Validation de l’étude de risque : aucune pose ne démarre sans un document d’analyse validé par un technicien qualifié
- Sélection de matériels certifiés : conducteurs en cuivre ou acier inoxydable selon l’environnement, fixations conformes NF C 17-102
- Pose du point de captage : le PDA ou la tige doit être installé au point le plus haut, avec une fixation mécanique résistant aux contraintes de vent (zone climatique à vérifier)
- Mise en place des descentes : au minimum une descente tous les 20 m de périmètre pour NP I, chemin de câblage non interrompu jusqu’à la prise de terre
- Réalisation de la mise à la terre : électrode en fond de fouille ou en ceinture enterrée, mesure de résistance obligatoire avant réception
- Liaison équipotentielle : connexion de toutes les masses métalliques (canalisations, armatures, charpentes) au réseau de terre pour éviter les arcs internes destructeurs
Bonnes pratiques et erreurs fréquentes à éviter
- Ne jamais effectuer un coude à 90° sur un conducteur de descente : le courant de foudre peut alors s’arc-bouteur et endommager la structure
- Respecter les distances de séparation entre conducteurs LPS et câbles électriques ou de données pour éviter les surtensions induites
- Installer un compteur de foudre sur chaque descente : cela vous permet de déclencher les vérifications post-orage au bon moment
- Conserver impérativement tous les procès-verbaux de réception signés par un organisme compétent
Pour une référence complète, le guide technique d’installation paratonnerre détaille les étapes avec les tolérances normatives précises à respecter sur chaque type de structure.
Conseil de pro : La liaison équipotentielle est l’élément le plus souvent négligé sur les chantiers industriels. Pourtant, statistiquement, plus de 60 % des dommages foudre en industrie proviennent non pas de l’impact direct mais des surtensions induites par défaut d’équipotentialité. Exigez un schéma de masse complet avant de valider l’installation.
La protection des installations sensibles intègre systématiquement ce volet équipotentiel dans sa conception, ce qui distingue une installation vraiment efficace d’une installation simplement conforme sur le papier.
Contrôler et garantir la conformité et la performance de votre paratonnerre
L’installation ne clôt pas votre responsabilité. La foudre, l’oxydation et les contraintes mécaniques dégradent les systèmes. Un contrôle rigoureux est une obligation réglementaire et une nécessité technique.
Ce que doit couvrir chaque contrôle
- Mesure de la résistance de mise à terre : elle doit rester en dessous de 10 Ω pour garantir une dissipation optimale du courant de foudre
- Contrôle visuel des conducteurs, fixations et joints de continuité : recherche de corrosion, de ruptures ou de déconnexions
- Test de continuité électrique du circuit complet, du capteur jusqu’à la prise de terre
- Vérification de l’état mécanique du PDA, notamment le circuit d’amorçage
- Lecture des compteurs de foudre pour identifier les impacts récents
Fréquences de contrôle réglementaires
| Type de site | Contrôle périodique | Contrôle post-orage |
|---|---|---|
| ICPE soumis à autorisation | Annuel | Dans les 48 heures |
| ICPE soumis à déclaration | Tous les 2 ans | Dans les 48 heures |
| Site non classé | Tous les 2 ans | Recommandé |
| Bâtiment ERP | Annuel | Recommandé |
Pour les sites industriels classés ICPE, des contrôles réguliers et interventions post-orage sont obligatoires avec conservation des rapports. Ces documents constituent une preuve légale en cas de sinistre et conditionnent la validité de votre couverture assurantielle.
La conformité et les contrôles paratonnerre doivent faire l’objet d’un archivage structuré : chaque rapport de contrôle doit être conservé au moins jusqu’au prochain contrôle suivant, voire plus longtemps pour les sites ICPE.
Conseil de pro : Ne confiez pas vos contrôles à l’électricien général du site. La vérification d’un système LPS exige une compétence spécifique et un matériel de mesure calibré. Un rapport rédigé sans mesure de résistance de terre n’a aucune valeur juridique face à un assureur ou un inspecteur DREAL.
Notre point de vue : au-delà des normes, l’importance d’une approche proactive intégrée
Après plus de 70 ans à concevoir et installer des systèmes de protection foudre sur tous types de sites industriels, nous avons constaté un schéma récurrent : les entreprises qui subissent les sinistres les plus coûteux ne sont pas celles qui ont ignoré les normes. Ce sont souvent celles qui se sont contentées de les respecter, sans aller plus loin.
La conformité NF C 17-102 est un plancher, pas un plafond. Un système qui répond aux exigences réglementaires du jour de son installation peut être inadapté cinq ans plus tard si votre activité a évolué, si vous avez ajouté des équipements électroniques sensibles ou si le changement climatique a modifié la densité de foudroiement locale. Ces paramètres bougent. Votre protection doit bouger avec eux.
La vraie rupture vient de la connectivité avec les systèmes de télésurveillance qui anticipent la défaillance et corrèlent incidents foudre et production. Un compteur de foudre connecté qui remonte une alerte en temps réel, un capteur de résistance de terre qui déclenche une intervention avant que la valeur ne dépasse 10 Ω : voilà ce qui distingue une approche réactive d’une approche prédictive.
L’industrie 4.0 a transformé les lignes de production. La protection foudre doit suivre cette transformation. Intégrer la surveillance connectée dès la phase projet, et non en retrofit deux ans plus tard, coûte significativement moins cher et garantit une couverture sans angle mort. La protection des installations sensibles qui intègre cette dimension connectée dès la conception est aujourd’hui la seule approche vraiment cohérente avec les enjeux de continuité industrielle.
