Pour un réseau de tramway et ses gares, la priorité absolue est de lancer une Analyse du Risque Foudre (ARF) sur les installations sensibles, puis de déployer un Système de Protection Foudre combinant capture extérieure, protection intérieure et parafoudres adaptés. Les équipements de traction, les postes de signalisation et les tableaux généraux basse tension (TGBT) doivent être traités en premier, avant toute extension du dispositif à l’ensemble du site. Un plan de maintenance documenté vient ensuite verrouiller cette protection dans le temps.

En bref:

  • La protection foudre des gares et tramways commence par une Analyse du Risque Foudre pour déterminer le niveau de protection adapté, de I à IV, selon la criticité et l’impact opérationnel.
  • Les équipements sensibles comme les TGBT, postes de signalisation et circuits de traction doivent être protégés en priorité par des parafoudres coordonnés et des dispositifs de mise à la terre renforcée.
  • La réglementation française impose la réalisation d’une ARF avant toute étude technique et prévoit des vérifications périodiques détaillées pour maintenir la conformité de l’installation.
  • En cas de foudre, les effets indirects sur les circuits longs et les équipements électroniques sont souvent sous-estimés, ce qui peut entraîner immobilisation et dégradation du service.
  • La prévention efficace repose sur une approche globale combinant protection extérieure, blindage intérieur et maintenance régulière, avec une attention particulière aux zones à haut risque comme les toitures étendues.
Indelec
Sécurisez vos infrastructures contre la foudre
Indelec accompagne les infrastructures avec des solutions de protection foudre, de la mise à la terre à la maintenance et la certification.

Découvrir Indelec

Table des matières

Pourquoi les gares et les rames de tramway restent vulnérables à la foudre

Un impact de foudre agit de deux manières bien distinctes, et les gestionnaires d’infrastructure ont tendance à ne préparer que la première. Les effets directs concernent le point d’impact lui même : un mât, une toiture métallique, une caténaire. Les effets indirects, eux, se propagent par couplage électromagnétique et par les câbles, parfois à plusieurs centaines de mètres du point de frappe.

Sur un réseau de tramway, ces effets indirects touchent en priorité les circuits les plus sensibles.

  • Les surtensions induites peuvent verrouiller les systèmes de traction d’une rame, la rendant totalement inopérante jusqu’à intervention technique.
  • La signalisation ferroviaire, souvent alimentée par des câbles longs courant le long des voies, capte facilement les surtensions transitoires.
  • Les postes de traction et les TGBT concentrent une grande partie de la puissance électrique du réseau, ce qui en fait des cibles à fort impact en cas de défaillance.
  • Les courants vagabonds circulant dans les rails et les structures métalliques peuvent créer des différences de potentiel dangereuses entre équipements censés être au même niveau électrique.

Au delà du matériel, c’est la continuité de service qui est en jeu. Une rame immobilisée en pleine ligne bloque le trafic, mobilise une équipe de remorquage et expose les voyageurs à un temps d’attente qui ternit la confiance dans le réseau.

Quels dispositifs techniques protègent vraiment tram et gares ?

Un Système de Protection Foudre (SPF) se construit toujours en deux volets complémentaires. La partie extérieure capte et achemine le courant de foudre vers la terre : paratonnerres, cages maillées, fils tendus et conducteurs de descente selon la configuration du site. La partie intérieure, elle, protège les circuits électriques et électroniques contre les surtensions résiduelles qui remontent malgré tout dans les câblages, via blindage et parafoudres. Le niveau de protection retenu, de I à IV, découle directement des conclusions de l’Analyse du Risque Foudre.

Le choix du type de parafoudre dépend de sa position dans la chaîne électrique :

  1. Le Type 1 protège l’origine de l’installation, typiquement au TGBT, là où un coup de foudre direct peut injecter un courant très élevé.
  2. Le Type 2 protège les tableaux divisionnaires et les armoires de signalisation réparties le long des voies.
  3. Le Type 3 vient en protection fine, au plus près des équipements électroniques sensibles (automates, systèmes de billetterie, capteurs).

Des solutions dédiées au ferroviaire existent pour les lignes d’alimentation, les sous stations et les armoires installées sur poteau le long des voies, certaines intégrant une signalisation d’alerte à distance qui permet d’identifier une unité défaillante sans couper le service. Le plan de masse et la mise en équipotentialité complètent le dispositif : ils relient chemins de câbles, structures métalliques et tuyauteries pour limiter les courants vagabonds évoqués plus haut.

Conseil de pro :ne dimensionnez jamais un parafoudre isolément. Un Type 2 mal coordonné avec le Type 1 amont laisse passer une énergie résiduelle que l’équipement en aval ne supportera pas.

Que dit la réglementation française sur la protection foudre en gare ?

L’Analyse du Risque Foudre n’est pas une option laissée à l’appréciation du gestionnaire pour les installations sensibles : elle constitue le préalable réglementaire imposé avant toute Étude Technique, elle même chargée de définir les dispositifs concrets à installer, conformément à NF C 17-102 et NF C 15-100. Certains textes réglementaires récents, applicables à des installations sensibles au sens large, fixent même des échéances de mise en conformité qu’il vaut mieux anticiper que subir.

Trois références structurent ce cadre :

  • NF C 17-102 encadre les paratonnerres à dispositif d’amorçage et leur zone de protection.
  • NF C 15-100 couvre les installations électriques basse tension et leurs règles de mise à la terre.
  • EN/IEC 62305 fournit la méthode internationale de gestion du risque foudre, socle de nombreuses ARF françaises.

Une fois l’installation posée, elle entre dans un cycle de vérifications périodiques dont la fréquence et le contenu sont consignés dans une notice de contrôle et maintenance propre à chaque site. Cette notice n’est pas un document administratif secondaire : c’est elle qui trace, dans le temps, la conformité réelle de l’installation.

Comment prioriser les investissements de protection foudre ?

La méthode probabiliste de l’ARF croise plusieurs facteurs pour déterminer un niveau de protection réaliste plutôt qu’un maximum coûteux appliqué partout. Trois critères pèsent particulièrement pour un réseau tram et ses gares :

  1. La criticité de l’équipement : un poste de traction ou un TGBT justifie une protection de niveau supérieur à un abri voyageur non alimenté.
  2. La fréquence orageuse locale (niveau kéraunique) : une région du sud ouest ou du massif central expose davantage un site qu’une zone littorale atlantique classique.
  3. L’impact opérationnel d’une défaillance : un équipement dont la panne immobilise l’ensemble d’une ligne mérite un Type 1 même si son exposition directe à la foudre reste modérée.

Concrètement, cela signifie qu’un TGBT alimentant plusieurs stations reçoit une parafoudre Type 1 et une mise à la terre renforcée, tandis qu’une armoire de signalisation isolée peut se satisfaire d’un Type 2 correctement coordonné. Le maillage ou le paratonnerre à dispositif d’amorçage s’impose surtout sur les bâtiments de gare présentant une toiture étendue ou des équipements techniques en toiture, là où une cage maillée classique deviendrait complexe à mettre en œuvre.

Comment organiser la maintenance après un coup de foudre ?

Une protection foudre n’est jamais une installation figée : elle exige un suivi documenté, faute de quoi son efficacité réelle se dégrade sans que personne ne s’en aperçoive avant l’incident. Un calendrier type combine une vérification initiale à la mise en service, un contrôle complet périodique et des inspections visuelles intermédiaires plus fréquentes sur les points exposés (mâts, conducteurs de descente, connexions de terre).

  • Après tout coup de foudre enregistré, une vérification simplifiée doit être déclenchée avant remise en service normal.
  • Les composants les plus sollicités (parafoudres, connexions de terre) sont priorisés pour un remplacement préventif plutôt qu’attendre une défaillance visible.
  • Des mesures compensatoires temporaires peuvent être mises en place le temps du contrôle complet, notamment sur les circuits de signalisation critiques.

Les compteurs de coups de foudre et les services de détection orage, comme ceux proposés par Météorage pour le secteur ferroviaire, permettent d’anticiper une procédure préventive plutôt que de réagir après coup.

Conseil de pro :installez systématiquement un compteur de coups de foudre sur les points de capture principaux. Sans lui, vous ne saurez jamais si un incident matériel provient réellement d’un impact ou d’une autre cause.

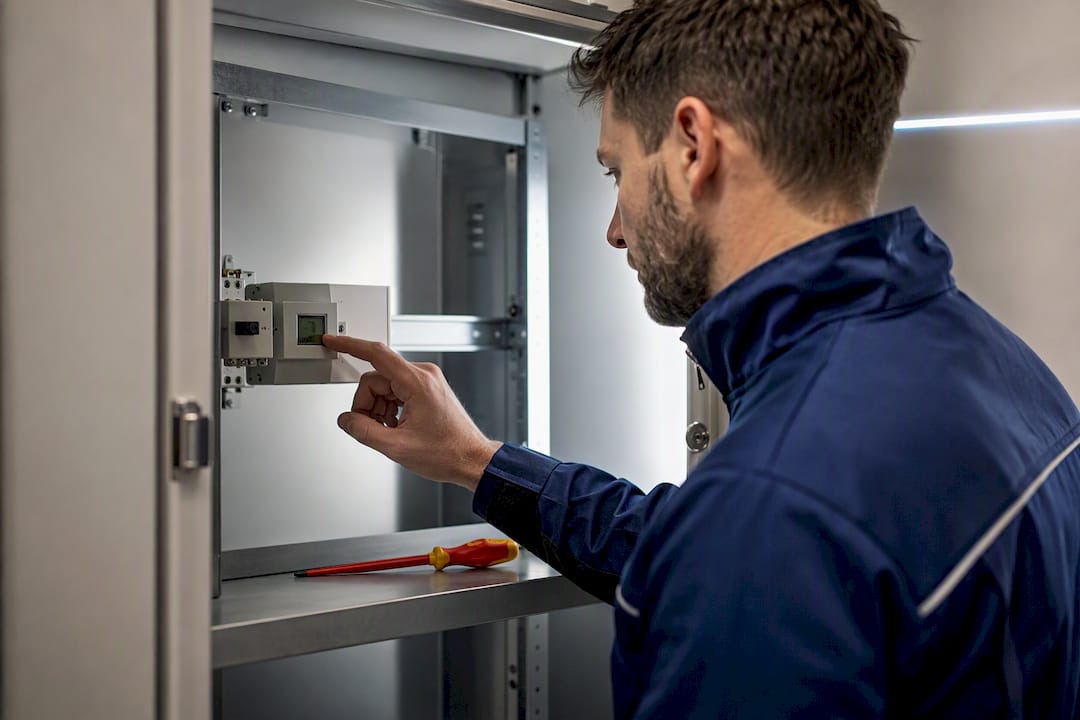

Technicien en train de vérifier un compteur de foudre

Que révèle l’incident du tramway de Bordeaux sur les failles réelles ?

En juin 2023, une rame du tramway de Bordeaux a été frappée par la foudre près de l’aéroport, entraînant un verrouillage complet des systèmes de traction et une opération de remorquage. La rame elle même a globalement joué son rôle de cage de Faraday partielle, protégeant les passagers, mais les systèmes de commande électroniques ont subi l’essentiel des dégâts.

Ce cas concentre plusieurs enseignements pour un gestionnaire d’infrastructure :

  • La carrosserie métallique d’une rame protège les personnes, pas nécessairement l’électronique embarquée reliée aux rails et aux caténaires.
  • Le courant de foudre trouve toujours un chemin de conduction, souvent via les rails ou les descentes, jusqu’à des équipements électroniques mal découplés.
  • Une immobilisation en ligne mobilise du personnel, mais surtout dégrade la perception du réseau par les voyageurs bloqués.
  • Isoler les circuits de commande derrière des parafoudres coordonnés reste la mesure la plus efficace pour éviter la répétition de ce type d’incident.

Ce que l’expérience terrain nous a appris sur la protection foudre ferroviaire

Depuis sa création en 1955, Indelec a développé ses missions d’Analyse du Risque Foudre, d’Étude Technique, d’installation et de maintenance en s’appuyant sur un centre de recherche interne dédié à l’évolution des normes et des conditions climatiques. Une mission type se conclut par un rapport technique, un plan d’installation détaillé et une notice de contrôle et maintenance, trois livrables qui conditionnent directement la continuité d’exploitation d’un réseau tram ou d’une gare. Cette rigueur méthodique, plus que le matériel seul, fait la différence entre une protection qui tient dix ans et une installation qui déçoit au premier orage sérieux.

— INDELEC

Faire appel à Indelec pour sécuriser vos gares et votre réseau tram

Contrairement à une intervention ponctuelle limitée à la pose de paratonnerres, Indelec structure chaque mission autour du couple Analyse du Risque Foudre et Étude Technique, ce qui évite de sous dimensionner la protection d’un TGBT ou de sur équiper un abri secondaire sans en avoir besoin.

Indelec

Concrètement, le périmètre couvre l’installation complète du Système de Protection Foudre (capture, conducteurs de descente, prises de terre profondes), la pose de parafoudres coordonnés sur les points sensibles du réseau, ainsi que les contrats de vérification et de maintenance qui gardent l’installation conforme dans le temps. Les équipes interviennent également sur la sécurité en hauteur requise pour les opérations sur mâts et toitures techniques de gare.

Si vous gérez un site classé sensible ou un réseau tram exposé à un risque orageux marqué, la première étape consiste à faire réaliser une ARF sur votre installation. Contactez les équipes Indelec via la page services pour définir le périmètre exact de votre mission.

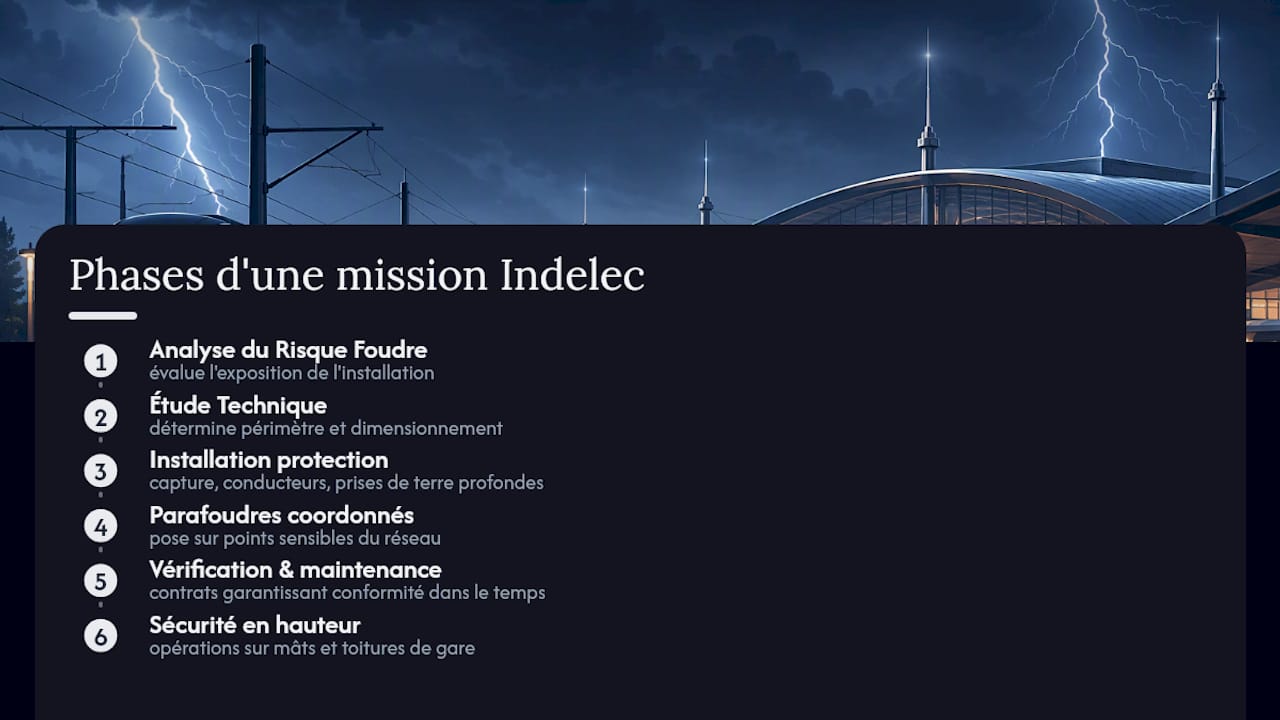

Faire appel à Indelec pour sécuriser vos gares et votre réseau tram — overview diagram

Où vérifier les normes et textes applicables en France ?

Pour vérifier une obligation précise, référez vous directement aux normes NF C 17-102 et NF C 15-100, aux guides méthodologiques de Bureau Veritas et aux recommandations de sécurité de l’INRS pour les interventions à proximité des réseaux sous tension.
