Pour protéger un parking extérieur et ses ombrières, commencez par une Analyse du Risque Foudre conforme à la NF EN IEC 62305-2. Déployez ensuite un système de protection foudre coordonné, avec capture, descentes et prise de terre, complété par des parafoudres dimensionnés pour la partie photovoltaïque. Confiez l’étude, l’exécution et la maintenance à un prestataire qualifié.

En bref:

  • L’ARF fixe le niveau de protection, de NP1 à NP4, selon la densité locale de foudroiement et la criticité des équipements, puis guide le dimensionnement.
  • Sur une ombrière photovoltaïque, coordonnez les parafoudres en courant continu et alternatif, puis prévoyez les descentes dès la conception pour les éloigner des câbles.
  • Les parafoudres de types 1, 2 et 3 protègent l’entrée, les tableaux puis les équipements terminaux ; leur liaison à la terre doit rester sous 50 cm.
  • L’étude doit inclure les bornes de recharge, les équipements sensibles et les lignes d’alimentation ou de communication qui sortent du parking.
  • Après un coup de foudre enregistré, faites une vérification simplifiée, puis une vérification complète si elle révèle une anomalie sur l’installation.
Indelec
Protégez vos ombrières contre la foudre
Indelec conçoit des solutions de protection foudre pour les infrastructures, avec des systèmes de mise à la terre et un accompagnement technique.

Découvrir les solutions

Table des matières

Quelles mesures techniques déployer en priorité sur un parking extérieur ?

Un parking cumule des structures métalliques exposées, des véhicules en stationnement et des équipements électriques répartis sur une grande surface. La protection se construit par étapes, dans cet ordre :

  • Lancer une ARF pour définir le niveau de protection (NP1 à NP4) et hiérarchiser les équipements à protéger.
  • Installer un système de protection extérieur adapté : dispositifs de capture, descentes courtes, prises de terre interconnectées.
  • Prévoir une protection intérieure coordonnée, avec des parafoudres de type 1, 2 ou 3 placés près des onduleurs et des tableaux.
  • Assurer l’équipotentialité de la structure de l’ombrière et la continuité des masses métalliques.
  • Inclure les bornes de recharge pour véhicules électriques et les équipements sensibles (éclairage, vidéosurveillance, contrôle d’accès) dans le périmètre de l’étude.

Conseil de pro :demandez que le périmètre de l’étude couvre aussi les câbles qui sortent du parking, car les surtensions entrent souvent par les lignes d’alimentation et de communication plutôt que par la structure.

Comment l’analyse du risque foudre détermine-t-elle le niveau de protection ?

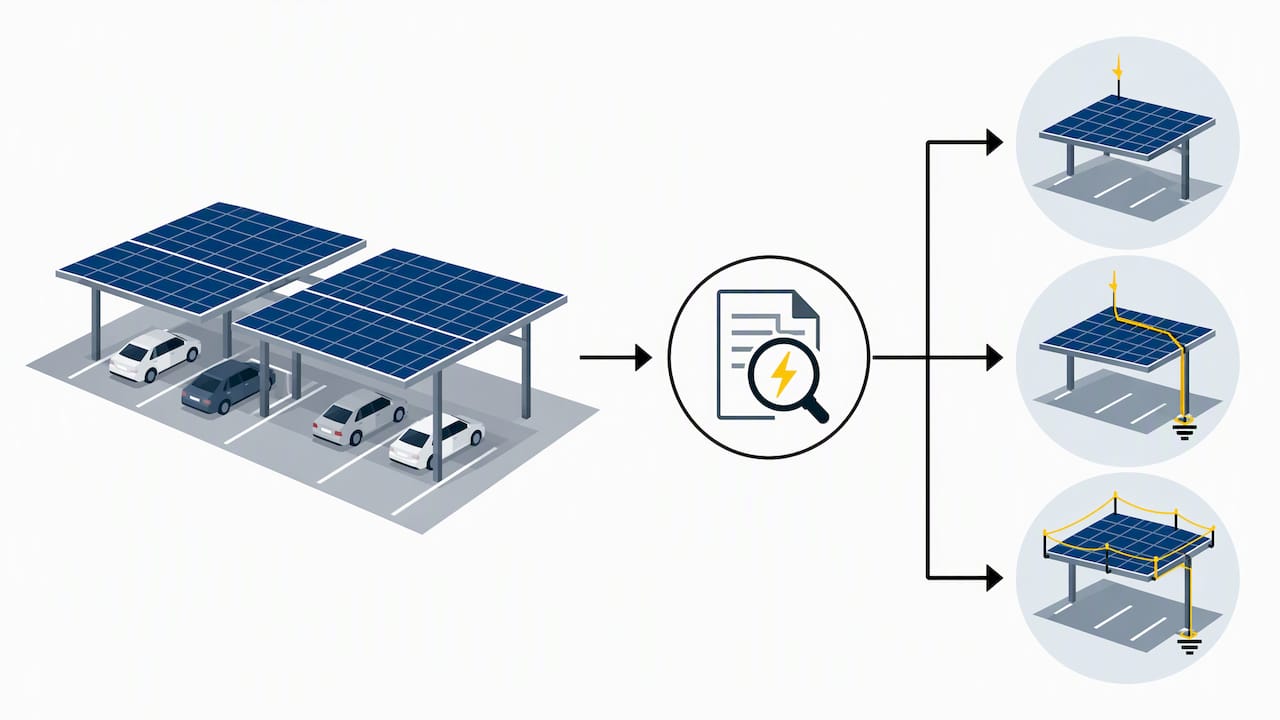

Analyse des risques déterminant le niveau de protection

L’évaluation du risque conforme à la norme NF EN IEC 62305-2 constitue le point de départ de la démarche. Elle fixe le niveau de protection, de NP1 à NP4, en tenant compte de la densité de foudroiement locale et de l’exposition des équipements critiques. Aucune installation ne garantit une protection totale : l’objectif est de ramener le risque à un niveau acceptable, comme le détaille notre guide de l’audit des risques foudre.

Une ARF suit en général plusieurs étapes :

  • Inventaire de la structure, des équipements, des lignes entrantes et des personnes présentes.
  • Prise en compte de la densité de foudroiement du site.
  • Évaluation de la criticité des pertes possibles : sécurité des personnes, arrêt d’exploitation, dommages aux biens.
  • Détermination du niveau de protection et des mesures associées.

Côté normes, la partie 3 de l’IEC 62305 encadre la conception, l’installation, l’inspection et la maintenance du système extérieur. La partie 4 traite la protection des réseaux de puissance et de communication. Le niveau retenu pèse directement sur le nombre de descentes, le dimensionnement de la prise de terre et le choix des parafoudres. Pour approfondir la méthode, consultez notre guide d’analyse du risque foudre.

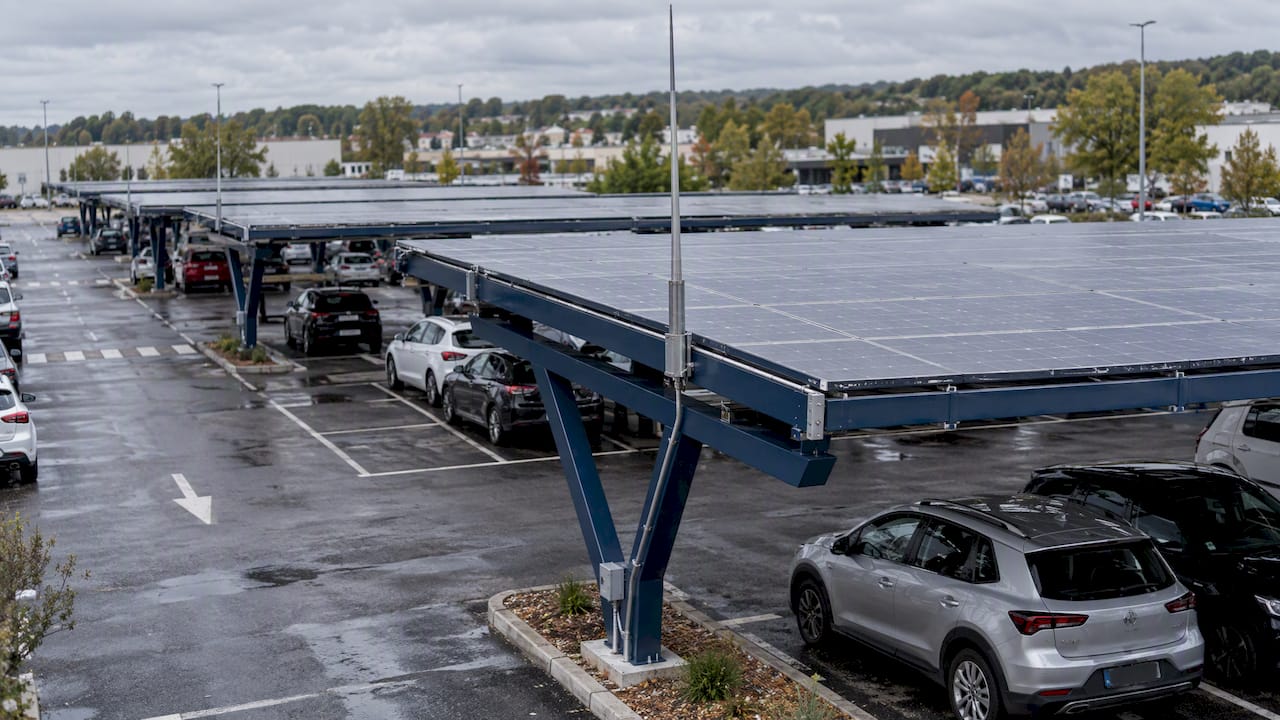

Pourquoi les ombrières photovoltaïques demandent-elles une protection spécifique ?

Une ombrière concentre sur sa toiture un champ de panneaux, des câbles continus et des onduleurs reliés au réseau. La foudre y trouve plusieurs chemins : impact direct, couplage sur les câbles, remontée par la terre.

  • Coordonnez les parafoudres côté courant continu et côté courant alternatif, pour protéger tour à tour les panneaux, les onduleurs et le raccordement au réseau.
  • Intégrez le système de protection dès la conception : chemins de descente, points de fixation et connexions équipotentielles se prévoient avant la fabrication de la structure.
  • Évitez les adaptations tardives. Une descente posée après coup passe souvent trop près des câbles, ce qui favorise les surtensions induites et les pannes d’onduleurs.
  • Appuyez-vous sur la partie 4 de l’IEC 62305, dont l’édition 2024 comporte des annexes informatives consacrées aux installations photovoltaïques.

Les ombrières ne relèvent pas du seul choix du maître d’ouvrage. Les articles L111-19 à L111-21 du code de la construction prévoient que les parcs de stationnement extérieurs de certaines superficies intègrent des dispositifs d’ombrage et, lorsqu’ils comportent des ombrières, un procédé de production d’énergies renouvelables sur la totalité de leur surface supérieure. Autrement dit, la protection foudre accompagne de plus en plus de projets neufs.

Quels composants spécifier dans un cahier des charges de protection foudre ?

Le guide de l’installation électrique rappelle qu’un système complet comprend un dispositif de capture, des conducteurs de descente, des prises de terre interconnectées et une liaison équipotentielle. Le système extérieur ne protège pas à lui seul l’installation électrique : la partie intérieure reste indispensable.

  • Capture : la tige convient aux structures ponctuelles, le fil tendu aux surfaces longues, la cage maillée aux toitures étendues. Le choix dépend de l’exposition et de la géométrie de l’ombrière.
  • Descentes : tracez-les au plus court, en les éloignant des câbles de puissance et de données.
  • Parafoudres : le type 1 absorbe l’essentiel du courant de foudre à l’entrée, le type 2 écrête en tableau, le type 3 protège les équipements terminaux. Leur coordination décide de l’efficacité globale.
  • Terre : visez des prises interconnectées et une équipotentialité de toutes les masses métalliques.

Pour les parafoudres, la règle de proximité veut une liaison vers la terre la plus courte possible, idéalement sous 50 cm. Notre guide des équipements de protection détaille chaque composant.

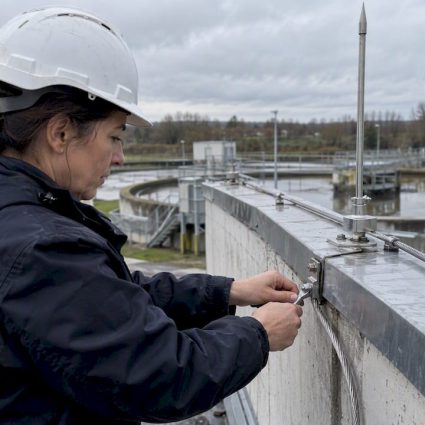

Comment garantir l’efficacité de l’installation dans le temps ?

Une protection posée mais jamais contrôlée perd vite de sa valeur. Corrosion des conducteurs, colliers desserrés et terres dégradées altèrent la continuité du système.

  1. Constituez un dossier d’exécution avec la vérification initiale et la notice de maintenance.
  2. Planifiez des contrôles visuels réguliers, puis des vérifications complètes périodiques.
  3. Après un coup de foudre enregistré par un compteur, lancez une vérification simplifiée, puis complète si elle révèle une anomalie.
  4. Formalisez un plan de prévention avant toute intervention : l’INRS recommande ce document pour coordonner les mesures de sécurité entre entreprises extérieures.

Conseil de pro :installez un compteur de coups de foudre dès la mise en service : il date les événements et déclenche les vérifications au bon moment. Notre article sur le processus d’installation décrit la réception pas à pas.

Quelles contraintes anticiper en amont d’un projet de parking ?

La protection foudre s’inscrit dans un projet plus large, où les contraintes réglementaires et d’exploitation se cumulent.

  • Vérifiez les obligations d’ombrage et d’énergies renouvelables : le guide ministériel sur les parcs de stationnement les résume pour les parcs concernés.
  • Contrôlez la compatibilité avec le PLU, les contraintes patrimoniales et l’insertion paysagère : une descente ou un mât visibles peuvent soulever des remarques.
  • Prévoyez dès le planning les accès de maintenance et la sécurité en hauteur, car ils conditionnent les contrôles futurs.
  • Réunissez très tôt maîtrise d’ouvrage, bureau d’études et installateur de protection foudre, afin que les chemins de descente et les terres soient arbitrés avec le reste du chantier.

Pourquoi confier le projet à un spécialiste de la protection foudre ?

Une ombrière bien protégée résulte moins d’un équipement que d’une chaîne de décisions cohérentes. Il faut savoir traduire une ARF en solutions concrètes, accorder protection extérieure et intérieure, puis tenir la maintenance dans la durée. Sur un parking, ces compétences s’ajoutent à la maîtrise des interventions en hauteur et de la sécurité de chantier. Dissocier ces étapes entre plusieurs intervenants fait souvent perdre en cohérence ce qu’on croyait gagner en coût.

— INDELEC

Comment nous protégeons vos parkings et vos ombrières

Nous prenons en charge votre projet de bout en bout, du diagnostic à l’exploitation, avec une équipe formée aux interventions en hauteur. Cela passe par une analyse du risque foudre, une étude technique, l’installation et la maintenance.

Indelec

  • Analyse du risque foudre et étude technique, puis fourniture et pose d’un système coordonné.
  • Prises de terre profondes, paratonnerres et compteurs de coups de foudre.
  • Vérification et maintenance pour conserver l’efficacité dans le temps.

Demandez-nous un diagnostic et un devis adaptés à votre site ; les informations tarifaires sont disponibles sur notre site.

Questions fréquentes

Quelle réglementation encadre la protection contre la foudre ?

Les ombrières relèvent en plus des obligations d’ombrage et d’énergies renouvelables du code de la construction.

Quelle est la meilleure protection contre la foudre pour un parking ?

Aucun dispositif isolé ne suffit. La combinaison d’une ARF, d’un système de protection extérieur, de parafoudres coordonnés et d’une maintenance régulière donne la meilleure maîtrise du risque.

Est-on protégé de la foudre dans une voiture ?

Une voiture à carrosserie métallique fermée offre généralement un bon abri, car le courant s’écoule autour de l’habitacle. Il vaut mieux rester à l’intérieur et éviter de toucher les parties métalliques.

Qu’est-ce qu’un système de protection contre la foudre ?

Il comprend un dispositif de capture, des conducteurs de descente, des prises de terre interconnectées et une liaison équipotentielle. Il se complète par des parafoudres qui protègent l’installation électrique intérieure.
