Processus d’installation des solutions de protection foudre
TL;DR:
- L’analyse du risque foudre selon la norme IEC 62305-2 est essentielle pour déterminer le niveau de protection (LPL) et choisir les dispositifs appropriés. La coordination des SPD de types différents, usuellement Type 1, Type 2 et Type 3, garantit leur efficacité et leur durabilité. Une installation correcte repose sur un câblage court, des contrôles rigoureux et une documentation complète, indispensables pour assurer la conformité réglementaire.
Le processus d’installation des solutions de protection contre la foudre est une démarche structurée intégrant une évaluation normalisée des risques, la sélection de dispositifs certifiés, une installation technique rigoureuse et une documentation exhaustive. Pour les propriétaires d’installations industrielles, négliger l’une de ces étapes expose l’entreprise à des pannes coûteuses, des responsabilités légales et des risques humains graves. Ce guide détaille chaque phase du processus selon les normes IEC 62305, NF C 15-100 et NFC 17-102, avec les bonnes pratiques concrètes pour 2026.
Quelle est la première étape du processus : l’analyse du risque foudre ?
L’analyse du risque foudre selon la norme IEC 62305-2 est la base indispensable avant toute décision d’installation. Sans cette étape, vous choisissez vos dispositifs à l’aveugle, ce qui conduit inévitablement à un sur-dimensionnement coûteux ou à une protection insuffisante. L’ingénierie préalable conforme à IEC 62305-2 réduit précisément ce risque de mauvais calibrage, garantissant efficacité et maîtrise des coûts.
La worksheet IEC 62305-2 structure cette analyse en plusieurs composantes clés :
- Collecte des données du site : superficie, hauteur des structures, nature des activités, présence de matières dangereuses ou de systèmes électroniques sensibles.
- Identification des zones sensibles : salles de contrôle, postes électriques, serveurs industriels, lignes de production automatisées.
- Évaluation de l’exposition : densité de foudroiement locale, topographie, présence de services entrants (lignes électriques, réseaux de données).
- Calcul du risque global : comparaison entre le risque calculé ® et le risque tolérable (RT) défini par la norme pour chaque type de perte (humaine, économique, patrimoniale).
- Détermination du niveau de protection : le résultat de ce calcul fixe le Lightning Protection Level (LPL), de I (protection maximale) à IV (protection de base).
Ce dernier point est décisif. Le LPL détermine directement les caractéristiques techniques des équipements à installer, notamment le courant de foudre de dimensionnement des parafoudres (SPD) et la maillage du système de mise à la terre. Une analyse bien conduite, formalisée dans un rapport conforme, constitue également la première pièce du dossier réglementaire exigé en France.
Comment choisir les dispositifs adaptés selon l’analyse de risque ?
La sélection des équipements découle directement du LPL déterminé lors de l’analyse. Ce n’est pas une question de préférence ou de budget initial : chaque niveau de protection impose des caractéristiques minimales aux dispositifs. Les équipements de protection foudre couvrent trois familles principales : les paratonnerres (protection externe), les parafoudres SPD (protection interne) et les liaisons équipotentielles.
Voici les critères de sélection à appliquer pour chaque famille :
- Paratonnerres : conformité à la norme NFC 17-102 pour les paratonnerres à dispositif d’amorçage (PDA), ou à la norme NF EN 62561 pour les composants de systèmes de protection externe (conducteurs, pinces, électrodes de terre).
- Parafoudres SPD : choix du type (Type 1, Type 2 ou Type 3) selon la position dans l’installation. Le Type 1 se place en tête d’installation (TGBT), le Type 2 en tableau divisionnaire, le Type 3 au plus près des équipements sensibles.
- Liaisons équipotentielles : elles relient toutes les masses métalliques et les blindages de câbles à un réseau de terre commun, éliminant les différences de potentiel destructrices lors d’un coup de foudre.
Conseil de pro:Vérifiez systématiquement la coordination entre les SPD de différents types. Un SPD Type 2 installé sans SPD Type 1 en amont dans un site exposé à des coups de foudre directs sera détruit dès le premier événement significatif. La coordination n’est pas une option, c’est une condition de fonctionnement.
En milieu industriel, les configurations les plus courantes associent un PDA sur le point le plus haut du bâtiment, un SPD Type 1 au TGBT, des SPD Type 2 dans chaque tableau divisionnaire alimentant des équipements critiques, et des prises de terre maillées avec une résistance inférieure à 10 ohms. La compatibilité entre ces éléments doit être vérifiée par un calcul de coordination, pas seulement par une lecture de fiches techniques.

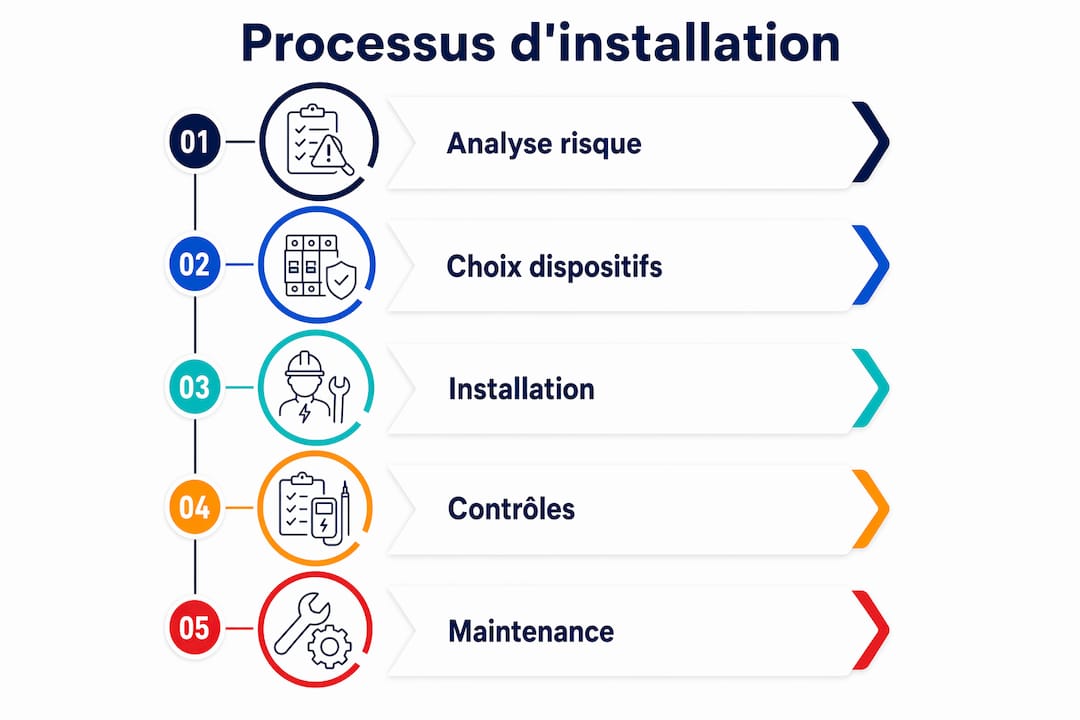

Quelles sont les étapes clés pour une installation conforme et efficace ?
L’installation technique des dispositifs de protection suit une séquence précise. Déroger à cet ordre ou négliger un détail d’exécution compromet l’ensemble de la protection. Une installation réussie ne dépend pas uniquement du matériel choisi, mais de la qualité d’exécution des connexions et du câblage, aspects souvent négligés mais critiques.
Voici la séquence standard pour l’installation d’un SPD en tableau électrique :
- Mise hors tension complète du tableau avant toute intervention. Cette étape n’est jamais négociable, même pour un remplacement rapide.
- Montage mécanique du SPD sur le rail DIN, avec vérification de l’espace de ventilation requis par le fabricant.
- Installation de la protection de secours (fusible ou disjoncteur de déconnexion) en amont du SPD, conformément aux prescriptions du fabricant et à la norme NF C 15-100.
- Raccordement des conducteurs de phase et de neutre, en respectant la section minimale requise (généralement 6 mm² pour un SPD Type 2 selon les normes NF C 15-100).
- Raccordement du conducteur de terre, avec une longueur maximale de 50 cm entre le SPD et la barre de terre du tableau. Ce point est critique : un câblage trop long augmente l’impédance et réduit directement l’efficacité de la protection.
- Contrôle du couple de serrage sur toutes les bornes, avec une clé dynamométrique calibrée. Les connexions desserrées causent des surchauffes et des pannes lors des surtensions.
- Inspection visuelle finale avant remise sous tension : vérification de l’absence de conducteurs dénudés exposés, de la bonne fixation mécanique et de la lisibilité des repérages.
- Test de continuité après remise sous tension, avec vérification de l’indicateur d’état du SPD (fenêtre de signalisation verte).
Conseil de pro:Pour les conducteurs de liaison à la terre, tracez le chemin le plus court et le plus direct possible, sans boucle ni coude à angle droit. Chaque centimètre supplémentaire et chaque changement de direction ajoutent de l’inductance, ce qui dégrade la protection précisément lors des fronts de montée rapide des surtensions de foudre.
La maintenance de l’installation est aussi importante que l’installation elle-même. Les inspections périodiques annuelles sont obligatoires pour vérifier l’état des composants, la continuité électrique et la résistance de terre. Ces contrôles doivent être consignés dans des rapports datés et signés.
Quels documents et contrôles garantir après l’installation ?
La réglementation française exige trois documents techniques obligatoires pour toute installation de protection foudre soumise à la norme IEC 62305 : l’Analyse du Risque Foudre (ARF), l’Étude Technique Foudre (ETF) et le Dossier des Ouvrages Exécutés (DOE). Ces documents justifient les choix techniques, garantissent la conformité et facilitent le suivi sur toute la durée de vie de l’installation.
Le DOE est le document le plus souvent incomplet ou absent lors des audits. Il doit contenir :
- Photos géolocalisées de chaque équipement installé, avec identification du point de mesure.
- Schémas annotés de l’installation réelle, incluant les modifications apportées par rapport à l’étude initiale.
- Mesures électriques : résistance de terre, continuité des liaisons équipotentielles, valeurs de tension de pas et de contact si applicable.
- Attestations de conformité signées par l’installateur qualifié.
- Rapports de contrôle périodique, conservés et accessibles pour assurer la traçabilité.
| Document | Contenu principal | Moment de production |
|---|---|---|
| Analyse du Risque Foudre (ARF) | Calcul du risque, détermination du LPL | Avant toute installation |
| Étude Technique Foudre (ETF) | Choix des dispositifs, plans d’implantation | Avant travaux |
| Dossier des Ouvrages Exécutés (DOE) | Photos, mesures, schémas as-built | Après installation |
Pour les installations recourant à des solutions d’effet équivalent (SEE), le décret n°2025-1100 impose une validation par un laboratoire agréé avant dépôt de permis, avec un contrôle indépendant distinct durant les travaux. Cette exigence s’applique aux sites industriels qui substituent une solution non standard à une mesure prescrite par la réglementation. La numérisation de ces dossiers, via des plateformes de gestion de maintenance assistée par ordinateur (GMAO), facilite considérablement les audits et les renouvellements de certification.
Points clés
Le processus d’installation des solutions de protection contre la foudre repose sur quatre piliers indissociables : analyse normalisée du risque, sélection coordonnée des dispositifs, exécution technique rigoureuse et documentation exhaustive.
| Point | Détails |
|---|---|
| Analyse du risque en premier | Conduire l’ARF selon IEC 62305-2 avant tout choix de matériel pour définir le LPL. |
| Sélection coordonnée des SPD | Associer Type 1, Type 2 et Type 3 selon leur position et vérifier leur coordination. |
| Câblage court et serré | Limiter la longueur des conducteurs de terre à 50 cm et contrôler le couple de serrage. |
| DOE complet et numérisé | Constituer le dossier avec photos, mesures et schémas dès la fin des travaux. |
| Inspections annuelles obligatoires | Planifier les contrôles périodiques et conserver tous les rapports pour la traçabilité. |
Ce que 70 ans d’installations nous ont appris
Chez Indelec, nous intervenons sur des sites industriels depuis 1955. La leçon la plus constante que nous tirons de ces décennies d’expérience est simple : les échecs de protection ne viennent presque jamais du choix du mauvais produit. Ils viennent d’une analyse bâclée en amont ou d’une exécution négligée sur le terrain.
Nous voyons régulièrement des installations où le SPD est de bonne qualité, mais le conducteur de terre fait 1,20 mètre avec deux coudes. Le résultat : lors d’une surtension de foudre à front rapide, l’inductance de ce câble génère une tension résiduelle qui détruit l’équipement que le SPD était censé protéger. Le matériel n’est pas en cause. L’exécution l’est.
L’autre erreur fréquente concerne la documentation. Des gestionnaires nous contactent après un sinistre pour retrouver les plans de leur installation. Souvent, le DOE n’existe pas ou est incomplet. Sans ce dossier, prouver la conformité à l’assureur ou à l’inspection du travail devient un parcours difficile. La conformité aux normes foudre n’est pas un état permanent acquis une fois pour toutes : elle se maintient par des inspections annuelles et une documentation à jour.
Notre recommandation ferme : faites appel à des professionnels qualifiés pour l’ARF et l’ETF, même si vous disposez d’une équipe de maintenance interne compétente. L’analyse du risque requiert une lecture experte de la norme IEC 62305-2 et une connaissance des spécificités locales (densité de foudroiement, configuration du réseau électrique) que seule une pratique régulière permet de maîtriser.
— Indelec
