Calcul d’ancrage de ligne de vie : méthode et valeurs à respecter
Pour dimensionner l’ancrage d’une ligne de vie, partez de la NF EN 795 (et de la TS 16415 en usage multi-utilisateur) et du Code du travail.
En bref:
- Un point d’ancrage doit résister à 12 kN, ou à 18 kN si la durabilité des matériaux n’est pas démontrée, avec essai d’arrachement obligatoire.
- Pour les armatures scellées dans le béton, l’Eurocode 2 calcule la longueur d’ancrage, à comparer au minimum requis et à faire vérifier par un professionnel.
- Le tirant d’air additionne la longe, le déploiement de l’absorbeur, la flèche du câble et une marge, tandis que l’effort ne doit pas dépasser 600 daN.
- Sur bac acier, tuiles ou ardoises, l’ancrage doit rejoindre la structure porteuse, jamais le revêtement, et les supports anciens exigent 18 kN et un essai.
Table des matières
- Quelles normes et obligations encadrent le calcul d’un ancrage ?
- Comment calculer la longueur d’ancrage avec l’Eurocode 2 ?
- Comment estimer le tirant d’air et la distance d’arrêt d’une ligne de vie ?
- Comment vérifier la structure d’accueil par un essai d’arrachement ?
- Comment adapter l’ancrage au type de toiture ?
- Quelle checklist suivre avant la mise en service ?
- Pourquoi combiner calcul, essai et maintenance ?
- Comment nous vous accompagnons sur l’étude, les essais et la pose
- Questions fréquentes
- Sources
Quelles normes et obligations encadrent le calcul d’un ancrage ?
Avant de sortir la calculette, vérifiez que vous travaillez dans le bon cadre. La norme NF EN 795:2012 fixe les exigences de performance et les méthodes d’essai des dispositifs d’ancrage destinés à un seul utilisateur. La TS 16415:2013 étend ces exigences à l’utilisation simultanée par plusieurs personnes, cas fréquent sur une toiture-terrasse ou un site industriel.
Les dispositifs doivent subir des essais dynamiques et statiques. Ils servent à valider la résistance mécanique, à mesurer la flèche et à connaître les efforts transmis à la structure d’accueil. Cette dernière donnée est celle qui conditionne votre calcul d’ancrage : sans elle, vous dimensionnez à l’aveugle. Pour le détail des catégories de dispositifs, du marquage et des informations remises par le fabricant, consultez le texte de la norme chez AFNOR. Nous avons aussi détaillé ce que la norme impose sur chantier dans notre article EN 795:2012 : ce que la norme impose vraiment.
Côté réglementation, le Code du travail pose une hiérarchie claire. La protection collective passe avant tout. Lorsqu’elle est impossible, la protection individuelle doit limiter la chute libre à un mètre ou en atténuer les effets, et l’employeur précise dans une notice les points d’ancrage, les dispositifs d’amarrage et les modalités d’utilisation. Les articles R4323-1 à R4323-110 rendent obligatoire le système d’arrêt de chute dans ce cas.
Ce qu’il faut retenir sur le terrain :
- la conformité du dispositif à la NF EN 795 (ou à la TS 16415 en multi-utilisateur) est un prérequis, pas une option ;
- la structure d’accueil se vérifie par calcul ou par essai, sous la responsabilité du chef d’entreprise, comme le rappelle Formation-btp ;
- la notice des points d’ancrage doit exister avant la première utilisation ;
- le marquage et la notice du fabricant font partie du dossier à conserver.
Seuil de résistance à retenir : un point d’ancrage doit résister à au moins 12 kN, valeur portée à 18 kN si la durabilité des matériaux n’est pas prouvée. Dans ce second cas, l’essai d’arrachement sur site devient impératif.
Comment calculer la longueur d’ancrage avec l’Eurocode 2 ?
Quand l’ancrage s’appuie sur des armatures scellées dans du béton, l’Eurocode 2 donne la méthode de référence. Elle repose sur une longueur d’ancrage de référence lb,rqd et une longueur de calcul lbd, pondérée par des coefficients α1 à α5. La logique est simple : lb,rqd traduit l’effort que la barre doit transmettre au béton par adhérence, et les α corrigent ce résultat selon la forme de la barre, l’enrobage, le confinement par des armatures transversales ou la pression transversale.
L’expression de calcul s’écrit lbd = α1·α2·α3·α4·α5·lb,rqd, avec des planchers minimaux lb,min qui empêchent de descendre en dessous d’une valeur plancher, quelle que soit l’économie apparente du calcul. La même source définit la longueur de recouvrement l0. Cette méthode alimente une note de calcul établie par un professionnel : elle ne la remplace pas.
Pour appliquer la démarche sur chantier :
- Relevez le diamètre de la barre, la classe de béton et la nuance d’acier.
- Calculez la contrainte d’adhérence de calcul, puis la longueur de référence lb,rqd.
- Déterminez chaque coefficient α selon la forme d’ancrage (droit, crochet), l’enrobage et le confinement.
- Multipliez pour obtenir lbd, puis comparez à lb,min et retenez la plus grande des deux valeurs.
- Reportez le résultat sur le plan d’exécution et dans la note de calcul.
Pour un ordre de grandeur rapide en prédimensionnement, la formule simplifiée ACI Ld = fy·ψt·db/(2,1·√f’c) donne une estimation à faire vérifier par un professionnel. Prenons un cas illustratif : à nuance d’acier et classe de béton identiques, passer d’une barre de 12 mm à une barre de 20 mm multiplie la longueur d’ancrage dans le même rapport, puisque Ld est proportionnelle au diamètre db. À l’inverse, un béton plus résistant peut raccourcir la longueur calculée. Faites vérifier la valeur retenue par un professionnel.

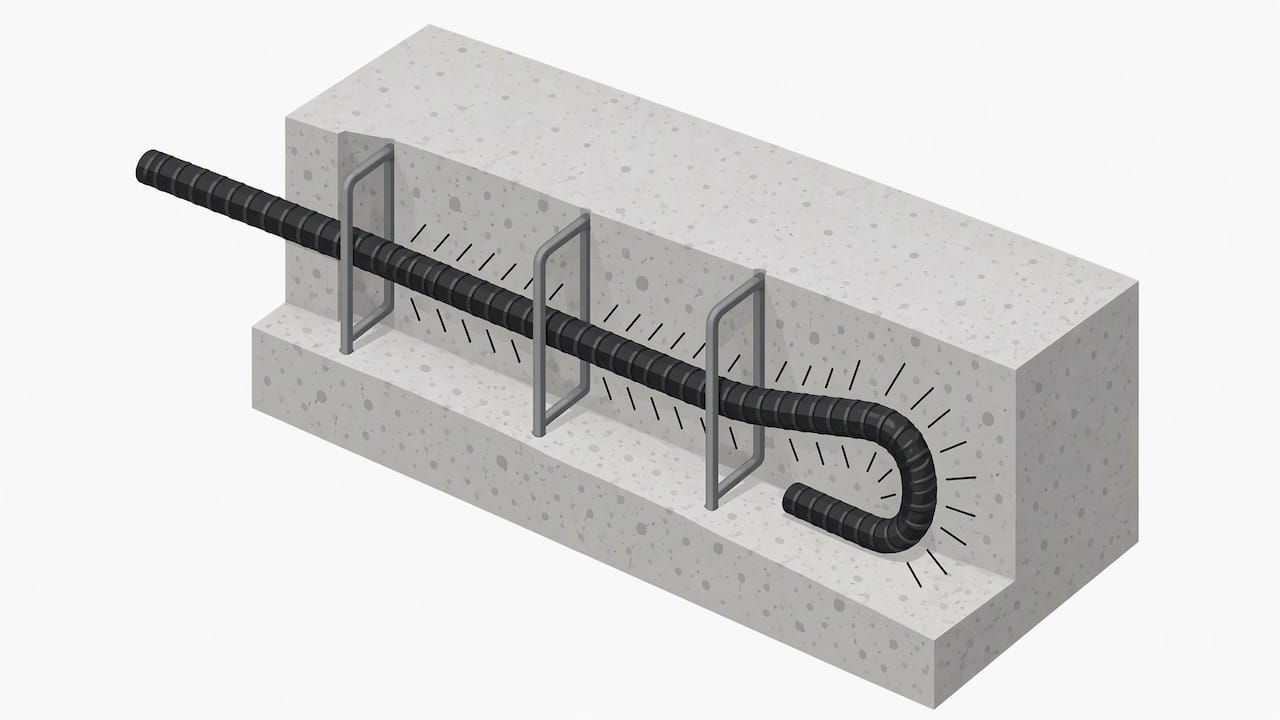

Une subtilité mérite votre attention : dans l’EC2, les ancrages courbes ne bénéficient pas d’un bonus d’adhérence et la longueur développée le long de la barre reste la donnée de référence. Un crochet ne dispense donc pas de vérifier cette longueur développée.
Conseil de pro :ne retenez pas une longueur d’ancrage sans vérification par un professionnel. En cas de doute sur le diamètre ou la résistance du béton existant, faites contrôler le support avant de conclure.
Comment estimer le tirant d’air et la distance d’arrêt d’une ligne de vie ?
Le tirant d’air est la hauteur libre nécessaire sous l’utilisateur pour qu’une chute s’arrête avant tout obstacle ou le sol. Il additionne la longueur de longe, la déploiement de l’absorbeur, la déflexion de la ligne et une marge de sécurité. Sur une ligne de vie flexible, la déflexion du câble pèse lourd dans le total : l’INRS rappelle qu’elle nécessite un tirant d’air suffisant.
La méthode de calcul de la distance d’arrêt est fondamentale selon l’INRS, et le choix de l’absorbeur la conditionne. Les absorbeurs à force de déploiement constante maîtrisent mieux la distance d’arrêt que ceux à déchirure, dont le comportement est plus dépendant des conditions de chute.
Quelques repères pratiques :
- le facteur de chute rapporte la hauteur de chute à la longueur de longe : plus il est élevé, plus l’effort est sévère ;
- faites vérifier par un professionnel compétent que le système d’arrêt de chute est adapté à la configuration réelle ;
- la flèche maximale du câble se relève dans la notice du fabricant, puis s’ajoute au calcul ;
- une marge de sécurité s’impose sous le résultat calculé, surtout en présence d’obstacles saillants ;
- l’absorbeur retenu doit être validé pour la configuration réelle (ligne, longe, utilisateurs).
Effort à ne pas dépasser : l’INRS indique que l’absorbeur doit permettre de ne jamais dépasser 600 daN, valeur de référence prise dans la NF EN 363. Cet effort limite protège l’utilisateur, mais il conditionne aussi ce que votre ancrage doit encaisser.
Comment vérifier la structure d’accueil par un essai d’arrachement ?
Le calcul théorique ne vaut que si le support suit. Visez 12 kN en standard et 18 kN lorsque la durabilité n’est pas prouvée, avec un essai d’arrachement sur site réalisé à l’extractomètre. Le dimensionnement doit aussi tenir compte de l’état du béton (fissuré ou non), de la profondeur d’ancrage, de la distance au bord et de l’espacement, les ancrages post-installés se vérifiant selon l’EN 1992-4 et les ETE des produits.
Déroulez l’essai ainsi :
- choisissez des points d’essai représentatifs du support, loin des bords et des zones dégradées ;
- contrôlez à l’œil la corrosion, les fissures, les éclatements et l’état des scellements avant de charger ;
- appliquez la charge à l’extractomètre, relevez la valeur atteinte et le comportement du point ;
- consignez le tout dans un document de traçabilité daté et signé, rattaché à la notice des points d’ancrage.
Faites appel à un bureau d’études structure si le support est fissuré, si le matériau est fragile ou si l’essai donne un résultat insuffisant. Mieux vaut un renfort étudié qu’un point d’ancrage déclaré conforme sur la foi d’un seul essai favorable.
Conseil de pro :notez sur le compte rendu l’emplacement exact de chaque essai et son résultat. En cas de contrôle ou d’incident, ce document vaut plus que n’importe quelle déclaration de conformité.
Comment adapter l’ancrage au type de toiture ?
La planification d’un ancrage dépend de la structure d’accueil, de l’usage (ponctuel ou cheminement) et des conditions environnementales. Concrètement, chaque support impose ses réflexes :
- Bac acier et tôle : le revêtement seul ne reprend pas l’effort. Fixez sur la structure porteuse (pannes), prévoyez des renforts si nécessaire et soignez l’étanchéité autour de chaque platine.

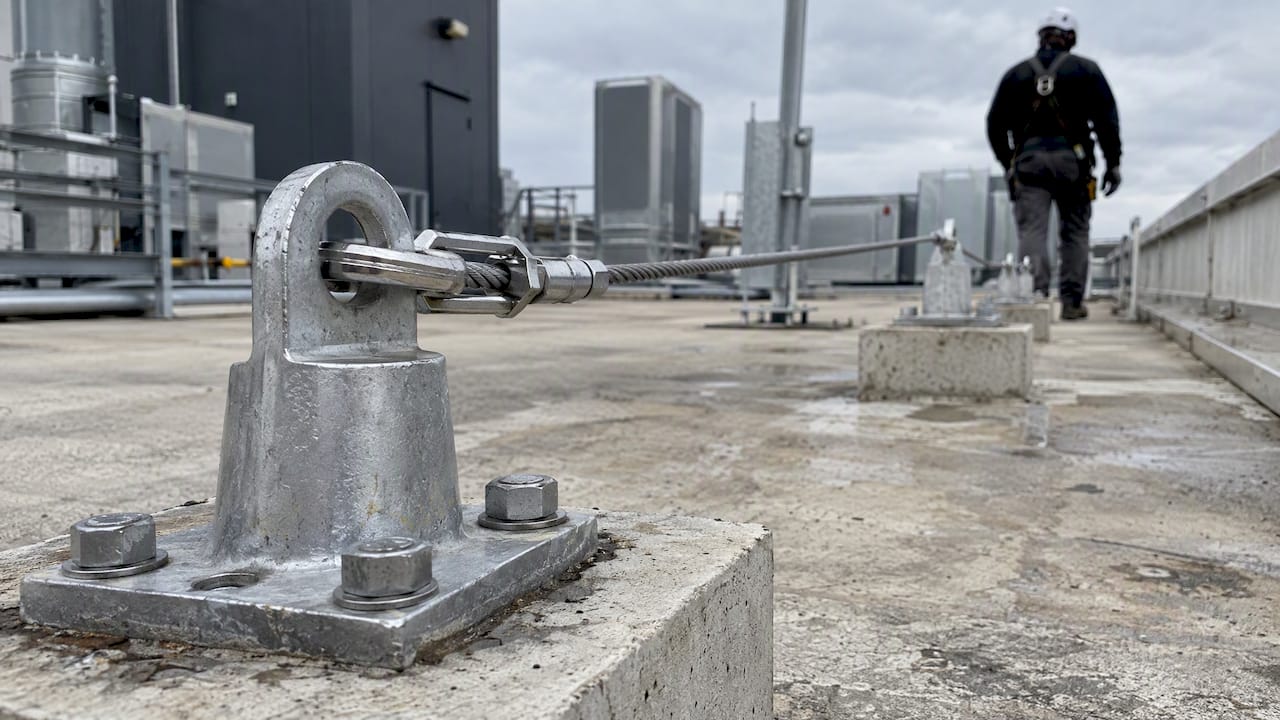

- Béton : appliquez la longueur d’ancrage calculée si vous scellez des armatures, ou choisissez un ancrage mécanique post-installé vérifié selon l’EN 1992-4. Respectez les distances au bord et les entraxes.
- Tuiles et ardoises : ancrez dans la charpente, jamais dans la couverture. Les pièces de fixation traversent le recouvrement : repérez les chevauchements pour ne pas fragiliser ni désolidariser les éléments voisins.
- Abouts de pannes et zones de rive : évitez-les pour implanter un point, car la section résistante y est réduite. Si vous ne pouvez pas faire autrement, faites valider par calcul.
- Supports inconnus ou anciens : traitez-les comme un cas de durabilité non prouvée et visez 18 kN avec essai sur site.
Le piège classique reste l’ancrage posé « là où c’est facile » : proche d’un bord, sur un support sain en apparence mais jamais testé. Pour le contexte d’installation et les normes qui s’appliquent en toiture, notre article ligne de vie toiture : quand l’installer et selon quelles normes complète utilement ces repères.
Quelle checklist suivre avant la mise en service ?
Avant le perçage, vérifiez les plans, l’accessibilité des points, la nature réelle du support et la documentation technique du fabricant. Après la pose, tout ce qui se contrôle se consigne : essais, marquage, notice d’utilisation, mode d’emploi. Les obligations documentaires de l’employeur sont détaillées dans notre page sur ce que doit fournir le responsable sécurité.
- Plans et note de calcul validés avant perçage
- Support identifié et accès sécurisé pour l’équipe de pose
- Essais d’arrachement réalisés et résultats archivés
- Marquage présent et notice d’utilisation remise à l’exploitant
- Dossier de traçabilité complet et accessible
| Étape | Document à archiver | Moment |
|---|---|---|
| Conception | Note de calcul et plans | Avant pose |
| Réception du support | Compte rendu d’essai d’arrachement | À l’installation |
| Mise en service | Notice des points d’ancrage et marquage | Avant première utilisation |
| Exploitation | Rapport de vérification périodique | Selon la notice du fabricant |
Pourquoi combiner calcul, essai et maintenance ?
Un calcul sans essai reste une hypothèse, et un essai sans maintenance ne garantit rien dans le temps. Le chef d’entreprise porte la responsabilité de la validation du point d’ancrage et doit s’appuyer sur une personne compétente pour le définir. Notre position est nette : la seule démarche défendable associe les trois étapes, car elle seule produit un dossier traçable. En cas d’incident, c’est ce dossier qui établit que le risque a été traité sérieusement, et qui protège autant l’intervenant que l’exploitant.
— INDELEC
Comment nous vous accompagnons sur l’étude, les essais et la pose
Chez Indelec, nous réalisons des études techniques et des vérifications, puis nous assurons l’installation et la maintenance de systèmes de sécurité en hauteur. Notre centre de R&D nourrit nos méthodes, et nos équipes sont formées aux interventions en hauteur en contexte réglementé. Si vous préférez confier l’étude et la pose plutôt que les gérer en interne, vous gagnez un dossier complet et un interlocuteur unique. Décrivez-nous votre toiture et votre usage : nous vous indiquons la démarche adaptée. Demandez une étude ou un contrôle sur site dès maintenant.
Questions fréquentes
Quelle est la norme EN 795 ?
La NF EN 795:2012 définit les exigences de performance et les méthodes d’essai des dispositifs d’ancrage antichute pour un seul utilisateur. La TS 16415:2013 la complète pour un usage simultané par plusieurs personnes. Elle précise aussi le marquage et les informations fournies par le fabricant.
Qu’est-ce que le facteur de chute ?
Le facteur de chute rapporte la hauteur de chute à la longueur de longe disponible pour l’amortir. Plus il est élevé, plus la chute est sévère pour l’utilisateur et pour l’ancrage. Il se combine avec l’absorbeur d’énergie pour maîtriser l’effort et la distance d’arrêt.
Qu’est-ce qu’un point d’ancrage sur toiture ?
C’est l’élément fixé à la structure porteuse qui reçoit la longe ou la ligne de vie et retient l’utilisateur en cas de chute. Il doit résister à au moins 12 kN, ou 18 kN si la durabilité n’est pas prouvée. Son implantation figure dans la notice établie par l’employeur.
Quels sont les différents types d’ancrage ?
On distingue les ancrages ponctuels, utilisés pour un point fixe, et les lignes de vie, qui permettent un cheminement horizontal ou incliné. Côté fixation, on trouve les ancrages scellés, mécaniques post-installés ou fixés sur la charpente. Le choix dépend du support et de l’usage.
