Guide pratique des équipements de protection foudre
TL;DR:
- Une foudre mal maîtrisée peut causer des arrêts de production et des coûts importants dans l’industrie.
- Une analyse rigoureuse selon la norme IEC 62305-2 est essentielle pour dimensionner efficacement la protection foudre.
Une foudre mal maîtrisée sur un site industriel, c’est une ligne de production à l’arrêt, des équipements de contrôle-commande détruits et des pertes qui se chiffrent rapidement en dizaines de milliers d’euros. La question n’est pas de savoir si votre installation sera touchée, mais quand et avec quelle intensité. Ce guide vous accompagne pas à pas, de l’analyse initiale des risques à la vérification post-installation, en passant par le choix des équipements adaptés à vos zones de protection, pour mettre en place un dispositif conforme et réellement efficace.
Table des matières
- Comprendre les risques liés à la foudre pour les bâtiments industriels
- Les prérequis avant l’installation : outils, normes et zones de protection
- Étapes d’installation des équipements de protection foudre
- Erreurs fréquentes et vérification de l’efficacité
- Notre vision : anticiper les évolutions technologiques de la protection foudre
- Solutions expertes pour une protection foudre optimale
- Questions fréquentes sur la protection foudre
Points Clés
| Point | Détails |
|---|---|
| Analyse de risque essentielle | Une étude préalable de vos risques selon la norme IEC 62305-2 optimise la protection foudre. |
| Installation selon les types | Le bon positionnement des parafoudres types 1, 2 et 3 garantit l’efficacité du dispositif. |
| Vérification obligatoire | Des contrôles réguliers et une résistance de terre adéquate sont indispensables à la conformité. |
| Conformité et innovation | Allier exigences normatives et solutions innovantes maximise la sécurité industrielle. |
Comprendre les risques liés à la foudre pour les bâtiments industriels
La foudre ne frappe pas au hasard : elle emprunte les chemins de moindre résistance électrique que représentent vos structures métalliques, vos cheminées, vos antennes et vos lignes d’alimentation électrique. Sur un site industriel, les conséquences d’un coup de foudre direct ou indirect sont rarement limitées à un simple disjoncteur déclenché.
Les incidents les plus fréquents incluent :
- Destruction d’automates programmables et de variateurs de vitesse par surtension, avec des délais de remplacement pouvant dépasser trois semaines
- Incendies sur tableaux électriques provoqués par l’énergie libérée lors d’un arc foudre
- Interruptions de production non planifiées, souvent plus coûteuses que les dommages matériels eux-mêmes
- Risques humains, notamment sur les sites où des opérateurs travaillent à proximité d’équipements non protégés ou de structures métalliques conductrices
Les surtensions induites méritent une attention particulière. Un coup de foudre tombant à 500 mètres de votre bâtiment peut générer une surtension de plusieurs kilovolts sur vos réseaux d’alimentation, détruisant silencieusement vos équipements sensibles sans laisser de trace visible immédiate.
« L’analyse du risque selon la norme IEC 62305-2 n’est pas une formalité administrative : c’est le socle sur lequel repose toute décision technique. »
La norme IEC 62305-2 impose cette analyse dès la phase de conception de l’installation de protection. Elle quantifie le risque en croisant la densité de foudroiement local, les caractéristiques du bâtiment, le type d’activité et les conséquences potentielles d’une foudre. Ce n’est qu’à partir de ce calcul que vous pouvez dimensionner correctement votre système.
Pour les propriétaires de bâtiments industriels, comprendre l’impact sur les équipements électriques est le premier pas vers une politique de protection cohérente. Sans analyse initiale, vous risquez soit de sous-dimensionner votre protection, soit d’investir dans des équipements inadaptés à votre exposition réelle. Les deux scénarios se paient cher.
La protection des bâtiments industriels repose sur une logique systémique : un parafoudre seul ne protège pas un site. C’est l’articulation entre capture de la foudre, écoulement vers la terre et limitation des surtensions qui garantit la sécurité de l’ensemble.
Les prérequis avant l’installation : outils, normes et zones de protection
Après avoir exposé les enjeux, il est essentiel de préparer l’environnement avant toute intervention technique. Une installation réalisée sans préparation rigoureuse est une installation qui présente des failles, souvent invisibles jusqu’au premier événement foudre sévère.
Les équipements incontournables
Avant toute pose, votre inventaire matériel doit inclure :
- Parafoudres de type 1, 2 et 3 selon les zones identifiées
- Paratonnerres (à tige simple, à tige avec dispositif d’amorçage ou en cage maillée) selon la méthode choisie
- Appareils de mesure de résistance de terre (téluromètre)
- Matériel de connexion équipotentielle : barrettes, conducteurs de section adaptée, bornes de raccordement certifiées
- Plans de masse et de terre mis à jour, intégrant l’ensemble des équipements électriques du site
Comprendre les zones LPZ
La notion de zones LPZ (Lightning Protection Zones) est centrale dans tout projet de protection foudre. Elle découpe votre installation en espaces caractérisés par leur niveau d’exposition aux effets électromagnétiques de la foudre.
| Zone LPZ | Niveau d’exposition | Équipements concernés |
|---|---|---|
| LPZ 0A | Exposition directe à la foudre | Toitures, structures extérieures |
| LPZ 0B | Protégé des coups directs | Zones sous paratonnerre |
| LPZ 1 | Courants partiels réduits | Entrée du bâtiment, TGBT |
| LPZ 2+ | Surtensions résiduelles faibles | Tableaux divisionnaires, équipements sensibles |
Ce tableau de zonage détermine le type de parafoudre à installer à chaque interface entre zones. Passer de LPZ 0 à LPZ 1 nécessite un parafoudre de type 1. Chaque transition vers une zone plus protégée exige un équipement adapté au niveau d’énergie résiduel attendu.
Conseil de pro: Avant de commander vos équipements, faites valider votre plan de zonage par un bureau d’études spécialisé. Une erreur de classification de zone peut rendre toute votre installation non conforme à la norme NF EN 62305, même si chaque composant pris isolément est parfaitement dimensionné.
Consultez également les types de protection disponibles pour identifier les solutions les mieux adaptées à votre configuration architecturale et à votre niveau de risque. Les sites présentant des risques d’explosion ou des équipements de contrôle de haute valeur justifient des solutions renforcées qui dépassent les minimums normatifs.
Pour aller plus loin dans la préparation, le guide complet sur la prévention des risques foudre en industrie détaille les étapes réglementaires et les documents à constituer avant toute intervention terrain.

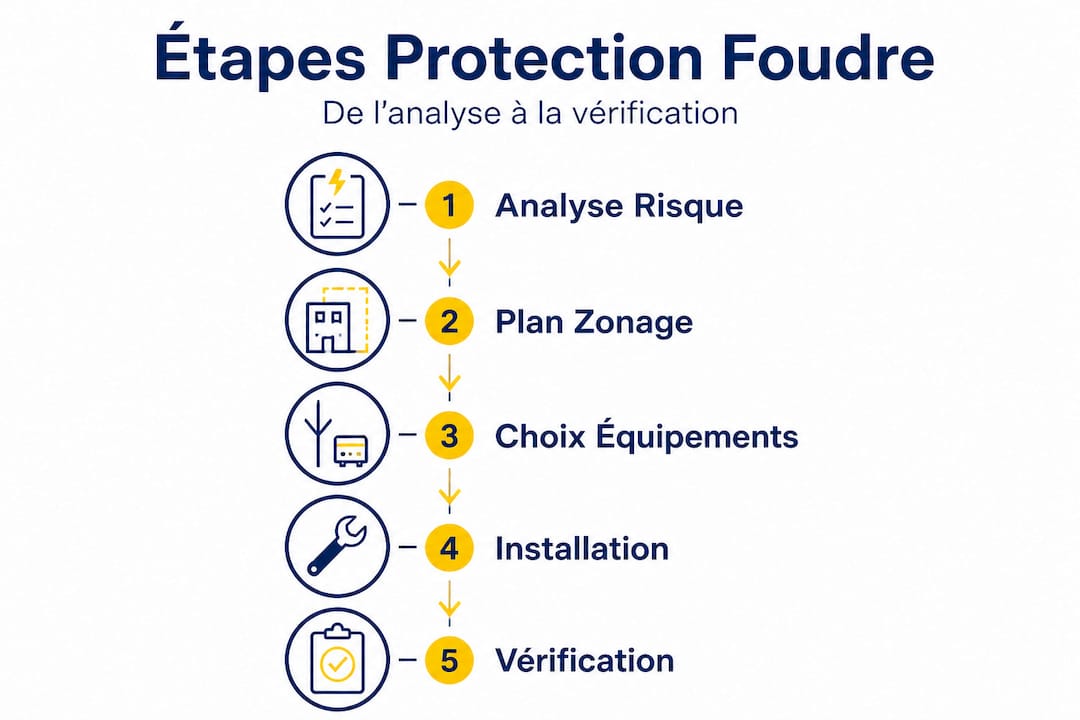

Étapes d’installation des équipements de protection foudre
Après les préparatifs et le choix du matériel, on passe à l’étape cruciale : l’installation terrain. Un ordre précis doit être respecté pour garantir la cohérence du système et sa conformité normative.
Guide pas à pas
- Réaliser l’analyse de risque IEC 62305-2 et valider le niveau de protection (NPT) requis pour le site
- Installer le système de capture (paratonnerre) en respectant les angles de protection et les méthodes de placement normalisées
- Poser les conducteurs de descente avec des sections conformes et un cheminement évitant les boucles inductives
- Mettre en place la prise de terre en vérifiant une résistance inférieure à 10 ohms pour les installations de type 1
- Installer les parafoudres de type 1 à l’entrée du TGBT, avec un raccordement à la terre inférieur à 50 cm selon les prescriptions normatives
- Installer les parafoudres de type 2 aux tableaux divisionnaires pour absorber les surtensions résiduelles
- Installer les parafoudres de type 3 au plus près des équipements sensibles, à moins de 5 mètres de ceux-ci
- Réaliser les liaisons équipotentielles entre tous les éléments conducteurs du bâtiment
- Documenter l’installation avec photos, plans mis à jour et fiches de tests
Comparaison des approches d’installation
| Critère | Installation standard | Installation optimisée |
|---|---|---|
| Longueur de raccordement type 1 | Souvent négligée, parfois > 1 m | Strictement < 50 cm, câble rigide |
| Liaison équipotentielle | Partielle ou absente | Complète sur tous les éléments conducteurs |
| Documentation | Minimale | Plans mis à jour, fiches de mesure archivées |
| Vérification résistance de terre | Rarement effectuée | Mesurée et consignée avant mise en service |
| Conformité NF EN 62305 | Incomplète | Complète avec rapport de contrôle |
« Un parafoudre de type 1 mal raccordé à la terre est aussi dangereux qu’un parafoudre absent. L’inductance des conducteurs trop longs annule une grande partie de la capacité d’écoulement du courant de foudre. »
Conseil de pro: Sur les sites anciens, ne présumez pas de la qualité de la prise de terre existante. Mesurez systématiquement la résistance avant raccordement. Une résistance supérieure à 10 ohms pour un parafoudre de type 1 signifie que votre dispositif ne peut pas fonctionner correctement lors d’un événement majeur.
Le guide de protection des bâtiments industriels approfondit les points de vigilance spécifiques aux configurations de bâtiments complexes, notamment les sites multi-bâtiments et les installations en zone ATEX. Pour les aspects réglementaires, les conseils de conformité détaillent les obligations documentaires et les contrôles périodiques imposés par la réglementation française.
Erreurs fréquentes et vérification de l’efficacité
Une pose correcte doit s’accompagner d’une vérification rigoureuse pour garantir la sécurité de l’ensemble. Les erreurs de mise en oeuvre ne sont pas toujours visibles, mais elles se révèlent lors du premier orage sévère.
Les erreurs les plus coûteuses
- Mauvais placement du parafoudre de type 1 : installé à plus de 50 cm de la prise de terre, il perd une grande partie de son efficacité sur les courants de foudre importants
- Absence de liaison équipotentielle entre les masses métalliques du bâtiment, créant des différences de potentiel dangereuses
- Sélection inadéquate du type de parafoudre : utiliser uniquement du type 2 sans type 1 en entrée TGBT, ou négliger le type 3 pour les équipements critiques
- Conducteurs de descente trop longs ou mal acheminés, formant des boucles inductives qui amplifient les effets électromagnétiques
- Non-respect de la résistance de terre : une résistance supérieure à 10 ohms pour un parafoudre de type 1 compromet l’écoulement du courant

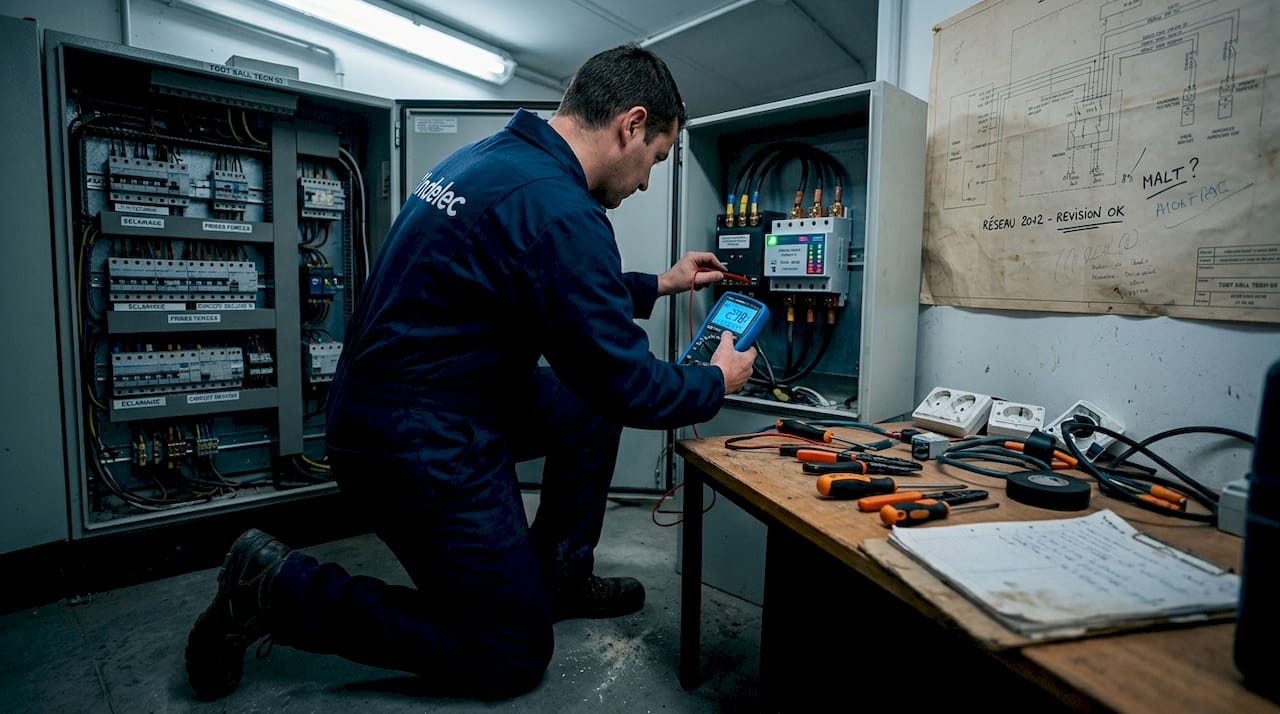

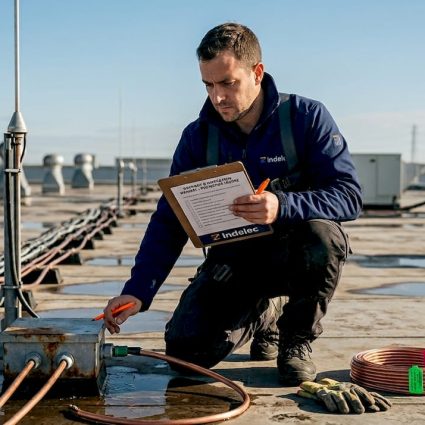

Protocole de vérification post-installation
- Mesure de la résistance de terre avec un téluromètre, en déconnectant les éléments parasites
- Test de continuité de tous les conducteurs de descente et des liaisons équipotentielles
- Vérification visuelle de chaque connexion, notamment les serages et l’état des connecteurs
- Test fonctionnel des parafoudres selon les procédures du fabricant
- Vérification des voyants de défaut sur chaque parafoudre équipé d’un système de signalisation
- Archivage des mesures dans un dossier technique maintenu à jour

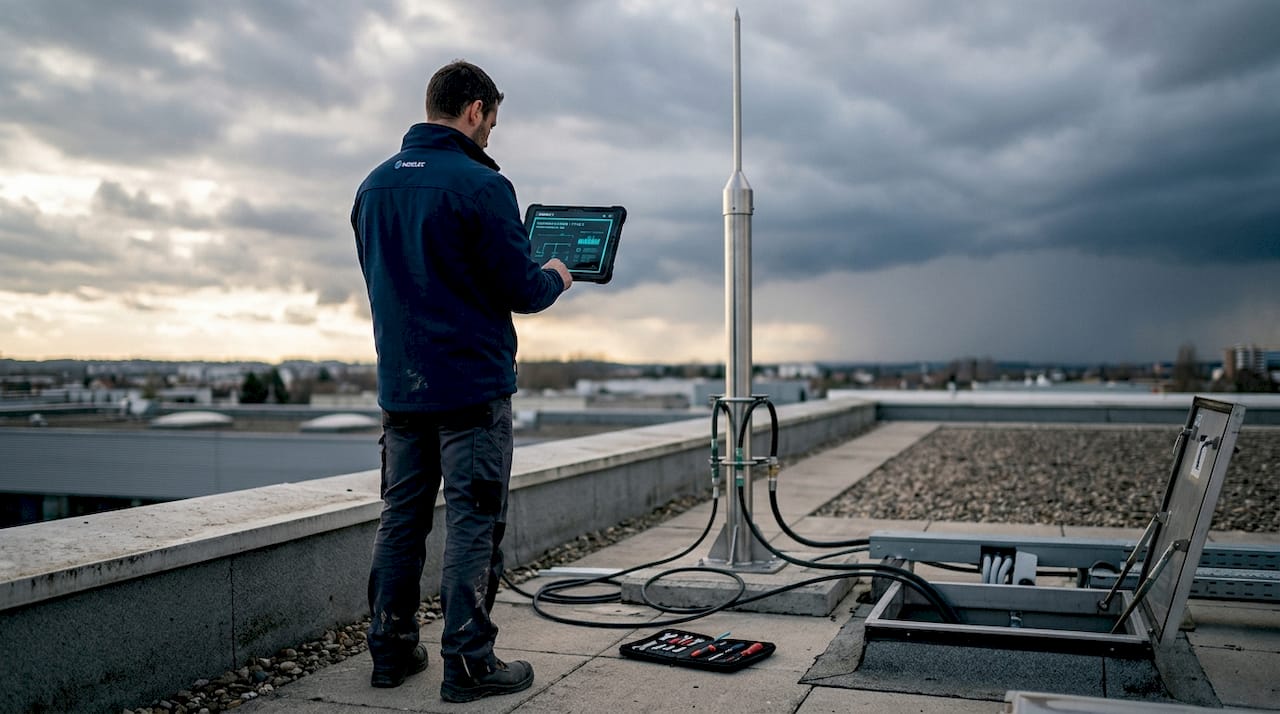

Conseil de pro: Planifiez une inspection annuelle avant la saison orageuse, généralement entre mars et avril selon votre région. Ne vous limitez pas à une vérification visuelle : mesurez systématiquement la résistance de terre et vérifiez l’état des cartouches de parafoudres, qui se dégradent après chaque sollicitation importante.
La fréquence de maintenance recommandée varie selon le niveau de protection choisi. Pour un NPT 1 ou 2, une vérification complète tous les ans est impérative. Pour les NPT 3 et 4, un contrôle tous les deux ans peut suffire, sous réserve d’une surveillance continue des équipements.
Évitez les erreurs courantes qui compromettent l’efficacité globale du système, et assurez-vous que vos biens industriels sont couverts par un dispositif maintenu et documenté pour répondre aux exigences des assureurs industriels.
Notre vision : anticiper les évolutions technologiques de la protection foudre
Après ce panorama pratique, prenons du recul. Le secteur de la protection foudre traverse une mutation silencieuse mais profonde, et les décisions que vous prenez aujourd’hui sur vos installations auront des conséquences techniques et financières sur les dix prochaines années.
La conformité normative, aussi rigoureuse soit-elle, ne suffit plus dans les environnements industriels à forte valeur ajoutée. La norme IEC 62305 définit un plancher, pas un plafond. Sur un site où l’arrêt d’une seule ligne coûte plusieurs milliers d’euros par heure, raisonner en termes de conformité minimale revient à accepter un niveau de risque résiduel que vos indicateurs de performance ne tolèrent pas.
La vraie rupture vient de la connectivité. Les systèmes de télésurveillance intégrés aux parafoudres et aux paratonnerres permettent aujourd’hui de savoir en temps réel combien de chocs ont sollicité vos équipements, d’anticiper leur remplacement avant défaillance et de corréler les événements foudre avec vos incidents de production. Ce passage d’une logique curative à une logique prédictive change fondamentalement l’économie de la protection foudre.
Nous le constatons sur nos propres projets : les clients qui ont adopté un suivi proactif réduisent non seulement leurs incidents liés à la foudre, mais optimisent également leurs contrats de maintenance et améliorent leurs dossiers auprès des assureurs. Un historique d’événements documenté vaut souvent des arguments solides lors d’une négociation de prime.
Cela dit, méfiez-vous des gadgets. Le marché propose des solutions connectées dont la valeur ajoutée réelle est parfois inversement proportionnelle à leur prix. Un capteur IoT qui vous alerte après un événement sans vous donner les moyens d’agir ne vaut pas grand-chose. L’innovation utile, c’est celle qui s’intègre à vos processus de maintenance, qui parle le langage de vos équipes techniques et qui produit des données exploitables.
Notre recommandation : évaluez chaque innovation technologique à l’aune d’un critère simple. Est-ce que cette solution me permet de prendre de meilleures décisions, plus vite ? Si la réponse est non, passez votre chemin. Les risques liés à la foudre en industrie évoluent avec le climat et les usages énergétiques. Vos solutions de protection doivent évoluer de même, mais avec discernement.
Solutions expertes pour une protection foudre optimale
Vous disposez désormais du mode d’emploi : poursuivez votre démarche avec l’appui d’experts reconnus. Chez Indelec, nous accompagnons des propriétaires de sites industriels depuis 1955 sur l’intégralité du cycle de protection foudre, de l’analyse de risque initiale jusqu’à la maintenance annuelle certifiée. Chaque projet commence par un diagnostic personnalisé qui intègre vos contraintes opérationnelles, architecturales et réglementaires.
Nos équipes maîtrisent les normes de protection foudre en vigueur et intègrent les dernières évolutions techniques pour dimensionner des installations durables et conformes. Que vous ayez besoin d’une première installation, d’une mise en conformité d’un système existant ou d’un contrat de maintenance structuré, nos solutions complètes couvrent l’ensemble de vos besoins. Découvrez aussi nos services dédiés aux industriels, incluant l’audit, l’installation terrain et la certification réglementaire. Contactez-nous pour un diagnostic gratuit de votre exposition aux risques foudre.
Questions fréquentes sur la protection foudre
Quel type de parafoudre installer en priorité ?
Le parafoudre de type 1 s’installe en priorité à l’entrée du tableau général basse tension (TGBT), le plus près possible de la prise de terre, pour intercepter les courants de foudre dès leur entrée dans le bâtiment.
Quelles sont les exigences pour le raccordement à la terre ?
Le raccordement à la terre doit être inférieur à 50 cm de longueur pour un parafoudre de type 1, avec une résistance de boucle inférieure à 10 ohms afin de garantir un écoulement efficace du courant de foudre.
Comment définir les zones de protection (LPZ) ?
Les zones LPZ se définissent selon l’évaluation normative IEC 62305-4, en fonction de l’intensité des courants de foudre résiduels attendus à chaque niveau de l’installation et de la sensibilité des équipements à protéger.
Quelles vérifications effectuer après l’installation ?
Des tests de continuité des conducteurs, de mesure de la résistance de terre et de contrôle fonctionnel des parafoudres doivent être réalisés immédiatement après l’installation, avant toute mise sous tension des équipements protégés.
