Pour tout bâtiment industriel, tertiaire ou public exposé aux risques de foudre, l’anneau de fondation terre s’impose comme la solution de prise de terre la plus fiable : un conducteur en boucle, posé au fond des fouilles avant coulage, garantit la liaison équipotentielle et l’évacuation des courants de défaut ou de foudre vers le sol. La décision technique se prend en amont : dès l’étude de fondation, il faut mandater un spécialiste pour dimensionner et positionner cette boucle avant que les équipes de gros œuvre ne coulent le béton.

En bref:

  • La résistance de terre recommandée est inférieure ou égale à 4 Ω pour un bâtiment industriel ou tertiaire courant, et à 1 Ω pour les installations critiques comme les centres de données.
  • La profondeur d’enfouissement de l’anneau doit être d’au moins 0,5 mètre, sur un fond de fouille non remué, sous la ligne de gel.
  • La boucle doit toucher le sol naturel sans contact avec du gravier ou des matériaux de remblai, tout en étant rigoureusement séparée de l’armature en béton armé.
  • La conception et l’installation doivent impérativement être concertées dès l’étude de fondation, en intégrant une étude géotechnique pour ajuster le dimensionnement.
  • Pour garantir la conformité, il est conseillé de recourir à un spécialiste qui pourra assurer la mesure régulière de la résistance et la maintenance dans la durée.
Indelec
Sécurisez votre prise de terre dès la conception
Indelec vous accompagne avec ses solutions de mise à la terre, son conseil technique et ses services d’installation, maintenance et certification.

Découvrir les solutions Indelec

Table des matières

Quelles spécifications techniques exiger pour un anneau de fondation terre ?

Le choix du matériau conditionne la durée de vie de l’installation entière. Deux options dominent le marché : le cuivre nu et l’acier galvanisé recouvert de cuivre. Le premier résiste bien à la corrosion dans la plupart des sols, mais coûte plus cher ; le second offre un compromis mécanique intéressant pour les grandes longueurs de tranchée. Les guides techniques recommandent un feuillard d’acier galvanisé de 40 mm par 4 mm ou un conducteur cuivre équivalent, à privilégier pour leur conductivité et leur résistance à la corrosion.

La profondeur d’enfouissement n’est pas négociable. Elle doit rester supérieure ou égale à 0,5 mètre, sous la ligne de gel, avec un fond de fouille non remué avant la pose du conducteur.

Trois exigences structurent le cahier des charges :

  • Contact intime avec le sol : le conducteur doit toucher la terre naturelle, jamais du gravier, du mâchefer ou un matériau de remblai grossier, sous peine de fausser toute la performance de dispersion.
  • Séparation stricte avec l’armature : la boucle et ses descentes verticales ne doivent en aucun cas entrer en contact avec les ferraillages du béton armé, ce qui créerait des couplages parasites et compliquerait les mesures futures.
  • Anticorrosion renforcée en sol agressif : quand les analyses de sol révèlent un pH ou une résistivité défavorables, l’ajout d’anodes sacrificielles en magnésium limite la dégradation prématurée des conducteurs galvanisés.

Conseil de pro :ne validez jamais un plan d’implantation d’anneau de terre sans étude géotechnique préalable. Un sol sablonneux sec et une argile humide n’offrent pas la même résistivité, et le dimensionnement du conducteur en dépend directement.

Sur les sites où le risque de corrosion électrolytique est identifié dès la phase d’étude, mieux vaut consulter un bureau spécialisé plutôt que de se fier aux hypothèses standard du bureau d’études structure, qui raisonne rarement en termes de dispersion électrique.

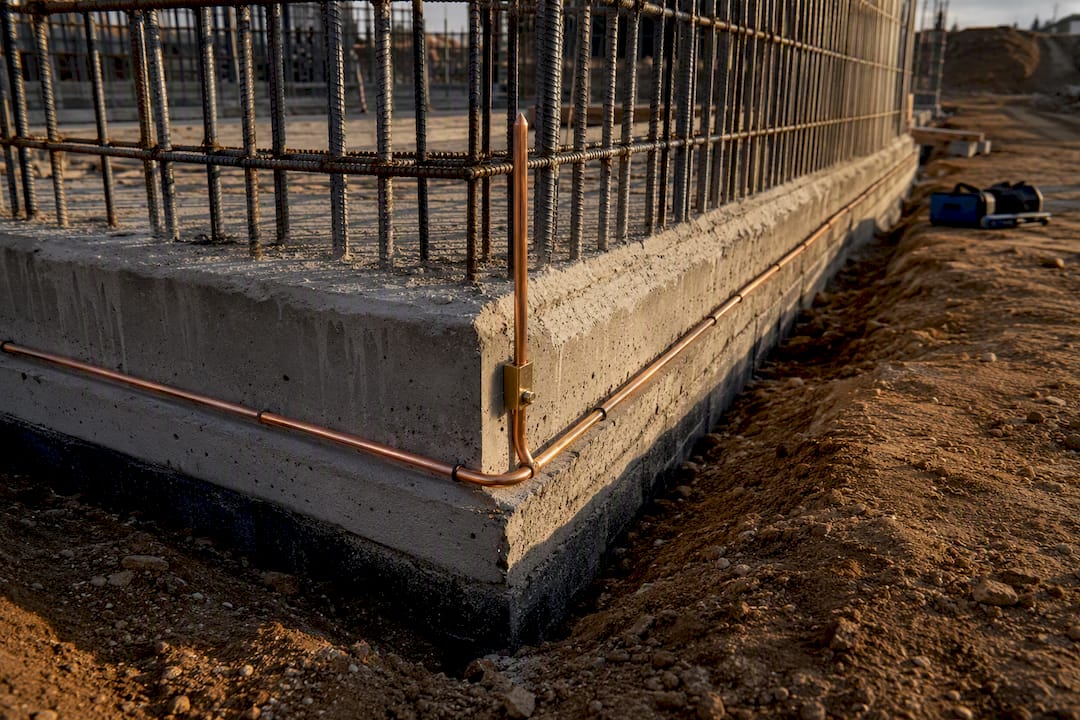

Comment coordonner la pose de l’anneau avec les travaux de fondation ?

La réussite d’un anneau de fondation terre tient presque entièrement au séquencement chantier. Une boucle mal positionnée avant coulage devient irrécupérable, ou impose des reprises coûteuses.

  1. Poser la boucle au fond des tranchées de fondation, avant tout coulage, sur un lit de sable propre ou une couche de béton de propreté qui protège le conducteur des arêtes vives des gravats.
  2. Fixer le conducteur avec des attaches non corrosives, en veillant à ce qu’aucun point de contact ne touche l’armature du radier ou des semelles.
  3. Tuber les remontées en PVC depuis la boucle jusqu’au local technique ou au tableau général, ce qui protège le conducteur lors des passages en dalle et facilite les raccordements ultérieurs. La boucle doit conduire ses deux extrémités vers le point de mesure accessible.
  4. Faire inspecter l’ensemble avant recouvrement définitif : c’est le seul moment où la conformité du tracé, des soudures et des jonctions reste vérifiable à l’œil.
  5. Adapter la méthode selon la fondation : sur pieux ou puits, la boucle suit le pourtour du bâtiment plutôt que la base de chaque élément porteur ; sur radier général, elle s’intègre au périmètre extérieur de la dalle.

Ce séquencement suppose une chose simple mais souvent négligée : que l’électricien chargé de la prise de terre soit présent sur le chantier au bon moment, pas après le coulage.

Comment vérifier et entretenir la résistance de terre d’un anneau de fondation ?

La mesure de résistance de dispersion se fait avec deux électrodes auxiliaires, plantées à distance croissante de la prise à contrôler, selon la méthode classique de mesure par chute de potentiel. Une barrette amovible doit impérativement isoler la prise de terre du reste de l’installation pendant l’essai, sans quoi la mesure intègre des chemins de retour parasites et devient inexploitable.

Seuils indicatifs à retenir : les guides techniques mentionnent une résistance de terre ≤4 Ω pour un bâtiment industriel ou tertiaire courant, et ≤1 Ω pour les installations critiques comme les centres de données. Ces valeurs restent indicatives : la nature du sol, la surface de contact et la configuration du bâtiment font varier la cible réelle.

Un contrôle annuel constitue une bonne pratique minimale, avec documentation systématique des mesures pour tracer l’évolution de la résistance dans le temps.

  • Vérifier la continuité des liaisons équipotentielles entre l’anneau, la structure métallique et les descentes de paratonnerre.
  • Inspecter l’état des anodes sacrificielles là où elles ont été posées, et les remplacer avant épuisement complet.
  • Contrôler l’accessibilité et l’état physique de la barrette amovible, souvent négligée lors des rénovations.

La répétition de ces mesures via une barrette dédiée facilite la traçabilité des interventions de maintenance sur plusieurs années, un point que les assureurs et bureaux de contrôle demandent de plus en plus systématiquement.

Pourquoi confier la conception d’un anneau de fondation terre à un spécialiste ?

Un spécialiste expérimenté conçoit des systèmes de mise à la terre et de protection contre la foudre depuis plusieurs décennies, une antériorité qui pèse dans le dimensionnement des prises de terre profondes en sol difficile. Le service prises de terre profondes répond précisément aux cas où un anneau de fondation classique ne suffit pas à atteindre la résistance cible, notamment en terrain rocheux ou très résistif.

La coordination entre l’anneau de fondation et les descendeurs de paratonnerre demande une continuité équipotentielle pensée dès la conception, pas ajoutée après coup. Sur des installations où l’objectif visé descend jusqu’à 10 Ω malgré un sol peu favorable, l’expérience du bureau d’études fait souvent la différence entre un dimensionnement théorique et une performance réellement mesurée sur site.

Externaliser cette prestation prend son sens dès que le projet cumule plusieurs contraintes : sol hétérogène, bâtiment classé à risque foudre, ou obligation contractuelle de fournir un rapport d’essai documenté.

Ce que les décideurs sous-estiment sur l’anneau de fondation terre

La plupart des cahiers des charges se concentrent sur le matériau du conducteur et oublient l’essentiel : la testabilité. Un anneau parfaitement dimensionné mais sans barrette amovible accessible devient un point mort dès le premier contrôle réglementaire faute de pouvoir isoler la prise pour mesurer sa résistance réelle.

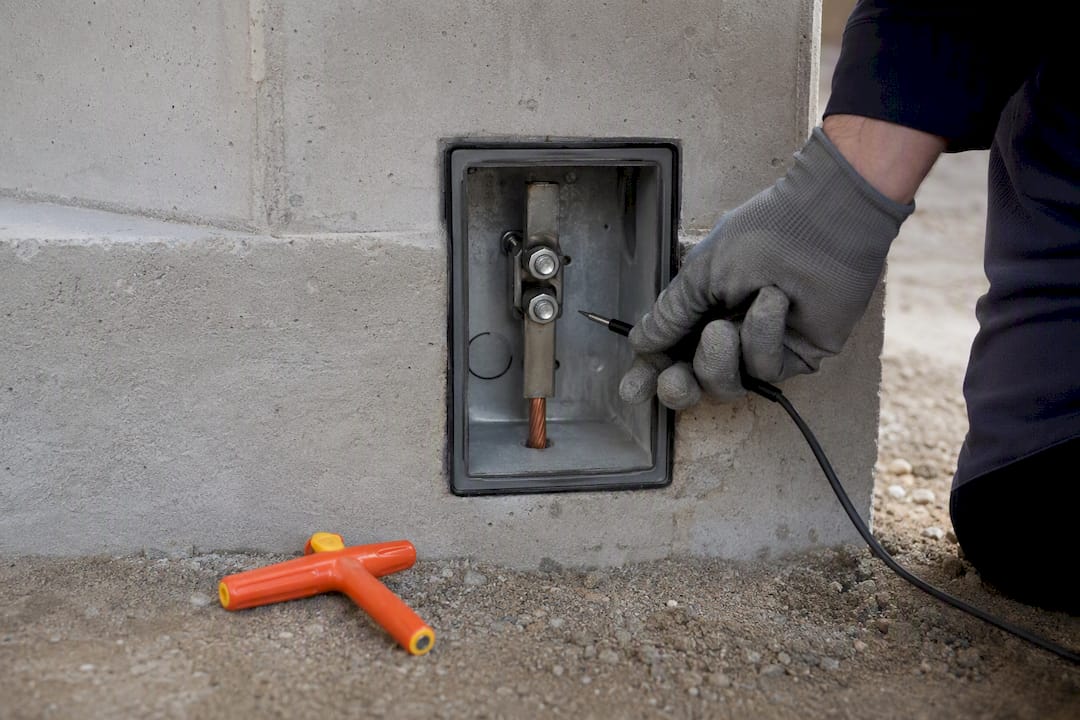

Barrette amovible accessible pour tester la mise à la terre

L’autre angle mort concerne le calendrier. Beaucoup de maîtres d’ouvrage consultent l’électricien après la validation des plans de fondation, alors que la boucle doit être pensée avec le bureau d’études structure dès l’esquisse. Résultat fréquent : une pose en urgence, sous pression du planning de coulage, avec des compromis sur la profondeur ou le contact avec le sol naturel.

Le réflexe à corriger n’est donc pas technique, il est organisationnel : traiter la prise de terre comme un lot à part entière du gros œuvre, pas comme une finition électrique. C’est ce décalage de priorité, plus que le choix du cuivre ou de l’acier galvanisé, qui explique la majorité des non-conformités constatées lors des premiers contrôles.

— INDELEC

Faites vérifier votre projet de prise de terre par Indelec

Une entreprise spécialisée est recommandée quand un projet de fondation ne peut pas se permettre une reprise après coulage. Elle conçoit, installe et entretient des systèmes de prise de terre et de protection contre la foudre, avec des audits techniques réglementaires en amont et des contrats de maintenance qui documentent chaque mesure de résistance dans la durée.

Indelec

Concrètement, cela couvre le dimensionnement de l’anneau, l’implantation de prises de terre profondes quand le sol l’exige, l’installation coordonnée avec le gros œuvre, et la certification de conformité en fin de chantier. Pour un site déjà équipé, Indelec propose aussi le contrôle et la maintenance périodique via son offre de protection contre la foudre, incluant paratonnerres et liaisons de terre.

Si votre projet de fondation entre en phase d’étude dans les prochains mois, le moment de contacter un spécialiste, c’est maintenant, avant le premier coup de pelle mécanique.

Faites vérifier votre projet de prise de terre par Indelec — overview diagram

Sources

Les seuils de résistance, profondeurs et matériaux cités s’appuient sur des guides techniques de référence en installation électrique et protection contre la foudre. Ces valeurs restent indicatives : chaque site impose sa propre étude selon la nature du sol et la criticité du bâtiment.

Questions fréquentes

Qu’est-ce qu’un anneau de fondation terre exactement ?

C’est un conducteur métallique enterré en forme de boucle, posé au fond des fouilles de fondation, qui sert d’électrode de terre pour la liaison équipotentielle et l’évacuation des courants de foudre ou de défaut.

Quelle profondeur minimale pour poser l’anneau de fondation terre ?

La profondeur recommandée est d’au moins 0,5 mètre, sous la ligne de gel, sur un fond de fouille non remué.

Quelle résistance de terre viser pour un anneau de fondation ?

Les valeurs indicatives se situent autour de 4 Ω pour un bâtiment général et de 1 Ω pour des installations critiques comme les centres de données, mais la cible réelle dépend de la nature du sol.

Pourquoi faut-il une barrette amovible sur l’anneau de fondation terre ?

Elle permet d’isoler la prise de terre du reste de l’installation pour effectuer des mesures fiables avec deux électrodes auxiliaires, sans interférence des autres circuits.

Faut-il faire appel à un spécialiste pour installer un anneau de fondation terre ?

Sur des sols difficiles ou des bâtiments à enjeu critique, un spécialiste permet de dimensionner correctement le conducteur et de documenter les essais de résistance dès la réception du chantier.
