TL;DR:

  • Un paratonnerre installé depuis trois ans peut perdre son efficacité en raison de corrosion et de dégradation non détectée. Une vérification régulière de la résistance de prise de terre, de la continuité électrique et des fixations est essentielle pour assurer une protection fiable contre la foudre. La traçabilité rigoureuse et l’organisation structurée permettent d’éviter les fausses sécurités et d’optimiser la performance du dispositif.

Un paratonnerre installé il y a trois ans, conforme aux normes lors de sa mise en service, peut représenter aujourd’hui une fausse sécurité totale. Les fixations se corrodent, la résistance de prise de terre dérive, les liaisons équipotentielles se desserrent sous l’effet des vibrations industrielles. Sans vérification structurée, vous opérez dans l’illusion d’une protection fonctionnelle. Cet article vous guide étape par étape pour identifier les points de défaillance, mettre en place une démarche d’optimisation rigoureuse, et garantir que votre dispositif protège réellement vos infrastructures face aux prochains orages.


Table des matières

Points Clés

PointDétails
Vérification régulièreUne maintenance périodique et une traçabilité documentaire sont indispensables pour l’efficacité du dispositif paratonnerre.
Utilisation des bons instrumentsLa mesure précise de prise de terre et la vérification des connexions s’effectuent grâce à des appareils fiables et adaptés.
Contrôle exceptionnel post-impactToute modification ou incident doit entraîner une vérification spéciale, même sans dommage visible.
Optimisation organisationnelleL’optimisation technique ne suffit pas : une culture de maintenance intégrée dans l’entreprise est la vraie clé de performance.

Comprendre les facteurs clés d’optimisation du paratonnerre

Après avoir posé l’importance de la vigilance, abordons les éléments à surveiller de près.

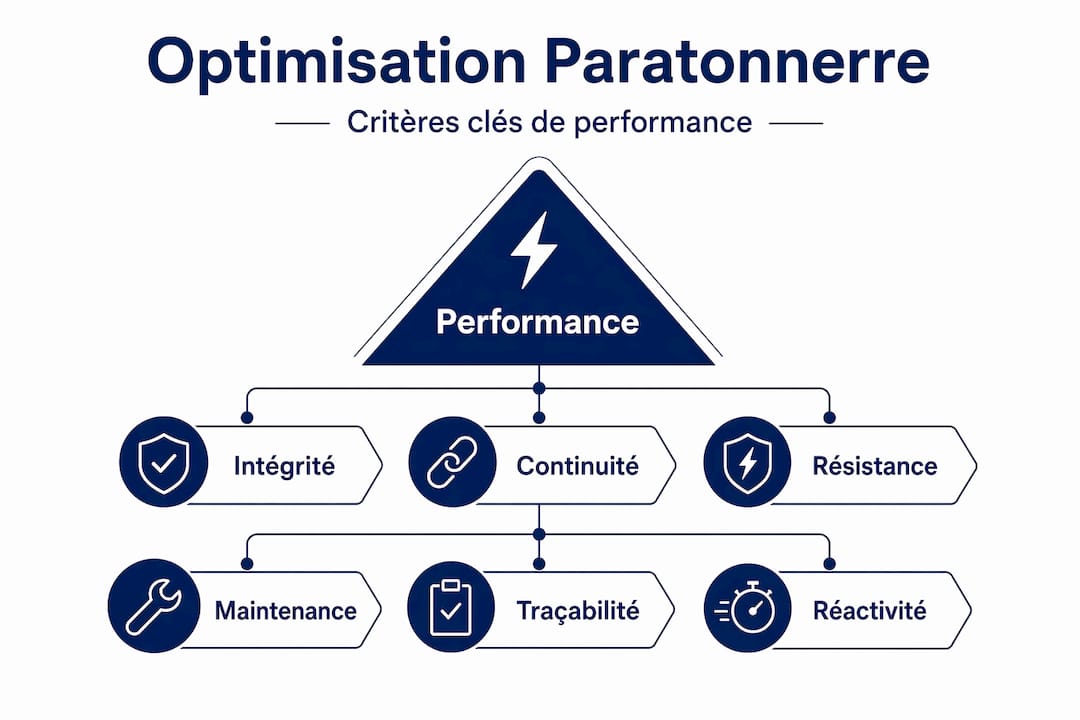

Schéma explicatif des principaux critères à prendre en compte pour optimiser l’installation d’un paratonnerre

Un paratonnerre performant repose sur bien plus que la qualité de sa pointe ou de son câble de descente. L’efficacité paratonnerre découle d’un ensemble de paramètres interdépendants qu’il faut surveiller de façon continue tout au long de la vie du dispositif. La dégradation de l’un de ces paramètres peut compromettre la totalité de la chaîne de protection, même si les autres éléments restent en excellent état.

La maintenance et la vérification doivent contrôler l’intégrité, la continuité électrique et la résistance de prise de terre, avec une traçabilité documentaire rigoureuse. Cette obligation ne relève pas uniquement de la réglementation : elle reflète une réalité physique. Une connexion légèrement oxydée sur la prise de terre peut faire passer sa résistance de 3 ohms à 30 ohms, rendant le système incapable d’écouler efficacement le courant de foudre.

Les critères d’optimisation à surveiller

ParamètreFréquence de contrôleValeur seuil indicativeConséquence en cas de dérive
Résistance de prise de terreAnnuelle< 10 ohmsÉcoulement insuffisant du courant
Continuité électriqueAnnuelle< 0,1 ohmCoupure de la chaîne de protection
Intégrité des fixationsSemestrielleSerrage completDécrochage du conducteur de descente
Raccordements et connexionsAnnuelleAbsence de corrosionRésistance de contact augmentée
Zone de protection activeAprès modificationSelon NF C 17-102Zones non couvertes exposées

Les points à inspecter systématiquement lors de chaque visite incluent :

  • La tête captrice : vérifier l’absence de déformation, d’oxydation ou de dépôt conducteur
  • Le ou les conducteurs de descente : contrôler la continuité mécanique et l’absence de coupure
  • Les éclateurs de prise de terre : s’assurer de l’accessibilité pour les mesures futures
  • Les platines de jonction : vérifier le serrage et l’état des connexions boulonnées
  • Le parafoudre de comptage (si installé) : contrôler l’état du témoin de déclenchement

Rappel réglementaire : Le contrôle conformité paratonnerre est une démarche documentée, obligatoire pour les établissements recevant du public et les installations industrielles classées. La traçabilité via carnet d’entretien n’est pas optionnelle.

La fréquence de vérification n’est pas laissée à la discrétion du gestionnaire. Elle obéit à des cycles définis par les normes NF C 17-100 et NF C 17-102 selon le type d’installation. Sur les sites à risque élevé, comme les installations ICPE ou les bâtiments de grande hauteur, un contrôle annuel complet s’impose.


Préparation et outils pour une optimisation efficace

Passons maintenant aux outils et à la préparation nécessaire pour optimiser concrètement votre dispositif.

Un contrôle bien mené commence bien avant d’atteindre le toit ou le mat de tête. La qualité des mesures dépend directement de la fiabilité des instruments utilisés et de la préparation du technicien. Trop souvent, les erreurs de diagnostic viennent non pas d’une mauvaise méthode, mais d’un appareil de mesure mal étalonné ou inadapté à la situation.

Les vérifications initiales après installation comprennent la mesure de la résistance de prise de terre, la continuité électrique, l’inspection visuelle des fixations et raccordements, ainsi que la validation de la zone de protection. Ces mêmes vérifications doivent être reproduites à chaque cycle de maintenance avec les mêmes niveaux d’exigence.

Tableau comparatif des instruments de contrôle

InstrumentParamètre mesuréPrécision typiqueFacilité d’usageIndispensable
Ohmmètre de boucleContinuité électrique± 0,01 ohmÉlevéeOui
Teluromètre (mesure de terre)Résistance de prise de terre± 5%MoyenneOui
Multimètre numériqueTensions parasites, continuité± 1%ÉlevéeOui
Caméra thermiqueConnexions à résistance élevéeQualitativeMoyenneRecommandé
TorsiomètreSerrage des fixationsNm précisÉlevéeOptionnel

Les équipements à préparer avant chaque intervention incluent :

  • Un teluromètre à 3 pointes ou 4 pointes pour la mesure de prise de terre en milieu industriel
  • Un ohmmètre de faible résistance pour les mesures de continuité sur les conducteurs de descente
  • Un carnet de maintenance dédié avec les valeurs historiques et les seuils d’alerte propres au site
  • Des équipements de protection individuelle adaptés au travail en hauteur
  • Une check-list d’intervention basée sur la checklist installation paratonnerre pour ne rien oublier

Conseil de pro : Constituez un kit de maintenance paratonnerre dédié à votre site, rangé dans une mallette identifiée et accessible à tous les techniciens habilités. Incluez une copie du carnet d’entretien, les fiches techniques des composants installés et un relevé des valeurs de référence mesurées lors de la mise en service initiale. Ce kit élimine les pertes de temps et garantit des comparaisons fiables à chaque visite.

La checklist maintenance paratonnerre est également un outil structurant pour standardiser vos interventions, surtout lorsque plusieurs techniciens se succèdent sur le même site. La standardisation réduit les oublis et les écarts de pratique.

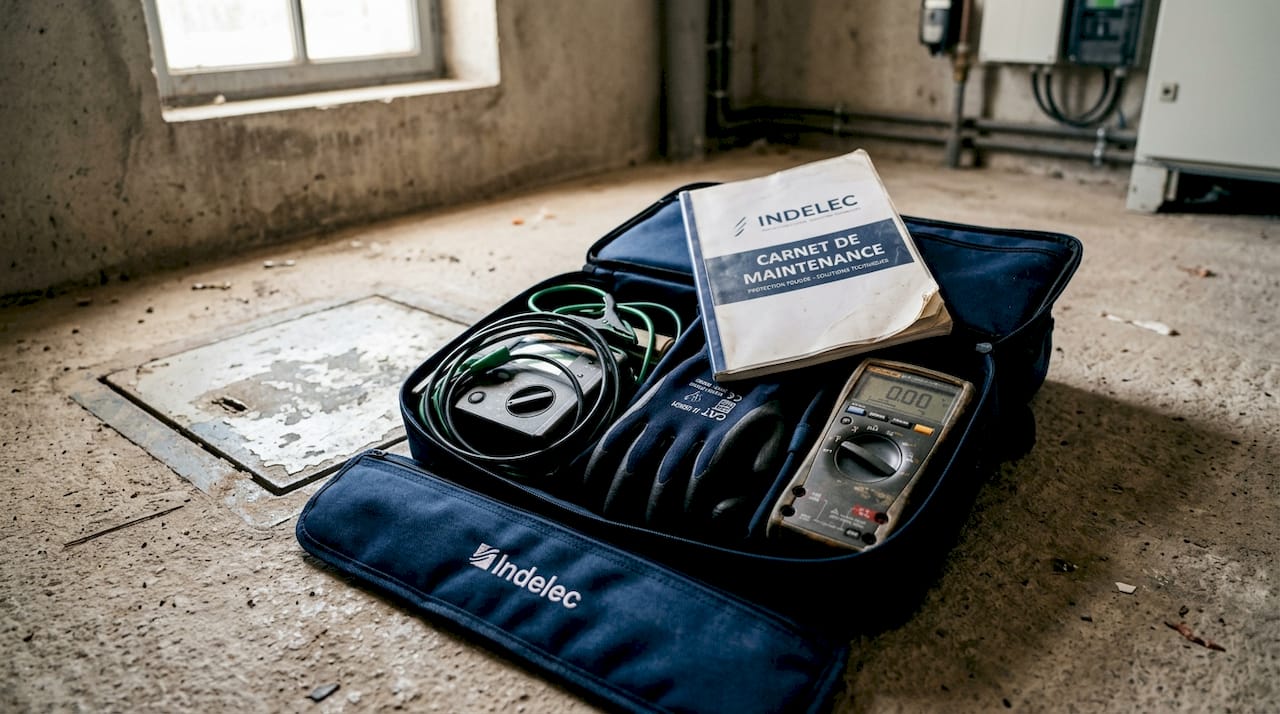

Boîte à outils ouverte contenant le matériel d’entretien des paratonnerres


Étapes d’optimisation : contrôle, maintenance et traçabilité

Une fois les outils préparés, suivez ces étapes pour optimiser le dispositif et garantir une protection durable.

Une optimisation efficace ne s’improvise pas. Elle suit un protocole précis, reproductible et documenté. Chaque étape a son utilité propre et conditionne la fiabilité de l’étape suivante. Voici la démarche structurée que nous recommandons pour les responsables techniques sur sites industriels.

  1. Inspection visuelle complète depuis le sol : Observer la pointe captrice, les descentes et les fixations apparentes avec des jumelles si nécessaire. Repérer les signes de corrosion, de déformation ou de dégâts mécaniques avant même d’accéder à la toiture.

  2. Accès sécurisé et inspection rapprochée en toiture : Vérifier le serrage de chaque fixation, l’état des colliers et des cheminements de câble, la présence éventuelle de corps étrangers sur la tête captrice.

  3. Mesure de la résistance de prise de terre : Utiliser le teluromètre selon la méthode à 3 pointes. Mesurer en dehors des périodes pluvieuses pour une valeur représentative. Comparer avec la valeur de référence du carnet.

  4. Contrôle de la continuité électrique : Mesurer la résistance sur l’ensemble du chemin conducteur depuis la tête captrice jusqu’à la prise de terre. Toute valeur supérieure à 0,1 ohm doit déclencher une investigation.

  5. Vérification des liaisons équipotentielles : Contrôler les connexions entre le dispositif paratonnerre et les masses métalliques du bâtiment (charpente, gaines techniques, réservoirs). Ces liaisons sont souvent négligées mais essentielles pour éviter les claquages internes.

  6. Mise à jour documentaire immédiate : Renseigner le carnet d’entretien avec les valeurs mesurées, les observations et les actions correctives réalisées ou programmées.

Les avantages entretien paratonnerre ne se limitent pas à la conformité normative : un entretien rigoureux réduit le risque de déclenchement d’incendie par arc électrique interne et protège les équipements électroniques sensibles des surtensions induites.

Conseil de pro : Ne remettez jamais la documentation à plus tard. Renseignez le carnet d’entretien sur site, immédiatement après chaque mesure. Un rapport rédigé deux semaines après l’intervention contient inévitablement des approximations et des valeurs reconstituées de mémoire, ce qui compromet la valeur juridique du document.

Les points à ne jamais négliger lors de l’optimisation :

  • La prise de terre représente souvent le maillon faible sur les installations vieillissantes. Sa résistance augmente avec les années si les électrodes se corrodent ou si le sol se dessèche.
  • Les liaisons équipotentielles sont fréquemment omises lors des extensions de bâtiments, créant des différences de potentiel dangereuses lors d’un impact.
  • La continuité électrique sur les descentes doit être mesurée sur toute la longueur, sans déduire la conformité à partir d’une mesure partielle.

La garantie sécurité bâtiments repose précisément sur cette cohérence entre la rigueur technique et la qualité du suivi documentaire.

La traçabilité documentaire est exigée via un carnet d’entretien et la conservation des rapports. Cette exigence a une portée juridique directe : en cas de sinistre, l’assureur demande systématiquement les justificatifs de maintenance. Sans eux, la couverture peut être remise en cause.


Situations exceptionnelles : impacts, modifications et erreurs courantes

Enfin, il est crucial d’identifier les situations particulières où une vigilance accrue s’impose.

Le cycle de maintenance périodique couvre la majorité des risques. Mais certaines situations exigent un contrôle immédiat, hors calendrier, sous peine de laisser le dispositif dans un état de conformité apparente mais de protection réelle dégradée.

Voici les situations qui imposent une vérification exceptionnelle :

  • Impact de foudre confirmé ou suspecté : même sans dégât visible, un courant de foudre peut avoir modifié la structure interne des connexions et des prises de terre sans trace apparente en surface.
  • Travaux sur le bâtiment : toute modification de toiture, extension, ajout d’équipements en hauteur ou réfection de façade peut perturber les cheminements de câble et les liaisons équipotentielles.
  • Conditions climatiques extrêmes : tempêtes à forte grêle, épisodes de gel intense ou inondations peuvent endommager les composants enterrés ou les fixations exposées.
  • Changement d’affectation des locaux : une modification de l’usage industriel peut changer le niveau de risque et rendre la protection actuelle insuffisante selon les normes en vigueur.

Obligation réglementaire : Même sans dommage visible, une vérification exceptionnelle s’impose après tout impact ou modification d’infrastructure. Recontrôler continuité, prise de terre et liaisons équipotentielles conditionne directement la conformité réglementaire et la couverture d’assurance en cas de sinistre.

Les erreurs les plus courantes observées sur le terrain lors des audits de dispositifs défaillants :

  • Négliger les liaisons équipotentielles lors des contrôles périodiques, en les considérant comme secondaires par rapport à la prise de terre
  • Se fier uniquement à l’absence de dégâts visibles après un orage, sans procéder aux mesures instrumentées
  • Omettre la mise à jour du carnet d’entretien après une intervention corrective mineure, estimant qu’elle ne mérite pas d’être consignée
  • Déléguer la maintenance sans protocole défini, laissant des techniciens agir selon leurs habitudes personnelles plutôt qu’une procédure standardisée
  • Ignorer l’évolution du bâtiment et considérer que le périmètre de protection calculé à l’origine reste valable après des modifications structurelles

La compréhension précise du fonctionnement paratonnerre aide à anticiper ces dérives et à identifier rapidement les configurations à risque avant qu’elles ne génèrent un incident.


Notre vision : l’optimisation ne se limite pas au contrôle technique

Au-delà des aspects techniques, voici notre point de vue sur une optimisation durable.

Après des décennies d’interventions sur sites industriels, nous constatons une réalité constante : les défaillances de protection foudre ne sont presque jamais dues à une technologie défectueuse. Elles résultent d’un manque d’organisation. Un paratonnerre performant dans un contexte de maintenance négligée est plus dangereux qu’un dispositif plus simple, bien entretenu et parfaitement documenté, car il crée une fausse confiance.

La vraie optimisation, celle qui protège durablement, est organisationnelle autant que technique. Les responsables techniques qui obtiennent les meilleurs résultats sont ceux qui ont intégré la maintenance paratonnerre dans leur culture sécurité globale, au même titre que les contrôles réglementaires des équipements sous pression ou des installations électriques.

La traçabilité documentaire est souvent perçue comme une contrainte administrative. C’est une erreur de lecture. Ce carnet d’entretien est en réalité un outil de pilotage : il permet de détecter des dérives lentes, comme une résistance de prise de terre qui augmente progressivement sur trois ans, bien avant d’atteindre le seuil de non-conformité.

Nous plaidons également pour un retour d’expérience systématique après chaque événement climatique significatif. Documenter les impacts locaux, même sans dégâts constatés, enrichit la connaissance du site et affine les décisions futures. Cette démarche proactive est au cœur de ce que nous défendons depuis 1955.

L’optimisation durable repose sur trois piliers que les meilleurs gestionnaires maîtrisent parfaitement : la rigueur technique des mesures, la discipline documentaire sans exception, et la veille réglementaire pour anticiper les évolutions normatives avant qu’elles deviennent des écarts à régulariser en urgence. Consultez notre guide maintenance paratonnerre pour intégrer cette approche dans votre organisation.


Découvrez nos solutions pour une protection foudre optimisée

Pour ceux qui souhaitent passer à l’action et renforcer leur protection foudre, voici les ressources à explorer.

Indelec accompagne les responsables techniques et les gestionnaires de maintenance depuis 1955 avec des solutions de protection foudre conformes aux normes les plus exigeantes. Nos équipes interviennent sur tous types de sites industriels pour des audits complets, des analyses de risque personnalisées et des programmes de maintenance sur mesure.

https://indelec.com

Nos experts vous proposent des solutions adaptées à chaque configuration, des dispositifs de pointe à déclenchement anticipé aux systèmes de mise à la terre profonde pour sols difficiles. Que vous souhaitiez fiabiliser une installation existante, planifier un programme de maintenance pluriannuel, ou former vos équipes aux bonnes pratiques de contrôle, nous avons les ressources techniques et réglementaires pour vous accompagner. Contactez nos équipes pour programmer un audit de site ou obtenir une analyse de votre dispositif actuel.


Questions fréquentes sur l’optimisation du dispositif paratonnerre

Quels contrôles sont obligatoires pour optimiser un paratonnerre industriel ?

Les vérifications obligatoires comprennent la mesure de la résistance de prise de terre, le contrôle de la continuité électrique, l’inspection visuelle des fixations et raccordements, et la validation de la zone de protection, avec traçabilité documentée via un carnet d’entretien.

Quand faut-il effectuer une vérification exceptionnelle d’un paratonnerre ?

Après tout impact de foudre ou toute modification de l’infrastructure, même en l’absence de dommage visible, une vérification exceptionnelle s’impose immédiatement pour recontrôler la continuité et la résistance de prise de terre.

Quels sont les risques en cas de défaut de maintenance ou traçabilité du dispositif ?

Un défaut de traçabilité documentaire peut entraîner une perte de conformité réglementaire et l’absence de couverture d’assurance en cas de sinistre lié à la foudre, avec des conséquences financières et juridiques directes pour l’exploitant.

Quel instrument utiliser pour contrôler la prise de terre d’un paratonnerre ?

Un teluromètre à 3 ou 4 pointes est l’instrument adapté pour mesurer la résistance de prise de terre d’un paratonnerre industriel, complété par un ohmmètre pour les mesures de continuité électrique.
