Un impact de foudre sur votre site industriel peut causer des dommages matériels considérables et mettre en péril la sécurité de vos installations. Pourtant, de nombreux propriétaires découvrent trop tard que leur système de protection n’est pas conforme aux normes en vigueur. Ce guide détaille les étapes essentielles pour réaliser un contrôle rigoureux de conformité paratonnerre, identifier les points critiques et garantir une protection optimale selon les exigences réglementaires françaises et internationales.
Table des matières
- Points clés à retenir
- Préparer le contrôle : normes et exigences réglementaires
- Comment réaliser le contrôle conformité paratonnerre : étapes et bonnes pratiques
- Résoudre les cas limites et pièges courants lors du contrôle
- Vérifier et documenter le contrôle : assurer la traçabilité et conformité
- Découvrez les solutions Indelec pour protection et contrôle paratonnerre
- Faq : réponses rapides sur le contrôle conformité paratonnerre
Points Clés
| Point | Détails |
|---|---|
| Normes NF C 17 102 | La vérification doit suivre NF C 17 102 et IEC 62305 pour garantir une conformité complète. |
| Test résistance à la terre | La résistance de mise à terre doit être mesurée lors de chaque contrôle et viser en dessous de 10 Ω. |
| Contrôle post orage | Pour les sites sensibles et ICPE, un contrôle après orage est obligatoire et les rapports doivent être conservés. |
| Dossier technique recommandé | Constituer un dossier technique complet facilite les vérifications futures et atteste de la conformité. |
| Cas ICPE et béton armé | Les sites ICPE et les installations en béton armé présentent des exigences spécifiques nécessitant une attention renforcée lors des contrôles. |
Préparer le contrôle : normes et exigences réglementaires
Avant toute intervention sur site, vous devez maîtriser le cadre normatif qui régit votre installation. La préparation méthodique garantit un contrôle exhaustif et conforme.

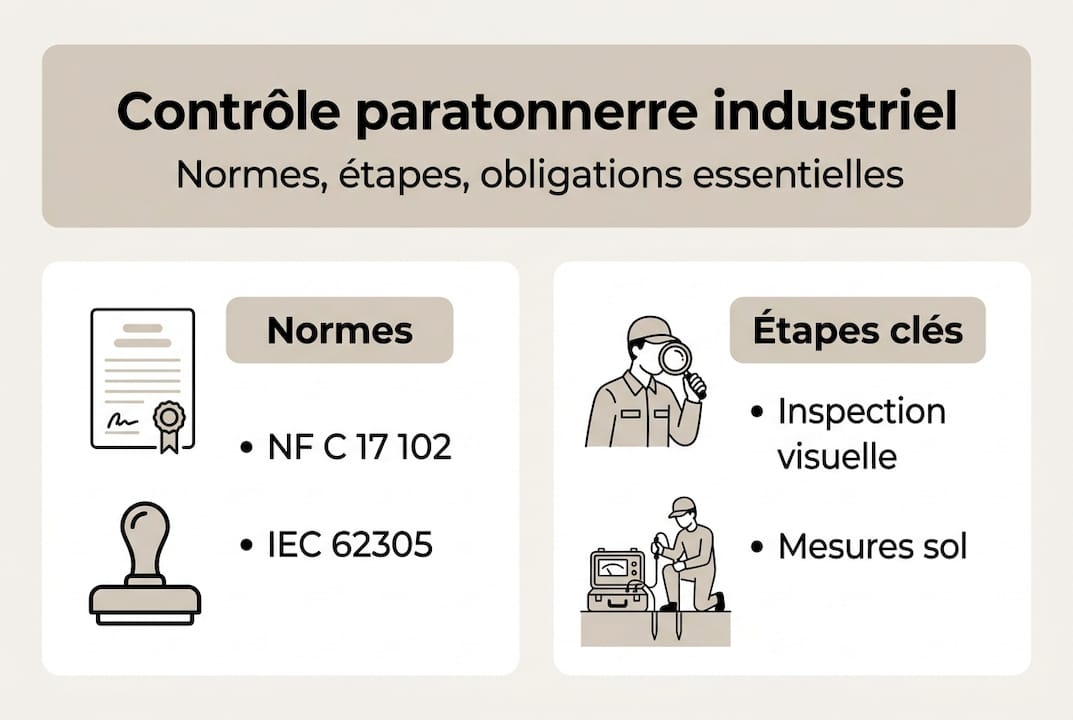

La norme principale pour le contrôle de conformité des paratonnerres est la NF C 17-102:2011, complétée par IEC/EN 62305 pour les systèmes LPS généraux. Ces deux référentiels définissent les exigences techniques pour garantir une protection efficace. La NF C 17-102 s’applique spécifiquement aux paratonnerres à dispositif d’amorçage en France, tandis que l’IEC 62305 couvre l’ensemble des systèmes de protection contre la foudre à l’échelle internationale. Comprendre leurs différences vous permet d’adapter votre contrôle au type d’installation présent sur votre site.
Les paratonnerres ESE se distinguent des systèmes conventionnels par leur rayon de protection étendu, calculé selon des formules spécifiques. Vous devez vérifier que la zone couverte correspond aux calculs initiaux du bureau d’études. Pour les installations sensibles comme les protection installations sensibles, cette vérification devient encore plus critique car toute défaillance peut entraîner des pertes d’exploitation majeures.
La résistance de mise à terre constitue un paramètre fondamental pour la dissipation de l’énergie foudroyante. Une valeur inférieure à 10Ω garantit que le courant de foudre s’écoule vers le sol sans endommager les structures protégées. Cette exigence s’applique à tous les types de paratonnerres et doit être mesurée lors de chaque contrôle périodique.
Pour les sites industriels classés ICPE, les obligations réglementaires imposent des contrôles réguliers et des interventions post-orage systématiques. Vous devez documenter chaque vérification et conserver les rapports pour les inspections des autorités compétentes. Le non-respect de ces obligations expose votre entreprise à des sanctions administratives et financières importantes.
Conseil de pro: Constituez un dossier technique complet incluant les plans d’installation, certificats de conformité initiaux et historique des contrôles. Ce dossier facilite grandement les vérifications futures et démontre votre engagement envers la conformité réglementaire.
Les points clés à vérifier lors de la préparation incluent:
- Identification du type de paratonnerre installé et norme applicable
- Vérification de la validité des certifications du matériel
- Consultation des rapports de contrôle précédents
- Identification des zones à risque spécifique sur le site
- Planification des mesures selon conditions météorologiques optimales
Comment réaliser le contrôle conformité paratonnerre : étapes et bonnes pratiques
Maintenant que vous connaissez le cadre normatif, passons aux opérations concrètes de vérification. Chaque étape requiert une attention particulière pour garantir la fiabilité du diagnostic.

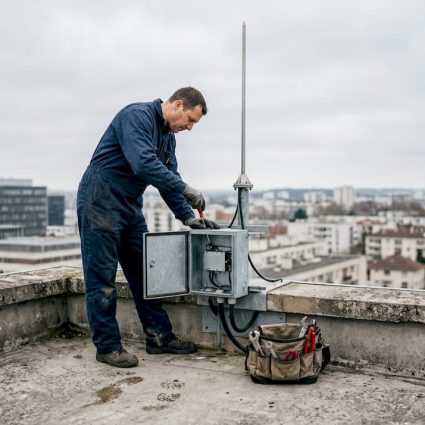

L’inspection visuelle constitue la première phase du contrôle. Vous examinez l’état physique du paratonnerre, recherchez les traces de corrosion, les déformations ou les dommages mécaniques. Les fixations doivent être solides et les connexions électriques intactes. Cette inspection permet d’identifier rapidement les défauts évidents avant les mesures instrumentales.

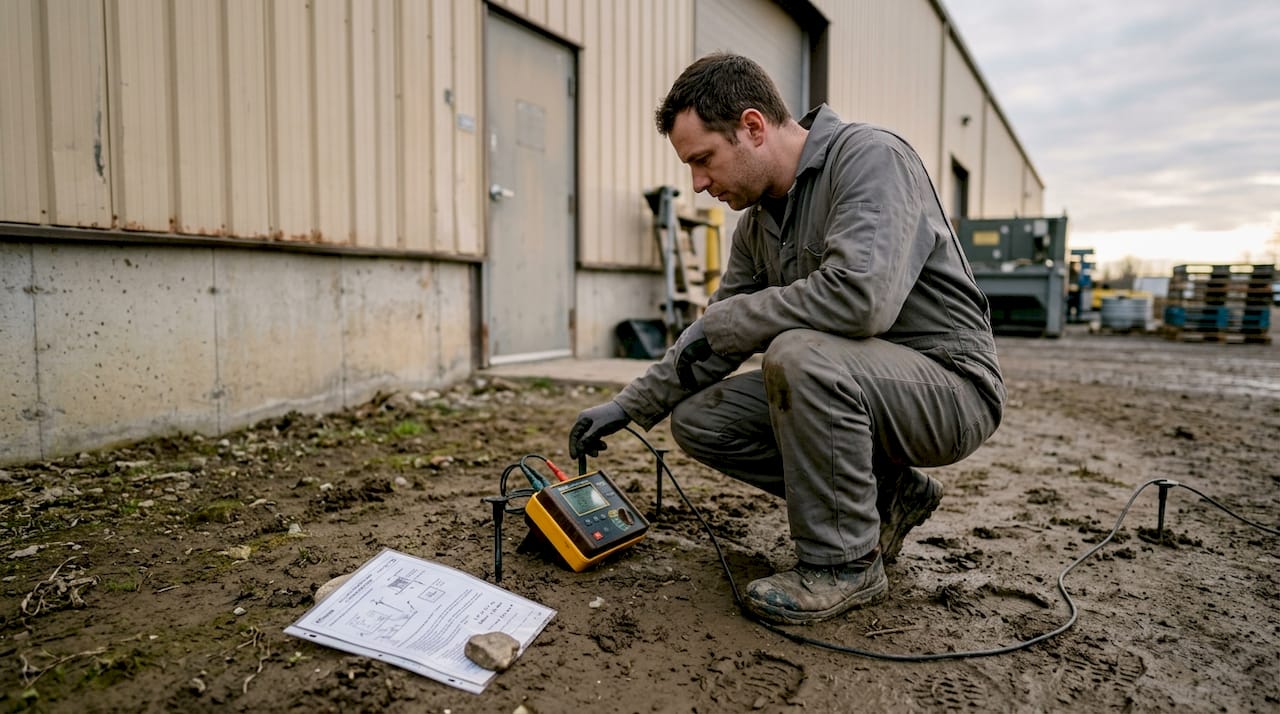

La mesure de résistance de terre représente l’étape la plus critique du contrôle. Vous utilisez un telluromètre pour obtenir une valeur précise. La procédure standard implique la méthode des 62% avec deux piquets auxiliaires plantés à distances spécifiques. Si la résistance dépasse 10Ω, vous devez améliorer le système de mise à terre en ajoutant des conducteurs ou en modifiant la configuration des électrodes.

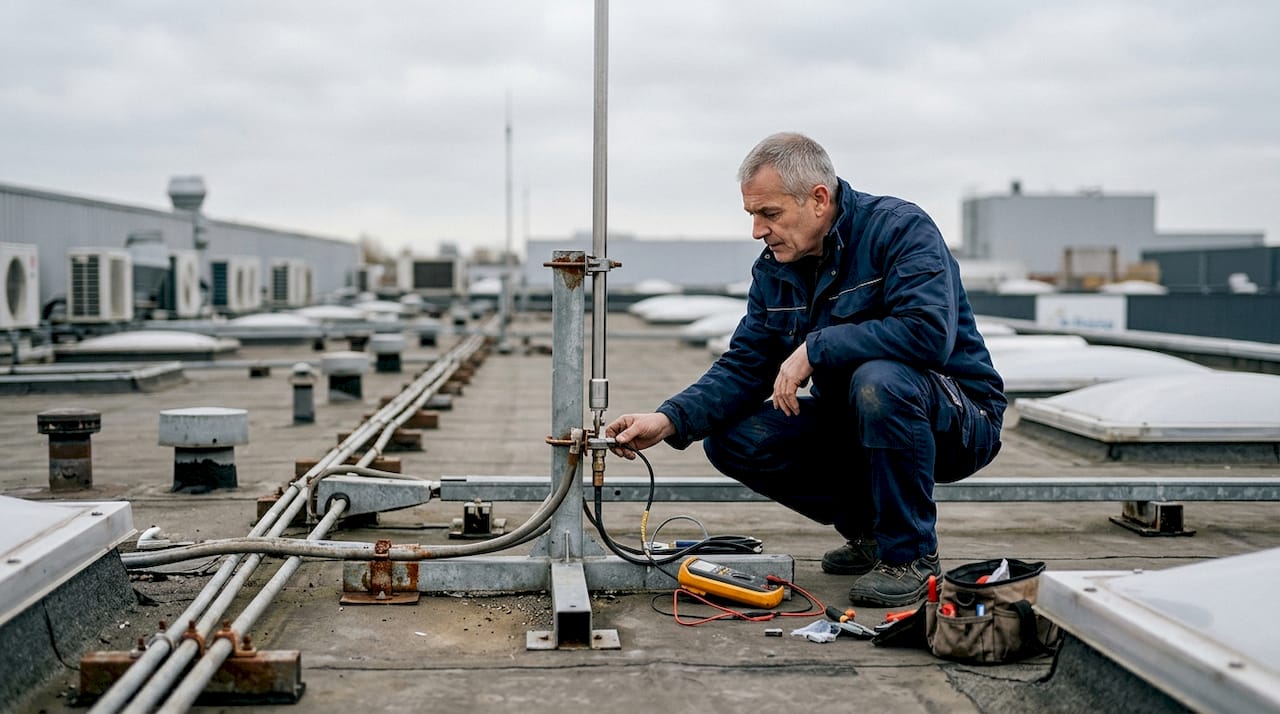

Vérifier la continuité électrique entre tous les éléments du système garantit que le chemin de foudre reste intact. Vous mesurez la résistance entre la tête du paratonnerre et chaque point de mise à terre. Toute valeur anormale indique une rupture de conducteur ou une connexion défectueuse nécessitant réparation immédiate.
Pour les cas limites : post-impact, sites ICPE obligatoires, maintenance connectée pour alertes automatisées, vous devez appliquer des protocoles renforcés. Même sans dommage visible après un impact, testez systématiquement les dispositifs de protection contre les surtensions et vérifiez l’intégrité des liaisons équipotentielles. Les sites ICPE imposent cette vérification dans les 48 heures suivant un orage violent.
Conseil de pro: Installez un compteur de coups de foudre sur votre paratonnerre. Cet appareil enregistre chaque impact et déclenche automatiquement la procédure de contrôle post-orage, évitant ainsi les oublis potentiellement dangereux.
Le tableau suivant récapitule les étapes principales avec leurs critères d’acceptation:
| Étape | Paramètre mesuré | Valeur acceptable | Fréquence |
|---|---|---|---|
| Inspection visuelle | État général | Aucun dommage visible | Annuelle |
| Résistance terre | Ohms | < 10Ω | Annuelle |
| Continuité électrique | Résistance liaison | < 0,5Ω | Annuelle |
| Test post-orage | Intégrité système | 100% fonctionnel | Après impact |
| Monitoring connecté | Alertes automatiques | Temps réel | Continue |
Les étapes détaillées pour un contrôle complet:
- Préparez l’équipement de mesure et vérifiez son étalonnage récent
- Réalisez l’inspection visuelle complète depuis le sol jusqu’à la pointe
- Mesurez la résistance de terre avec méthode 62% ou méthode Wenner
- Testez la continuité électrique sur tous les conducteurs de descente
- Vérifiez les connexions équipotentielles avec les masses métalliques
- Documentez chaque mesure avec photos et valeurs chiffrées
- Comparez les résultats aux valeurs de référence normatives
Pour optimiser votre contrôle, consultez des exemple installation protection foudre qui illustrent les configurations conformes. La certification Prevectron démontre également l’importance d’utiliser du matériel certifié pour garantir la conformité.
Les systèmes de maintenance post-orage sites ICPE nécessitent une traçabilité rigoureuse. Vous devez enregistrer chaque événement orageux et les contrôles associés dans un registre dédié.
Résoudre les cas limites et pièges courants lors du contrôle
Certaines configurations architecturales et situations particulières compliquent le contrôle standard. Anticiper ces défis vous évite des erreurs d’interprétation coûteuses.
Le béton armé présente des caractéristiques électriques spécifiques qui influencent la protection contre les effets électromagnétiques de la foudre. Les armatures métalliques forment une cage de Faraday naturelle qui réduit le LEMP à l’intérieur du bâtiment. Cependant, vous devez absolument vérifier la continuité des rebars et leur connexion au système de mise à terre principal. Une armature isolée du reste de l’installation crée des points de potentiel dangereux.
Dans les structures complexes avec plusieurs niveaux de béton armé, testez la résistance entre les différentes dalles. Les joints de dilatation peuvent interrompre la continuité électrique et nécessitent des liaisons équipotentielles supplémentaires. Cette vérification s’applique particulièrement aux protection installations ultra sensibles où les perturbations électromagnétiques doivent être minimisées.
Après un impact de foudre, même sans dommage visible sur le paratonnerre, vous devez impérativement tester tous les dispositifs de protection contre les surtensions. La foudre peut endommager les composants électroniques internes sans laisser de trace extérieure. Cette vérification systématique évite les défaillances en cascade lors d’impacts ultérieurs.
Les erreurs fréquentes à éviter incluent:
- Négliger la vérification des connexions enterrées supposées inaccessibles
- Mesurer la résistance de terre par temps de sécheresse extrême faussant les résultats
- Ignorer les modifications architecturales récentes altérant la zone de protection
- Omettre le contrôle des parafoudres associés au système principal
- Valider une installation sans vérifier les certificats du matériel installé
Les nuances expertes : NF C 17-102 spécifique France pour ESE, IEC 62305 préférée pour risque global ; résistance terre <10Ω critique pour dissipation soulignent l’importance de choisir la norme adaptée à votre contexte. Les paratonnerres ESE font l’objet de controverses internationales car certains pays ne reconnaissent que les systèmes conformes IEC 62305. Si votre site opère à l’international, privilégiez une conception respectant les deux référentiels.
Les risques spécifiques aux installations industrielles nécessitent une attention particulière. Les vibrations mécaniques des équipements peuvent desserrer les connexions électriques au fil du temps. Les atmosphères corrosives accélèrent la dégradation des conducteurs. Vous devez adapter la fréquence de contrôle à ces contraintes environnementales.
Pour illustrer les bonnes pratiques, consultez cet exemple protection paratonnerre qui démontre comment gérer des configurations complexes en milieu hostile. La controverse normes ESE France explique également pourquoi certains bureaux de contrôle exigent des justifications supplémentaires pour ces systèmes.
Vérifier et documenter le contrôle : assurer la traçabilité et conformité
Un contrôle technique irréprochable perd toute valeur sans documentation appropriée. La traçabilité garantit la conformité réglementaire et facilite les contrôles futurs.
Votre rapport de contrôle doit inclure toutes les mesures chiffrées avec leurs conditions d’acquisition. Précisez la date, l’heure, les conditions météorologiques et l’équipement utilisé. Cette rigueur permet de comparer les évolutions dans le temps et d’identifier les dégradations progressives avant qu’elles ne deviennent critiques.
Les edge cases : béton armé réduit LEMP mais nécessite vérif rebars/continuité ; post-orage, tester DPS même si paratonnerre intact rappellent l’importance de documenter également les cas particuliers. Notez toutes les déviations par rapport à la configuration standard et les mesures compensatoires appliquées.
La maintenance préventive s’organise selon une périodicité adaptée aux risques. Pour les sites standards, un contrôle annuel suffit généralement. Les installations ICPE ou en zone à forte densité de foudroiement nécessitent des vérifications semestrielles. Après chaque intervention corrective, réalisez un contrôle complet pour valider l’efficacité des réparations.
Les outils numériques modernes transforment la gestion de la conformité. Les applications mobiles permettent de saisir les mesures directement sur site avec géolocalisation et horodatage automatiques. Les plateformes cloud centralisent tous les rapports et déclenchent des alertes avant l’échéance des contrôles périodiques. Cette digitalisation réduit drastiquement les risques d’oubli.
Documents obligatoires pour la conformité réglementaire:
- Certificat de conformité initial de l’installation
- Rapports de tous les contrôles périodiques avec mesures détaillées
- Registre des interventions post-orage et réparations effectuées
- Certificats d’étalonnage des équipements de mesure utilisés
- Plans à jour de l’installation avec modifications éventuelles
- Attestations de compétence des intervenants ayant réalisé les contrôles
Étapes pour consigner efficacement chaque contrôle:
- Créez un identifiant unique pour chaque rapport lié au site
- Photographiez systématiquement tous les points de mesure
- Enregistrez les valeurs brutes sans arrondi dans une base de données
- Annotez toute anomalie détectée avec sa localisation précise
- Établissez un plan d’action priorisé pour les non-conformités
- Archivez numériquement tous les documents avec sauvegarde redondante
Pour les solutions protection foudre sensibles, la documentation devient un élément de preuve essentiel en cas de sinistre. Les assureurs exigent souvent la présentation des rapports de contrôle avant d’indemniser les dommages liés à la foudre.
La vérification post-orage béton armé nécessite des compétences spécifiques pour interpréter correctement les mesures. Formez vos équipes ou faites appel à des organismes certifiés capables de détecter les défauts subtils dans ces configurations complexes.
Découvrez les solutions Indelec pour protection et contrôle paratonnerre
Garantir la conformité de vos installations de protection foudre nécessite expertise technique et suivi rigoureux. Indelec accompagne les propriétaires de sites industriels depuis 1955 avec des solutions complètes adaptées aux exigences les plus strictes.
Nos systèmes de protection contre la foudre intègrent des technologies de monitoring connecté qui alertent automatiquement vos équipes après chaque impact. Cette maintenance prédictive réduit les risques de non-conformité et optimise vos coûts d’exploitation. Les exemple installation protection foudre démontrent notre capacité à gérer des projets complexes sur tous types de sites industriels. Notre centre de R&D développe continuellement des innovations pour anticiper les évolutions normatives et climatiques. Visitez indelec.com pour découvrir comment nos experts peuvent auditer votre installation actuelle et proposer des améliorations conformes aux dernières exigences réglementaires.
Faq : réponses rapides sur le contrôle conformité paratonnerre
Quelle est la norme principale pour contrôler un paratonnerre ?
La NF C 17-102:2011 s’applique spécifiquement aux paratonnerres à dispositif d’amorçage en France, tandis que l’IEC 62305 couvre l’ensemble des systèmes de protection foudre à l’échelle internationale. Vous devez vérifier quelle norme correspond au type de paratonnerre installé sur votre site pour appliquer les critères de contrôle appropriés.
Quand faut-il réaliser un contrôle après un impact de foudre ?
Pour les sites ICPE et installations sensibles, le contrôle post-orage doit intervenir dans les 48 heures suivant l’impact détecté. Même sans dommage visible sur le paratonnerre, vous devez tester systématiquement les dispositifs de protection contre les surtensions et vérifier l’intégrité complète du système de mise à terre.
Que signifie une résistance de terre inférieure à 10 Ω ?
Cette valeur garantit que le courant de foudre s’écoule efficacement vers le sol sans créer de montées en potentiel dangereuses. Une résistance supérieure indique que votre système de mise à terre ne peut pas dissiper correctement l’énergie foudroyante, exposant vos installations à des dommages lors du prochain impact.
Comment documenter un contrôle de conformité efficacement ?
Créez un rapport complet incluant toutes les mesures chiffrées, photos des points de contrôle, conditions d’acquisition et équipement utilisé. Conservez ces documents numériquement avec sauvegarde redondante et archivage chronologique pour démontrer la continuité de votre démarche de conformité lors des inspections réglementaires.
Quelles sont les spécificités pour les sites ICPE ?
Les installations classées pour la protection de l’environnement imposent des contrôles périodiques obligatoires et des vérifications post-orage systématiques. Vous devez tenir un registre détaillé de tous les événements orageux et contrôles associés, accessible lors des inspections des autorités compétentes sous peine de sanctions administratives.
