Mise à la terre d’un data center : conception et contrôle
La mise à la terre d’un data center repose sur un principe simple : un seul réseau équipotentiel, de faible impédance, qui relie la structure, les chemins de câbles, les baies, les onduleurs, les groupes électrogènes et les descentes de paratonnerre à une même barre principale de terre. Elle protège les personnes en cas de défaut, elle stabilise la référence des signaux des équipements informatiques, et elle donne à la foudre un chemin maîtrisé. Cet article détaille comment la concevoir, quelles normes la cadrent, comment la contrôler dans le temps et où se situent les erreurs les plus coûteuses.
TL;DR
- Une mise à la terre de data center sert trois fonctions à la fois : sécurité des personnes, référence de signal pour les équipements IT, écoulement des courants de foudre et de défaut.
- Le bon objectif est un réseau équipotentiel unique et maillé, relié à une barre principale de terre. Des terres « indépendantes » entre bâtiments d’un même site créent des écarts de potentiel dangereux.
- Les référentiels à connaître : NF C 15-100 pour la basse tension, IEC 60364-5-54 pour les conducteurs de terre et de protection, NF EN 50310 et ISO/IEC 30129 pour les réseaux d’équipotentialité des bâtiments abritant des équipements IT, NF EN 62305 pour la foudre.
- Une bonne terre n’est pas acquise pour toujours : sol, corrosion et extensions du site la dégradent. Un audit périodique, avec mesures et rapport, est la seule façon de le savoir.
- La terre du data center et la protection foudre se conçoivent ensemble, sinon chaque système compromet l’autre.
Table des matières
- Ce que la mise à la terre doit accomplir dans un data center
- Le principe directeur : un réseau équipotentiel unique
- Les normes qui encadrent la mise à la terre
- Concevoir la terre : les étapes qui font la différence
- Comment mettre à la terre un data center : séquence de projet
- Une terre qui vieillit : pourquoi auditer
- Accès et habilitation : ce que dit l’INRS
- Les erreurs que nous voyons le plus souvent
- Notre point de vue : traiter terre et foudre comme un seul système
- Un interlocuteur pour la terre et la foudre de votre site
- FAQ
- Sources
Ce que la mise à la terre doit accomplir dans un data center
Dans un bâtiment tertiaire classique, la terre est surtout une affaire de sécurité électrique. Dans un data center, elle doit tenir trois rôles simultanés, parfois contradictoires si l’on conçoit chaque réseau dans son coin.
La protection des personnes. Pour prévenir les contacts indirects, c’est-à-dire le contact avec une masse conductrice accidentellement mise sous tension, l’INRS rappelle le principe de la mise à la terre des masses associée à une coupure automatique de l’alimentation. En France, c’est la norme NF C 15-100 qui fixe ce cadre pour les installations basse tension, en s’appuyant sur l’interconnexion des masses métalliques accessibles et leur liaison à la terre de protection.
La référence de signal. Un réseau de terre ne sert pas seulement à éviter l’électrocution. Selon un livre blanc sur la liaison équipotentielle en data center, les liaisons redondantes des baies, des armoires et des systèmes de cheminement de câbles contribuent aussi à une référence de signal fiable et limitent le bruit. Une résistance de terre basse ne garantit pas, à elle seule, de bonnes performances fonctionnelles pour des données à haut débit.
L’écoulement des courants impulsionnels. Un coup de foudre direct ou à proximité injecte dans le sol des courants de très forte amplitude et de très courte durée. Si les terres du site sont mal reliées, ces courants cherchent d’autres chemins : câbles de données, blindages, alimentations. C’est là que se jouent les pannes les plus coûteuses.
Le principe directeur : un réseau équipotentiel unique
L’erreur de conception la plus fréquente sur les campus de plusieurs bâtiments ou postes électriques consiste à créer des prises de terre « indépendantes » pour chaque entité. Selon l’analyse de KVRM Engineering sur la mise à la terre des data centers, des terres séparées entre sous-stations interconnectées provoquent des écarts de potentiel au sol en cas de défaut. L’objectif recommandé est de constituer une grille équipotentielle unique de faible impédance, qui relie l’acier de structure, les chemins de câbles, les onduleurs, les générateurs et les descentes de protection foudre à une barre principale de terre.
Concrètement, cela donne l’architecture suivante :
- Prise de terre de fond de fouille ou boucle à fond de fouille et piquets ou prises profondes en complément selon la nature du sol.
- Barre principale de terre (BPT), point de convergence unique des conducteurs de terre.
- Conducteurs de protection (PE) vers les tableaux, onduleurs, groupes froids et armoires.

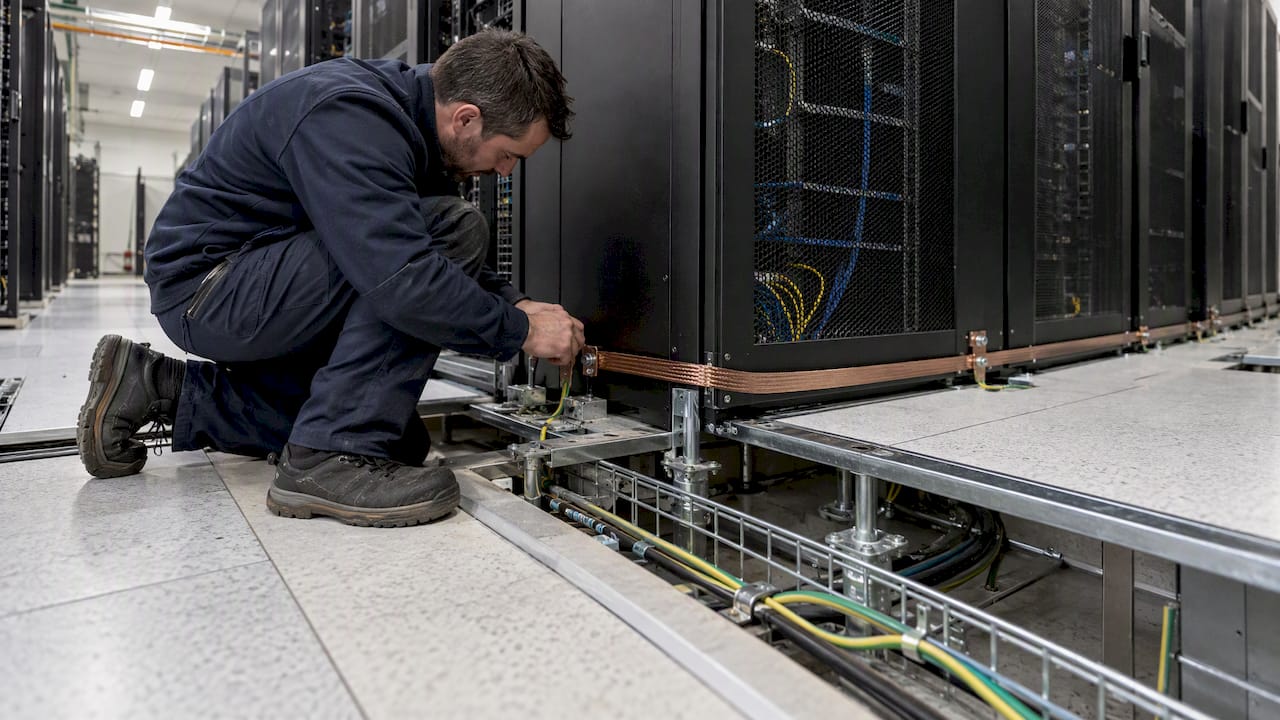

- Réseau d’équipotentialité dans les salles : maillage sous faux plancher ou sur chemins de câbles, liaisons de chaque baie à ce maillage par des conducteurs courts.
- Raccordement des descentes de paratonnerre à la prise de terre du site, avec les interconnexions prévues par l’étude foudre.
- Parafoudres coordonnés entre eux, reliés à la barre de terre par des conducteurs les plus courts possibles.
La norme IEC 60364-5-54 traite du choix et de la mise en œuvre des dispositifs de mise à la terre et des conducteurs de protection pour les installations basse tension. Pour les équipements de technologies de l’information, ISO/IEC 30129 précise les exigences et recommandations pour la conception et la mise en œuvre des réseaux d’équipotentialité de télécommunications des bâtiments et autres structures.
Les normes qui encadrent la mise à la terre
Il n’existe pas un texte unique, mais un empilement cohérent de référentiels. Voici comment les lire.
| Référentiel | Ce qu’il couvre | Pourquoi il compte en data center |
|---|---|---|
| NF C 15-100 | Installations électriques basse tension en France | Socle de sécurité : liaison des masses, coupure automatique |
| IEC 60364-5-54 | Dispositifs de mise à la terre et conducteurs de protection | Cadre international dont s’inspire le choix des sections et des conducteurs |
| NF EN 50310 | Exigences minimales de mise à la terre et de liaison équipotentielle dans les bâtiments recevant des équipements IT | Référence directe pour les salles informatiques |
| ISO/IEC 30129 | Réseaux d’équipotentialité de télécommunications | Conception du maillage et des liaisons de baies |
| NF EN 62305 | Protection contre la foudre | Prises de terre, descentes, parafoudres et protection contre les effets électromagnétiques |
Ce tableau est un point de départ, pas une liste de conformité. Le texte applicable à votre site dépend de sa classification réglementaire (ICPE ou non, établissement recevant du public ou non), de son contrat d’assurance et des exigences de vos clients, notamment les référentiels de certification des centres de données. Votre bureau de contrôle, votre assureur et votre maître d’œuvre doivent confirmer la liste exacte avant la conception.
Concevoir la terre : les étapes qui font la différence
Étudier le sol avant de dessiner

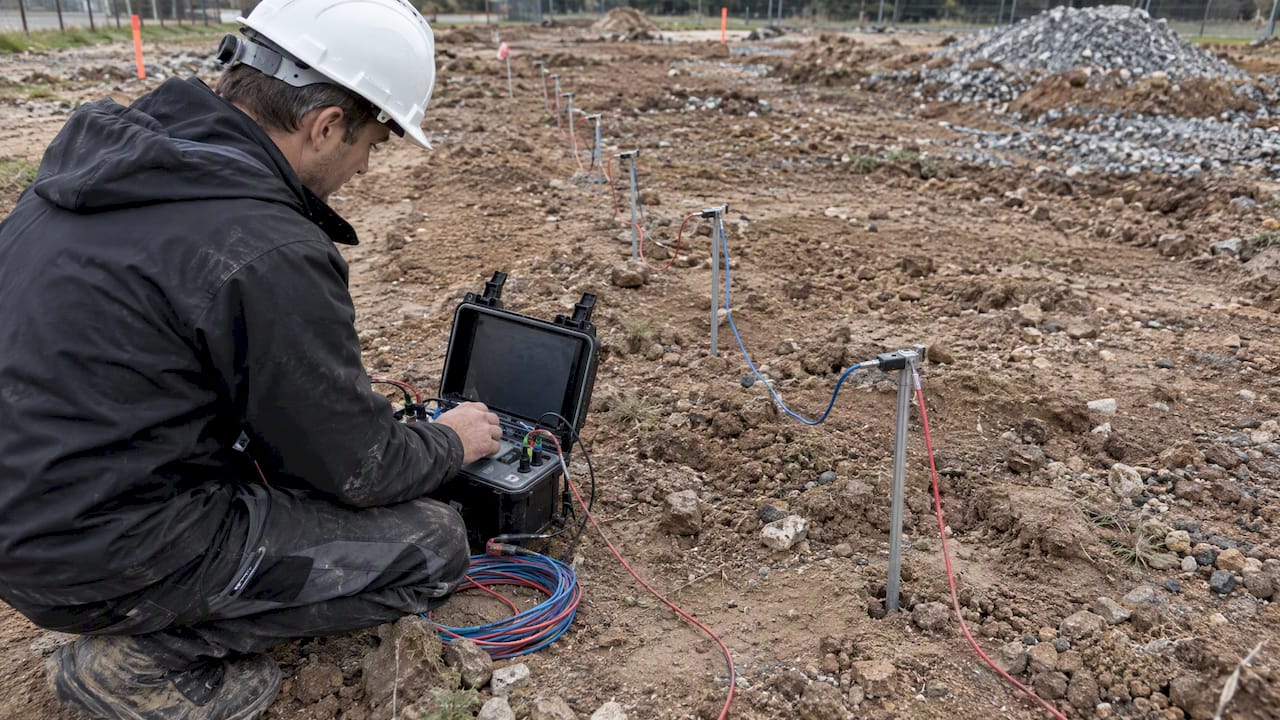

La plupart des sites présentent un sol stratifié : une couche superficielle plus résistive sur un sous-sol plus conducteur, ou l’inverse. Selon KVRM, une modélisation à deux couches est indispensable pour les data centers, car un modèle à une seule couche conduit à des électrodes mal dimensionnées. En pratique, cela signifie des mesures de résistivité à plusieurs espacements, avant de choisir entre boucle de fond de fouille, piquets, ou prises de terre profondes lorsque les couches superficielles sont trop résistives.
Viser une résistance basse, sans en faire un dogme
Une valeur inférieure à 5 ohms, voire plus basse selon la sensibilité des équipements, est un repère courant du secteur, d’après le livre blanc déjà cité. Ce n’est pas une obligation universelle : la valeur cible dépend du schéma de liaison à la terre, des protections et de l’étude foudre. Retenez surtout que la résistance seule ne dit rien de la qualité du maillage ni de l’impédance aux fréquences élevées.
Maintenir des chemins redondants
Chaque baie, chaque chemin de câbles et chaque goulotte métallique doit disposer de plusieurs chemins vers le maillage. Si une liaison est dégradée ou oubliée après une intervention, un deuxième chemin assure la continuité. C’est peu coûteux à la construction, très cher à corriger après la mise en service.
Coordonner terre, foudre et surtensions
La foudre est la raison pour laquelle la terre du data center ne peut pas être conçue seule. Les descentes de paratonnerre, les parafoudres de tête et les parafoudres de proximité doivent aboutir au même réseau de terre, avec des trajets courts et des rayons de courbure respectés. Notre guide de conception de la protection foudre des datacenters détaille cette coordination.
Documenter dès la réception
Plans de réseau de terre, schémas de liaisons, valeurs mesurées à la livraison, photos avant remblai : sans ces éléments, l’audit futur n’aura aucune base de comparaison. Cette documentation sert aussi la dimension sécurité du site. Les autorités britanniques de sécurité des infrastructures soulignent que la sécurité d’un data center dépasse le contrôle du périmètre physique et que des procédures de terre et d’équipotentialité documentées font partie de la stratégie de résilience, au même titre que la protection des systèmes de gestion technique du bâtiment.
Comment mettre à la terre un data center : séquence de projet
Pour un maître d’ouvrage qui prépare un chantier, voici l’ordre qui évite les reprises.
- Cadrer les exigences : niveau de disponibilité visé, normes contractuelles, classification du site.
- Mesurer le sol et modéliser la résistivité sur plusieurs couches.
- Réaliser l’analyse du risque foudre et l’étude technique pour déterminer le niveau de protection, les descentes et les parafoudres.
- Concevoir le réseau unique : boucle, barre principale de terre, maillage, liaisons des baies.
- Installer avec contrôle des soudures, des serrages et des protections anticorrosion avant tout remblai.
- Mesurer à la réception : résistance de terre, continuité des liaisons, valeurs consignées.
- Planifier la vérification périodique et les mesures de comparaison.
Les étapes 3 à 7 relèvent de métiers que nous exerçons : étude, installation, vérification et maintenance, comme le détaille notre page protection contre la foudre : analyse, installation et maintenance.
Une terre qui vieillit : pourquoi auditer
Les professionnels du secteur le répètent : une bonne terre est dynamique, pas statique. Humidité du sol, corrosion des conducteurs enterrés, travaux voisins, extension d’une salle ou ajout d’une centrale de refroidissement modifient l’installation. Une fiche pédagogique de Promotelec rappelle l’importance de la mise à la terre pour la sécurité des personnes et du matériel, et la nécessité de la contrôler.
Ce que couvre un audit de mise à la terre
- Inspection visuelle : état des connexions, corrosion, repérage, regards de visite.
- Mesure de la résistance de terre de chaque prise et, si possible, de l’ensemble interconnecté.
- Contrôle de continuité des conducteurs de protection, des liaisons équipotentielles et des descentes foudre.
- Vérification des parafoudres : état, indicateurs, coordination.
- Comparaison avec le dossier de réception et les valeurs précédentes.
- Rapport avec écarts classés par criticité et plan d’actions.
La fréquence se décide selon le niveau de risque, la réglementation applicable au site et les exigences contractuelles. Pour les installations de protection contre la foudre, la vérification est encadrée par l’arrêté du 15 janvier 2008 pour les installations classées concernées. Faites confirmer le périmètre applicable à votre site par votre exploitant ou votre bureau de contrôle.
Le rôle de la certification
Nos équipes interviennent avec la certification Qualifoudre, qui atteste de la compétence pour les études et les installations de protection foudre. Pour un data center, c’est un gage utile lors d’un audit client ou d’une visite d’assureur.

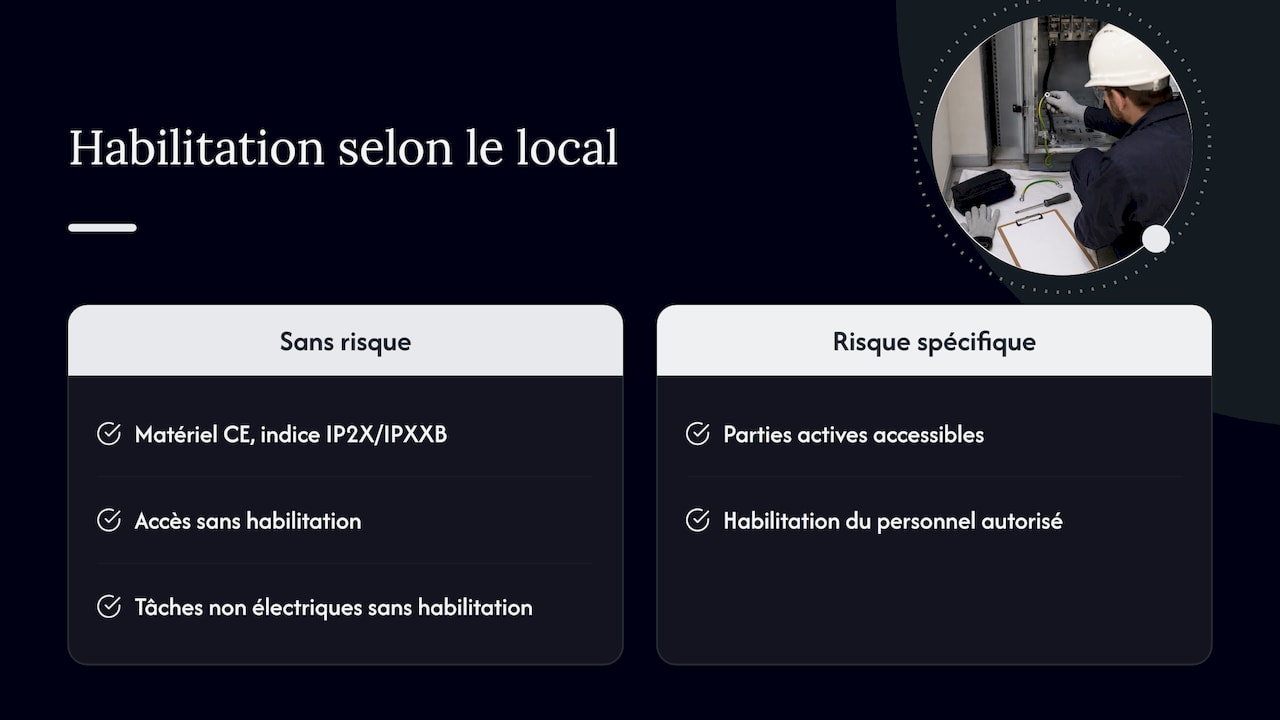

Accès et habilitation : ce que dit l’INRS
Une question revient chez les exploitants : faut-il une habilitation électrique pour travailler dans une salle informatique ? Selon la foire aux questions de l’INRS, les locaux informatiques sans risque de choc électrique, c’est-à-dire équipés de matériels portant le marquage CE et un indice de protection IP2X ou IPXXB, ne requièrent pas d’habilitation pour un accès ou des tâches non électriques. Si le local est classé à risques spécifiques de choc électrique, par exemple avec des parties actives accessibles, l’habilitation devient nécessaire pour le personnel autorisé. Pour les interventions sur le réseau de terre lui-même, l’employeur doit évaluer les risques et, en cas de doute, consulter son préventeur ou son médecin du travail pour les questions de santé.
Les erreurs que nous voyons le plus souvent
- Terres séparées entre bâtiments, postes et groupes électrogènes d’un même campus.
- Conducteurs trop longs entre parafoudre et barre de terre, qui annulent une partie de la protection.
- Liaisons de baies uniques : une seule vis desserrée et la baie perd sa référence.
- Dossier de réception absent : impossible de savoir si une mesure actuelle est dégradée.
- Extension sans révision de la terre : nouvelle salle, nouveau transformateur, même réseau d’origine.
- Confondre résistance basse et bon réseau : on mesure un piquet, pas la qualité du maillage.
Notre point de vue : traiter terre et foudre comme un seul système
Nous concevons des systèmes de protection contre la foudre depuis 1955, et nous constatons que les problèmes de terre en data center naissent rarement d’un défaut isolé. Ils viennent d’un empilement de décisions prises par des lots différents : le lot électricité dimensionne la terre de protection, le lot courants faibles tire son propre réseau d’équipotentialité, le lot foudre arrive tard pour poser les descentes. Chacun respecte sa norme, mais personne ne vérifie que l’ensemble forme un réseau unique.
Notre position est donc simple. L’analyse du risque foudre doit être menée au même moment que la conception de la terre, pas après. Le point de convergence des conducteurs doit être identifié sur les plans avant le terrassement. Et la vérification doit rester dans le temps : un contrat de maintenance avec mesures comparées vaut mieux qu’un contrôle isolé à la livraison. Avec plus de 280 000 installations dans 80 pays et un centre de R&D dédié, nous savons ce que devient une prise de terre après dix ans de sol réel, de travaux voisins et d’extensions. C’est ce retour d’expérience que nous mettons dans chaque étude.
— INDELEC
Un interlocuteur pour la terre et la foudre de votre site
Si vous exploitez ou construisez un data center, nous pouvons prendre en charge l’analyse du risque foudre, l’étude technique, l’installation, les prises de terre profondes lorsque le sol l’impose, puis la vérification et la maintenance. Retrouvez l’ensemble de ces prestations sur la page Indelec Services, ou décrivez-nous votre projet via indelec.com pour échanger avec un spécialiste. Pour les bâtiments sensibles, notre page sur la protection d’immeubles sécurisés et sensibles aux impacts de foudre présente notre approche.
FAQ
Quelle est l’importance de la mise à la terre dans un data center ?
Elle assure la sécurité des personnes en provoquant la coupure automatique de l’alimentation en cas de défaut, elle donne une référence stable aux équipements IT et elle canalise les courants de foudre. Sans réseau cohérent, un défaut ou un impact peut endommager des équipements et interrompre le service.
Quelle valeur de résistance de terre faut-il atteindre ?
Une valeur inférieure à 5 ohms, voire plus basse, est un repère courant, mais ce n’est pas une règle universelle. La valeur cible découle du schéma de liaison à la terre, des protections et de l’étude foudre. Faites-la fixer par votre bureau d’études, puis vérifiez-la par des mesures.
Quelle fréquence pour un audit de mise à la terre ?
La fréquence dépend de la réglementation applicable au site, du niveau de risque et de vos engagements contractuels. Au minimum, mesurez à la réception, puis comparez à intervalles réguliers et après chaque extension ou travaux importants sur le site.
Faut-il une habilitation électrique pour entrer dans la salle serveurs ?
Pas pour un accès ou des tâches non électriques si les équipements sont marqués CE avec une protection IP2X ou IPXXB, selon l’INRS. Si le local est classé à risques spécifiques de choc électrique, l’habilitation est requise pour le personnel autorisé.
La terre du data center et la terre du paratonnerre doivent-elles être séparées ?
Non, sauf cas particulier justifié par une étude. L’approche recommandée consiste à relier les descentes foudre au réseau équipotentiel unique du site, avec des interconnexions maîtrisées.
Sources
- INRS, Prévention du risque électrique
- INRS, Habilitation électrique : foire aux questions
- KVRM Engineering, Earthing & Grounding Design for Data Centres
- Livre blanc, Bonding, grounding and earthing in a data centre
- IEC 60364-5-54
- ISO/IEC 30129
- AFNOR, NF EN 50310
- NPSA, Data Centre Security: Guidance for Owners
- Promotelec, Mise à la terre : pourquoi est-ce important
