Protéger un réservoir métallique contre la foudre ne se résume pas à poser un paratonnerre au-dessus. Pour un site classé ICPE, la démarche suit un ordre précis : analyse du risque foudre (ARF), étude technique (ET), installation, puis vérifications périodiques documentées. Pour un stockage de liquides inflammables, la protection porte autant sur les liaisons équipotentielles, la mise à la terre et les pièces mobiles du réservoir que sur la capture du coup de foudre. Cet article fait le point sur les risques, le cadre réglementaire français et les erreurs courantes, pour vous aider à cadrer votre projet.

Indelec
Protégez vos réservoirs contre la foudre
Indelec propose des solutions de protection foudre, de mise à la terre et de conseil technique pour les infrastructures industrielles.

Découvrir les solutions Indelec

TL;DR

  • Sur un réservoir métallique, les deux scénarios à maîtriser sont la perforation de la robe par l’arc de foudre et les arcs aux jonctions mécaniques discontinues, comme les shunts d’un toit flottant.
  • Pour une ICPE soumise à autorisation, l’ARF est une obligation. Ses conclusions déterminent les mesures de l’étude technique, puis de l’installation.
  • Une protection n’est conforme que si elle est vérifiée périodiquement, y compris dans le mois qui suit un impact connu, et si tout est tracé dans le carnet de bord.
  • Un paratonnerre posé « en kit » sur un vieux réservoir peut créer de nouveaux points d’inflammation : il faut une analyse spécifique au site.
  • La meilleure protection reste de limiter la présence d’atmosphères explosives (ATEX) en amont.

Table des matières

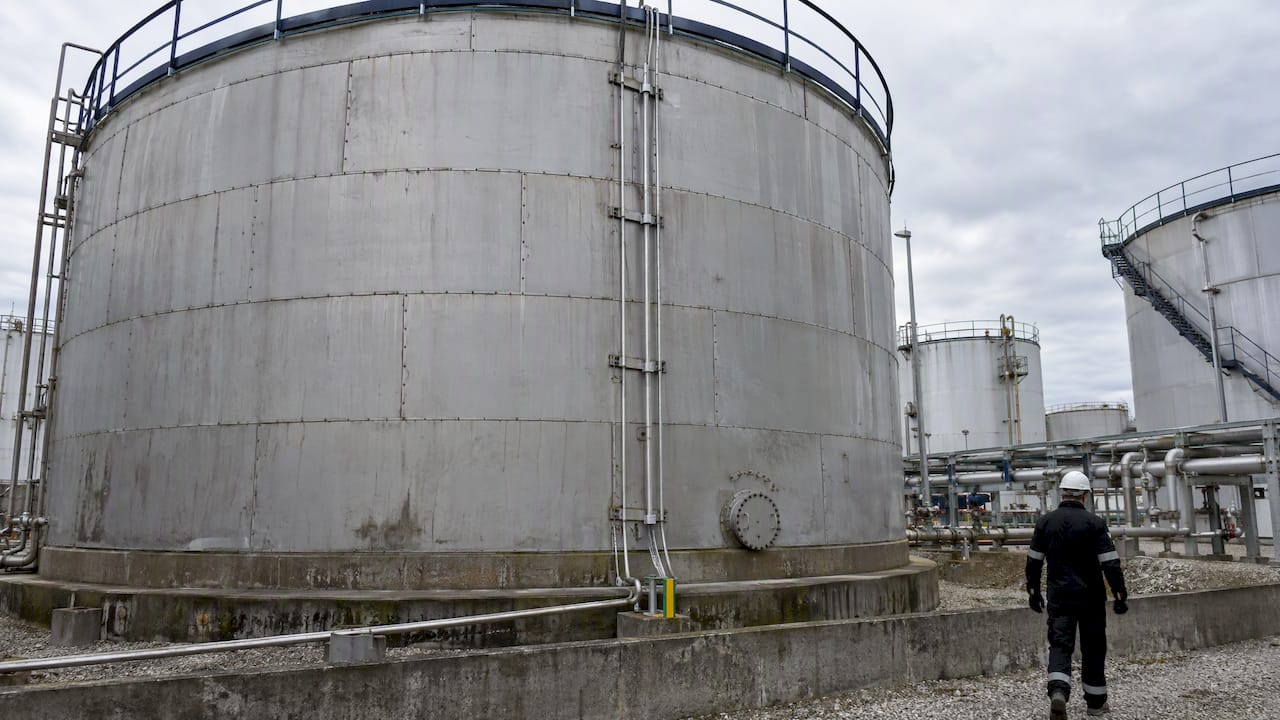

Pourquoi la foudre est un sujet à part pour les réservoirs

Un réservoir en acier est naturellement un bon conducteur. On pourrait croire que la foudre s’écoule sans dommage jusqu’au sol. Le danger vient d’ailleurs : de la présence de vapeurs inflammables à proximité immédiate de la tôle, des évents et des joints.

Une étude quantitative sur l’impact direct de la foudre sur les réservoirs à toit flottant externe retient deux modes de défaillance principaux : la perforation de la robe par le plasma de foudre et l’arc aux parties mécaniques discontinues, tels les shunts du toit flottant. Dans les deux cas, une étincelle ou un point chaud peut enflammer les vapeurs. Les réservoirs de grand diamètre y apparaissent particulièrement exposés lors d’un impact direct.

Le sujet dépasse la seule foudre directe. Les pratiques recommandées de l’industrie pétrolière, comme la recommandation API sur les inflammations dues à l’électricité statique, à la foudre et aux courants vagabonds, traitent ces trois origines ensemble. Une stratégie sérieuse relie donc protection foudre, mise à la terre et liaisons équipotentielles. Isoler l’un de ces volets laisse des sources d’inflammation ouvertes.

Les points sensibles d’un réservoir

Point du réservoirRisqueMesure à examiner
Robe et tôles de toitPerforation par l’arc de foudre selon l’épaisseur et le type de toitVérification de l’état initial et des épaisseurs dans l’étude technique
Toit flottant et joint périphériqueArcs entre toit et robe, vapeurs dans l’espace annulaireContinuité électrique par shunts, contrôle de leur état
Évents et soupapesMélange inflammable en sortiePosition de la zone ATEX, dispositifs de protection adaptés
Tuyauteries et accessoiresSurtensions et courants circulant entre équipementsLiaisons équipotentielles, protection contre les surtensions
Prises de terreRésistance trop élevée, corrosion, mauvaise interconnexionMesures périodiques, interconnexion du réseau de terre

Ce tableau est un repère de lecture, pas une prescription. Les valeurs et dispositions se fixent site par site, dans l’étude technique.

Le cadre réglementaire pour les ICPE

En France, la première réglementation sur le risque foudre remonte à l’arrêté du 28 janvier 1993. Elle a été abrogée en 2008. Selon l’Ineris, c’est l’arrêté du 4 octobre 2010 (section III) qui est aujourd’hui en vigueur. Il s’applique aux installations classées soumises à autorisation. Le préfet peut aussi le rendre applicable à d’autres installations soumises à autorisation lorsqu’une agression par la foudre peut présenter un risque, comme le rappelle l’arrêté du 28 février 2022 qui a modifié le texte de 2010.

La logique tient en trois temps.

  1. L’analyse du risque foudre (ARF). Elle s’appuie sur la norme NF EN 62305-2 et identifie les structures et équipements dont la défaillance pourrait provoquer un événement dangereux. Elle établit si une protection est nécessaire, et à quel niveau. L’Ineris la décrit dans sa fiche de lecture d’une ARF.
  2. L’étude technique (ET). Si l’ARF conclut à un besoin, l’étude technique définit précisément les systèmes de protection et de prévention : captation, descentes, terres, parafoudres, mesures de prévention.
  3. L’installation, puis la vérification périodique. Les équipements sont posés conformément à l’étude, puis contrôlés pour rester dans l’état qu’elle a défini.

Ce que dit le texte sur la vérification

Selon l’arrêté de 2022, la vérification doit s’assurer que les composants fonctionnent et restent conformes à la conception d’origine. Elle doit aussi être réalisée dans un délai d’un mois après un impact de foudre connu. Les procédures de vérification sont consignées dans une notice de vérification et de maintenance. Le respect des normes NF EN 62305-3, NF EN 62305-4 ou NF C 17-102 est reconnu comme répondant à ces exigences.

Le carnet de bord est le point que les exploitants négligent le plus. L’Ineris le présente comme la preuve que l’installation reste dans l’état défini par l’étude technique. Sans traçabilité, une installation pourtant en bon état est difficile à défendre lors d’une inspection.

Pour les professionnels, la qualification Qualifoudre encadre les prestataires de l’ARF et de l’étude technique. L’Ineris publie une note d’information sur les critères d’acceptation des composants des systèmes de protection selon la série NF EN 62561. Elle est utile pour contrôler les références de matériel proposées sur votre chantier.

Réservoirs à toit fixe ou à toit flottant : ce qui change

Dans un réservoir à toit fixe, la question centrale est le volume gazeux au-dessus du liquide et la gestion des évents. Dans un réservoir à toit flottant, le toit se déplace avec le niveau du produit. Un espace annulaire subsiste entre le toit et la robe, obturé par un système d’étanchéité.

L’Ineris, dans sa synthèse sur le toit flottant, indique que l’écoulement des charges électrostatiques et la mise à la terre du toit sont assurés par des lames d’acier inoxydable souples, réparties régulièrement entre le toit et les patins métalliques. Ce sont ces liaisons qui doivent rester continues et en bon état. Quand un courant de foudre traverse cette zone, une liaison défaillante devient un point d’arc, au contact de vapeurs.

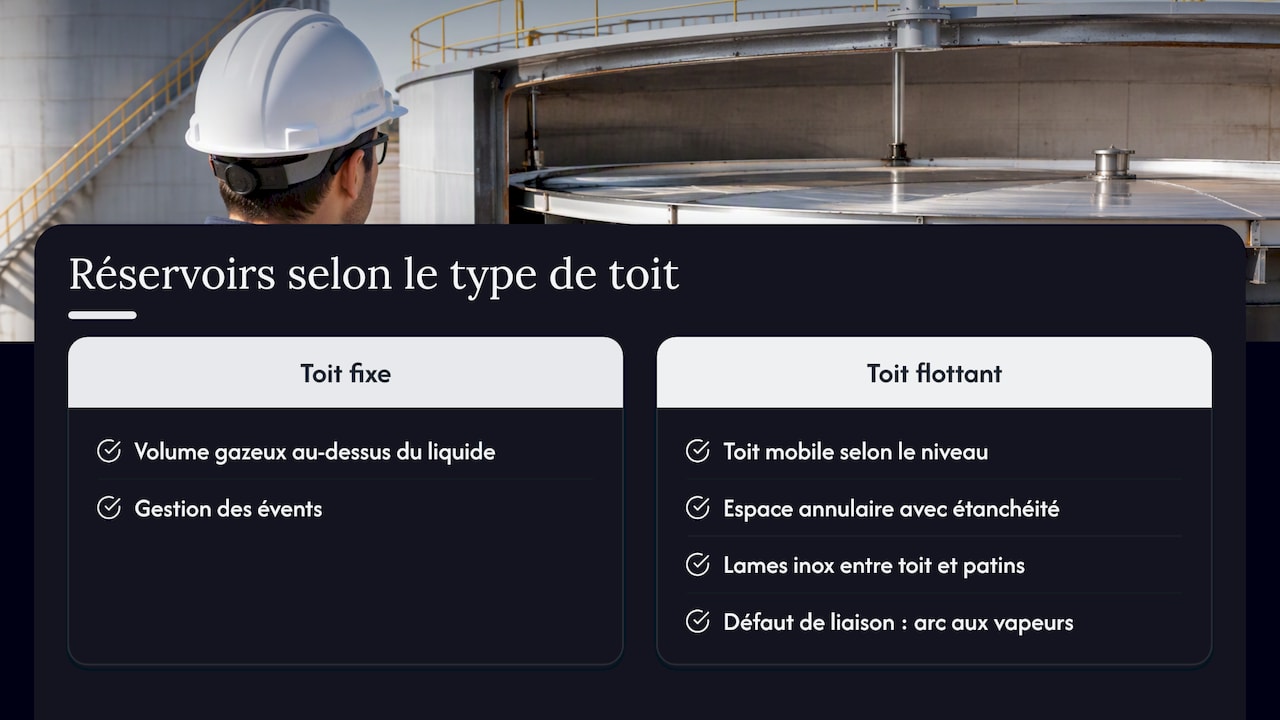

Comparaison des toits fixes et flottants de réservoirs

C’est l’angle mort le plus fréquent : on dimensionne des pointes captatrices au sommet du site et on oublie ces discontinuités mécaniques. Une protection externe, aussi performante soit-elle, ne compense pas une continuité électrique rompue entre le toit et la robe.

Anciens réservoirs : éviter la solution « prête à poser »

Pour les stockages d’hydrocarbures anciens, des lignes directrices publiées sur l’évaluation et la réduction du risque foudre invitent à comparer la conception d’origine avec les référentiels actuels, comme la NF EN 62305 ou l’API 545. Elles soulignent qu’une solution standard ajoutée après coup peut se révéler insuffisante, voire dangereuse. Des pointes captatrices placées sans analyse peuvent créer de nouveaux points d’inflammation au lieu de réduire le risque.

La démarche utile se déroule ainsi :

  1. Reconstituer le dossier du réservoir : matériaux, épaisseurs, type de toit, état des joints et des liaisons.
  2. Cartographier les zones ATEX et les points d’émission de vapeurs.
  3. Mesurer l’état du réseau de terre et son interconnexion avec les autres ouvrages.
  4. Identifier les écarts avec les référentiels actuels.
  5. Définir des mesures adaptées au site, si possible sans arrêt d’exploitation.

Réduire d’abord la présence d’ATEX

La protection foudre n’est qu’une barrière parmi d’autres. L’INRS rappelle que, pour prévenir une explosion, la priorité est d’empêcher la formation de l’atmosphère explosive. À défaut, il faut éliminer les sources d’inflammation et limiter les effets d’une explosion éventuelle.

Pour un parc de stockage, cela passe par la maîtrise des émissions de vapeurs, la ventilation et l’étanchéité des équipements. Moins l’atmosphère inflammable est présente autour du réservoir, moins la foudre a de chances d’enclencher un scénario grave. L’ARF doit donc dialoguer avec l’étude de dangers du site, pas la remplacer.

Notre point de vue : un projet de protection se construit sur l’analyse

Chez Indelec, nous défendons une idée simple : la protection foudre d’un réservoir n’est pas un produit que l’on commande sur catalogue. C’est le résultat d’une analyse. L’ARF dit si la protection est nécessaire. L’étude technique la dimensionne. L’installation la met en œuvre. La maintenance la fait durer.

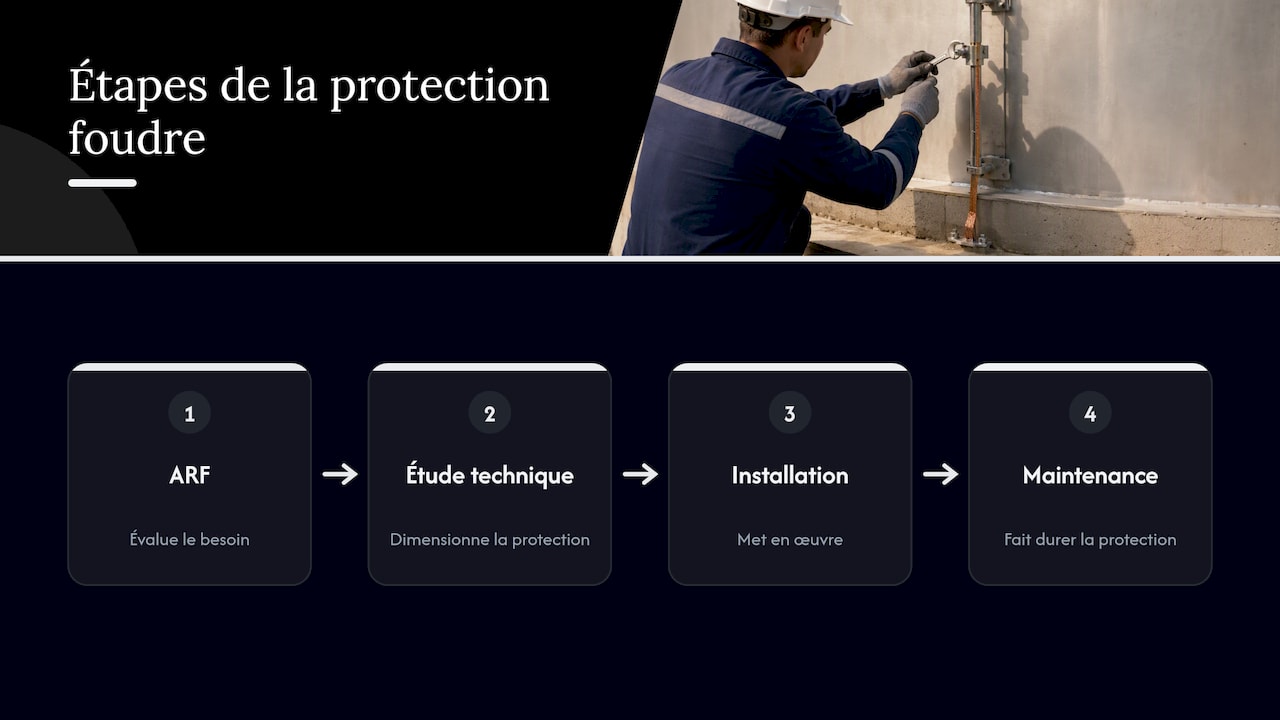

Notre point de vue : un projet de protection se construit sur l'analyse — overview diagram

Nous voyons souvent la même confusion chez les exploitants : confondre l’ARF avec l’achat d’un équipement. L’ARF est une étude stratégique, et le matériel n’en est que la conséquence. Selon le site, les mesures peuvent aller d’une amélioration de la mise à la terre à un dispositif de captation plus élaboré, comme l’indique l’Ineris. Il n’existe pas de réponse unique.

Notre expérience repose sur plus de 280 000 installations dans 80 pays, sur une certification Qualifoudre systématique et sur un centre de R&D dédié. Pour des sites industriels, nous pensons que le bon réflexe est de traiter d’un seul tenant l’analyse, les terres, la captation, les protections contre les surtensions et le suivi dans le temps, avec des équipes formées aux interventions en hauteur et en contexte réglementé.

— INDELEC

Les erreurs à éviter sur un parc de stockage

  • Réduire le projet à un paratonnerre. Les liaisons équipotentielles, les terres et les parafoudres font partie de la solution.
  • Oublier les shunts et les joints. Un toit flottant dont les liaisons sont dégradées reste vulnérable, quelle que soit la captation.
  • Ne pas vérifier après un orage marquant. Après un impact connu, le contrôle doit avoir lieu dans le mois.
  • Laisser le carnet de bord vide. Chaque vérification, chaque réparation et chaque modification du site doivent y figurer.
  • Ne pas réactualiser l’ARF. Une extension du parc, un changement de produit stocké ou de zonage ATEX modifie les hypothèses de départ.
  • Négliger les composants. Les éléments d’un système doivent répondre aux normes de la série NF EN 62561.

Pour approfondir la méthode, nous avons détaillé la démarche dans notre guide de l’analyse du risque foudre pour l’industrie et dans notre guide d’audit des risques foudre selon l’IEC 62305-2. Pour le suivi, notre checklist sécurité foudre propose des points de contrôle concrets, et nos bons gestes en cas d’orage sur les sites industriels et ICPE s’adressent aux équipes d’exploitation.

Comment Indelec peut vous accompagner

Si vous exploitez des réservoirs métalliques, notre offre couvre la chaîne complète : analyse du risque foudre, étude technique, installation, vérification et maintenance. Nous intervenons aussi sur les prises de terre profondes, utiles lorsque la résistance du sol complique la mise à la terre d’un site. Notre gamme comprend également des paratonnerres, des conducteurs de descente, des compteurs de coups de foudre et la protection contre les surtensions. Les tarifs ne sont pas publiés : ils dépendent du site et de l’étude. Pour cadrer votre besoin, partez de la page services ou de notre site.

FAQ

L’ARF est-elle obligatoire pour un réservoir métallique ?

Elle l’est pour les installations classées soumises à autorisation relevant de l’arrêté du 4 octobre 2010. Le préfet peut aussi l’imposer à d’autres installations soumises à autorisation lorsqu’une agression par la foudre peut y créer un risque. Pour votre cas, vérifiez votre arrêté préfectoral et échangez avec un prestataire qualifié.

Un réservoir en acier est-il protégé par sa propre structure ?

Non, pas de façon suffisante par principe. La robe conduit bien le courant, mais l’arc peut perforer la tôle ou jaillir aux discontinuités, comme les shunts d’un toit flottant, au contact de vapeurs inflammables. Seule l’analyse du site dit quelles mesures sont nécessaires.

À quelle fréquence faut-il vérifier la protection foudre ?

La vérification est périodique, selon la notice de vérification et de maintenance du site, et elle doit aussi avoir lieu dans le mois suivant un impact connu. Les résultats se consignent dans le carnet de bord. La fréquence précise découle de l’étude technique et de la réglementation applicable.

Peut-on ajouter un paratonnerre sur un ancien réservoir sans étude ?

Ce n’est pas conseillé. Sur un stockage ancien, une pointe captatrice ajoutée sans analyse peut créer un nouveau point d’inflammation. Il faut d’abord comparer la conception d’origine aux référentiels actuels, puis définir des mesures adaptées au site.
