La règle de base tient en une phrase : la pointe de captage doit dépasser d’au moins 2 mètres tous les points hauts de la toiture, ou, sur les bâtiments étendus, un paratonnerre à dispositif d’amorçage doit être positionné au point dominant de la structure. Ce point de capture doit ensuite être relié à une prise de terre affichant une résistance inférieure à 10 Ω via deux descentes minimum. Aucune installation ne se décide sans étude de site préalable, résistivité du sol et contraintes d’urbanisme comprises.

En bref:

  • La pointe de captage doit dépasser d’au moins 2 mètres tous les points hauts de la toiture, ou un dispositif d’amorçage doit couvrir le point dominant si le bâtiment est étendu.
  • L’emplacement doit respecter une résistance de la prise de terre inférieure à 10 Ω, avec deux descentes minimum, et tenir compte des contraintes structurelles, de l’accessibilité et des distances aux matériaux inflammables.
  • La zone de protection dépend du type de paratonnerre : PDA pour un rayon large, cage maillée pour une couverture périmétrique continue, en adaptant à la géométrie du bâtiment et en évitant les zones d’ombre.
  • Une étude préalable du site, incluant résistivité du sol, topographie et règles urbanistiques, est indispensable avant toute installation pour garantir la conformité et la performance.
  • La fixation sur site doit prendre en compte la compatibilité du support, la facilité d’entretien, et une localisation précise pour assurer à la fois sécurité, efficacité et maintenance facile.
Indelec
Étudiez votre protection foudre
Indelec vous accompagne avec des solutions de protection foudre, de l’étude technique à l’installation et à la maintenance.

Découvrir Indelec

Table des matières

Comprendre la zone de protection : comment le type de paratonnerre dicte l’emplacement

Choisir un emplacement paratonnerre sans comprendre la zone de protection revient à poser un extincteur au hasard dans un entrepôt.

Un paratonnerre à dispositif d’amorçage (PDA) élargit ce rayon grâce à une avance à l’amorçage mesurée en microsecondes, ce qui autorise une couverture plus large depuis un seul point haut. Une cage maillée, elle, ne cherche pas à capter la foudre à un point unique : elle enveloppe le bâtiment d’un réseau de conducteurs qui répartit le risque sur toute la structure, une approche fréquente sur le patrimoine classé ou les façades complexes.

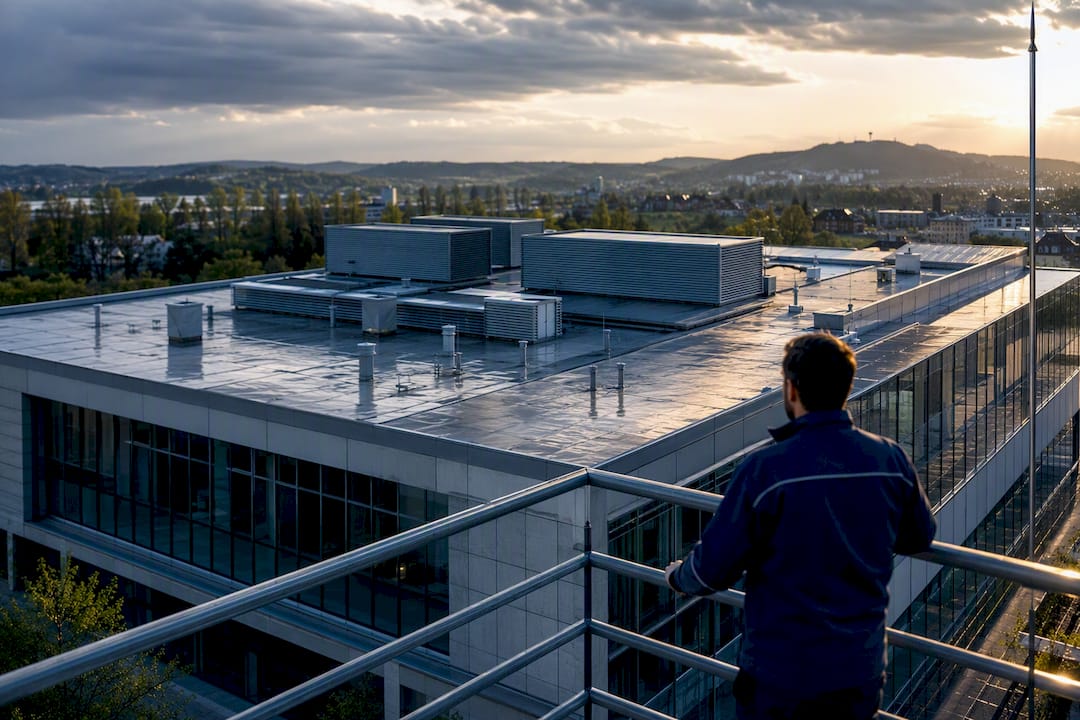

Convertir ce rayon théorique en emplacement réel suppose de repérer les arêtes de toiture, les angles saillants et les points hauts qui dépassent le plan général. Un pignon, une cheminée, une superstructure technique : chacun de ces éléments modifie le tracé du cône de protection et peut créer une zone d’ombre.

  • Tige simple : couverture limitée, adaptée aux petites toitures compactes ou aux points hauts isolés.
  • PDA : rayon élargi depuis un mât unique, pertinent sur les toitures étendues ou complexes.
  • Cage maillée : couverture périmétrique continue, utile sur bâtiments patrimoniaux ou façades irrégulières.

Sur un bâtiment industriel de grande emprise, un seul point de capture, même performant, ne suffit presque jamais. Les limites physiques de portée imposent souvent d’installer plusieurs pointes ou de combiner un PDA central avec des dispositifs complémentaires sur les ailes du bâtiment.

Comment fixer précisément la position de la pointe ou du mât ?

Une fois la zone de protection comprise, reste à traduire ces principes en décision de terrain. Voici la démarche que suivent la plupart des bureaux d’études pour verrouiller l’emplacement paratonnerre définitif.

  1. Repérer le point culminant du bâtiment. C’est la référence à partir de laquelle tout se calcule : cheminée, souche de ventilation, pignon ou acrotère le plus haut.
  2. Appliquer la règle des 2 mètres. La pointe de captage doit dépasser d’au moins 2 mètres les éléments de toiture qu’elle protège, une exigence pratique reprise par la documentation technique française.
  3. Choisir entre faîtage, arête ou mât déporté. Sur une toiture simple, la pointe se pose au faîtage ; sur une toiture complexe ou très étendue, un mât déporté, parfois haubané, permet de couvrir un point dominant sans multiplier les percements.
  4. Recenser les équipements sensibles. Panneaux photovoltaïques, antennes, chaudières, extracteurs : chacun doit rester dans le cône de protection, jamais en zone d’ombre, et jamais à une distance qui favoriserait un amorçage latéral.
  5. Identifier les matériaux combustibles proches. Bardage bois, toiture chaume ou stockage de matières inflammables imposent des distances de sécurité renforcées entre conducteurs et surfaces sensibles.
  6. Vérifier l’accessibilité pour la maintenance. Un mât inaccessible ou un regard de visite enterré sous une terrasse condamne les contrôles futurs.

Conseil de pro :Avant de fixer un point d’ancrage, vérifiez toujours la nature du support. Un acrotère fissuré ou une charpente déjà fragilisée par l’âge ne supportera pas les efforts mécaniques d’un mât haubané, même léger.

L’accessibilité n’est pas un détail esthétique. Un installateur qui doit démonter un faux plafond ou louer une nacelle à chaque contrôle annuel finit par coûter plus cher qu’un emplacement pensé dès le départ pour l’entretien.

Quelles normes vérifier avant d’implanter un paratonnerre ?

Trois textes structurent la réglementation applicable en France : la norme NFC 17-102 pour les paratonnerres à dispositif d’amorçage, la norme NF EN 62305 pour l’approche par cage maillée et l’analyse du risque foudre, et la norme NF C 15-100 pour les liaisons électriques internes du bâtiment. Ces textes s’articulent avec des arrêtés ministériels consultables sur Legifrance pour les installations réglementées.

L’installation devient obligatoire dans plusieurs cas précis : immeubles de grande hauteur (IGH), certains établissements recevant du public (ERP), installations classées pour la protection de l’environnement (ICPE) présentant un risque particulier, ainsi que des ouvrages spécifiques comme les clochers ou les silos agricoles. Pour une maison individuelle, l’installation reste recommandée plutôt qu’obligatoire, selon la zone d’exposition et la configuration du terrain.

Au-delà du texte de référence, plusieurs exigences techniques conditionnent la conformité :

  • Un compteur de coups intercalé sur la descente principale pour tout PDA, permettant de vérifier les impacts réels.
  • Un regard de visite accessible pour les contrôles périodiques de la prise de terre.
  • Une attestation de conformité délivrée après installation, document réclamé par les assureurs en cas de sinistre.

Quand le bâtiment se trouve en secteur protégé, le plan local d’urbanisme et l’avis de l’architecte des Bâtiments de France peuvent imposer des solutions esthétiques particulières, mât discret, teinte spécifique, tracé masqué, plutôt que la solution techniquement la plus simple.

La mise à la terre et le tracé des descentes changent-ils l’emplacement idéal ?

Un emplacement séduisant en toiture ne vaut rien si le sol qui l’accompagne ne permet pas une dissipation correcte du courant de foudre. L’objectif normatif reste une résistance de terre inférieure à 10 Ω, et ce chiffre conditionne directement le choix du point d’implantation au sol.

Trois configurations reviennent le plus souvent chez les installateurs : la patte-d’oie, qui déploie des conducteurs enterrés en étoile depuis le pied de descente ; les piquets triangulés, plantés en triangle pour multiplier les points de contact avec le sol ; et les piquets alignés, plus simples à poser mais moins efficaces sur sol sec.

  • Deux descentes minimum, réparties sur des façades différentes, pour répartir le courant et réduire le risque en cas d’obstruction d’un conducteur.
  • Section de conducteur adaptée au matériau (cuivre ou aluminium) et à la classe de protection retenue.
  • Un regard de visite et une borne de coupure à chaque pied de descente, avec protection mécanique sur les deux premiers mètres exposés aux chocs.
  • Distance minimale à respecter par rapport aux canalisations de gaz, et vigilance sur la compatibilité électrochimique entre métaux différents pour éviter la corrosion galvanique.

Ces contraintes rejaillissent directement sur le choix de l’emplacement en toiture : une descente qui devrait traverser une façade encombrée de baies vitrées, ou aboutir sur un sol rocheux impossible à piquer, oblige souvent à repenser tout le schéma d’implantation plutôt que de forcer un tracé impraticable.

Que révèle une étude de site avant de fixer l’emplacement définitif ?

Aucun installateur sérieux ne fixe un emplacement sans étude de site préalable. Cette étude combine plusieurs mesures qui, ensemble, orientent le dimensionnement complet de l’installation.

  1. Mesurer la résistivité du sol, idéalement en période sèche pour obtenir la valeur la plus défavorable et dimensionner la prise de terre en conséquence, sans être pris au dépourvu lors d’un été particulièrement sec.
  2. Relever la topographie du toit pour identifier les obstacles, les points hauts réels et les chemins probables d’écoulement de l’eau, qui influencent aussi le comportement électrique en surface.
  3. Vérifier les règles d’urbanisme locales, PLU et avis ABF le cas échéant, avant de déposer une déclaration préalable si la commune l’exige.
  4. Rédiger un rapport d’étude complet incluant analyse du risque, plan d’implantation proposé et recommandations d’électrodes.

Le coût de cette étude de site tourne en général entre 100 € et 400 € selon la complexité du terrain et du bâtiment, une dépense modeste comparée au coût d’une reprise complète de descentes mal tracées.

Un mauvais emplacement compromet-il l’entretien futur ?

Un emplacement pensé uniquement pour l’efficacité de captage, sans se soucier de l’accès futur, se paie cher dès la première visite de contrôle. Les vérifications à planifier incluent la mesure périodique de la résistance de terre, le relevé du compteur de coups sur les PDA et l’inspection visuelle des fixations, conducteurs et joints de dilatation.

La fréquence recommandée reste annuelle pour la plupart des installations, avec un contrôle supplémentaire systématique après tout orage identifié comme violent dans la zone. Un regard de visite enterré sous un massif de fleurs ou un mât fixé sans dégagement pour une échelle transforme chaque contrôle en chantier.

Conseil de pro :Prévoyez systématiquement un accès sécurisé au pied de chaque descente dès la conception. Un regard de visite condamné coûte souvent plus cher à débloquer qu’à installer correctement la première fois.

Comment Indelec détermine l’emplacement optimal sur le terrain

Depuis 1955, Indelec conçoit et installe des systèmes de protection contre la foudre en s’appuyant sur un centre de recherche et développement dédié, à l’origine notamment du Prevectron 3, un paratonnerre à dispositif d’amorçage conçu selon une démarche d’éco-conception.

Sur chaque projet, des équipes spécialisées suivent une logique similaire à celle détaillée plus haut : étude de site avec mesure de résistivité, identification du point dominant, calcul du rayon de protection nécessaire, puis validation du tracé de descentes compatible avec la structure existante. Les livrables types comprennent un rapport d’étude, un plan de descente détaillé, une attestation de conformité et les mesures de résistance de terre relevées sur site.

Le critère qui prime presque toujours dans ces arbitrages, c’est la combinaison entre couverture réelle et faisabilité de mise à la terre. Un emplacement théoriquement parfait mais posé sur un sol rocheux impossible à piquer correctement finit toujours par céder la place à une solution plus pragmatique, quitte à ajuster légèrement le rayon de protection visé.

Ce que le terrain enseigne que les normes ne disent pas

Les tensions entre performance technique et contraintes patrimoniales reviennent sans cesse sur le terrain. Un clocher classé ou une façade en pierre de taille imposent souvent une solution discrète, mât fin, teinte assortie à la couverture, conducteurs dissimulés en descente arrière, plutôt que l’installation la plus visible mais la plus simple à poser.

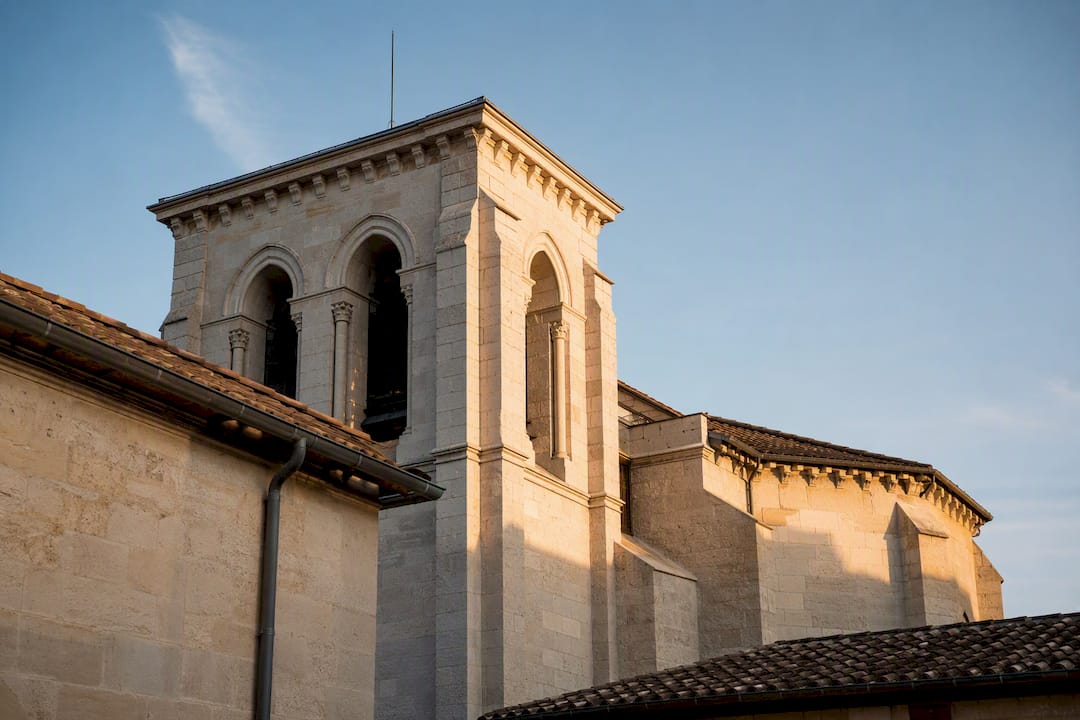

Mât discret intégré dans un clocher historique

Les sols difficiles, granitiques ou très secs une bonne partie de l’année, obligent régulièrement à multiplier les piquets ou à opter pour des solutions de prise de terre profonde plutôt que de s’acharner sur une configuration classique qui ne descendra jamais sous les 10 Ω visés.

Le choix entre un seul gros PDA et plusieurs points de captage plus modestes dépend surtout de la géométrie du bâtiment. Sur une toiture très découpée, avec plusieurs ailes et niveaux différents, mieux vaut souvent répartir la protection que de tout faire porter sur un mât unique, même puissant. Un dispositif surdimensionné mais mal réparti laisse des zones d’ombre qu’aucune fiche technique ne révèle avant l’orage suivant.

— INDELEC

Indelec accompagne l’étude et l’installation de votre protection foudre

Indelec conçoit ce que la plupart des propriétaires découvrent trop tard : l’emplacement d’un paratonnerre ne se décide pas sur plan, il se valide sur site, avec des mesures réelles de résistivité et un calcul précis du rayon de protection nécessaire.

Indelec

Nos équipes réalisent l’étude de site complète, installent le Prevectron 3 ou une solution à cage maillée selon la configuration du bâtiment, posent les prises de terre profondes nécessaires pour tenir sous les 10 Ω requis, puis délivrent l’attestation de conformité réclamée par les assureurs. La protection contre la foudre chez Indelec couvre l’ensemble du cycle : diagnostic, installation, mesures de contrôle et maintenance préventive dans la durée. Pour un bâtiment industriel, tertiaire ou une infrastructure publique, demandez une étude de site à Indelec avant de fixer le moindre point d’ancrage.

Sources

Questions fréquentes

Quelles règles respecter pour installer un paratonnerre ?

L’installation suit la norme NFC 17-102 pour les dispositifs à amorçage ou la NF EN 62305 pour les cages maillées, avec une pointe dépassant d’au moins 2 mètres les points hauts et une prise de terre inférieure à 10 Ω.

Faut-il obligatoirement un paratonnerre sur sa maison ?

Non, l’installation reste recommandée plutôt qu’obligatoire pour une maison individuelle, selon la zone d’exposition et la configuration du terrain. L’obligation s’applique surtout aux IGH, ERP et ICPE présentant un risque spécifique.

Dans quelle zone doit-on installer un paratonnerre ?

Il doit couvrir le point culminant du bâtiment avec un rayon de protection suffisant, la pointe ou le PDA étant positionné pour que son cône englobe tous les éléments de toiture, sans zone d’ombre sur les équipements sensibles.

Où faut-il placer un parafoudre par rapport au paratonnerre ?

Le parafoudre se place au niveau du tableau électrique, en protection interne contre les surtensions, alors que le paratonnerre capte l’impact direct en toiture ; les deux fonctionnent en complément, jamais en substitution l’un de l’autre.
