Dispositif de détection foudre : rôle, normes et pratiques
TL;DR:
- Les compteurs d’impacts de foudre enregistrent chaque impact pour assurer la traçabilité et la conformité réglementaire.
- La norme NF C 17-102 impose la pose de compteurs d’impacts sur certains sites sensibles comme SEVESO ou data centers.
- Les dispositifs communicants permettent une alerte en temps réel, facilitant la maintenance préventive et la gestion centralisée.
Entre 400 000 et 700 000 impacts de foudre frappent le sol français chaque année, et plus de 25 millions aux États-Unis engendrent environ 10 milliards de dollars de dommages annuels. Pour un gestionnaire d’infrastructure industrielle, chaque impact non détecté représente une faille dans la traçabilité, un risque de défaillance matérielle et une non-conformité réglementaire potentielle. Cet article vous explique ce qu’est concrètement un dispositif de détection foudre, comment il fonctionne, quelles normes s’appliquent à votre site, et comment organiser une maintenance efficace après chaque impact.
Table des matières
- Définition et fonctionnement d’un dispositif de détection foudre
- Les impératifs réglementaires et normes applicables
- Technologies communicantes et évolution des dispositifs
- Processus de maintenance et exploitation post-impact
- Notre perspective sur la détection foudre : ce que la pratique révèle
- Solutions professionnelles : aller plus loin avec la détection foudre
- Foire aux questions sur la détection foudre
Points Clés
| Point | Détails |
|---|---|
| Traçabilité indispensable | Le suivi des impacts de foudre assure la sécurité et la conformité des sites sensibles. |
| Conformité réglementaire | Respecter les normes NF C 17-102 et IEC 62305 est primordial pour toute infrastructure à risque. |
| Technologies communicantes | Les dispositifs connectés réduisent la maintenance et accélèrent la gestion post-impact. |
| Maintenance post-impact | Contrôler la terre après chaque impact limite le risque de défaillance future. |
Définition et fonctionnement d’un dispositif de détection foudre
La confusion entre différents équipements de protection foudre est fréquente sur le terrain. Pourtant, chaque dispositif joue un rôle très précis dans la chaîne de protection de votre installation.
Ce qu’est un compteur d’impacts de foudre

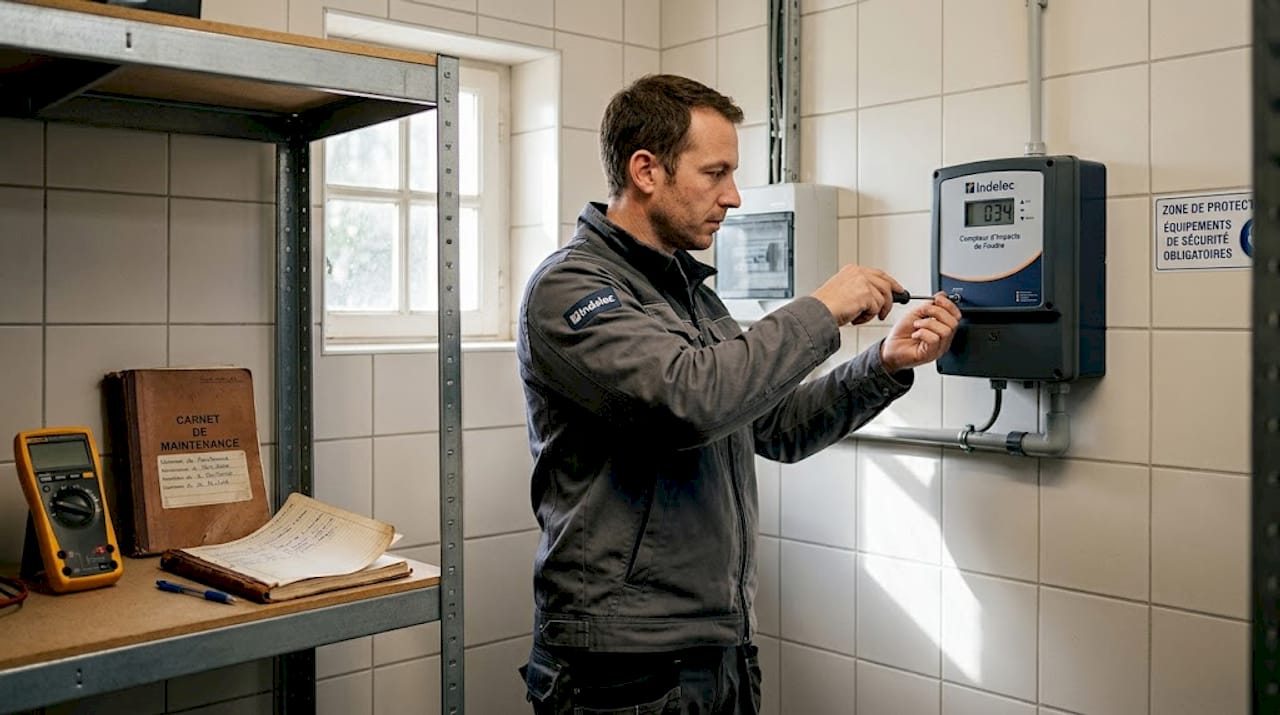

Un dispositif de détection foudre est un compteur d’impacts conçu pour enregistrer chaque passage de courant foudre dans le conducteur de descente de votre paratonnerre. Son rôle central est d’assurer la traçabilité et de déclencher les procédures de maintenance post-impact. Sans cet enregistrement, vous ne savez tout simplement pas si votre installation a été frappée, ni combien de fois.
Le principe de fonctionnement repose sur la détection électromagnétique par induction. Lorsque la foudre frappe le paratonnerre, un courant impulsionnel très élevé circule dans le conducteur de descente. Le capteur du compteur détecte le champ magnétique généré par ce courant sans couper le conducteur, ce qui garantit l’intégrité électrique de la descente à tout moment. C’est une différence technique fondamentale par rapport à d’autres types de capteurs qui nécessitent une interruption du circuit.
L’installation type se fait directement sur le conducteur de descente, entre le paratonnerre et la prise de terre. Le capteur est positionné autour du conducteur, sans modification ni soudure sur le câble porteur. Ce montage non invasif permet une mise en service rapide et une vérification visuelle immédiate du compteur à chaque visite de contrôle.
Données clés : La France enregistre entre 400 000 et 700 000 impacts au sol par an. Chaque impact sur une infrastructure non surveillée peut engendrer des arrêts de production, des dommages matériels et des sanctions réglementaires.

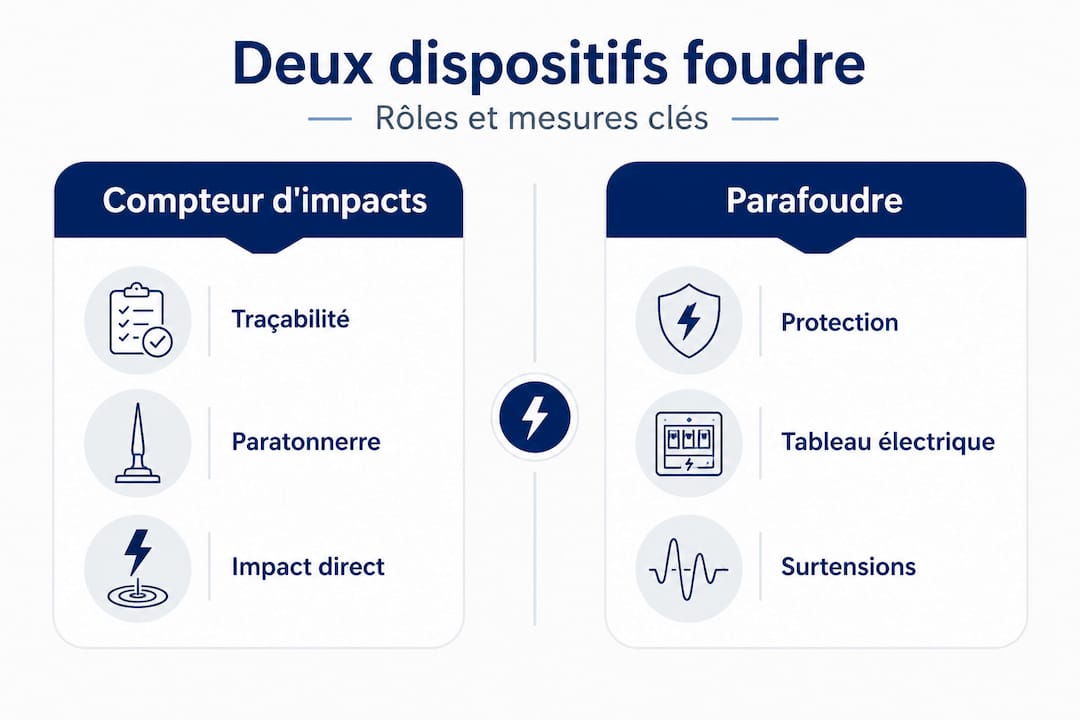

Différence entre détecteur d’impacts et parafoudre
Voici un point que beaucoup de responsables techniques confondent encore en 2026. Le parafoudre et le détecteur d’impacts n’ont ni la même fonction, ni le même emplacement dans l’installation.
| Équipement | Rôle principal | Emplacement | Ce qu’il mesure |
|---|---|---|---|
| Compteur d’impacts | Traçabilité des impacts directs | Sur le conducteur de descente | Nombre et intensité des impacts |
| Parafoudre (DPS) | Protection contre les surtensions | Sur les circuits électriques | Surtensions transitoires |
| Paratonnerre | Capture et écoulement de la foudre | En toiture ou mât | Ne mesure rien |

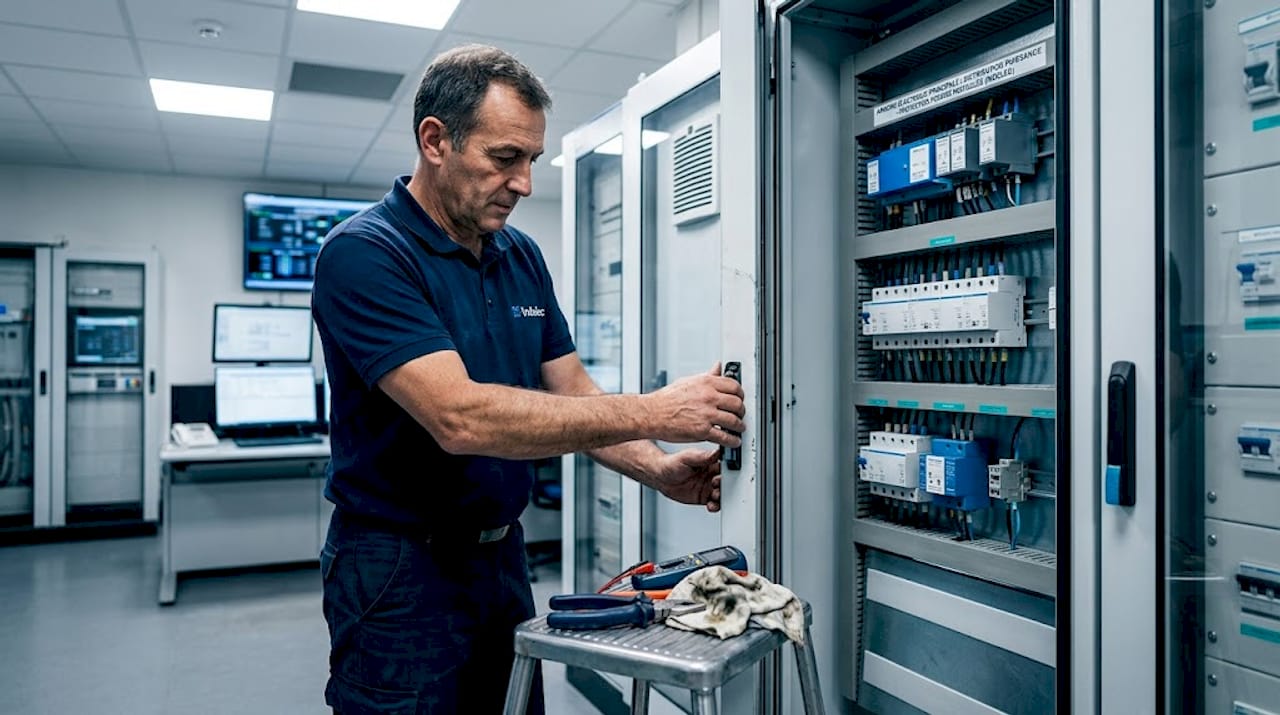

Le parafoudre, également appelé dispositif de protection contre les surtensions (DPS), intervient dans les tableaux électriques pour absorber les pics de tension induits par la foudre ou d’autres phénomènes. Le compteur d’impacts, lui, se place en amont, sur la descente physique du paratonnerre. Les deux sont complémentaires, mais leurs rôles ne se substituent pas l’un à l’autre.
Pour approfondir la gestion de votre mise en conformité, consultez nos conseils sur la conformité foudre adaptés aux contraintes industrielles.
Caractéristiques essentielles d’un compteur d’impacts :
- Comptage automatique sans intervention manuelle
- Résistance aux conditions climatiques extrêmes (IP65 ou supérieur)
- Aucune source d’alimentation externe nécessaire pour les modèles passifs
- Lecture directe sur afficheur mécanique ou numérique
- Compatible avec tous types de conducteurs de descente (cuivre, acier galvanisé, aluminium)
Les impératifs réglementaires et normes applicables
Comprendre le fonctionnement technique ne suffit pas. Respecter la réglementation est une obligation légale sur de nombreux types de sites, et le dispositif de détection foudre en est un élément central.
Cadre normatif en vigueur
Deux normes structurent l’ensemble des obligations en matière de protection foudre pour les installations industrielles et commerciales en France :
- NF C 17-102 (2011) : norme française spécifique aux paratonnerres à dispositif d’amorçage (PDA). Elle encadre la conception, l’installation et la maintenance des systèmes de protection, incluant l’obligation de traçabilité par compteur d’impacts.
- IEC 62305 : norme internationale couvrant l’évaluation du risque foudre, les systèmes de protection et les mesures de protection des équipements électroniques et électriques.
Ces deux référentiels s’appliquent conjointement selon les types d’installations. La conformité à la sécurité et conformité foudre n’est pas facultative sur les sites à risques.
Obligations par type d’infrastructure
L’obligation de traçabilité selon la norme NF C 17-102:2011 est particulièrement stricte pour les installations classées. Voici un tableau récapitulatif des principales obligations :
| Type d’infrastructure | Obligation principale | Périodicité de vérification |
|---|---|---|
| Sites SEVESO seuil haut | Compteur obligatoire, registre des impacts | Annuelle |
| ICPE soumises à autorisation | Analyse du risque foudre + traçabilité | Tous les 2 ans |
| Data centers et salles serveurs | Protection complète + comptage impacts | Semestrielle recommandée |
| Sites de stockage d’hydrocarbures | Compteur obligatoire sur chaque descente | Annuelle |
| Bâtiments ERP de catégorie 1 et 2 | Analyse risque foudre obligatoire | Triennale |
Pour les sites SEVESO et ICPE, l’absence de compteur d’impacts constitue une non-conformité directement relevée lors des inspections de la DREAL (Direction Régionale de l’Environnement, de l’Aménagement et du Logement). Les conséquences vont de la mise en demeure à la suspension d’activité dans les cas les plus graves.
Procédure réglementaire post-impact en 3 étapes clés :
- Constatation et enregistrement : noter la date et le relevé du compteur immédiatement après la détection d’un impact, et consigner dans le registre de maintenance.
- Inspection technique : procéder à une vérification visuelle complète du système de protection foudre (paratonnerre, descentes, connexions, prise de terre) dans les 48 heures suivant l’impact.
- Remise en conformité et rapport : corriger toute anomalie constatée et produire un rapport d’intervention daté et signé, archivé pour présentation aux autorités de contrôle.
Conseil de pro : L’intégration d’un détecteur communicant génère automatiquement un horodatage à chaque impact, ce qui simplifie considérablement la constitution des dossiers de conformité réglementaire sans mobiliser vos équipes terrain à chaque alerte.
Pour une analyse personnalisée de vos obligations réglementaires, notre guide sur l’analyse du risque foudre industriel détaille les méthodes d’évaluation applicables à chaque type de site.
Technologies communicantes et évolution des dispositifs
Après les obligations légales, il est utile de s’intéresser à l’innovation technologique qui transforme concrètement la gestion opérationnelle du risque foudre sur les sites industriels.
Du compteur passif au dispositif connecté
Les premiers compteurs d’impacts étaient entièrement passifs : un chiffre s’incrémentait mécaniquement à chaque impact, et il fallait qu’un technicien se déplace physiquement pour lire le compteur. Ce modèle a deux limites évidentes : le délai d’information et le coût humain des rondes systématiques.
Les versions communicantes comme Contact@ir changent radicalement cette logique. Elles transmettent en temps réel les données d’impact via radio 868 MHz ou liaison IoT 4G, mesurent l’intensité en kiloampères, horodatent chaque événement et permettent une réduction des coûts de maintenance entre 60 et 70 % par rapport aux modèles passifs.
“La réduction des déplacements inutiles grâce aux versions communicantes représente entre 60 et 70 % d’économies sur les coûts de maintenance terrain pour les installations multi-sites.” Source : lpsfr.com
Avantages concrets des dispositifs communicants :
- Alerte immédiate par SMS ou email dès détection d’un impact
- Mesure précise de l’intensité de l’impact en kA pour prioriser les interventions
- Historique complet horodaté accessible depuis une interface web ou mobile
- Supervision centralisée de plusieurs sites depuis un tableau de bord unique
- Génération automatique de rapports pour les dossiers réglementaires
- Élimination des déplacements inutiles quand aucun impact n’est détecté
- Intégration possible avec les systèmes de GMAO (Gestion de Maintenance Assistée par Ordinateur)
Cas d’usage concrets en data center et industrie
Prenez l’exemple d’un data center opérant 24h/24. Un impact de foudre sur l’installation peut provoquer une surtension résiduelle, une variation de potentiel de terre ou endommager une liaison de mise à la terre. Sans dispositif communicant, vous ne savez pas qu’un impact s’est produit avant la prochaine ronde, qui peut intervenir des semaines plus tard. Avec un compteur connecté, l’alerte part immédiatement vers votre équipe de maintenance, qui peut évaluer à distance si l’intensité mesurée justifie une intervention urgente ou une vérification lors de la prochaine maintenance planifiée.
Dans une usine chimique classée SEVESO, chaque impact doit être consigné sans exception. Un dispositif communicant génère automatiquement le rapport nécessaire à la DREAL, avec l’horodatage et l’intensité mesurée, sans mobiliser un technicien pour une simple lecture de compteur.
Conseil de pro : Sur les sites sensibles avec plusieurs descentes de paratonnerre, installez un compteur communicant sur chaque descente et centralisez la supervision sur un tableau de bord unique. Vous identifiez ainsi quelle partie du bâtiment a été touchée, ce qui oriente directement votre inspection post-impact.
Pour une vision globale des stratégies de prévention des risques foudre sur des sites complexes, des guides opérationnels sont disponibles.
Processus de maintenance et exploitation post-impact
Une fois la détection opérée et l’alerte lancée, la rigueur des procédures de suivi est déterminante pour éviter les défaillances différées, souvent plus coûteuses que l’impact initial.
Étapes clés après un impact détecté
La maintenance post-impact est critique pour éviter les défaillances futures. Voici la procédure recommandée, structurée par ordre de priorité :
- Relever et consigner l’impact : noter immédiatement la valeur du compteur, la date et l’heure (automatique avec un modèle communicant). Archiver dans le registre de l’installation.
- Vérification visuelle du système paratonnerre : inspecter les connexions mécaniques de la tête de paratonnerre, l’état du conducteur de descente sur toute sa longueur, et l’absence de marques de fusion ou de rupture.
- Mesure de la résistance de la prise de terre : la résistance de terre doit être inférieure à 10Ω post-impact. Si ce seuil est dépassé, la prise de terre doit être vérifiée et réparée avant toute remise en service.
- Contrôle des équipements électriques sensibles : vérifier les tableaux électriques, les onduleurs (UPS), les automates industriels et les équipements de télécommunication pour détecter des signes de dommages par surtension résiduelle.
- Rapport d’intervention : documenter toutes les observations, mesures effectuées et actions correctives dans un rapport daté, intégré au dossier de conformité de l’installation.
Conseil de pro : La surveillance IoT évite les visites inutiles sur des sites distants ou difficiles d’accès. En connaissant l’intensité de l’impact à distance, vous pouvez décider si une intervention immédiate est nécessaire ou si le contrôle peut être intégré à la prochaine visite de maintenance planifiée.
Points de contrôle recommandés après un impact :
- État des fixations mécaniques de tous les éléments du paratonnerre
- Continuité électrique de la descente de bout en bout
- Résistance de la prise de terre (seuil réglementaire : inférieur à 10Ω)
- État des parafoudres dans les tableaux électriques (remplacement si déclenchés)
- Fonctionnement des équipements connectés aux réseaux électriques du bâtiment
- Absence de dommages sur les câbles de données et les équipements de communication
- Vérification du compteur lui-même pour s’assurer qu’il est toujours opérationnel
Pour organiser cette démarche de façon structurée, nos ressources sur la façon de protéger ses bâtiments contre la foudre et de protéger les biens industriels fournissent des cadres opérationnels complets. Le guide de protection foudre synthétise également les meilleures pratiques sectorielles.
Notre perspective sur la détection foudre : ce que la pratique révèle
Avec plus de 70 ans d’expérience sur des installations industrielles, commerciales et d’infrastructure à travers le monde, nous avons observé des schémas récurrents dans les erreurs de gestion du risque foudre. La plus fréquente reste la confusion entre protection contre les surtensions et détection des impacts directs.
Un responsable HSE qui installe des parafoudres dans tous ses tableaux électriques croit souvent avoir “géré la foudre”. En réalité, il a protégé ses circuits contre les surtensions transitoires, ce qui est très bien, mais il n’a aucune traçabilité sur les impacts directs sur son paratonnerre. Les parafoudres et les détecteurs d’impacts jouent des rôles complémentaires que rien ne peut remplacer l’un l’autre.
Autre angle souvent négligé : les impacts de faible intensité. Un impact sous 1 kA peut passer inaperçu sur un compteur à seuil élevé, mais suffit à dégrader progressivement une prise de terre ou à fragiliser une connexion mécanique. C’est l’accumulation de ces impacts faibles non documentés qui provoque des défaillances diffuses, difficiles à attribuer à la foudre lors des diagnostics.
Nous observons également une tendance préoccupante sur les sites multi-bâtiments : la maintenance foudre se fait par bâtiment, sans vision transversale. Un impact peut toucher un bâtiment annexe sans déclencher de procédure sur le bâtiment principal. La supervision centralisée via des dispositifs communicants résout ce problème structurellement, en donnant une vue unifiée de l’ensemble du parc.
Notre recommandation de fond : traitez la détection foudre comme un système d’information, pas seulement comme un équipement de sécurité. L’historique des impacts, leur intensité, leur distribution sur vos différentes descentes sont des données opérationnelles qui alimentent votre politique de maintenance préventive. La conformité réglementaire n’est alors plus un effort ponctuel, mais le résultat naturel d’une gestion documentée et continue.
Pour approfondir cette approche systémique, notre analyse des risques foudre en industrie offre un cadre de référence utile.
Solutions professionnelles : aller plus loin avec la détection foudre
La mise en conformité de votre installation face au risque foudre demande une expertise technique précise, une veille réglementaire constante et une capacité d’intervention rapide après chaque événement climatique significatif.
Chez Indelec, nous accompagnons les gestionnaires d’infrastructures industrielles et commerciales depuis 1955 avec une offre intégrée qui couvre chaque étape : analyse du risque foudre selon IEC 62305, sélection et installation des dispositifs de détection adaptés à votre configuration, maintenance préventive et corrective post-impact, et certification de conformité pour vos dossiers réglementaires. Nos solutions complètes contre la foudre s’adaptent à tous types de sites, de l’installation industrielle classée aux infrastructures numériques sensibles. Consultez nos normes et réglementations foudre pour identifier précisément vos obligations, et découvrez nos programmes d’accompagnement analyse et maintenance foudre pour sécuriser votre conformité dans la durée.
Foire aux questions sur la détection foudre
Un dispositif de détection foudre est-il obligatoire sur tous les sites industriels ?
Il est obligatoire selon NF C 17-102:2011 pour les installations classées SEVESO, ICPE soumises à autorisation, les data centers et tout site à risques identifiés, mais pas nécessairement pour toutes les installations industrielles sans classification particulière.
Quelle différence entre détecteur d’impacts de foudre et parafoudre ?
Le détecteur compte et enregistre les impacts directs sur le paratonnerre, tandis que le parafoudre protège contre les surtensions électriques dans les circuits internes. Les deux sont complémentaires et remplissent des fonctions entièrement distinctes.
Que faire après détection d’un impact de foudre ?
Consignez l’impact dans votre registre, effectuez une inspection visuelle complète du système, et vérifiez la résistance de terre inférieure à 10Ω avant toute remise en service normale de l’installation.
Les dispositifs communicants sont-ils compatibles avec toutes les installations ?
Oui, les versions communicantes conformes IEC 62305 s’adaptent aux différentes configurations de descentes et peuvent s’intégrer aux systèmes de supervision existants (GMAO, BMS) via des protocoles radio ou IoT standardisés.
