Prévention foudre sites industriels : 10 conseils clés
TL;DR:
- La protection contre la foudre en industrie combine paratonnerres et parafoudres coordonnés pour assurer une sécurité optimale. L’évaluation des risques selon IEC 62305 et NF C 15-100-1 permet de définir les zones prioritaires à protéger efficacement. Un entretien annuel rigoureux et des protocoles de sécurité bien formalisés sont essentiels pour prévenir les défaillances et assurer la continuité d’activité.
La protection contre la foudre sur un site industriel repose sur une architecture à deux niveaux : la protection externe par paratonnerre capte l’impact direct, tandis que la protection interne par parafoudres préserve les réseaux électriques et les équipements sensibles. Ces deux niveaux doivent être coordonnés pour être efficaces. Les meilleurs conseils prévention foudre sites industriels que vous trouverez ici couvrent les équipements, l’évaluation des risques, la maintenance et les protocoles opérationnels, avec les mises à jour réglementaires post-2025 en vigueur.
1. Les cinq systèmes de protection foudre indispensables en industrie
Une stratégie complète associe le paratonnerre pour capter l’impact et les parafoudres pour protéger les réseaux. Ces deux familles d’équipements ne sont pas interchangeables. Voici les cinq dispositifs à installer en priorité sur tout site industriel exposé.
Paratonnerres classiques et à dispositif d’amorçage (PDA)
Les paratonnerres à tige simple protègent une zone définie par leur hauteur et leur angle de protection. Les PDA, comme le Prevectron 3 d’Indelec, étendent cette zone grâce à une amorce anticipée, ce qui réduit le nombre de points de captage nécessaires sur les grandes emprises industrielles.
Parafoudres de type 1, 2 et 3 en cascade
La coordination en cascade entre les types 1, 2 et 3 est indispensable pour éliminer les angles morts de vulnérabilité. Le type 1 absorbe les courants de foudre en tête d’installation, le type 2 limite les surtensions en tableau divisionnaire, et le type 3 protège les équipements terminaux sensibles comme les automates programmables industriels (API) et les capteurs de mesure.
Systèmes de mise à la terre profonde
Une résistance de terre inférieure à 10 ohms est exigée par les normes pour garantir l’écoulement sûr des courants de foudre. Sur les sols à forte résistivité, les prises de terre profondes permettent d’atteindre cet objectif là où les électrodes superficielles échouent.
Liaisons équipotentielles
Les liaisons équipotentielles relient toutes les masses métalliques du site à un potentiel commun. Sans elles, les différences de potentiel induites par un impact créent des arcs destructeurs entre structures, canalisations et équipements électroniques.
Logiciels de supervision et alertes en temps réel
Des systèmes comme Contact@ir d’Indelec centralisent les données d’activité orageuse, enregistrent les impacts et génèrent des alertes automatiques. Cette traçabilité est précieuse pour déclencher les protocoles d’évacuation et documenter les événements pour les assureurs.
Conseil de pro:Installez vos parafoudres de type 1 au plus près de l’arrivée du réseau électrique principal. Une distance excessive entre le parafoudre et le tableau crée une inductance parasite qui réduit son efficacité de protection.
2. Comment évaluer et cartographier le risque foudre sur votre site
L’évaluation du risque foudre est une démarche structurée qui s’appuie sur des normes précises. La norme IEC 62305 et la norme NF C 15-100-1 définissent la méthode de calcul de la fréquence d’impacts attendus et les niveaux de protection requis. Voici les étapes à suivre.
Collecte des données géographiques et d’activité. Relevez la densité de foudroiement locale (nombre d’impacts par km² par an), la superficie du site, la hauteur des structures et la nature des activités. Une raffinerie ou un site chimique présente un niveau de risque bien supérieur à un entrepôt logistique.
Identification des zones vulnérables. Cartographiez les bâtiments abritant des équipements critiques : salles de contrôle, transformateurs, serveurs industriels, cuves sous pression. Ces zones reçoivent le niveau de protection le plus élevé (LPL I ou II selon IEC 62305).
Calcul de la fréquence des impacts. La formule intègre la surface équivalente de collection du bâtiment, la densité de foudroiement et des facteurs de correction liés à l’environnement. Ce calcul détermine si le risque dépasse le seuil tolérable fixé par la norme.
Définition des zones de protection et des priorités. Classez les zones en fonction du risque calculé et des conséquences d’un sinistre. Les zones à risque élevé reçoivent des paratonnerres PDA et des parafoudres de type 1, les zones secondaires bénéficient d’une protection de type 2 et 3.
Documentation et mise à jour. L’analyse de risque doit être révisée à chaque modification significative du site : ajout d’un bâtiment, installation d’équipements sensibles, changement d’activité. Une analyse obsolète ne protège plus.
| Étape | Outil ou référence | Résultat attendu |
|---|---|---|
| Collecte des données | Données Météo-France, relevés terrain | Densité de foudroiement locale |
| Calcul du risque | IEC 62305-2 | Fréquence d’impacts annuels |
| Zonage de protection | NF C 15-100-1 | Carte des niveaux de protection |
| Validation | Bureau de contrôle agréé | Rapport d’analyse certifié |
3. Maintenance et audit régulier des protections foudre
Les inspections et la maintenance périodique sont indispensables pour éviter que des protections vieillies ne deviennent inefficaces. Un paratonnerre mal ancré ou un parafoudre saturé après un impact ne protège plus rien, et peut même créer un faux sentiment de sécurité. Voici les points de contrôle à intégrer dans votre plan de maintenance annuel.

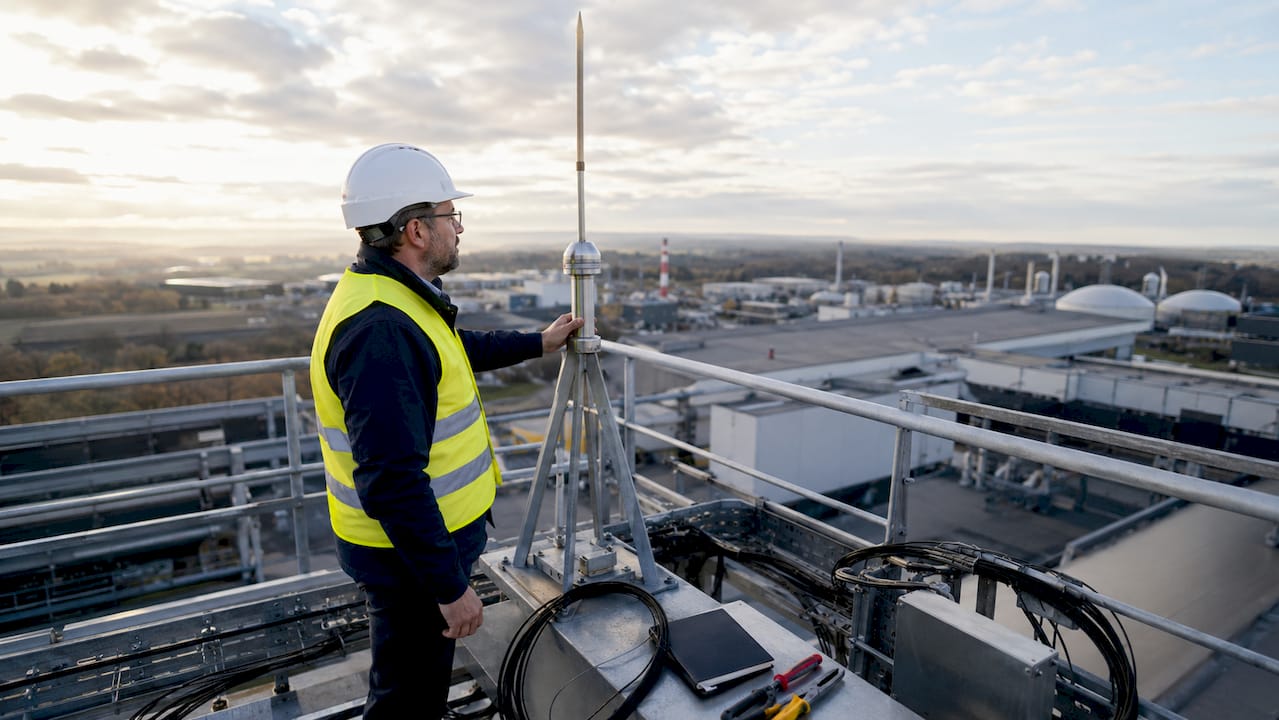

- Inspection visuelle annuelle. Vérifiez l’état mécanique des paratonnerres, des conducteurs de descente et des prises de terre. Recherchez les corrosions, les connexions desserrées et les dommages physiques visibles après chaque saison orageuse.
- Tests de continuité électrique. Mesurez la résistance de chaque conducteur de descente pour détecter les ruptures de continuité invisibles à l’œil nu. Une valeur anormalement élevée signale une connexion défaillante.

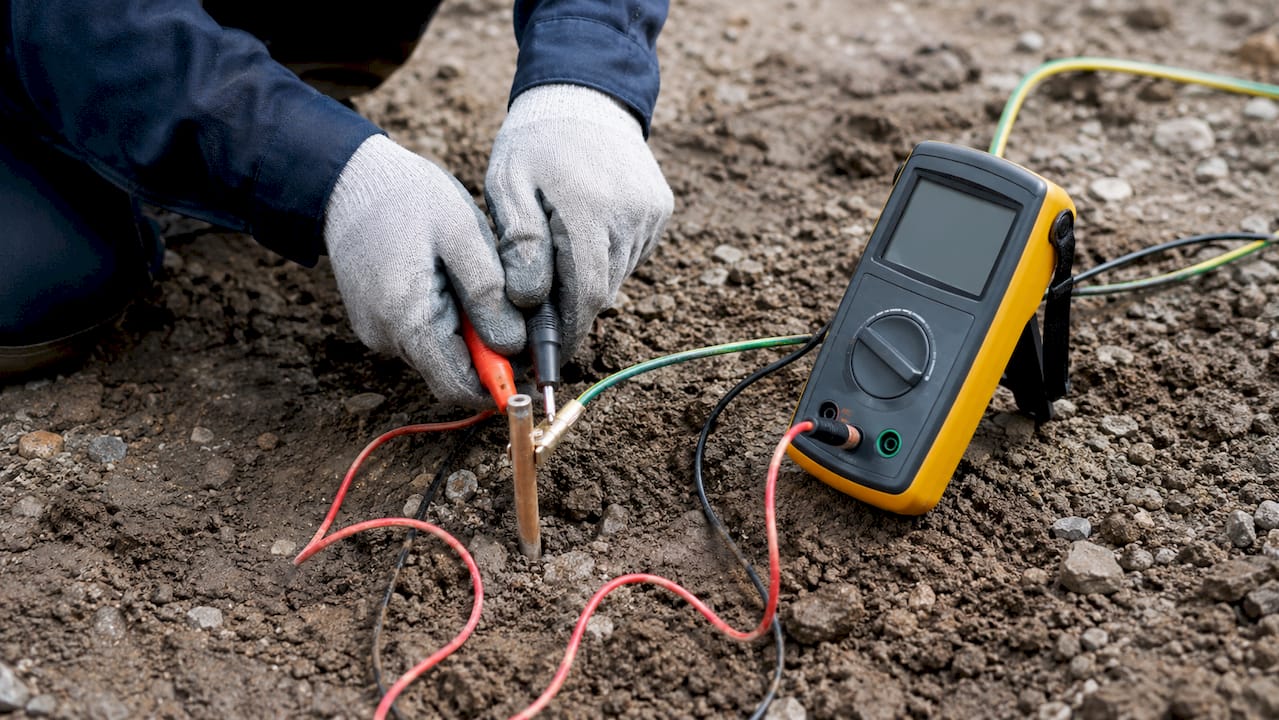

- Contrôle de la résistance de terre. Mesurez la résistance de chaque prise de terre avec un telluromètre. La valeur doit rester inférieure à 10 ohms. Une dérive indique une dégradation de l’électrode ou une modification du sol.
- Remplacement des parafoudres. Les parafoudres ont une durée de vie limitée par le nombre et l’intensité des surtensions absorbées. Remplacez systématiquement tout parafoudre ayant déclenché son indicateur de fin de vie, sans attendre la prochaine inspection programmée.
- Vérification des API après un orage.Même sans dommage apparent, une foudre proche peut affecter les automates programmables. Consultez les journaux d’événements dans les 24 heures suivant un impact pour anticiper toute défaillance latente.
- Documentation et traçabilité. Consignez chaque intervention dans un registre dédié : date, résultats des mesures, pièces remplacées, nom du technicien. Cette documentation est exigée lors des audits de conformité et des déclarations de sinistre.
Conseil de pro:Planifiez vos audits foudre en fin de printemps, avant la saison orageuse estivale. Vous aurez le temps de corriger les anomalies détectées avant que les risques ne soient au maximum.
4. Protocoles opérationnels et formation sécurité du personnel
La protection des personnes contre la foudre repose sur des protocoles formalisés, pas sur l’improvisation. Un protocole de gestion des risques foudre intégré au système de management sécurité définit des seuils clairs de suspension et d’évacuation. Voici les étapes à mettre en place.
Appliquer la règle du 30-30. Suspendez toute activité extérieure si le délai entre l’éclair et le tonnerre est inférieur à 30 secondes. Ce seuil correspond à une distance d’environ 10 km, zone dans laquelle un impact direct reste possible. Reprenez les activités 30 minutes après le dernier tonnerre entendu.
Définir des zones d’abri sécurisées. L’abri le plus sûr est un bâtiment fermé équipé d’installations électriques et de plomberie reliées à la terre. Un véhicule métallique fermé constitue une alternative acceptable. Balisez ces zones sur le plan d’évacuation du site et formez chaque opérateur à les rejoindre rapidement.
Maintenir un écartement de sécurité. Les courants de sol dus à la foudre peuvent blesser plusieurs personnes simultanément si elles sont trop proches d’un point d’impact. Maintenez un écartement de 50 à 100 mètres entre les groupes de personnes lors des évacuations en extérieur.
Utiliser des alertes foudre commerciales. Les alertes foudre commerciales permettent de définir un rayon de sécurité personnalisé autour du site et d’organiser la suspension des activités extérieures avant que l’orage ne soit visible. Elles améliorent significativement le délai de réaction des équipes.
Désigner un responsable sécurité foudre. Ce référent centralise les alertes, déclenche les protocoles d’évacuation et valide la reprise des activités. Il suit une formation sécurité foudre spécialisée pour maîtriser les procédures et les équipements de détection.
Points clés
La prévention foudre efficace sur un site industriel exige la coordination de protections externes et internes, une analyse de risque documentée selon IEC 62305, une maintenance annuelle rigoureuse et des protocoles opérationnels formalisés pour le personnel.
| Point | Détails |
|---|---|
| Coordination des protections | Associez paratonnerres et parafoudres types 1, 2 et 3 pour couvrir tous les niveaux de risque. |
| Analyse de risque normée | Appliquez IEC 62305 et NF C 15-100-1 pour calculer la fréquence d’impacts et définir les zones prioritaires. |
| Maintenance annuelle | Testez la résistance de terre, vérifiez les parafoudres et documentez chaque intervention avant la saison orageuse. |
| Protocole 30-30 | Intégrez la règle du 30-30 dans le système de management sécurité avec des zones d’abri balisées. |
| Formation du personnel | Désignez un référent foudre formé et certifiez les techniciens chargés de l’installation et de la maintenance. |
Ce que 70 ans de terrain nous ont appris sur la prévention foudre
Depuis 1955, Indelec intervient sur des centaines de sites industriels en France et à l’international. Le constat le plus fréquent n’est pas l’absence totale de protection. C’est la protection incomplète : un paratonnerre installé, mais des parafoudres absents ou inadaptés, des prises de terre non vérifiées depuis dix ans, et un personnel qui ne sait pas quoi faire quand l’orage approche.
L’erreur la plus coûteuse que nous observons est de traiter la protection foudre comme un investissement ponctuel. Un parafoudre saturé après un impact violent ne protège plus rien. Une prise de terre dont la résistance a dérivé au-delà de 10 ohms devient un point faible. Ces défaillances sont invisibles sans mesure, et elles se révèlent au pire moment.
Les évolutions réglementaires post-2025, notamment les obligations parafoudres étendues à de nouvelles catégories de bâtiments industriels, ne sont pas une contrainte administrative. Elles reflètent ce que le GIMELEC et les professionnels du secteur défendent depuis des années : la protection foudre est un outil de continuité d’activité, pas un accessoire réglementaire.
Les systèmes connectés comme Contact@ir changent réellement la donne. La traçabilité automatique des impacts, les alertes en temps réel et les rapports d’activité orageuse permettent aux responsables de site de prendre des décisions fondées sur des données, pas sur des estimations. C’est cette approche intégrée, alliant équipements physiques et supervision numérique, que nous recommandons à chaque responsable industriel qui veut dormir tranquille après un orage.
— Indelec
Protégez votre site avec les solutions Indelec
Indelec accompagne les responsables industriels de l’analyse de risque jusqu’à la maintenance, avec des produits conformes aux normes IEC 62305 et NF C 15-100-1. Que vous ayez besoin d’un audit de votre installation existante, d’une architecture de protection complète ou d’une formation pour vos équipes, les ingénieurs Indelec interviennent sur site et à distance.
Les solutions Indelec couvrent les paratonnerres PDA Prevectron, les parafoudres industriels, les prises de terre profondes et les systèmes de supervision Contact@ir. Consultez également les normes applicables à votre secteur pour vérifier la conformité de votre installation actuelle. Contactez Indelec pour un diagnostic personnalisé de votre site.
FAQ
Quelle est la différence entre paratonnerre et parafoudre ?
Le paratonnerre capte et écoule les impacts directs de foudre vers la terre, tandis que le parafoudre protège les réseaux électriques contre les surtensions induites. Les deux dispositifs sont complémentaires et doivent être installés conjointement sur tout site industriel.
Quelle norme s’applique à la protection foudre industrielle ?
La norme IEC 62305 définit la méthode d’analyse de risque et les niveaux de protection, complétée par la NF C 15-100-1 pour les installations électriques. Depuis 2025, cette dernière impose des parafoudres dans de nouvelles catégories de bâtiments industriels.
À quelle fréquence faut-il auditer une installation foudre ?
Une inspection annuelle est le minimum requis, incluant tests de continuité, mesure de résistance de terre et contrôle visuel des équipements. Une vérification complémentaire est recommandée dans les 24 heures suivant un impact significatif.
Comment former le personnel à la sécurité foudre ?
La formation doit couvrir la règle du 30-30, les zones d’abri sécurisées et les procédures d’évacuation. Le référent sécurité foudre du site doit suivre une formation technique spécialisée pour maîtriser les équipements de détection et les protocoles d’alerte.
Quelle résistance de terre est exigée par les normes ?
Les normes exigent une résistance de terre inférieure à 10 ohms pour garantir l’écoulement efficace des courants de foudre. Une valeur supérieure indique une dégradation de l’électrode et nécessite une intervention corrective immédiate.
