Un CCTP protection foudre conforme doit citer la NF EN 62305 et la NF C 17-100 / NF C 17-102, imposer une analyse du risque foudre suivie d’une étude technique, spécifier les matériaux (conducteur cuivre étamé 30 x 2 mm, terre cible autour de 5 Ω, SPD coordonnés) et fixer un calendrier de vérifications initiales puis périodiques. Sans ces éléments chiffrés, le document reste une coquille juridique fragile face à un maître d’ouvrage exigeant.

En bref:

  • Un CCTP doit inclure une analyse du risque foudre formalisée et une étude technique conforme à la norme NF EN 62305-2, datée et signée.
  • La dimension des conducteurs, la valeur de terre cible, et le positionnement des dispositifs doivent être précis, notamment en cuivre étamé 30 x 2 mm et résistance autour de 5 Ω.
  • La coordination des parafoudres doit suivre une hiérarchie claire, avec des responsabilités définies pour chaque niveau de protection et un plan d’implantation daté.
  • La vérification régulière, avec un contrôle initial dans les six mois, doit être prévue avec des rapports signés, et différencier la maintenance préventive de la corrective.
  • La conformité réglementaire repose sur la vérification des versions exactes des normes, la dépendance d’un spécialiste pour l’analyse du risque, et une clause claire en cas de non-conformité.
Indelec
indelec.com
Sécurisez vos spécifications foudre
Indelec vous accompagne avec des solutions de protection foudre, du conseil technique à l’installation, la maintenance et la certification.

Découvrir Indelec

Table des matières

Que doit contenir un CCTP pour la protection contre la foudre : la liste normative et administrative

Un CCTP mal rédigé se repère en trois secondes : il parle de « protection foudre adaptée » sans jamais citer une norme ni un chiffre. Un document exécutoire, lui, s’appuie sur des références précises et des livrables identifiables.

La rédaction doit d’abord fixer le socle normatif. Citez explicitement la NF EN 62305, en ses différentes parties pour le cadre général, puis la NF C 17-100 et la NF C 17-102 qui encadrent les spécificités françaises, notamment sur les paratonnerres à dispositif d’amorçage. Un CCTP qui se contente de renvoyer vaguement « aux normes en vigueur » ouvre la porte à des litiges de réception.

Ensuite viennent les obligations documentaires. Le maître d’œuvre doit exiger, avant tout chiffrage :

  • Une analyse du risque foudre (ARF) formalisée, datée et signée par un bureau compétent.
  • Une étude technique conforme à la NF EN 62305-2, décrivant les niveaux de protection retenus.
  • Les plans d’implantation des dispositifs de captage, descentes et prises de terre.
  • Les fiches techniques des matériels prévus (conducteurs, parafoudres, compteurs de coups de foudre).
  • Les procès-verbaux de mesure de résistance de terre à la réception.

Le CCTP doit aussi verrouiller les responsabilités : qui fournit l’ARF, qui la finance, quels délais séparent l’étude de l’installation, et sous quelles conditions la réception peut être refusée. Une clause de réception qui ne mentionne pas de valeur de terre cible ni de procès-verbal de contrôle n’a, en pratique, aucune valeur contraignante.

Normes, contrôles réglementaires et références pratiques en France

La NF EN 62305 structure toute la réflexion technique française sur la foudre. Sa partie 1 pose les principes généraux, la partie 2 couvre l’évaluation du risque, la partie 3 traite des dommages physiques aux structures, et la partie 4 s’attache aux réseaux électriques et électroniques. La NF C 17-100 complète ce socle pour les installations classiques, tandis que la NF C 17-102 reste la référence obligatoire dès qu’un paratonnerre à dispositif d’amorçage est envisagé.

Pour certaines installations classées (ICPE), la chronologie réglementaire est stricte : ARF obligatoire, puis étude technique, installation dans un délai encadré, et vérification complète dans un délai raisonnable après la mise en service, suivie d’une alternance régulière de contrôles visuels et complets conformément aux pratiques recommandées. Le CCTP doit reprendre ce calendrier mot pour mot, sans l’édulcorer en une formule vague du type « vérifications régulières ».

Concrètement, un rédacteur de CCTP devrait :

  • Vérifier la version en vigueur de chaque norme sur Légifrance ou auprès d’AFNOR avant de figer le texte contractuel.
  • Dater précisément chaque référence normative citée (millésime de la norme).
  • Indiquer les conséquences d’une non-conformité : levée de réserve, retenue de garantie, ou refus de réception provisoire.

Une non-conformité découverte après réception coûte largement plus cher qu’une clause bien écrite en amont, ne serait-ce que parce qu’elle engage la responsabilité de l’installateur et parfois celle du maître d’œuvre.

Quelles spécifications techniques inscrire dans le CCTP ?

C’est la partie que les maîtres d’ouvrage lisent le plus attentivement, et celle où l’imprécision coûte le plus cher en phase de réception. Un CCTP technique doit descendre jusqu’au chiffre, pas seulement jusqu’au principe.

Conseil de pro :Ne laissez jamais un bureau d’études se contenter d’écrire « conducteur en cuivre de section adaptée ». Exigez la dimension exacte dans le corps du texte, pas en annexe facultative.

Voici les points à verrouiller, dans l’ordre où un contrôleur les vérifiera sur site :

  1. Conducteurs de captage et descentes : privilégier un conducteur en cuivre étamé de 30 x 2 mm, fixé mécaniquement tous les un mètre environ, avec protection mécanique renforcée sur les deux premiers mètres au sol.
  2. Prises de terre : schéma en pattes d’oie, profondeur minimale précisée, interconnexion systématique entre toutes les prises de terre du bâtiment (masse, paratonnerre, réseau électrique).
  3. Valeur de terre cible : viser une résistance autour de 5 Ω, avec obligation contractuelle de mesure à la réception et procès-verbal signé.
  4. Parafoudres (SPD) : préciser les classes à installer (souvent type 1 en tête d’installation, type 2 en aval), les points d’implantation, et exiger une coordination énergétique entre les différents niveaux de protection.
  5. Compteur de coups de foudre : positionné à environ deux mètres du sol, accessible pour relevé visuel sans outillage spécifique.
  6. Bornes de coupure : prévues à chaque descente pour faciliter les mesures périodiques sans intervention en hauteur.

Un chiffre mérite d’être retenu par tout rédacteur : les effets thermiques et les surtensions liés à un impact direct figurent parmi les causes reconnues d’incendies industriels d’origine électrique, un risque que l’INERIS classe explicitement dans la catégorie des risques Natech. Cela justifie qu’un CCTP traite la protection interne (SPD) avec autant de rigueur que la protection externe.

Choix des dispositifs externes et critères d’implantation

Les méthodes de conception électrogéométrique et de sphère roulante déterminent, selon le cas, quel volume de la structure sera effectivement protégé.

Le choix ne se décide pas au hasard. Il dépend de plusieurs critères que le CCTP doit lister explicitement :

  • La surface et la hauteur du bâtiment, qui conditionnent le rayon de protection utile.
  • Le niveau kéraunique local, c’est-à-dire la fréquence d’orages observée dans la région d’implantation.
  • La sensibilité des équipements internes : un site avec beaucoup d’électronique justifie une protection interne renforcée, indépendamment du choix externe.
  • Les contraintes architecturales, notamment pour les toitures complexes ou les bâtiments classés.

Une clause souvent oubliée, et pourtant décisive sur le terrain : l’équipotentialité systématique de toutes les masses métalliques en toiture. Cheminées, garde-corps, gaines de ventilation, capteurs solaires, tout ce qui dépasse doit être relié au réseau de protection, avec un plan de raccordement détaillé annexé au CCTP. C’est souvent ce détail, plus que le choix du dispositif principal, qui évite les arcs électriques entre éléments non reliés lors d’un impact.

Une formulation contractuelle simple fonctionne bien : « L’entrepreneur soumettra un plan d’implantation daté et signé, incluant zones de protection calculées selon la méthode retenue, avant tout démarrage des travaux. » Cela évite les surprises en cours de chantier.

Installation, vérifications et maintenance : quelle périodicité exiger ?

Un système de protection non vérifié régulièrement perd sa fiabilité sans que personne ne s’en aperçoive, jusqu’au jour où un impact révèle une prise de terre dégradée ou un parafoudre grillé depuis des mois.

Le calendrier à faire figurer dans le CCTP suit une logique en trois temps :

  1. Vérification complète initiale, dans les six mois suivant la mise en service, portant sur la résistance de terre, la continuité électrique de l’ensemble des liaisons, et le bon fonctionnement du compteur de coups de foudre.
  2. Alternance de contrôles, ensuite : un contrôle visuel une année, un contrôle complet l’année suivante, selon un cycle de deux ans, sauf exigence ICPE plus stricte.
  3. Rapport contradictoire, remis sous quinzaine après chaque intervention, avec critères d’acceptation clairs (valeur de terre maximale tolérée, seuil de corrosion des connexions, etc.).

Le CCTP doit aussi séparer clairement maintenance préventive (contrôles planifiés) et maintenance corrective (réparation après incident ou après un impact avéré), avec des délais d’intervention distincts pour chaque cas. Un site industriel critique n’accepte pas le même délai qu’un entrepôt secondaire.

Modèles de clauses et checklist pratique pour votre CCTP

Voici des formulations directement réutilisables, à adapter au contexte du projet plutôt qu’à copier mécaniquement.

  • « Le présent CCTP se réfère à la NF EN 62305, en ses différentes parties et à la NF C 17-102 pour tout dispositif à amorçage. »
  • « L’entrepreneur fournira, avant travaux, une analyse du risque foudre et une étude technique conforme à la NF EN 62305-2. »
  • « Les conducteurs de descente seront en cuivre étamé, section 30 x 2 mm, fixés mécaniquement et protégés jusqu’à 2 mètres du sol. »
  • « La résistance de la prise de terre ne dépassera pas 5 Ω, mesure attestée par procès-verbal signé à la réception. »
  • « Un compteur de coups de foudre sera installé à 2 mètres du sol sur chaque descente principale. »

Une checklist de réception doit accompagner ces clauses : plans conformes à l’exécution, fiches techniques des matériels posés, procès-verbal de mesure de terre, attestation de coordination des SPD, et rapport de vérification initiale daté.

Sur la coordination des parafoudres, un tableau générique aide à répartir les rôles sans ambiguïté :

Niveau de protectionRôle attenduResponsable habituel
Tête d’installation (type 1)Écrêter les surtensions directes liées à un impact ou à une remontée de potentielInstallateur électricien qualifié
Tableaux secondaires (type 2)Protéger les circuits de distribution en avalInstallateur électricien qualifié
Équipements sensibles (type 3)Protection fine au plus près du matériel électroniqueIntégrateur ou mainteneur spécialisé
Ensemble du dispositifVérifier la coordination énergétique entre les niveauxBureau d’études ou organisme de contrôle

Ce découpage évite le piège classique : poser un seul parafoudre en tête de tableau et croire l’installation protégée de bout en bout.

Perspective éditeur : preuves d’expertise et ressources Indelec

Des spécialistes conçoivent, installent et entretiennent des systèmes de protection contre la foudre, soutenus par un centre de recherche et développement dédié à l’évolution des dispositifs face aux normes et au climat. Ses prestations couvrent l’ARF, l’étude technique réglementaire, l’installation et la maintenance périodique, ainsi que la fourniture de prises de terre profondes.

Pour approfondir la méthodologie d’analyse du risque avant rédaction du CCTP, consultez le guide sur l’analyse du risque foudre ou l’étude des risques foudre en milieu industriel. Un exemple concret d’installation complète, avec plans et matériels posés, est détaillé dans cet exemple d’installation de protection contre la foudre.

Quand l’ARF ou l’étude technique dépasse les compétences internes d’un bureau d’études généraliste, une prestation spécialisée reste souvent le choix le plus sûr pour verrouiller un CCTP recevable.

Ce que la plupart des CCTP ratent encore

La conformité normative n’est pas ce qui distingue un bon CCTP d’un mauvais. La plupart des documents que je lis citent correctement la NF EN 62305, mais ils échouent sur un point plus discret : l’articulation entre l’ARF et les spécifications techniques qui en découlent. On voit encore des CCTP qui imposent une étude technique en page 3, puis qui fixent des dimensions de conducteurs figées en page 12, sans lien logique entre les deux. Or l’étude technique doit dicter le dimensionnement, pas l’inverse.

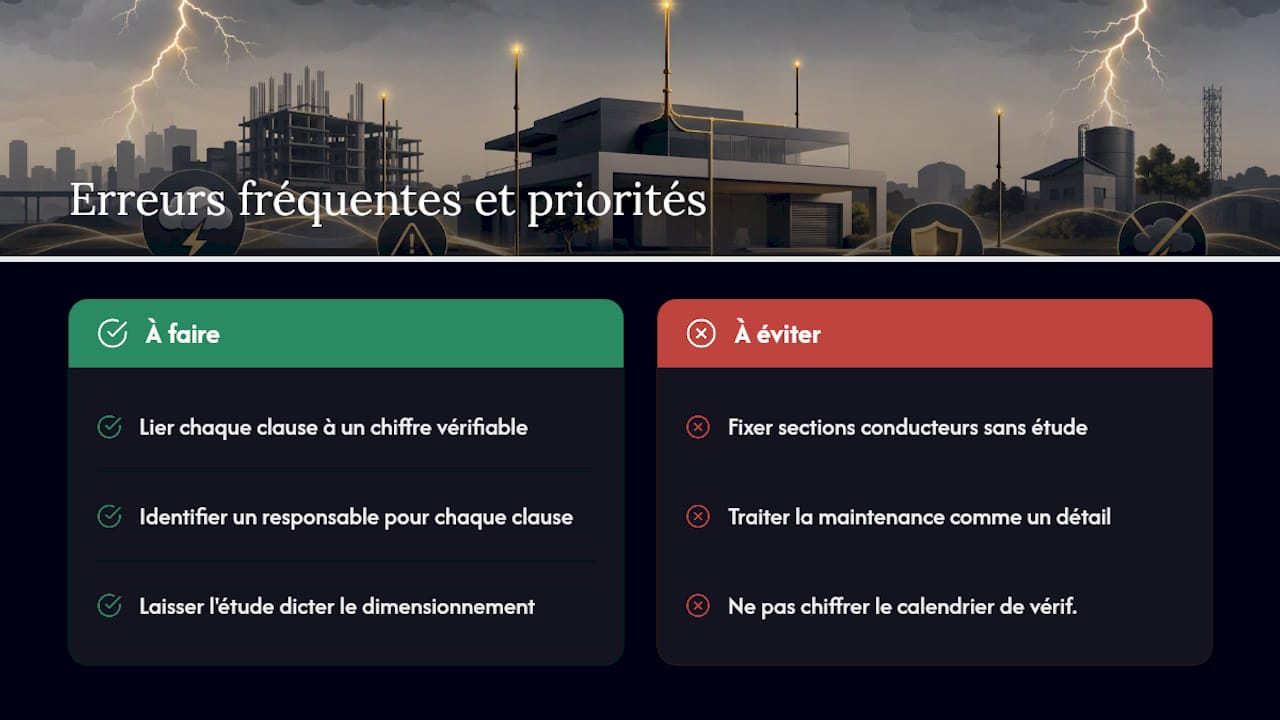

Ce que la plupart des CCTP ratent encore — overview diagram

L’autre angle mort récurrent, c’est la maintenance. Beaucoup de maîtres d’ouvrage négocient âprement le prix de l’installation initiale et traitent la clause de vérification périodique comme un détail administratif. C’est une erreur de raisonnement : un paratonnerre mal entretenu peut devenir plus dangereux qu’une absence totale de protection, en donnant une fausse impression de sécurité. Un CCTP qui ne chiffre pas précisément le calendrier de contrôle laisse cette responsabilité flotter entre installateur et exploitant, ce qui finit presque toujours mal en cas de sinistre.

Priorité numéro un pour tout rédacteur : lier chaque clause technique à un chiffre vérifiable et à un responsable identifié. Le reste suit naturellement.

— INDELEC

Faire rédiger ou vérifier votre CCTP par un spécialiste de la foudre

Un CCTP bien écrit sur le papier ne garantit rien tant qu’il n’a pas été confronté à une analyse du risque réelle sur le terrain. Des prestataires spécialisés accompagnent les maîtres d’œuvre et les bureaux d’études à cette étape précise, avec des prestations d’ARF, d’étude technique conforme à la NF EN 62305-2, de fourniture de paratonnerres à dispositif d’amorçage et de contrats de maintenance périodique.

Indelec

Contrairement à un CCTP générique repris d’un projet précédent, une étude technique sérieuse s’appuie sur le niveau kéraunique réel du site, la sensibilité des équipements présents et la configuration exacte du bâtiment, avant même de proposer un dimensionnement. Le Prevectron 3 et sa technologie OptiMax illustre ce que peut couvrir une spécification technique bien construite dans un CCTP, et la page consacrée aux prises de terre profondes détaille les solutions disponibles selon la nature du sol.

Pour un projet en cours de rédaction, la page dédiée à la protection contre la foudre permet de demander une étude technique ou un devis d’installation adapté à votre configuration.

Sources

Indiquez toujours, dans le corps du CCTP, la version et l’année exactes de chaque norme citée : une référence non datée perd sa valeur contractuelle en cas de litige.
