Gestion des risques foudre : bonnes pratiques 2026
En bref:
- Une démarche complète de maîtrise du risque foudre repose sur une analyse de risque, une étude technique conforme et une installation certifiée.
- Les contrôles réguliers et un dossier d’exécution complet garantissent la conformité réglementaire et la sécurité des infrastructures critiques.
Pour maîtriser le risque foudre sur vos infrastructures, la démarche se résume à quatre actions non négociables : une analyse de risque foudre (ARF) selon la série NF EN 62305, une étude technique conforme à la norme NF C17-102, une installation certifiée avec dossier d’exécution complet, et un contrat de maintenance récurrent. Les organismes de référence en France sont l’INERIS pour la doctrine technique et la DREAL pour le contrôle réglementaire des ICPE. Voici les actions à lancer immédiatement.
| Action | Priorité |
|---|---|
| Lancer l’ARF (analyse de risque foudre) | Immédiate |
| Planifier l’installation et le DOE | Selon ETF |
| Vérification initiale post-travaux | Dans les 6 mois |
| Contractualiser la maintenance annuelle | Avant mise en service |
Table des matières
- Comment conduire un audit du risque foudre sur votre site ?
- Quelles protections choisir : paratonnerres, cages ou parafoudres ?
- Quels contrôles qualité appliquer pendant et après l’installation ?
- À quelle fréquence vérifier et maintenir votre installation foudre ?
- Quelles normes s’appliquent et comment prouver votre conformité ?
- Quelles précautions spécifiques pour les sites critiques et les bornes VE ?
- Quel budget et quel calendrier prévoir pour votre projet foudre ?
- Points clés
- Ce que l’expérience terrain révèle vraiment sur la protection foudre
- Indelec vous accompagne de l’audit à la certification
- Sources et ressources utiles
Comment conduire un audit du risque foudre sur votre site ?
L’audit de risque foudre, formellement appelé analyse de risque foudre (ARF), est le point de départ de toute démarche sérieuse. L’INERIS rappelle que la foudre provoque surtensions, incendies et interruptions de procédés, et que l’ARF est obligatoire pour les ICPE concernées par l’arrêté du 4 octobre 2010.
Données à collecter lors de l’audit :
- Densité de foudre locale (Ng, coups/km²/an) issue des cartes kérauniques françaises
- Dimensions et hauteur des bâtiments, nature des toitures et matériaux de structure
- Fonctions critiques hébergées (serveurs, automates, lignes de production, stockages inflammables)
- Présence de lignes aériennes, pylônes ou canalisations à proximité
- Inventaire des matières dangereuses (zones ATEX, stockages hydrocarbures)
- Schémas TGBT, plans as-built et inventaire des équipements sensibles
Les livrables attendus sont un rapport ARF documenté, le calcul du LPL (niveau de protection foudre), une cartographie d’exposition et des préconisations chiffrées sur les équipements à installer. Le LPL doit être calculé avec les hypothèses documentées (Ng cartographié, dimensions réelles, densité d’occupation) et intégré dans l’ETF pour justifier le choix entre paratonnerre à dispositif d’amorçage (PDA) ou cage maillée.
Pour les ICPE, choisissez un organisme certifié QUALIFOUDRE, indépendant de l’installateur qui réalisera les travaux. L’auditeur ne peut pas vérifier ses propres installations.
Conseil de pro :Transmettez dès le premier contact les plans as-built, l’inventaire des matières et les schémas TGBT. Un dossier complet réduit le délai d’expertise de plusieurs semaines.
Quelles protections choisir : paratonnerres, cages ou parafoudres ?

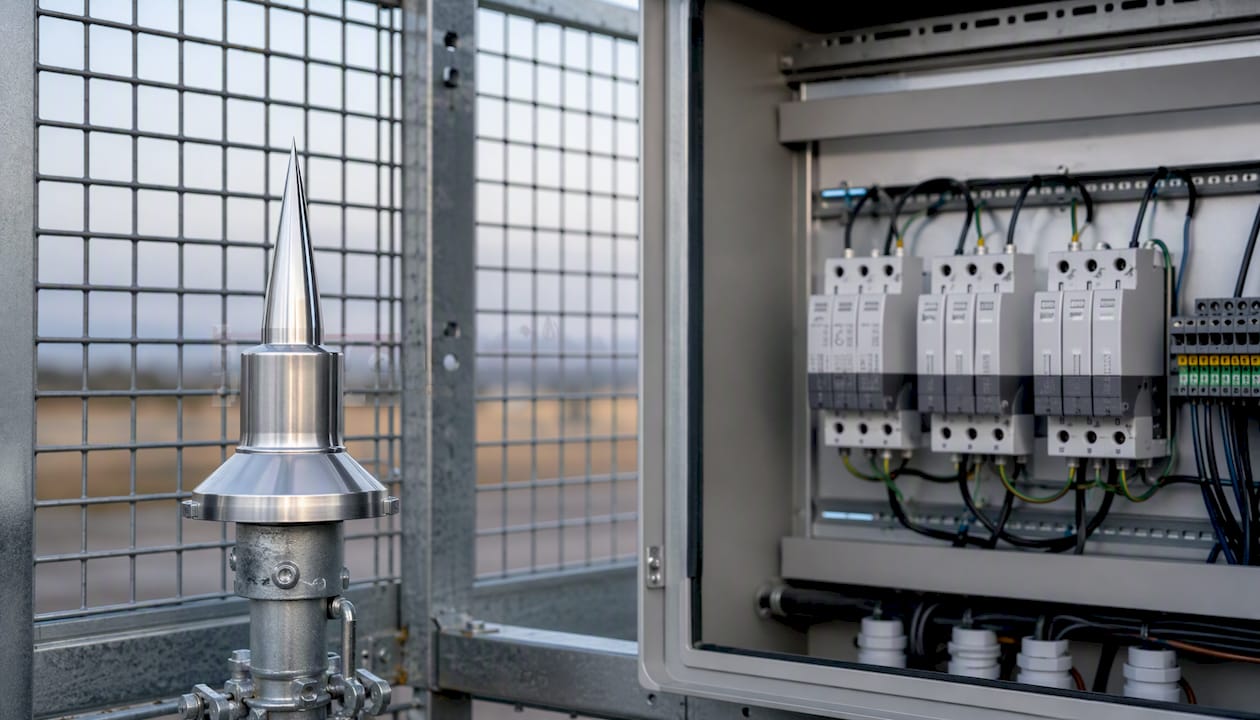

La protection contre la foudre se divise en deux familles complémentaires. La protection externe intercepte l’impact direct ; la protection interne limite les effets indirects par surtension.
| Approche | Couverture | Complexité | Adéquation sites critiques |
|---|---|---|---|
| Paratonnerre PDA | Large rayon, un seul point de captage | Faible à modérée | Élevée (industriel, tertiaire) |
| Cage maillée | Couverture surfacique totale | Élevée | Très élevée (datacenters, hôpitaux) |
| Protection localisée | Zones ou équipements ciblés | Faible | Complémentaire uniquement |
La norme NF C17-102 encadre la conception des systèmes par PDA : choix du paratonnerre, dimensionnement des conducteurs de descente, mise à la terre et contenu du dossier d’exécution. Pour la protection interne, les parafoudres (SPD) installés en TGBT et dans les armoires secondaires constituent la défense principale contre les effets indirects, conformément aux normes NF EN 61643-11 et 61643-21.
Les matériaux à spécifier avec soin : conducteurs de descente en cuivre ou aluminium de section normalisée, connexions exothermiques aux jonctions critiques, électrodes de terre profondes sur sols à forte résistivité, et protection anticorrosion sur toutes les parties enterrées.
L’étude technique foudre (ETF) doit inclure au minimum : simulation du LPL, croquis de routage des descentes, distances de séparation par rapport aux circuits sensibles, et exigences d’accès pour la maintenance future.
Conseil de pro :Exigez que l’ETF précise les distances de séparation entre conducteurs de descente et câbles de signaux. Une erreur de routage à ce stade coûte bien plus cher à corriger après pose.

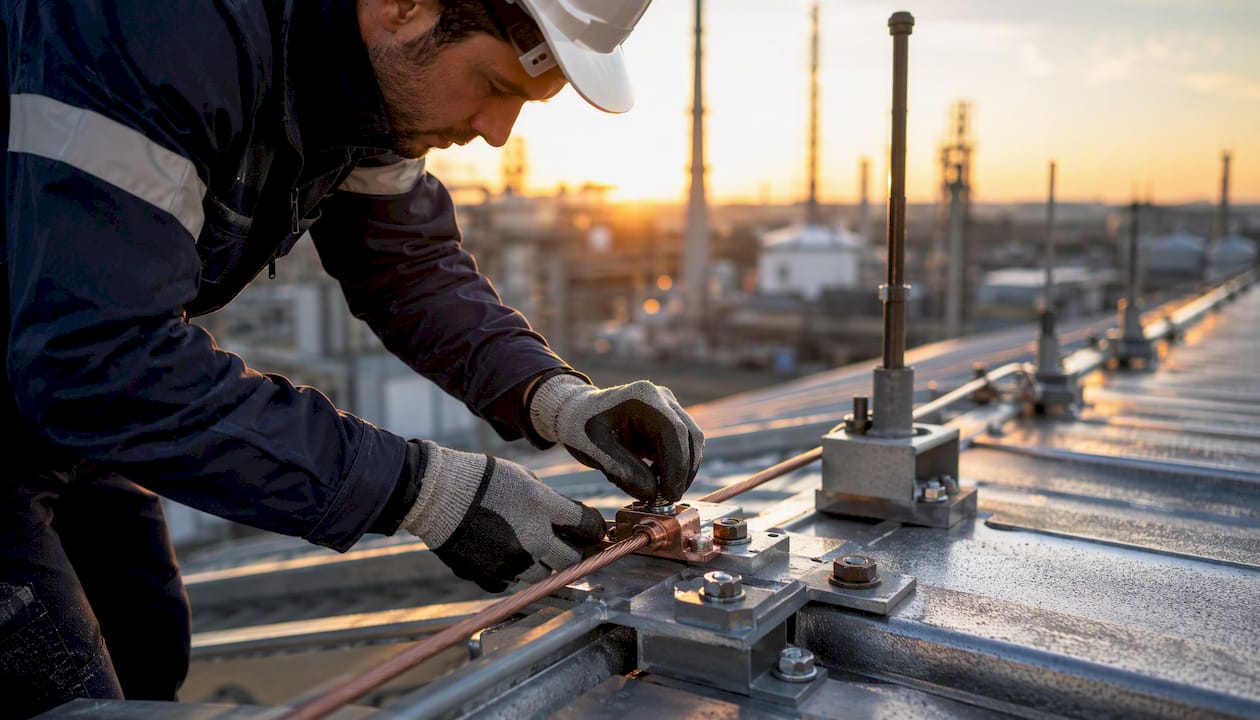

Quels contrôles qualité appliquer pendant et après l’installation ?
Une installation conforme repose sur des contrôles à chaque lot de travaux, pas seulement à la réception finale.
Checklist d’installation :
- Ancrages mécaniques des conducteurs vérifiés par lot (espacement, fixations)
- Continuité électrique mesurée sur chaque descente avant remblaiement
- Connexions soudées ou exothermiques aux jonctions conducteur/électrode
- Séparation physique respectée entre conducteurs de descente et câbles sensibles
- Protection anticorrosion appliquée sur toutes les parties enterrées et émergences
- Étiquetage des descentes et prises de terre avec numérotation cohérente au plan
Les contrôles QA par lot comprennent : mesure de résistivité de terre après pose des électrodes profondes, test de continuité descente-terre, mesure de boucle de terre, et inspection mécanique avec traçabilité des composants (numéros de lot, fiches techniques).
Le DOE (dossier des ouvrages exécutés) est une exigence de la norme NF C17-102. Il doit contenir : plans de câblage à jour, mesures initiales documentées, notice de maintenance, rapport de vérification initiale et étiquetage complet des descentes.
Conseil de pro :Pour les circuits sensibles (automates, capteurs, communications), appliquez la règle de séparation par blindage ou distance minimale définie dans l’ETF, et installez une liaison équipotentielle locale à chaque armoire secondaire. C’est là que la plupart des sinistres résiduels trouvent leur origine.
À quelle fréquence vérifier et maintenir votre installation foudre ?
La vérification initiale doit intervenir dans les 6 mois suivant la remise du DOE. Ensuite, le calendrier alterne vérification visuelle et contrôle complet selon les préconisations normatives, avec une périodicité annuelle approximative.
À retenir : la vérification initiale post-travaux est obligatoire dans les 6 mois suivant la remise du DOE, puis des contrôles annuels alternent entre inspection visuelle et vérification complète.
Les éléments à contrôler à chaque visite : état visuel des paratonnerres et fixations, mesures de résistivité des prises de terre, tests de continuité descente-terre, contrôle des SPD en charge avec remplacement si voyant déclenché ou composant endommagé.
Un rapport d’inspection complet mentionne : date, opérateur, relevés numériques, anomalies constatées et actions correctives recommandées avec délai. Ce document alimente le registre de maintenance, preuve indispensable auprès de l’assureur en cas de sinistre. La preuve documentaire (DOE + rapport de vérification) est souvent la clé pour déclencher la prise en charge par les assureurs.
Quelles normes s’appliquent et comment prouver votre conformité ?
La conformité en France repose sur deux piliers normatifs complémentaires. La série NF EN 62305 couvre l’évaluation du risque (partie 2), les dommages physiques aux structures (partie 3) et la protection des réseaux électriques internes (partie 4). La norme NF C17-102 régit spécifiquement les systèmes par PDA, de la conception à la vérification.
Séquence de conformité à suivre :
- Réaliser l’ARF selon NF EN 62305-2 et la documenter avec calcul du LPL
- Produire l’ETF intégrant les préconisations de l’ARF
- Exécuter les travaux conformément à l’ETF et à NF C17-102
- Constituer le DOE complet (plans, mesures, notices)
- Faire réaliser la vérification initiale par un organisme qualifié indépendant
- Émettre le rapport de conformité et le certificat NF/IEC
- Signer un contrat de maintenance récurrent avec registre d’interventions
Pour les ICPE, l’arrêté du 4 octobre 2010 impose de produire devant la DREAL : l’étude de risque foudre, l’étude technique foudre et le rapport de vérification initiale. Ces trois documents forment le dossier réglementaire foudre. La norme UTE C 15-443 et la NF C 15-100 s’appliquent en complément pour la protection des installations électriques basse tension.
Quelles précautions spécifiques pour les sites critiques et les bornes VE ?
Les centres de données, hôpitaux et sites ICPE appellent des mesures renforcées par rapport à un bâtiment tertiaire standard. La redondance de mise à la terre, les zones équipotentielles renforcées et la surveillance active des SPD (avec remontée d’alarme) sont des prérequis, pas des options. Un plan de continuité d’alimentation doit intégrer les scénarios de coup de foudre direct et indirect.
| Niveau de criticité | Mesures de protection | Surveillance SPD | Redondance terre |
|---|---|---|---|
| Standard (tertiaire) | PDA + SPD TGBT | Visuelle annuelle | Simple |
| Élevé (industriel, ICPE) | PDA + cage + SPD cascade | Monitoring continu | Double |
| Critique (datacenter, hôpital) | Cage maillée + SPD multi-niveaux | Télésurveillance | Renforcée + test périodique |
Pour les bornes de recharge pour véhicules électriques, la protection doit couvrir trois niveaux : SPD côté puissance en amont de la borne, protection des communications et capteurs de charge, et liaison équipotentielle entre le véhicule et l’infrastructure. Un dysfonctionnement sur les communications peut bloquer la session de charge sans endommager le matériel de puissance, ce qui rend la protection des signaux aussi critique que celle du circuit principal.
Sur les sites en zones ATEX ou à atmosphères inflammables, coordonnez systématiquement le choix des équipements de protection foudre avec le référent sécurité site. Certains composants standard ne sont pas admissibles en zone classée.

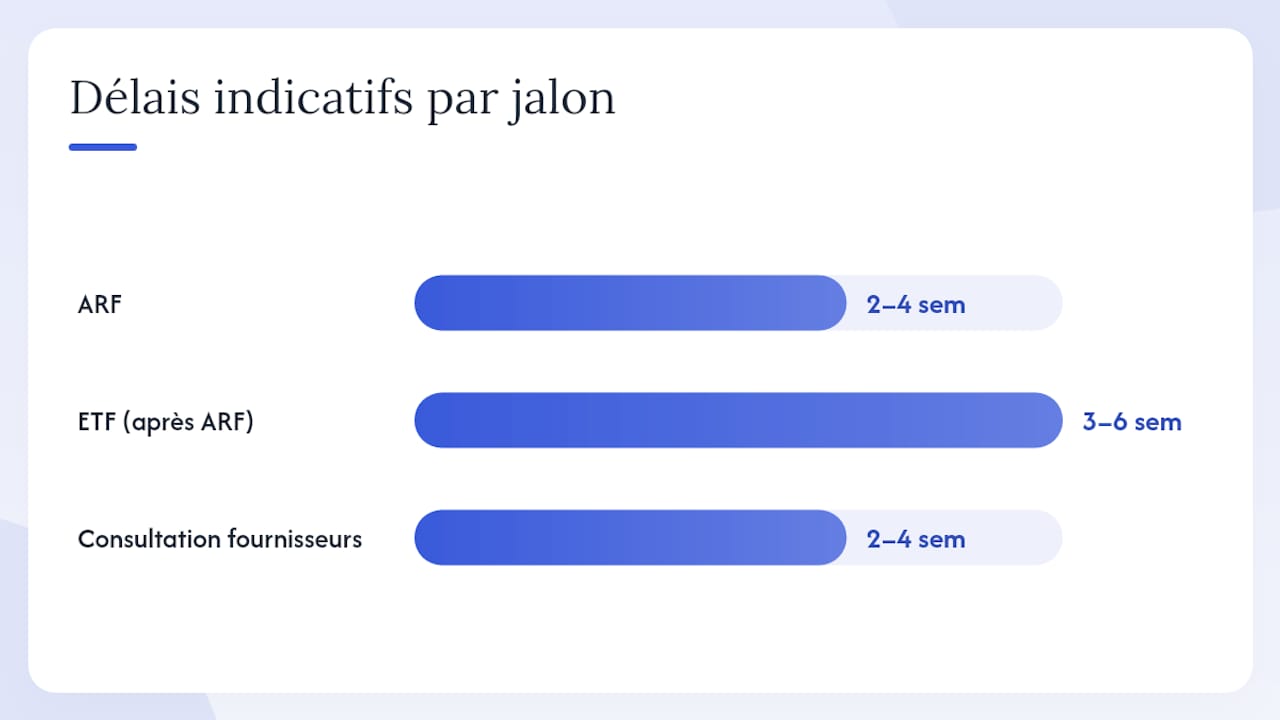

Quel budget et quel calendrier prévoir pour votre projet foudre ?
| Jalon | Délai indicatif | Remarque |
|---|---|---|
| ARF | 2–4 semaines | Dépend de la complexité du site |
| ETF | 3–6 semaines après ARF | Inclut calcul LPL et plans de routage |
| Consultation fournisseurs | 2–4 semaines | Exiger références et preuves de conformité |
| Installation | Variable (1 jour à plusieurs semaines) | Selon surface et nombre de descentes |
| Vérification initiale | Dans les 6 mois post-DOE | Obligation normative |
| Mise en maintenance | Avant première saison orageuse | Contrat annuel recommandé |
Les principaux postes budgétaires à anticiper : étude technique (ARF + ETF), équipements (paratonnerres PDA, conducteurs, électrodes de terre profondes, SPD), travaux de génie civil pour prises de terre sur sols résistifs, essais et mesures initiales, et contrat de maintenance annuel.
Conseils pour votre appel d’offres :
- Exiger le DOE complet comme condition de réception, pas comme option
- Demander les garanties matériaux et les fiches techniques des composants
- Inclure une clause SLA pour intervention post-coup de foudre (délai maximal d’intervention)
- Vérifier les références chantier sur des sites de criticité comparable
- Demander la preuve de qualification QUALIFOUDRE pour les vérifications initiales et périodiques
Points clés
Une protection foudre efficace repose sur la combinaison ARF + ETF + installation certifiée + maintenance documentée, dans cet ordre et sans raccourci.
| Point | Détails |
|---|---|
| ARF obligatoire pour ICPE | L’arrêté du 4 octobre 2010 impose la réalisation d’une analyse de risque foudre, une étude technique foudre et une vérification pour les ICPE concernées. |
| Vérification initiale sous 6 mois | La vérification post-travaux doit intervenir dans les 6 mois suivant la remise du DOE. |
| DOE = preuve assureur | Le dossier d’exécution complet est la clé pour déclencher la prise en charge après sinistre. |
| SPD sur puissance et communications | Pour les bornes VE et sites critiques, protéger aussi les circuits de signaux et capteurs. |
| Indelec : prestataire clé en main | Indelec couvre ARF, ETF, installation PDA, prises de terre profondes, vérification et maintenance. |
Ce que l’expérience terrain révèle vraiment sur la protection foudre
La plupart des gestionnaires d’infrastructures sous-estiment un point précis : la qualité du dossier d’exécution importe autant que la qualité de l’installation elle-même. Un système parfaitement posé sans DOE complet devient un passif lors d’un sinistre ou d’un contrôle DREAL. L’assureur ne rembourse pas sur la foi d’une installation visible ; il rembourse sur la foi d’un document daté, signé et conforme.
L’autre angle mort concerne l’adaptation climatique. Les cartes kérauniques françaises évoluent, et une ARF réalisée il y a dix ans sur un site industriel peut sous-estimer le Ng actuel pour certaines régions. Chez Indelec, le centre R&D suit ces évolutions pour mettre à jour les préconisations techniques. Une installation dimensionnée sur des données obsolètes reste légalement conforme mais techniquement sous-protégée.
Enfin, la séparation entre réalisateur et vérificateur n’est pas une formalité administrative. C’est la seule garantie que les mesures initiales de résistivité et de continuité reflètent la réalité du terrain, pas les attentes du chantier.
Indelec vous accompagne de l’audit à la certification
Obtenir une installation foudre conforme sans multiplier les interlocuteurs, c’est exactement ce qu’Indelec propose depuis 1955. L’offre couvre l’intégralité de la chaîne : analyse de risque et étude technique, installation de paratonnerres PDA et prises de terre profondes, vérification initiale, puis contrat de maintenance récurrent avec registres d’intervention.
Pour les sites critiques (datacenters, hôpitaux, ICPE), Indelec propose des solutions dédiées aux immeubles sensibles avec architectures renforcées et surveillance SPD. Les bornes de recharge pour véhicules électriques bénéficient d’une offre spécifique intégrant protection puissance et communications. Les équipes techniques peuvent également suivre des formations au Lightning Innovation and Research Institute pour monter en compétence sur les normes NF C17-102 et NF EN 62305.
Contactez Indelec pour obtenir un devis d’ARF ou une consultation technique sur votre site.
Sources et ressources utiles
| Ressource | Type | Usage |
|---|---|---|
| Norme NF C17-102 (AFNOR) | Norme française | Conception PDA, conducteurs, vérification, DOE |
| Série NF EN 62305 / IEC 62305 | Norme internationale | Évaluation du risque (partie 2), dommages physiques (partie 3), réseaux internes (partie 4) |
| INERIS — risque foudre et ICPE | Guide technique | ARF obligatoire, arrêté du 4 octobre 2010, obligations ICPE |
| INFORISQUE — optimiser la gestion du risque foudre | Article technique | Calendrier de vérification, qualification QUALIFOUDRE |
| Indelec — analyse du risque foudre | Guide pratique | Méthodologie ARF et ETF pour sites industriels |
| Indelec — checklist sécurité foudre | Checklist opérationnelle | Contrôles à chaque étape du projet |
Documents à joindre au dossier réglementaire (ICPE/DREAL) : étude de risque foudre (ARF), étude technique foudre (ETF), rapport de vérification initiale signé par organisme qualifié indépendant, et DOE complet avec mesures initiales.
