Zone de protection foudre : sécurisez vos installations
La France enregistre entre 450 000 et 2 millions d’impacts de foudre chaque année. Pourtant, beaucoup d’exploitants d’infrastructures industrielles et commerciales ignorent encore que la simple présence d’un paratonnerre ne garantit pas une protection réelle. Tout repose sur un concept précis : la zone de protection foudre. Ce guide vous explique ce qu’elle est, comment la calculer, quels standards s’appliquent à votre site, et comment éviter les erreurs de dimensionnement qui exposent vos équipements, vos équipes et votre activité à des risques graves.
Table des matières
- Définition et principes fondamentaux de la zone de protection foudre
- Méthodes de calcul et standards pour déterminer la zone de protection
- Cas particuliers et défis pour les structures complexes
- Application pratique : comment dimensionner efficacement une zone de protection foudre
- Notre regard d’expert sur la zone de protection foudre
- Découvrez les solutions innovantes pour la protection foudre
- Questions fréquemment posées
Points Clés
| Point | Détails |
|---|---|
| Définition essentielle | La zone de protection foudre désigne l’espace sécurisé par des équipements spécifiques pour intercepter la foudre avant d’atteindre une structure. |
| Méthodes éprouvées | Le calcul de la zone de protection s’appuie sur des méthodes physiques et sur des normes internationales pour garantir une couverture efficace. |
| Cas complexes à surveiller | Structures atypiques, bâtiments hauts et zones réglementées nécessitent des solutions techniques spécifiques et renforcées. |
| Dimensionnement rigoureux | Seule une analyse précise permet de déterminer le niveau de protection adapté à chaque installation industrielle ou commerciale. |
| Expertise indispensable | Faire appel à des spécialistes pour l’étude et la réalisation garantit sécurité, conformité et tranquillité d’esprit face au risque foudre. |
Définition et principes fondamentaux de la zone de protection foudre
La zone de protection foudre désigne le volume spatial dans lequel un système de protection externe est conçu pour intercepter les impacts directs de foudre avant qu’ils n’atteignent la structure protégée. Ce n’est pas une frontière magique, mais le résultat d’un calcul rigoureux basé sur la géométrie du dispositif et les caractéristiques physiques de la décharge électrique.
Un système de protection foudre complet repose sur trois composantes indissociables :
- Le paratonnerre ou dispositif de capture : il intercepte la foudre en offrant un point d’impact préférentiel.
- Les descentes : elles acheminent le courant de foudre depuis le capteur jusqu’au sol, en évitant tout arc latéral dangereux.
- La prise de terre : elle dissipe l’énergie dans le sol de façon contrôlée, sans provoquer de tensions de pas ou de contact.
Ces trois éléments forment ce qu’on appelle la protection externe. Elle se distingue de la protection interne, qui concerne les dispositifs de protection contre les surtensions (parafoudres, liaisons équipotentielles) installés à l’intérieur du bâtiment pour protéger les équipements électriques et électroniques.
La protection externe intercepte la foudre. La protection interne limite ses effets sur vos systèmes. Les deux sont nécessaires. L’une sans l’autre laisse toujours une faille ouverte.
Le dimensionnement de la zone de protection est l’étape critique. Un système sous-dimensionné laisse des zones d’ombre où la foudre peut frapper directement la structure. Un système surdimensionné génère des coûts inutiles. C’est pourquoi les normes de protection foudre imposent une méthodologie précise, adaptée à chaque type d’infrastructure et à son niveau de risque. Les risques industriels liés à la foudre varient considérablement selon l’activité, la localisation géographique et la sensibilité des équipements présents sur le site.
Il est aussi important de comprendre que la zone de protection n’est pas fixe dans le temps. L’ajout d’une extension de bâtiment, l’installation d’équipements en toiture ou la modification de la hauteur d’une structure peuvent remettre en cause la validité de la zone existante. Tout changement structurel majeur doit déclencher une réévaluation du système.

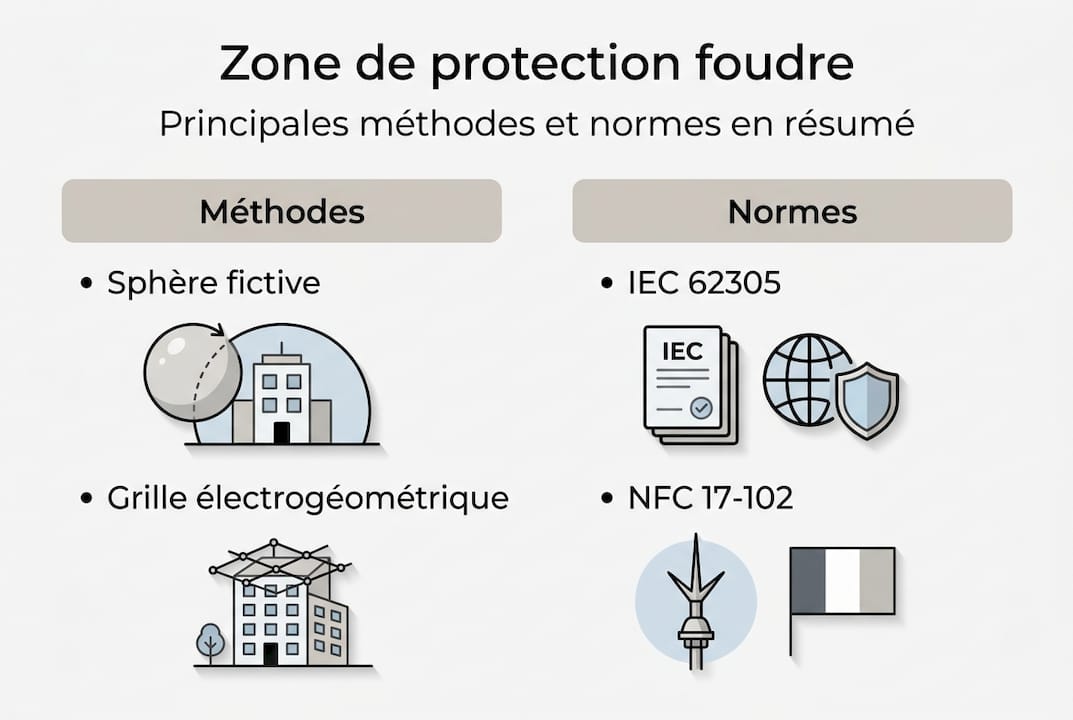

Méthodes de calcul et standards pour déterminer la zone de protection
La délimitation d’une zone de protection foudre repose sur plusieurs méthodes reconnues, chacune avec ses hypothèses et ses limites. Comprendre leurs différences vous permet de mieux dialoguer avec votre bureau d’études et de valider les choix techniques proposés.
La méthode de la sphère fictive (ou rolling sphere) est la référence géométrique internationale. On simule le passage d’une sphère de rayon R (qui varie selon le niveau de protection visé : 20 m pour le niveau I, jusqu’à 60 m pour le niveau IV) sur toute la surface de la structure. Chaque point touché par la sphère est considéré comme exposé. Cette méthode est simple, visuelle et directement intégrée dans les normes IEC 62305 et NFC 17-100.
La méthode de la grille électrogéométrique est utilisée pour les toitures planes ou les structures à géométrie complexe. Elle consiste à mailler la surface à protéger selon un pas de grille défini par le niveau de protection.
Les méthodes de calcul géométriques comme la sphère s’opposent aux approches probabilistes intégrées dans les analyses de risque IEC, qui calculent la fréquence d’impact tolérable en fonction des enjeux humains et économiques.
| Méthode | Type | Norme associée | Usage typique |
|---|---|---|---|
| Sphère fictive | Géométrique | IEC 62305, NFC 17-100 | Structures standards |
| Grille électrogéométrique | Géométrique | NFC 17-100 | Toitures complexes |
| Analyse de risque IEC | Probabiliste | IEC 62305-2 | Sites à enjeux élevés |
| Paratonnerre à dispositif d’amorçage (PDA) | Expérimental/normé | NFC 17-102 | Zones à protection étendue |
Le débat entre paratonnerre Franklin classique et PDA (paratonnerre à dispositif d’amorçage) reste un sujet technique sensible. Le Franklin offre une zone de protection calculée selon la sphère fictive. Le PDA revendique un rayon de protection plus grand grâce à son amorçage anticipé, validé par des essais en laboratoire selon la norme NFC 17-102. Les deux approches sont légales en France, mais leurs zones de protection ne se calculent pas de la même façon.
Conseil de pro : Pour les sites soumis à la conformité normes foudre, demandez systématiquement à votre prestataire de vous fournir le rapport d’analyse protection foudre avec la méthode de calcul utilisée et le niveau de protection retenu. C’est votre garantie en cas de contrôle ou de sinistre.
En zone ATEX, le niveau de protection I est obligatoire, ce qui impose un rayon de sphère fictive de 20 m et des exigences renforcées sur toute la chaîne de protection.

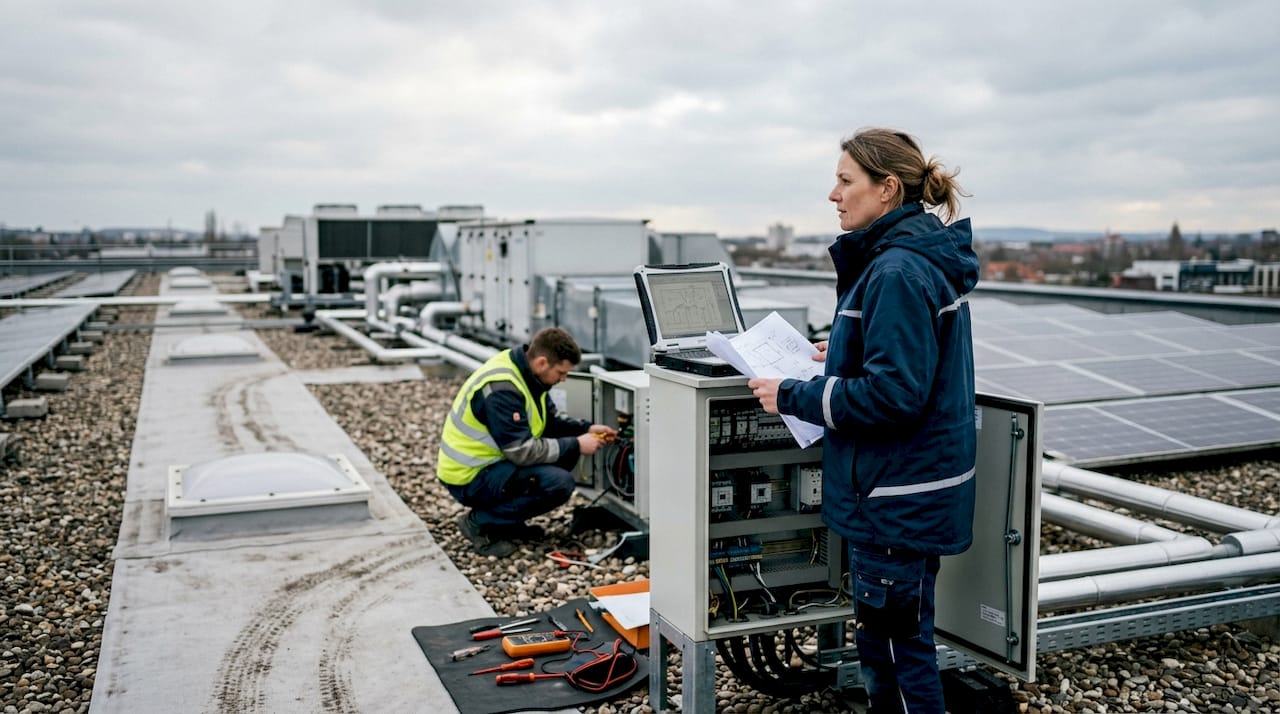

Cas particuliers et défis pour les structures complexes
Certaines infrastructures présentent des défis spécifiques pour la définition de leur zone de protection. Les bâtiments industriels à géométrie irrégulière, les silos, les cheminées, les antennes relais ou les entrepôts à grande hauteur ne se traitent pas comme un pavillon résidentiel.
Pour les toitures atypiques (toits en dents de scie, sheds industriels, toitures-terrasses avec équipements), la méthode de la grille électrogéométrique s’impose. Elle permet de cartographier précisément les zones exposées et de positionner les capteurs aux endroits stratégiques, sans laisser de point non couvert.
Pour les structures de grande hauteur (supérieures à 60 m), les normes imposent des dispositions spécifiques :
| Hauteur | Contrainte normative | Solution recommandée |
|---|---|---|
| Inférieure à 28 m | Protection standard | Paratonnerre unique possible |
| 28 à 60 m | Risque latéral à évaluer | Capteurs latéraux en complément |
| Supérieure à 60 m | Protections séparées obligatoires | Systèmes multiples, descentes dédiées |
Les zones ATEX et ICPE constituent les cas les plus contraignants. Le niveau de protection I est obligatoire, sans dérogation possible. Les matériaux utilisés, les connexions, les prises de terre et les distances de sécurité sont tous soumis à des exigences renforcées.
Voici les principaux défis rencontrés sur ces sites :
- Multiplication des points de captage pour couvrir l’ensemble de la surface exposée
- Coordination entre protection foudre et systèmes de détection incendie ou gaz
- Contraintes d’accès pour la maintenance des descentes et prises de terre
- Vérification de la compatibilité électromagnétique avec les équipements sensibles
La protection d’immeubles sensibles comme les data centers, hôpitaux ou sites de production critique suit une logique similaire. Consulter un exemple de protection foudre sur site réel aide souvent à comprendre comment ces contraintes se traduisent en solutions concrètes.
Application pratique : comment dimensionner efficacement une zone de protection foudre
Grâce à cette compréhension, voyons comment dimensionner la zone de protection dans la réalité industrielle. La démarche suit une logique structurée, qui commence toujours par l’analyse du risque avant de choisir les équipements.
- Réaliser l’analyse de risque selon la norme IEC 62305-2. Cette étape quantifie la fréquence d’impact probable sur votre site en tenant compte de la densité de foudroiement local, de la surface de collection de la structure et de sa hauteur. Le risque tolérable pour les vies humaines est fixé à Nd = 10^-5, soit une probabilité d’accident acceptable d’une fois pour 100 000 ans.
- Définir le niveau de protection requis (I à IV) en fonction des résultats de l’analyse de risque et des contraintes réglementaires (ATEX, ICPE, ERP).
- Choisir la méthode de captage adaptée à la géométrie de votre structure : sphère fictive pour les formes régulières, grille pour les toitures complexes, PDA si une zone étendue est nécessaire.
- Positionner les capteurs et descentes en respectant les distances de séparation pour éviter les arcs latéraux et les tensions induites.
- Dimensionner la prise de terre selon la résistivité du sol mesurée sur site. Une résistance de terre inférieure à 10 ohms est généralement requise.
- Documenter et faire vérifier l’installation par un organisme compétent, puis planifier les contrôles périodiques.
Conseil de pro : Ne commencez jamais par choisir le paratonnerre. Commencez par l’analyse de risque. Le choix du dispositif découle du niveau de protection requis, pas l’inverse. Cette erreur de séquence est la plus fréquente sur les chantiers industriels.
La protection des installations sensibles doit aussi intégrer la protection interne. Un parafoudre industriel correctement sélectionné et installé protège vos automates, variateurs et systèmes de supervision contre les surtensions induites par la foudre, même lorsque l’impact tombe à plusieurs centaines de mètres de votre site.
Notre regard d’expert sur la zone de protection foudre

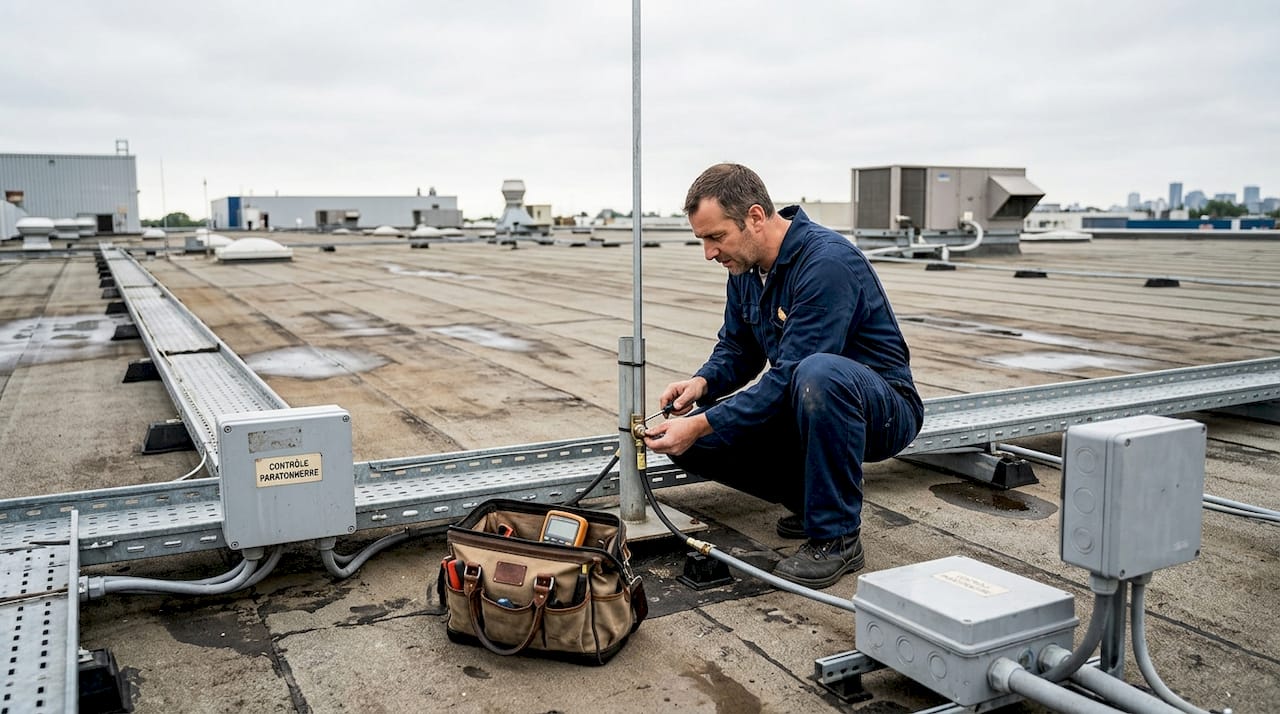

Depuis 1955, nous avons constaté une tendance persistante : les exploitants considèrent souvent la conformité normative comme synonyme de sécurité réelle. Ce n’est pas toujours vrai. Une installation peut être conforme sur le papier et présenter des failles critiques dans sa mise en œuvre, notamment au niveau des connexions de descentes ou de l’état des prises de terre après plusieurs années d’exploitation.
Les méthodes géométriques comme la sphère fictive sont des outils puissants, mais elles reposent sur des hypothèses idéales. Sur le terrain, un câble de descente mal fixé, une prise de terre corrodée ou un équipement ajouté en toiture sans mise à jour du schéma de protection peut invalider l’ensemble du calcul théorique.
Notre conviction : la sécurité réelle passe par des inspections régulières et une culture de maintenance proactive, pas seulement par l’obtention d’un certificat de conformité initial. L’approche normative est le point de départ, jamais le point d’arrivée. Les analyses probabilistes émergentes permettent d’aller plus loin en quantifiant le risque résiduel réel, une évolution que nous encourageons fortement sur les sites à enjeux critiques.
Découvrez les solutions innovantes pour la protection foudre
Votre infrastructure mérite une protection dimensionnée avec précision, pas une solution générique. Indelec accompagne les propriétaires d’infrastructures industrielles et commerciales depuis plus de 70 ans, de l’analyse de risque initiale jusqu’à la certification de l’installation.
Nos experts conçoivent des systèmes conformes aux normes NFC et IEC, adaptés à vos contraintes spécifiques, qu’il s’agisse de sites ATEX, d’entrepôts logistiques ou d’infrastructures critiques. Découvrez nos solutions complètes protection foudre, nos dispositifs de protection par PDA et notre accompagnement normes pour garantir la conformité et la sécurité durable de vos installations.
Questions fréquemment posées
Comment est calculée la zone de protection contre la foudre ?
Elle est calculée par des méthodes géométriques comme la sphère fictive ou la grille électrogéométrique, et validée selon les normes NFC 17-100 et IEC 62305. La méthode choisie dépend de la géométrie de la structure et du niveau de protection requis.
Quels sont les risques si la zone de protection est mal dimensionnée ?
Un dimensionnement insuffisant expose directement la structure aux impacts, avec des conséquences potentiellement graves sur les personnes, les équipements et la continuité d’activité. La France enregistre jusqu’à 2 millions d’impacts par an, ce qui rend ce risque très concret.
Quelles infrastructures nécessitent un niveau de protection foudre maximal ?
Les zones ATEX et ICPE ainsi que les bâtiments de plus de 60 m exigent un niveau de protection I, le plus élevé, sans possibilité de dérogation réglementaire.
Est-ce qu’un paratonnerre seul suffit à protéger une installation ?
Non. Un paratonnerre doit impérativement être associé à des descentes et une prise de terre correctement dimensionnées pour constituer un système de protection externe efficace et conforme.
