Tutoriel calcul zone protection foudre : guide pratique
TL;DR:
- Une mauvaise délimitation des zones LPZ peut entraîner des arrêts d’usine coûteux et de graves risques pour le personnel. La norme IEC 62305 guide le calcul précis des zones et la sélection coordonnée des parafoudres pour assurer une protection efficace. Un contrôle rigoureux des paramètres, du courant de foudre à la coordination des SPD, garantit la sécurité et la conformité des installations industrielles.
Un mauvais calcul des zones de protection contre la foudre peut coûter bien plus qu’un équipement endommagé. Il peut provoquer l’arrêt complet d’un site industriel, exposer des personnes à des risques létaux et générer des mises en conformité forcées après incident. Ce tutoriel calcul zone protection foudre s’adresse aux ingénieurs, architectes et responsables sécurité qui ont besoin d’une méthode structurée, conforme à la norme IEC 62305, pour délimiter les zones LPZ et dimensionner les protections associées avec précision. Chaque étape est illustrée par des formules, des exemples chiffrés et des règles directement applicables sur le terrain.
Table des matières
- Points clés
- Zones LPZ : fondements du calcul protection foudre
- Préparer le calcul : données et paramètres requis
- Calcul pratique étape par étape
- Vérification et bonnes pratiques d’installation
- Ce que j’ai appris en 70 ans de protection foudre industrielle
- Solutions Indelec pour votre protection foudre
- FAQ
Points clés
| Point | Détails |
|---|---|
| Maîtriser les zones LPZ | Les zones LPZ 0 à 3 définissent des niveaux de risque décroissants qui conditionnent chaque décision de protection. |
| Collecter les données en amont | Courant de foudre estimé, géométrie du site et surfaces de boucles sont indispensables avant tout calcul. |
| Appliquer les formules physiques | Le champ magnétique H et la tension induite V se calculent à chaque limite de zone pour dimensionner le SPD correct. |
| Coordonner les parafoudres | La règle Up(aval) < 0,8 × Up(équipement) conditionne la sélection de chaque type de SPD dans la chaîne. |
| Vérifier les distances physiques | Une distance minimale entre SPD de types différents est nécessaire pour garantir le découplage inductif. |
Zones LPZ : fondements du calcul protection foudre
La logique de segmentation par zones
Le concept de zones LPZ (Lightning Protection Zones) repose sur une idée physiquement simple mais redoutablement efficace : segmenter l’installation en enveloppes successives où le risque électromagnétique décroît de l’extérieur vers l’intérieur. Chaque passage d’une zone à la suivante constitue une interface de traitement. C’est là que se placent les parafoudres, les liaisons équipotentielles et les blindages.
Les cinq zones se définissent ainsi :
- LPZ 0A : zone externe non protégée, exposée directement aux impacts de foudre et au champ magnétique non atténué
- LPZ 0B : zone externe partiellement protégée contre les impacts directs, mais toujours soumise au champ complet
- LPZ 1 : première zone intérieure, courants partiels limités, champ magnétique atténué par les blindages de l’enveloppe
- LPZ 2 : zone avec atténuation supplémentaire, généralement obtenue par un second blindage ou une cage de Faraday locale
- LPZ 3 : zone la plus protégée, réservée aux équipements sensibles (automates, serveurs, instrumentations critiques)
Ce que dit la norme IEC 62305
La norme IEC 62305 constitue le cadre de référence incontournable pour la protection contre la foudre en Europe et dans de nombreux pays. Elle structure le calcul des zones LPZ en imposant une analyse des risques préalable, une coordination des mesures de protection et une vérification documentée. Ne pas suivre ce cadre revient à concevoir une protection dont la validité juridique et technique est indémontrable.
| Zone LPZ | Exposition directe | Courant partiel admissible | SPD requis |
|---|---|---|---|
| 0A | Complète | Non limité | SPD Type 1 à la limite LPZ 0/1 |
| 0B | Partielle | Réduit | SPD Type 1 ou 2 selon analyse |
| 1 | Nulle | Limité selon k_c | SPD Type 2 à la limite LPZ 1/2 |
| 2 | Nulle | Très faible | SPD Type 3 à la limite LPZ 2/3 |
| 3 | Nulle | Résiduel | SPD Type 3 fin de ligne |
Préparer le calcul : données et paramètres requis
Les données d’entrée indispensables
Avant de poser la première formule, vous devez rassembler des données précises sur votre installation. L’absence de l’une d’elles conduit inévitablement à des résultats erronés ou inapplicables. Les données à collecter sont :
- Le courant de foudre de référence I : défini selon le niveau de protection LPS (I, II, III ou IV) de la norme IEC 62305, il varie de 100 kA (LPS I) à 25 kA (LPS IV) pour la forme d’onde 10/350 μs
- La géométrie de l’installation : distances r entre les conducteurs de descente et les équipements sensibles, longueur et tracé des câbles internes
- Les surfaces de boucles de câbles A : chaque boucle formée par deux conducteurs parallèles est une source de tension induite. Mesurer l’aire de ces boucles est non négociable
- Les niveaux d’immunité des équipements : tension de tenue des appareils à protéger, exprimée en kV, à comparer avec la tension induite calculée
Classifier les parafoudres avant de dimensionner
La coordination des SPD selon leur type n’est pas optionnelle. Un SPD Type 1 est conçu pour écouler les courants de foudre directs (forme d’onde 10/350 μs). Un SPD Type 2 traite les surtensions induites et conduites (forme d’onde 8/20 μs). Un SPD Type 3 est un complément de fin de ligne pour les équipements très sensibles.
Conseil de pro:Exigez toujours les fiches techniques complètes de vos SPD avec les valeurs Iimp, Imax et Up explicitement testées selon IEC 61643-11. Les données des catalogues commerciaux sont parfois issues de tests non normalisés.
Les formes d’onde 10/350 μs et 8/20 μs définissent des exigences très différentes en termes d’énergie absorbée. Un SPD Type 2 placé là où un Type 1 est requis sera détruit lors du premier impact sérieux.

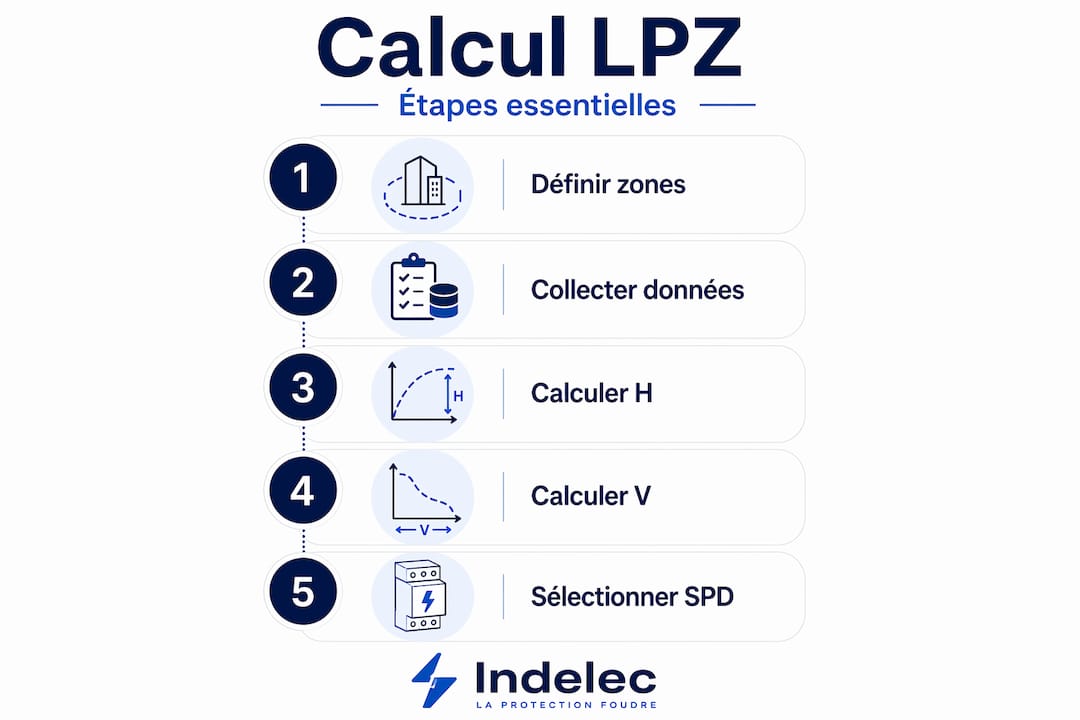

Calcul pratique étape par étape
Étape 1 : calculer le champ magnétique H à chaque limite de zone
La formule de base pour le champ magnétique H à une distance r d’un conducteur parcouru par un courant I est :
H = I / (2π × r)
Exemple concret : pour un courant de foudre I = 100 kA et une distance r = 5 m entre le conducteur de descente et un câble de contrôle, on obtient :
H = 100 000 / (2π × 5) ≈ 3 183 A/m
Ce champ est le point de départ pour calculer la tension induite dans les boucles proches.
Étape 2 : calculer la tension induite V dans les boucles de câbles
La tension induite dans une boucle de surface A est donnée par :
V = μ₀ × A × (dH/dt)
Avec μ₀ = 4π × 10⁻⁷ H/m et dH/dt proportionnel au front de montée du courant de foudre. Pour un courant de 100 kA avec un front de montée de 10 μs, une boucle de 1 m² génère une tension de l’ordre de 2 000 V. Cette valeur dépasse largement la tension de tenue de la plupart des équipements industriels non protégés (typiquement 1,5 à 4 kV selon la catégorie d’installation).
Étape 3 : calculer le courant partiel dans chaque descente
Quand l’installation comporte plusieurs descentes, le courant total se répartit. La formule du courant partiel est :
I_partiel = I_total × (1/n) × k_c
Avec n le nombre de descentes et k_c un facteur géométrique compris entre 0,5 et 1,0 selon la configuration. Pour 4 descentes et k_c = 0,6 :
I_partiel = 100 kA × (1/4) × 0,6 = 15 kA
Ce chiffre conditionne directement le calibre Iimp du SPD Type 1 à installer sur chaque descente.
Étape 4 : sélectionner et coordonner les SPD selon les résultats
| Limite de zone | H calculé (A/m) | V induite (V) | SPD requis | Up maximum (kV) |
|---|---|---|---|---|
| LPZ 0A / LPZ 1 | 3 183 | 2 000 | Type 1, Iimp ≥ 15 kA | 2,5 |
| LPZ 1 / LPZ 2 | 800 | 500 | Type 2, Imax ≥ 20 kA | 1,5 |
| LPZ 2 / LPZ 3 | 200 | 120 | Type 3 | 0,8 |
La règle de coordination Up impose que Up(aval) soit inférieur à 0,8 × Up(équipement). Si votre équipement a une tension de tenue de 1,5 kV, le SPD qui le protège doit avoir un niveau de protection Up ≤ 1,2 kV. Cette règle se cascade de zone en zone.
Conseil de pro:Lors du choix du SPD en limite LPZ 1/2, vérifiez que le produit Up(amont) × k_lead reste inférieur à Up(aval). k_lead intègre l’inductance du câble de raccordement : un câble long entre deux SPD peut annuler leur coordination même si les Up nominaux sont corrects.
Vérification et bonnes pratiques d’installation
Coordonner Type 1, Type 2 et Type 3 sans erreur
La coordination entre SPD de types différents est la source d’erreur la plus fréquente sur les chantiers industriels. Voici les points de vérification critiques :
- Maintenir une distance minimale de 10 m de câblage entre SPD Type 1 et Type 2 pour garantir un découplage inductif suffisant. En dessous de cette distance, les deux parafoudres voient pratiquement le même régime transitoire et le Type 2 peut être sollicité au-delà de ses capacités
- Vérifier le courant de court-circuit local Icc au point d’installation de chaque SPD. Pour les installations industrielles, l’Icc dépasse souvent 20 kA, ce qui impose de choisir des SPD avec déconnecteur intégré adapté
- Réaliser les connexions de mise à la terre avec des conducteurs les plus courts possible et sans coude à angle droit, chaque coude ajoutant de l’inductance parasite
Liaisons équipotentielles et mise à la terre
La délimitation LPZ doit être intégrée et coordonnée avec l’architecture électrique globale, incluant les liaisons équipotentielles et la répartition des surintensités.
En pratique, toutes les masses métalliques franchissant une limite de zone (canalisations, chemins de câbles, armatures) doivent être reliées à la barre équipotentielle de cette limite. Un conducteur métallique non relié peut devenir une antenne qui réinjecte des tensions induites directement dans la zone supposément protégée.
Pour les bâtiments industriels exposés, la checklist de vérification avant mise en service doit couvrir : continuité de toutes les liaisons équipotentielles aux interfaces LPZ, tests de continuité des terres de chaque SPD, vérification des distances entre SPD, et contrôle des valeurs Up avec les fiches fabricant.
Ce que j’ai appris en 70 ans de protection foudre industrielle
Au fil des dizaines de projets industriels suivis par Indelec depuis 1955, j’ai observé un schéma qui se répète : les incidents de foudre les plus dommageables ne surviennent pas faute de parafoudres. Ils surviennent parce que les parafoudres installés n’ont pas été calculés ensemble, en système coordonné.
J’ai vu des sites avec quatre parafoudres de marques différentes, tous certifiés, tous conformes pris individuellement, dont aucun ne fonctionnait correctement en situation réelle parce que leurs niveaux Up n’avaient jamais été croisés avec la tension de tenue des équipements en aval. Le calcul statique basé uniquement sur la géométrie externe est insuffisant si la coordination électrique n’est pas recalculée rigoureusement pour chaque interface de zone.
Mon conseil le plus direct : exigez de votre bureau d’études une matrice de coordination documentée, avec les valeurs H, V induite, Up de chaque SPD et tension de tenue de chaque équipement sensible. Ce document est votre assurance technique en cas d’incident, et votre guide lors de chaque extension de l’installation.
L’approche combinée géométrie et électricité est la seule qui garantit des zones électriquement maîtrisées. Optimiser finement les caractéristiques des SPD au niveau réel de menace permet aussi d’éviter la surprotection coûteuse sans compromettre la fiabilité. Ce n’est pas une question de budget : c’est une question de méthode.
— Indelec
Solutions Indelec pour votre protection foudre
Maîtriser le calcul des zones LPZ est une chose. Disposer des bons partenaires pour transformer ces calculs en systèmes fiables et conformes en est une autre.
Indelec accompagne ingénieurs et responsables sécurité depuis 1955 dans la conception, l’installation et la maintenance de systèmes de protection contre la foudre conformes à la norme IEC 62305. Nos équipes d’ingénierie réalisent les analyses de risques, les calculs LPZ et la sélection des SPD adaptés à chaque site industriel. Pour les professionnels souhaitant approfondir leur maîtrise du sujet, le Lightning Innovation and Research Institute propose des formations techniques spécialisées. Consultez également notre référentiel sur les normes foudre applicables pour vérifier la conformité de vos installations actuelles. Contactez Indelec pour une expertise personnalisée adaptée à votre site.
FAQ
Qu’est-ce qu’une zone LPZ en protection foudre ?
Une zone LPZ (Lightning Protection Zone) est une enveloppe de l’installation où le niveau d’exposition électromagnétique à la foudre est défini et contrôlé. Les zones vont de LPZ 0A (exposition totale) à LPZ 3 (protection maximale pour équipements sensibles).
Comment calculer le champ magnétique à une limite de zone ?
On applique la formule H = I / (2π × r), où I est le courant de foudre en ampères et r la distance en mètres entre le conducteur de descente et l’équipement. Pour 100 kA à 5 m, H atteint environ 3 183 A/m.
Quelle règle respecter pour la coordination des parafoudres ?
La tension de protection Up de chaque SPD doit rester inférieure à 0,8 × la tension de tenue de l’équipement protégé. Cette règle se vérifie à chaque interface de zone, en tenant compte de la longueur des câbles de raccordement.
Pourquoi une distance de 10 m entre SPD Type 1 et Type 2 ?
Cette distance crée une inductance de câble suffisante pour le découplage inductif entre les deux parafoudres. Sans elle, le SPD Type 2 est exposé à des sollicitations qu’il n’est pas conçu pour absorber, ce qui entraîne sa destruction prématurée.
Quels logiciels utiliser pour les calculs LPZ ?
Les feuilles de calcul structurées selon la norme IEC 62305 restent l’outil le plus transparent et auditabl. Des logiciels spécialisés comme ceux proposés par les fabricants de SPD peuvent automatiser les étapes, mais la vérification manuelle des résultats reste indispensable pour les sites industriels critiques.
