Audit sécurité parafoudre étape par étape : guide 2026
En bref:
- Un audit sécurité parafoudre certifie la fiabilité des dispositifs de protection contre les surtensions industriels.
- Il implique une inspection visuelle, des mesures précises avec des outils professionnels, et une analyse rigoureuse des résultats.
Un audit sécurité parafoudre est la procédure structurée qui permet de certifier la fiabilité opérationnelle d’un système de protection contre les surtensions dans une installation industrielle. Cette démarche, connue dans le secteur sous le terme de contrôle périodique des dispositifs de protection contre les surtensions (DPS), suit un protocole précis encadré par les normes IEC 62305 et NF C 17-102. Elle couvre l’inspection des modules MOV (varistances à oxyde métallique) et GDT (éclateurs à gaz), la mesure de la résistance de terre et l’analyse des indicateurs visuels. Réaliser cet audit sécurité parafoudre étape par étape, au minimum tous les deux ans, est la seule méthode fiable pour prévenir les défaillances silencieuses qui exposent vos équipements à des surtensions destructrices.
Quels prérequis et outils pour un audit sécurité parafoudre ?
Un audit parafoudre réussi commence bien avant d’ouvrir le premier coffret électrique. La préparation conditionne la qualité des mesures et la sécurité des intervenants.
Documentation technique à rassembler
Avant toute intervention, rassemblez le plan d’installation du système de protection, les fiches techniques des parafoudres installés, et l’historique complet des interventions et des orages enregistrés sur le site. Ces documents permettent d’identifier les zones à risque prioritaire et de comparer les mesures actuelles aux valeurs nominales du fabricant. Un site sans historique documenté est un site où les anomalies passent inaperçues pendant des années.
Outils indispensables
| Outil | Fonction principale | Norme associée |
|---|---|---|
| Multimètre numérique | Vérification de continuité et contacts d’alarme | NF C 15-100 |
| Testeur de résistance de terre | Mesure de l’impédance de mise à la terre | IEC 62305 / NF C 17-102 |
| Testeur professionnel MOV/GDT | Mesure tension résiduelle et résistance TOV | IEC 62305 |
| Caméra thermique (optionnel) | Détection de points chauds sur bornes et connexions | NF C 15-100 |
| Clé dynamométrique | Vérification du serrage des bornes | Spécifications fabricant |
La mesure de résistance de terre doit être validée conformément aux normes IEC 62305 ou NF C 17-102 lors de chaque audit. Une résistance de terre hors tolérance annule l’efficacité de l’ensemble du système, même si les modules sont en parfait état.
Consignes de sécurité préalables
- Couper l’alimentation du circuit concerné et consigner l’intervention selon la procédure LOTO (Lock Out Tag Out).
- Vérifier l’absence de tension avec un vérificateur d’absence de tension (VAT) homologué.
- Porter les équipements de protection individuelle adaptés à la tension nominale du réseau.
- Informer le responsable électrique du site avant toute opération.
Conseil de pro:Ne réalisez jamais un audit parafoudre immédiatement après un orage sans avoir d’abord vérifié l’absence de charge résiduelle sur les condensateurs internes. Attendez au minimum 30 minutes après la dernière décharge enregistrée.

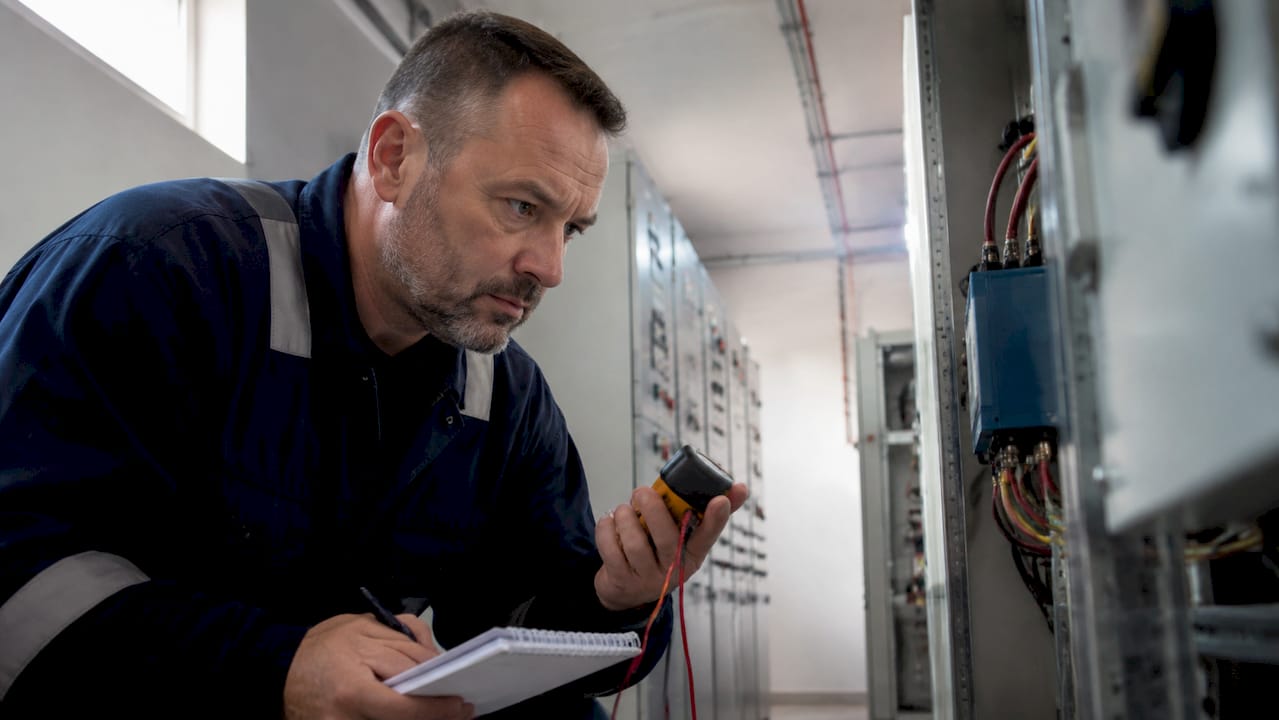

Comment inspecter visuellement et fonctionnellement un parafoudre ?
L’inspection visuelle est la première étape de tout contrôle sécurité parafoudre. Elle prend moins de cinq minutes par appareil et détecte la majorité des défaillances critiques.
Protocole d’inspection en 7 étapes
- Vérifier le témoin visuel. Le témoin lumineux vert indique un état nominal. Un voyant rouge ou éteint impose un remplacement immédiat, sans exception.
- Examiner l’état physique des modules MOV et GDT. Recherchez les traces de brûlure, de déformation ou de fissure sur les cartouches. Les modules MOV et GDT doivent être vérifiés condition par condition, car une anomalie sur un seul module peut provoquer la défaillance de l’ensemble du parafoudre.
- Contrôler le serrage des bornes. Une borne desserrée génère une résistance de contact qui réduit la capacité d’écoulement du courant de foudre. Utilisez la clé dynamométrique selon les valeurs du fabricant.
- Tester la continuité au multimètre. Mesurez la résistance entre l’entrée et la sortie de chaque voie de protection. Une valeur anormalement élevée signale une dégradation interne.
- Vérifier les contacts d’alarme. Les contacts de signalisation à distance doivent commuter correctement. Un contact défaillant prive le système de supervision de toute remontée d’alerte.
- Mesurer la résistance de terre. Comparez la valeur mesurée aux exigences de la norme applicable au site. Pour la plupart des installations industrielles sous IEC 62305, la résistance de terre doit rester inférieure à 10 ohms.
- Documenter chaque mesure. Notez les valeurs relevées, les références des appareils testés et les anomalies constatées sur la fiche d’audit standardisée.
Conseil de pro:Un multimètre seul ne suffit pas pour certifier l’état d’un parafoudre industriel. La fiabilité des modules MOV/GDT exige des testeurs professionnels capables de mesurer la tension résiduelle et la résistance TOV. Un multimètre peut afficher une continuité correcte sur un module dégradé à 60 % de sa capacité nominale.
Comment analyser les résultats et orienter les décisions après l’audit ?
L’audit ne produit de valeur que si ses résultats sont traduits en décisions concrètes. La collecte de données brutes n’est que la moitié du travail.
Hiérarchisation des risques
Classez chaque anomalie selon deux critères : la criticité de l’équipement protégé et la gravité de la défaillance constatée. Une anomalie sur un parafoudre protégeant un automate de production critique est prioritaire sur une anomalie identique sur un circuit d’éclairage secondaire. Cette hiérarchisation structure le plan d’action et justifie les arbitrages budgétaires auprès de la direction technique.
Approche réactive vs approche préventive
| Critère | Approche réactive | Approche préventive |
|---|---|---|
| Déclencheur | Panne ou sinistre constaté | Audit périodique planifié |
| Coût moyen | Élevé (remplacement d’urgence + arrêt production) | Maîtrisé (remplacement programmé) |
| Risque résiduel | Fort pendant la période de défaillance non détectée | Faible grâce à la détection anticipée |
| Conformité normative | Non garantie | Assurée selon IEC 62305 / NF C 17-102 |
L’approche préventive est la seule compatible avec les exigences des normes IEC 62305 et NF C 17-102 en milieu industriel. Elle réduit également les coûts d’arrêt non planifié, qui dépassent systématiquement le coût d’un remplacement programmé.
Rédaction du rapport d’audit
Un rapport d’audit structuré contient les recommandations hiérarchisées, budgétisées et planifiées qui permettent une mise en œuvre efficace. Ce rapport doit inclure : la liste des anomalies classées par priorité, les mesures correctives recommandées avec délai d’exécution, le budget estimatif par action, et le calendrier des prochains contrôles. Les audits s’inscrivent dans une démarche d’amélioration continue alignée avec les directives NIS2 et REC, ce qui renforce leur valeur documentaire lors des inspections réglementaires.
Quelles erreurs éviter et comment assurer un suivi efficace ?
Les erreurs les plus coûteuses en audit parafoudre ne sont pas techniques. Elles sont méthodologiques.
Erreurs fréquentes en milieu industriel
- Se fier uniquement au multimètre. L’usage d’un multimètre seul est insuffisant pour garantir la fiabilité réelle des modules MOV/GDT. Cette erreur est la plus répandue et la plus dangereuse, car elle donne une fausse impression de sécurité.
- Ignorer un voyant rouge. Le remplacement du parafoudre doit être effectué immédiatement si le voyant passe au rouge ou suite à un orage important. Chaque heure de fonctionnement avec un module dégradé est une heure d’exposition non protégée.
- Négliger la périodicité. Les audits périodiques doivent être réalisés au minimum tous les 2 ans, avec des vérifications visuelles semestrielles. Un site industriel qui n’a pas réalisé de contrôle depuis trois ans est statistiquement exposé à une défaillance non détectée.
- Omettre la mise à jour documentaire. Un audit sans rapport écrit n’existe pas juridiquement. En cas de sinistre, l’absence de traçabilité engage la responsabilité du responsable de maintenance.
- Sous-estimer la durée de vie nominale. La durée de vie d’un parafoudre industriel varie entre 5 et 8 ans. Un appareil en service depuis 7 ans sans remplacement doit être considéré comme suspect, même si son voyant est vert.
Conseil de pro:Planifiez les audits parafoudre en même temps que les contrôles réglementaires des installations électriques (vérifications périodiques selon NF C 15-100). Cette synchronisation réduit les temps d’arrêt et optimise les déplacements des équipes de maintenance.
Un parafoudre dont le voyant est vert mais dont les modules MOV ont absorbé plusieurs décharges proches de leur capacité nominale peut céder sans avertissement lors du prochain orage. La vérification visuelle seule ne suffit pas à garantir la protection réelle de l’installation.
Points clés
Un audit sécurité parafoudre rigoureux exige des outils professionnels adaptés, une périodicité respectée et un rapport structuré avec plan d’action priorisé.
| Point | Détails |
|---|---|
| Périodicité minimale | Réalisez un audit complet tous les 2 ans et des contrôles visuels tous les 6 mois. |
| Outils adaptés | Utilisez des testeurs professionnels MOV/GDT, pas uniquement un multimètre standard. |
| Remplacement immédiat | Remplacez tout parafoudre dont le voyant est rouge ou ayant subi un orage majeur. |
| Rapport structuré | Documentez chaque audit avec anomalies, priorités, budgets et calendrier d’actions. |
| Conformité normative | Validez chaque mesure de résistance de terre selon IEC 62305 ou NF C 17-102. |
Ce que l’expérience terrain nous a appris sur l’audit parafoudre
Chez Indelec, nous réalisons des audits de protection contre la foudre depuis 1955. Ce recul nous permet d’affirmer une chose que peu de guides techniques osent écrire : la majorité des défaillances parafoudre que nous constatons sur site auraient pu être évitées par un audit correctement outillé, réalisé à temps.
Le problème récurrent n’est pas l’absence d’audit. C’est l’audit mal outillé. Des équipes de maintenance compétentes arrivent avec un multimètre, constatent une continuité correcte, et repartent avec un faux sentiment de sécurité. Les modules MOV peuvent avoir absorbé 80 % de leur énergie nominale sans que le multimètre ne détecte quoi que ce soit d’anormal. Seul un testeur professionnel mesurant la tension résiduelle et la résistance TOV révèle cet état de dégradation avancée.
Nous observons également que les sites qui intègrent le guide d’audit protection foudre dans leur plan de maintenance préventive annuel réduisent significativement leurs incidents liés aux surtensions. Ce n’est pas une coïncidence. C’est le résultat d’une méthode appliquée avec rigueur.
En 2026, les exigences normatives évoluent et les infrastructures industrielles sont de plus en plus exposées à des événements climatiques intenses. La fiabilité des systèmes foudre n’est plus une option. C’est une condition de continuité d’activité.
— Indelec
Protégez vos installations avec l’expertise Indelec
Indelec accompagne les professionnels de la sécurité industrielle dans la mise en conformité et la maintenance de leurs systèmes de protection contre la foudre depuis plus de 70 ans.
Nos équipes maîtrisent les normes IEC 62305, NF C 17-102 et NF C 15-100 et proposent des audits complets avec rapport structuré, recommandations priorisées et suivi des actions correctives. Consultez notre page dédiée aux normes applicables pour vérifier le cadre réglementaire de votre installation. Pour aller plus loin, nos formations techniques au Lightning Innovation and Research Institute permettent à vos équipes de maîtriser les protocoles d’audit et les meilleures pratiques parafoudre. Contactez Indelec pour un diagnostic personnalisé de vos installations.
Questions fréquentes
Quelle est la fréquence recommandée pour un audit parafoudre ?
Un audit complet doit être réalisé tous les 2 ans au minimum, avec des contrôles visuels semestriels. Après chaque orage majeur, une vérification immédiate des voyants et des modules s’impose.
Un multimètre suffit-il pour tester un parafoudre industriel ?
Non. Un multimètre standard ne peut pas évaluer l’état interne des modules MOV et GDT. Des testeurs professionnels mesurant la tension résiduelle et la résistance TOV sont obligatoires pour certifier la fiabilité réelle d’un parafoudre industriel.
Quand faut-il remplacer un parafoudre sans attendre l’audit ?
Le remplacement est immédiat dès que le voyant lumineux passe au rouge, après un orage important, ou lorsque la durée de service dépasse 8 ans. La durée de vie nominale d’un parafoudre industriel se situe entre 5 et 8 ans.
Quelles normes encadrent l’audit sécurité électrique des parafoudres ?
Les normes IEC 62305 et NF C 17-102 définissent les exigences de protection contre la foudre et de mesure de résistance de terre. La norme NF C 15-100 encadre les installations électriques basse tension dans leur ensemble.
Que doit contenir un rapport d’audit parafoudre ?
Un rapport d’audit doit lister les anomalies classées par priorité, les mesures correctives avec délai d’exécution, le budget estimatif par action et le calendrier des prochains contrôles. Ce document engage la traçabilité réglementaire de l’installation.
