Pour une installation domestique conforme, la résistance de terre ne doit pas dépasser 100 Ω en milieu sec et 50 Ω en milieu humide. C’est le plafond fixé par la norme, pas un objectif. En pratique, visez une valeur nettement plus basse, car la résistance mesurée bouge avec l’humidité du sol au fil des saisons.

En bref:

  • La résistance de terre doit être inférieure à 100 Ω en milieu sec et 50 Ω en milieu humide pour respecter la norme NF C 15-100.
  • La mesure fiable doit être effectuée avec un telluromètre selon la méthode des trois piquets, en évitant toute perturbation des connexions existantes.
  • Une résistance de terre de moins de 50 Ω en milieu humide ou 80 Ω en milieu sec offre une marge rassurante, au-delà il faut envisager une amélioration.
  • Installer plusieurs piquets interconnectés ou utiliser des techniques comme la bentonite permet de réduire efficacement la résistance.
  • Un contrôle périodique tous les deux à trois ans et l’intervention d’un professionnel sont recommandés pour garantir une conformité durable.

Table des matières

Quels seuils fixe la norme NF C 15-100 ?

La NF C 15-100 fixe la résistance maximale de la prise de terre à 100 Ω pour une installation domestique protégée par un différentiel de 30 mA. En milieu humide, salle d’eau ou piscine, cette valeur descend à 50 Ω, parce que la tension limite de contact tolérée par le corps humain chute elle aussi, de 50 V en ambiance sèche à 25 V en ambiance humide.

Cette logique repose sur une formule simple : R × IΔn ≤ UL. R est la résistance de la prise de terre, IΔn le seuil de déclenchement du différentiel, et UL la tension limite de sécurité. Dès que le produit de la résistance par le courant de fuite dépasse la tension limite, le contact indirect devient dangereux avant même que le disjoncteur différentiel n’ait le temps d’agir efficacement. Les 100 Ω et 50 Ω ne sont donc pas des chiffres arbitraires : ils garantissent une marge par rapport à UL, compte tenu des dispersions normales de mesure sur le terrain.

Sensibilité du DDR (IΔn)Tension limite ULRésistance de terre maximale théoriqueValeur pratique retenue
30 mA50 V (sec)1 600 Ω100 Ω
30 mA25 V (humide)166 Ω50 Ω
300 mA50 V (sec)166 Ω100 Ω (plafond réglementaire)
300 mA50 V (sec)100 Ωlimite haute critique

Le tableau montre l’écart entre la limite théorique calculée et la valeur pratique retenue par la norme : cette marge absorbe les erreurs de mesure et la dégradation naturelle du sol.

Comment mesurer la résistance de terre correctement ?

Un multimètre classique ne mesure pas une résistance de terre fiable, car le circuit de retour passe par le sol lui-même et fausse toute lecture directe. Il faut un appareil conforme à la norme NF EN 61557-5, le telluromètre, conçu pour injecter un courant alternatif et calculer la résistance réelle du circuit de terre.

La méthode des trois piquets reste la référence pour une prise isolée :

  1. Plantez le piquet de terre à mesurer, puis deux piquets auxiliaires alignés à distance croissante (généralement 20 m et 40 m selon la taille de l’installation).
  2. Injectez le courant de test entre le piquet de terre et le piquet le plus éloigné.
  3. Mesurez la tension entre le piquet de terre et le piquet intermédiaire pour en déduire la résistance.
  4. Déplacez le piquet de potentiel de ±10 % et vérifiez la variation de la valeur. Un écart supérieur à 5 % signale une mesure instable, à reprendre ailleurs.

Pour les installations à prises multiples interconnectées, la mesure en boucle ou à la pince ampèremétrique évite de déconnecter chaque piquet séparément, un vrai gain de temps sur les sites industriels.

Quelques réflexes avant d’intervenir :

  • Coupez toujours l’alimentation générale avant de manipuler les piquets auxiliaires.
  • Éloignez les piquets de potentiel des masses métalliques enterrées (canalisations, ferraillages) qui perturbent la lecture.
  • La location d’un telluromètre reste souvent plus rentable qu’un achat pour un usage occasionnel.

Que signifie concrètement votre résultat de mesure ?

Reprenons la formule R × IΔn ≤ UL avec des chiffres réels. Avec un différentiel de 30 mA et une tension limite de 50 V en milieu sec, la résistance théorique maximale grimpe à plus de 1 600 Ω, très loin du plafond pratique de 100 Ω retenu par la norme. Cet écart illustre la marge de sécurité voulue par les rédacteurs du texte.

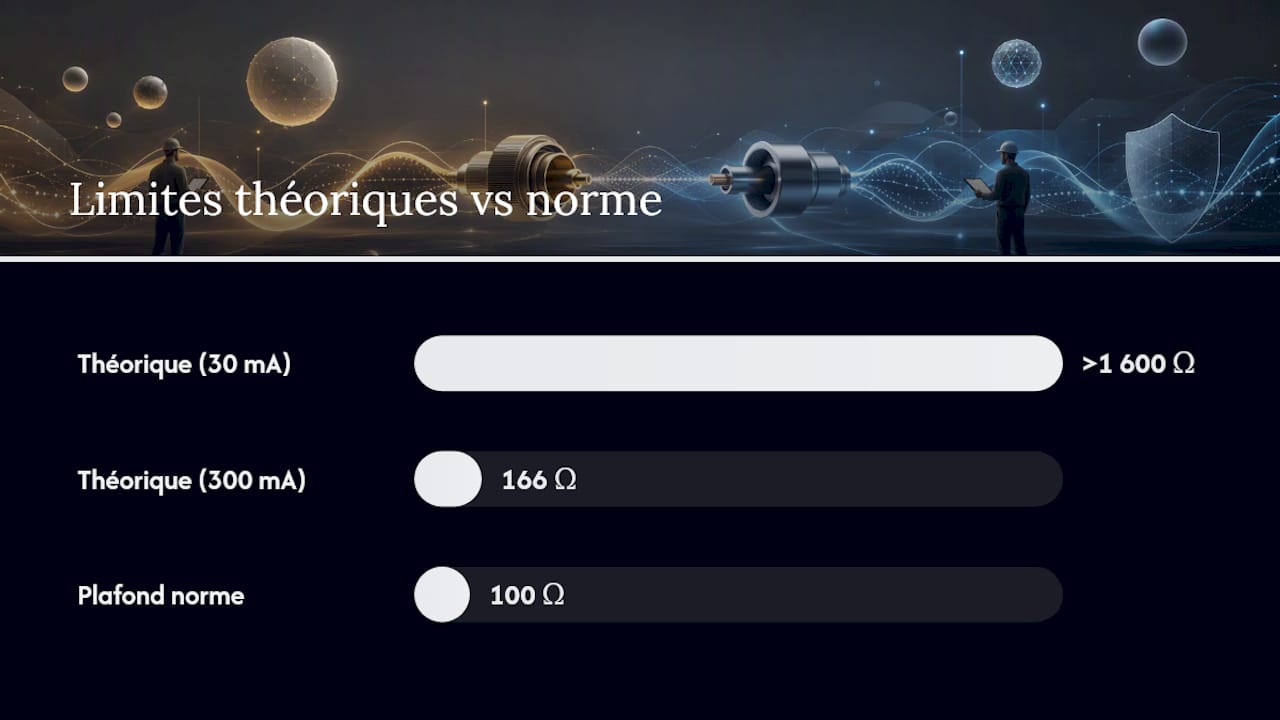

Comparaison des seuils de résistance à la terre

Avec un différentiel plus sensible de 300 mA en milieu sec, la limite théorique tombe à 166 Ω, proche du seuil pratique de 100 Ω. Voilà pourquoi les électriciens visent rarement le plafond réglementaire : un sol qui donne 90 Ω en hiver peut facilement dépasser 150 Ω après un été sec, faisant basculer l’installation hors tolérance sans qu’aucun câble n’ait bougé.

Quelques repères utiles pour trancher sur le terrain :

  • Une mesure sous 30 Ω donne une marge confortable toute l’année, même en cas de sécheresse prolongée.
  • Entre 50 et 80 Ω, surveillez la valeur après chaque été et envisagez une amélioration préventive.
  • Au-delà de 100 Ω en sec ou 50 Ω en humide, classez la terre non conforme et engagez une correction avant tout contrôle officiel.

Comment abaisser une résistance de terre trop élevée ?

Le levier le plus direct consiste à multiplier les points de contact avec le sol. Installer plusieurs piquets de 2 mètres minimum, espacés d’au moins leur propre longueur et interconnectés en parallèle, réduit mécaniquement la résistance globale du circuit de terre.

Sur les terrains difficiles, d’autres solutions prennent le relais :

  • Une prise de terre profonde ou une boucle en fond de fouille capte l’humidité résiduelle des couches inférieures du sol, plus stable que la surface.
  • La bentonite ou un coulis conducteur améliore le contact électrique entre le piquet et un sol sec ou sablonneux en retenant l’humidité autour du conducteur.
  • Sur sol rocheux, un maillage horizontal enterré à faible profondeur compense l’impossibilité d’enfoncer des piquets verticaux.

Après toute intervention, remesurez systématiquement pour valider le gain obtenu, la théorie et le terrain ne coïncident pas toujours parfaitement.

Conseil de pro :avant d’ajouter des piquets à l’infini, vérifiez d’abord l’état des connexions existantes. Une cosse corrodée ou un serrage desserré peut expliquer à elle seule une résistance dégradée, sans qu’aucun ajout de matériel ne soit nécessaire.

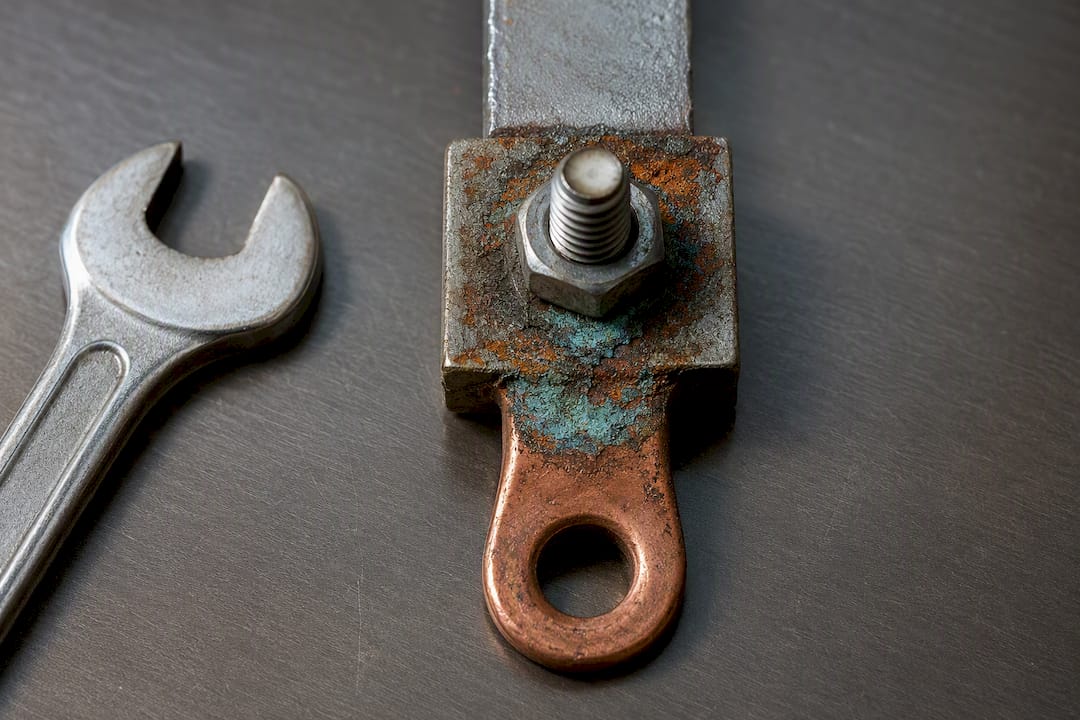

Bornier de terre corrodé à vérifier

Quelles sont les obligations de contrôle et leur fréquence ?

Le Consuel exige un rapport de mesure lors de la mise en service d’une installation neuve, tout comme le diagnostic électrique avant vente ou location, où une résistance hors tolérance déclenche une anomalie de type B3.

Un rapport de mesure sérieux mentionne systématiquement :

  • l’appareil utilisé et sa conformité à la norme NF EN 61557-5,
  • la méthode appliquée (trois piquets, boucle ou pince),
  • la valeur obtenue en ohms et la date de la mesure.

Prévoyez un contrôle après tout épisode climatique sévère (sécheresse marquée, gel prolongé), et périodiquement, tous les deux à trois ans pour une installation stable. Un électricien qualifié ou un diagnostiqueur certifié peut délivrer ce rapport.

Faut-il faire appel à un professionnel pour vérifier sa prise de terre ?

Un test rapide au telluromètre suffit pour un pavillon standard. Mais un site industriel, un sol rocheux ou argileux hétérogène, ou une installation couplée à un système de protection contre la foudre change la donne : l’interaction entre résistance de terre et courant de défaut devient plus technique à évaluer seul.

Dans ces cas, un prestataire spécialisé apporte une mesure certifiée, des solutions de prise de terre profonde et un contrat de maintenance avec rapport conforme. Avant l’intervention, préparez les plans d’implantation, l’accès aux piquets existants et l’historique des mesures précédentes : cela accélère le diagnostic et évite les allers-retours inutiles.
