Remplacer un parafoudre après surtension : guide pratique
En bref:
- Après une surtension majeure ou un coup de foudre direct, il est impératif de remplacer immédiatement le parafoudre, même si le voyant reste vert. La dégradation interne du dispositif peut compromettre la protection sans signes visibles, d’où l’importance de vérifier systématiquement l’état après chaque orage.
Après une surtension majeure, la réponse est sans ambiguïté : remplacez le parafoudre immédiatement. Que le voyant soit passé au rouge ou que l’installation ait subi un coup de foudre direct, le dispositif doit être changé avant toute remise sous tension normale. La règle d’or, conforme à la norme NF C 15-100, est simple : un parafoudre de type 1 ayant encaissé un coup de foudre direct doit être remplacé même si son voyant reste vert, car l’énergie absorbée peut avoir dégradé les composants internes sans laisser de trace visible.
Quelques repères à garder en tête :
- Voyant rouge ou orange : remplacement immédiat, sans attendre le prochain orage.
- Voyant éteint (sur un modèle qui en est équipé) : état inconnu, traiter comme un défaut.
- Coup de foudre direct sur le site : remplacement systématique du parafoudre de type 1, même voyant vert.
- Durée de vie dépassée : planifier le remplacement même sans incident déclaré.
- Surtension interne répétée (démarrage de gros moteurs, coupures réseau fréquentes) : anticiper une usure accélérée.
Conseil de pro :Si vous n’êtes pas certain du type de surtension subi, contactez Indelec pour un diagnostic avant de remettre l’installation sous tension — une protection inactive est pire qu’une protection absente, car elle donne une fausse impression de sécurité.
Table des matières
- Quand faut-il vraiment remplacer votre parafoudre ?
- Comment savoir si votre parafoudre est hors service ?
- Qui peut remplacer un parafoudre, et comment procéder en sécurité ?
- Comment choisir le bon parafoudre de remplacement ?
- Quel budget prévoir et comment lire un devis ?
- Ce qu’il faut vérifier et conserver après le remplacement
- Quand un spécialiste est indispensable, et ce qu’Indelec peut apporter
- Points clés
- La réactivité après surtension, un enjeu que l’on sous-estime
- Indelec vous accompagne pour le diagnostic et le remplacement
- Sources utiles et normes applicables en France
Quand faut-il vraiment remplacer votre parafoudre ?

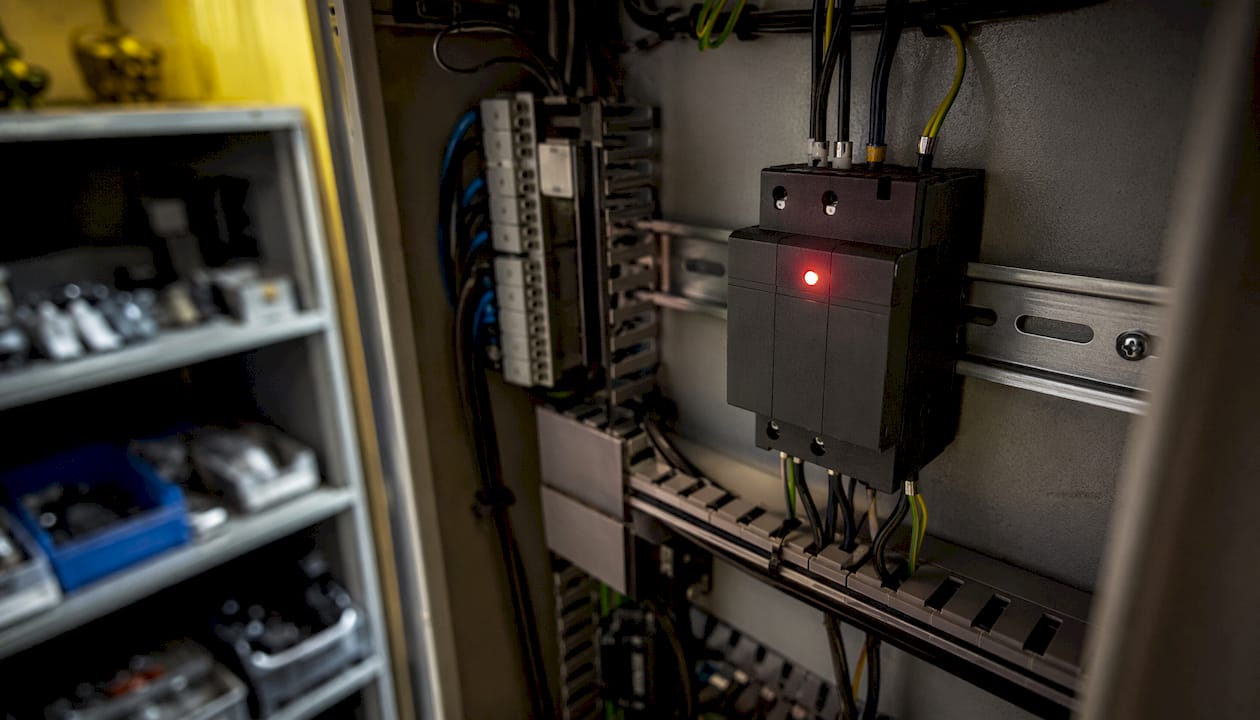

Le voyant de contrôle est le premier signal à consulter après tout épisode orageux. Un voyant vert indique que le parafoudre est opérationnel ; rouge ou orange, il signale que les varistances ont atteint leur limite et que l’appareil ne protège plus rien. Vérifier ce voyant après chaque orage important n’est pas une précaution excessive : c’est la base d’une maintenance post-orage sérieuse.
Les causes de défaillance sont au nombre de trois. Les surtensions atmosphériques, c’est-à-dire les coups de foudre directs ou indirects, constituent la cause la plus brutale : une seule décharge peut épuiser toute la capacité d’absorption du dispositif. Les surtensions d’origine interne, liées aux manœuvres de coupure ou aux démarrages de moteurs, dégradent les varistances plus lentement mais de façon cumulative. Le vieillissement naturel, enfin, réduit progressivement l’efficacité même en l’absence de tout incident.
Un parafoudre de type 1 doit être remplacé immédiatement après un coup de foudre direct, même si le voyant reste vert. L’énergie absorbée lors d’une telle décharge peut dégrader irrémédiablement les composants internes sans laisser de trace visible à l’extérieur.
La durée de vie indicative d’un parafoudre est limitée, mais elle peut être réduite sensiblement sur un site exposé à des orages fréquents. Un site en zone de montagne ou en plaine agricole ouverte vieillira son parafoudre bien plus vite qu’un appartement en centre-ville.
Les professionnels s’accordent sur un point : l’indicateur visuel reste l’outil le plus fiable pour décider d’un remplacement immédiat, précisément parce que chaque surtension dégrade progressivement les varistances sans que cela soit perceptible autrement. Ne pas vérifier ce voyant après un orage, c’est rouler avec un airbag déjà déclenché.
Comment savoir si votre parafoudre est hors service ?
Un diagnostic rigoureux suit une séquence précise. Voici les étapes à respecter avant toute décision :
- Couper l’alimentation générale avant toute inspection physique du tableau électrique.
- Vérifier le voyant de contrôle : vert = opérationnel, rouge/orange = hors service, éteint = état inconnu à traiter comme un défaut.
- Inspecter visuellement le boîtier : traces de noircissement, odeur de brûlé, déformation du plastique ou fissures sur la cartouche sont des signes de dommage thermique.
- Contrôler la cartouche amovible (si le modèle en est équipé) : la retirer et vérifier son état physique ; une cartouche débrochable permet ce contrôle sans toucher au câblage.
- Vérifier la continuité de la liaison de terre : un conducteur de terre desserré ou corrodé annule la protection même si le parafoudre lui-même est intact.
- Contrôler la longueur des liaisons : la distance totale entre le réseau, le parafoudre et la borne de terre doit rester inférieure à 50 cm pour conserver l’efficacité du dispositif.
- Faire appel à un professionnel si le modèle ne dispose pas d’indicateur visuel : un test d’isolation ou un essai par un électricien qualifié est alors indispensable pour statuer sur l’état réel de l’appareil.
Conseil de pro :Sur les installations sans voyant intégré, demandez à l’électricien de noter la référence exacte du parafoudre installé et de consulter la notice technique du fabricant : l’interprétation des indicateurs d’état varie d’un modèle à l’autre.
Lorsque le voyant est rouge, que des traces de chauffe sont visibles ou qu’un coup de foudre a frappé le site, ne remettez pas l’installation sous tension avant d’avoir remplacé le dispositif. La tentation de « voir si ça tient encore » est réelle, mais un parafoudre hors service ne protège plus rien et peut, dans certains cas, devenir lui-même une source de défaut.

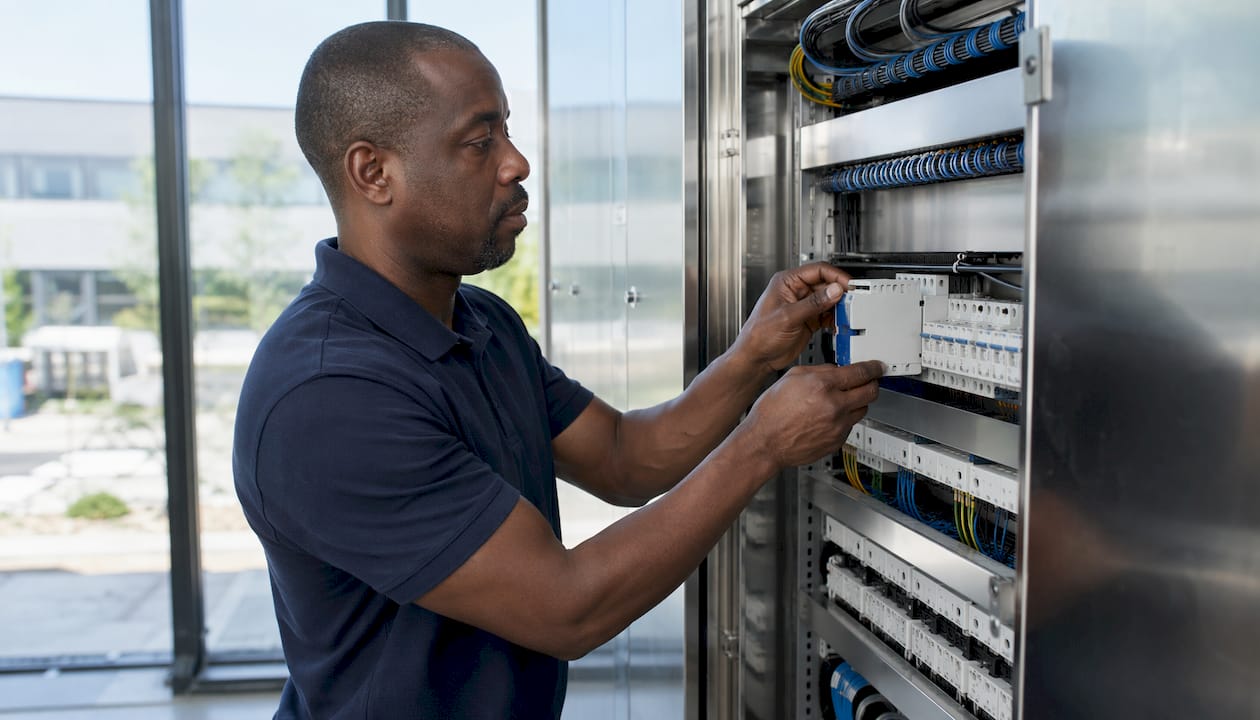

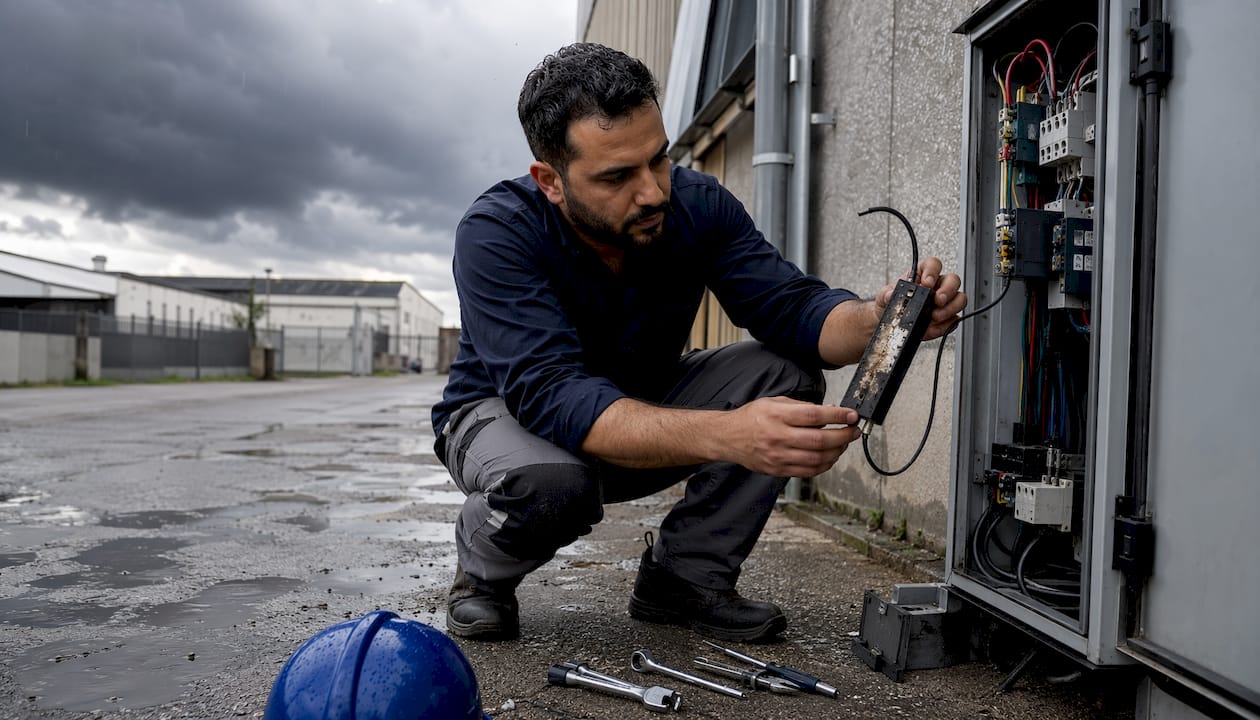

Qui peut remplacer un parafoudre, et comment procéder en sécurité ?
La sécurité prime sur la rapidité. Toute intervention sur un tableau électrique commence par la mise hors tension générale, vérifiée avec un appareil de contrôle d’absence de tension, et non au jugé. Les outils utilisés doivent être isolés, et les équipements de protection individuelle adaptés aux travaux électriques.

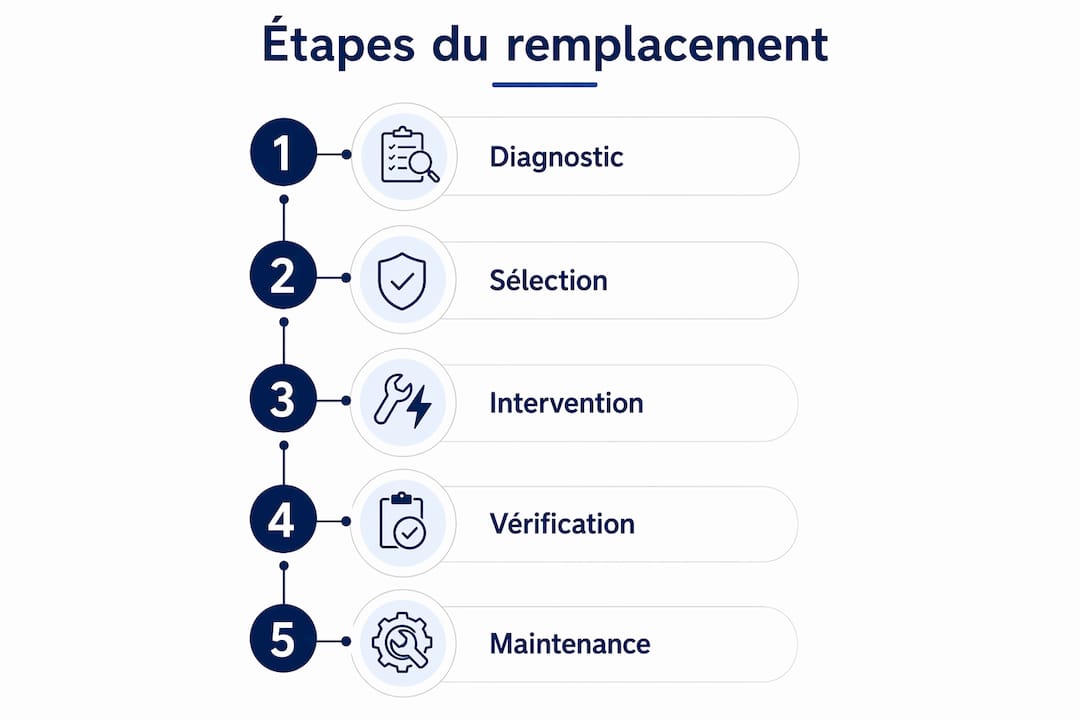

Les étapes d’un remplacement correctement exécuté :
- Couper le disjoncteur principal et vérifier l’absence de tension sur toutes les bornes concernées.
- Débrocher la cartouche (sur les modèles à cassette débrochable) ou déconnecter le module complet en respectant l’ordre de câblage.
- Installer le nouveau dispositif en vérifiant que la longueur totale des liaisons reste inférieure à 50 cm et que la section du conducteur de terre est conforme (minimum 6 mm² cuivre pour un type 2 standard).
- Vérifier le serrage de toutes les connexions avant remise sous tension.
- Remettre sous tension et contrôler le voyant : il doit afficher vert immédiatement.
Ne réutilisez jamais un parafoudre après une surtension majeure, même s’il semble intact. Et ne laissez pas une installation sans protection pendant plusieurs jours : le risque d’un second événement pendant cette période est réel, surtout en saison orageuse.
Qui peut réaliser cette opération ? Pour un modèle à cartouche débrochable sur une installation résidentielle simple, un propriétaire averti et à l’aise avec les travaux électriques peut s’en charger, à condition de respecter scrupuleusement la mise hors tension. Pour tout le reste — installations industrielles, sites IRVE, tableaux complexes ou parafoudres de type 1 — un électricien qualifié est indispensable. Sur les installations de sécurité, les certifications obligatoires s’appliquent et l’intervention doit être documentée.
Comment choisir le bon parafoudre de remplacement ?
Le choix du parafoudre de remplacement dépend de l’emplacement dans l’installation et du niveau de protection requis. Trois catégories fonctionnelles coexistent :
- Protection contre la foudre directe (type 1) : installée en tête de tableau, elle absorbe les courants de foudre les plus intenses. Obligatoire sur les sites équipés d’un paratonnerre ou exposés à des coups de foudre directs.
- Protection intermédiaire (type 2) : la plus courante en résidentiel et tertiaire, elle écrête les surtensions résiduelles après le type 1.
- Protection fine (type 3) : placée au plus près des équipements sensibles, elle complète les deux niveaux précédents.
La coordination entre ces niveaux est essentielle : un type 2 seul ne suffit pas sur un site exposé à la foudre directe, et un type 3 sans type 2 en amont ne protège pas efficacement.
| Caractéristique | Ce qu’il faut vérifier |
|---|---|
| Courant de pointe (Iimp) | Adapté au type (type 1 : capacité élevée en mode impulsion) |
| Courant nominal de décharge (In) | Correspond au niveau de protection requis |
| Tension résiduelle (Up) | La plus basse possible pour protéger les équipements en aval |
| Indicateur d’état | Voyant intégré ou fenêtre de visualisation |
| Cassette débrochable | Facilite les remplacements futurs sans toucher au câblage |
La contrainte d’installation la plus souvent négligée reste la règle des liaisons courtes : la longueur totale des conducteurs entre le réseau, le parafoudre et la borne de terre doit rester limitée pour préserver l’efficacité réelle du dispositif. Un parafoudre parfaitement dimensionné mais mal raccordé peut voir sa tension résiduelle multipliée par deux ou trois.
Conseil de pro :Privilégiez un modèle à cassette débrochable si votre installation est exposée à des orages fréquents. Le remplacement de la seule cartouche protectrice, sans toucher au câblage, est plus rapide, moins risqué et souvent moins coûteux sur la durée.
Quel budget prévoir et comment lire un devis ?
Les coûts varient selon le type de dispositif et la complexité de l’installation. À titre indicatif, le remplacement d’une cartouche seule sur un modèle débrochable représente une dépense nettement inférieure à celle d’un module complet avec pose, qui inclut la main-d’œuvre et les éventuels ajustements de câblage. Les montants exacts dépendent du modèle, du site et de l’électricien, mais les estimations publiées par les sites techniques confirment cet écart significatif entre les deux scénarios.
| Élément du devis | Ce qu’il doit préciser |
|---|---|
| Référence et type du parafoudre | Type 1, 2 ou 3 ; marque et modèle exact |
| Iimp / In | Valeurs chiffrées, pas seulement « conforme » |
| Longueur et section de liaison | Longueur ≤ 50 cm, section ≥ 6 mm² cuivre |
| Test post-installation | Contrôle du voyant, test de continuité de terre |
| Délai d’intervention | Précisé en jours ouvrés selon criticité du site |
Pour sélectionner un électricien, vérifiez :
- La qualification professionnelle (Qualifelec ou équivalent reconnu en France).
- L’assurance décennale pour les travaux impactant la sécurité de l’installation.
- La transparence sur les tests réalisés après remplacement : un professionnel sérieux remet un compte rendu d’intervention avec les mesures effectuées.
- La capacité à fournir la référence exacte du matériel installé, pour faciliter les remplacements futurs.
Un devis qui mentionne simplement « parafoudre conforme NF C 15-100 » sans préciser le type, les courants nominaux et la longueur de liaison est insuffisant. Exigez le détail.
Ce qu’il faut vérifier et conserver après le remplacement
Une fois le nouveau parafoudre en place, quatre contrôles sont à réaliser avant de considérer l’intervention terminée :
- Contrôle du voyant : il doit afficher vert dès la remise sous tension. Un voyant rouge immédiat signale un problème de câblage ou un appareil défectueux.
- Test de continuité de la liaison de terre : vérifier que le conducteur de terre est bien connecté et que la résistance mesurée est conforme.
- Contrôle visuel des connexions : serrage de toutes les bornes, absence de conducteur dénudé exposé, respect de la longueur de liaison.
- Test fonctionnel si un appareil de test est disponible, ou demande d’un rapport de mesure à l’électricien.
Les documents à conserver impérativement :
- Attestation d’intervention de l’électricien (avec date, référence du matériel et mesures réalisées).
- Étiquette ou fiche technique du parafoudre installé.
- Photos avant et après intervention (utiles en cas de sinistre et pour la traçabilité assurance).
- Rapport de test si disponible.
Pour l’entretien courant, une vérification visuelle du voyant après chaque épisode orageux significatif est la règle minimale. Une inspection complète au moins une fois par an, ou deux fois par an sur les sites très exposés, permet de détecter un vieillissement avant qu’il ne se traduise par une absence de protection. Les protocoles de conformité recommandent de planifier ces contrôles dans un calendrier de maintenance, pas de les laisser à l’initiative du moment.
Quand un spécialiste est indispensable, et ce qu’Indelec peut apporter
Certaines situations ne laissent pas de place à l’improvisation. Un coup de foudre direct sur le bâtiment, une installation industrielle avec équipements sensibles, un site IRVE (infrastructure de recharge pour véhicules électriques), ou des défauts de surtension récurrents mesurés sur le réseau : dans ces cas, l’intervention d’un spécialiste n’est pas une option, c’est une exigence de sécurité et souvent de conformité réglementaire.
Sur les sites industriels et les installations sensibles, un audit post-surtension permet de prescrire le niveau de protection réellement adapté, et non simplement de remplacer à l’identique un appareil qui s’est peut-être révélé sous-dimensionné lors de l’incident.
Indelec intervient sur ce type de situations depuis 1955, avec une approche qui couvre l’ensemble de la chaîne : audit post-surtension, prescription du niveau de protection adapté (type 1, 2, coordination entre niveaux), installation conforme et rapport de conformité. Les équipes disposent d’un centre de R&D dédié, ce qui leur permet d’adapter les solutions aux configurations atypiques — bâtiments en hauteur, sites photovoltaïques, infrastructures critiques.
Les cas d’usage typiques pour une intervention Indelec :
- Coup de foudre direct avec dommages constatés sur l’installation ou les équipements.
- Site industriel avec parafoudres en milieu complexe et exigences de continuité de service.
- Infrastructure IRVE nécessitant une protection coordonnée entre le réseau et les bornes de recharge.
- Défauts récurrents sans cause identifiée, nécessitant un diagnostic complet de l’installation de mise à la terre.
- Besoin de documentation formelle pour l’assurance ou la conformité réglementaire.
Pour les sites les plus exposés, Indelec propose également des exemples d’installation documentés qui permettent de comprendre concrètement comment une protection complète est architecturée.
Points clés
Après une surtension majeure ou un coup de foudre direct, le remplacement du parafoudre est immédiat et non négociable, quelle que soit l’apparence du voyant.
| Point | Détails |
|---|---|
| Remplacement immédiat | Voyant rouge ou coup de foudre direct : remplacer avant toute remise sous tension. |
| Durée de vie indicative | Quelques années en usage normal, réduite par l’exposition fréquente aux surtensions. |
| Règle des 50 cm | La longueur totale des liaisons vers la terre doit rester sous 50 cm pour garantir l’efficacité réelle. |
| Devis et qualification | Exiger la référence du matériel, les valeurs Iimp/In, et un test post-installation documenté. |
| Intervention Indelec | Pour les sites sensibles ou après coup de foudre direct, Indelec réalise audit, remplacement et rapport de conformité. |
La réactivité après surtension, un enjeu que l’on sous-estime
La tentation, après un orage, est d’attendre de voir si quelque chose « tombe en panne » avant d’agir. C’est une erreur de raisonnement fréquente, et elle coûte cher. Un parafoudre hors service ne provoque pas de panne immédiate visible : il laisse simplement l’installation sans protection jusqu’au prochain événement, qui peut survenir le lendemain ou dans six mois.
Ce que l’on observe sur le terrain, c’est que les sinistres les plus graves ne surviennent pas lors du premier coup de foudre, mais lors du second, quand le parafoudre avait déjà été épuisé sans que personne ne s’en soit aperçu. Les assureurs le savent, et certains contrats excluent explicitement les dommages survenus sur une installation dont la protection n’était plus opérationnelle.
La maintenance proactive n’est pas un luxe réservé aux sites industriels. Un contrôle visuel du voyant après chaque orage significatif prend trente secondes. Planifier une inspection annuelle avec un électricien qualifié coûte infiniment moins qu’un sinistre non indemnisé. Et sur les sites exposés, un diagnostic complet après un épisode de foudre permet de vérifier non seulement le parafoudre, mais aussi la qualité de la mise à la terre, qui conditionne l’efficacité de toute la chaîne de protection.
Indelec vous accompagne pour le diagnostic et le remplacement
Un parafoudre hors service après surtension, c’est une installation exposée. Indelec propose une réponse concrète : diagnostic post-surtension, remplacement de cartouche ou de module complet, tests de continuité et rapport de conformité remis à l’issue de chaque intervention.
Pour les gestionnaires d’installations sensibles, l’offre couvre l’ensemble du cycle : de l’audit initial jusqu’au contrat de maintenance, en passant par la prescription du niveau de protection adapté à votre configuration. Les équipes interviennent sur les sites résidentiels, tertiaires, industriels et IRVE, avec une documentation complète à chaque étape.
Consultez les solutions de protection Indelec ou contactez directement les équipes techniques pour une demande de devis adaptée à votre installation.
Sources utiles et normes applicables en France
Les recommandations de cet article s’appuient sur les références suivantes :
- NF C 15-100 : norme française régissant les installations électriques basse tension, dont les exigences relatives aux parafoudres. Mentionnée dans les sections sur le choix du dispositif et les contraintes d’installation.
- Guide d’installation des parafoudres — electrical-installation.org : référence technique sur le raccordement, les règles de câblage et les exemples d’installation.
- Guide pratique d’installation — ElectriciteGuide : procédure d’installation étape par étape, règle des 50 cm et section de câble recommandée.
- FAQ parafoudres — Schneider Electric : recommandations sur le remplacement après coup de foudre et le rôle de l’indicateur visuel.
- Cassette de remplacement — Legrand : fiche produit sur les cassettes débrochables et leurs avantages en maintenance.
- Installation au tableau — Legrand : exigences de distance et de raccordement pour une installation conforme.
- Quand changer un parafoudre — ElectriciteGuide : repères de durée de vie et critères de remplacement.
- Contrôle des parafoudres — Manuel SMA : interprétation des indicateurs d’état selon les modèles.
- Parafoudre IRVE — Bornetik IDF : estimations de coûts et recommandations après coup de foudre direct.
- Services Indelec — protection contre la foudre : audit, installation et maintenance pour installations résidentielles, industrielles et IRVE.
- Normes foudre — Indelec : référence sur les normes et exigences applicables aux solutions de protection en France.
