Essais de performance foudre : méthodes et normes 2026
TL;DR:
- Les essais de performance foudre simulent en laboratoire les surtensions induites par la foudre pour vérifier la résistance des équipements de protection conformément aux normes IEC 62305 et IEC 62368-1. Ces tests, utilisant des formes d’ondes standardisées, évaluent la conformité des dispositifs tels que les SPD, câbles de descente ou systèmes de mise à la terre, en contrôlant paramètres et polarités, pour attester leur efficacité face aux risques électriques. Leur réalisation régulière, associée à une analyse approfondie des risques et une maintenance rigoureuse, assure la durabilité et la sécurité des infrastructures industrielles ou sensibles.
Les essais de performance foudre consistent à simuler les effets des surtensions induites par la foudre sur les équipements de protection afin d’en vérifier la résistance et l’efficacité réelle. Dans le domaine de la protection contre la foudre, ces évaluations constituent la preuve technique que les systèmes installés répondent aux exigences des normes IEC 62305 et IEC 62368-1. Sans cette explication des essais de performance foudre, il est impossible de garantir la conformité réglementaire ni la sécurité durable des infrastructures industrielles, commerciales ou sensibles. Ce guide détaille les principes techniques, les méthodes d’essai, les critères d’interprétation et les obligations de maintenance qui structurent la pratique professionnelle en 2026.
Quels sont les principes techniques fondamentaux des essais de performance foudre ?

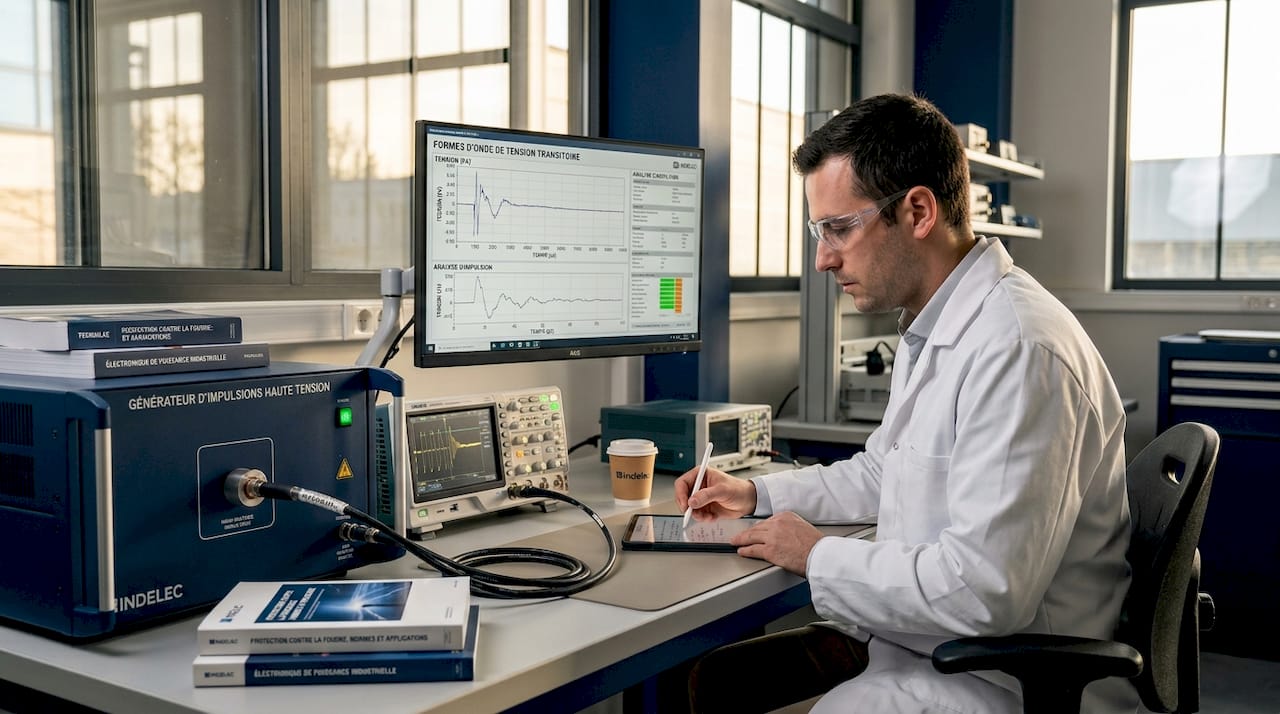

Un test de performance foudre repose sur la reproduction en laboratoire des surtensions transitoires que génère une décharge atmosphérique réelle. La norme IEC 62368-1, annexe D.1 définit précisément les formes d’ondes impulsionnelles utilisées, les paramètres des générateurs d’essai, et les conditions de réglage applicables. Ce cadre normatif garantit la reproductibilité des résultats entre laboratoires et la comparabilité des données entre équipements testés.

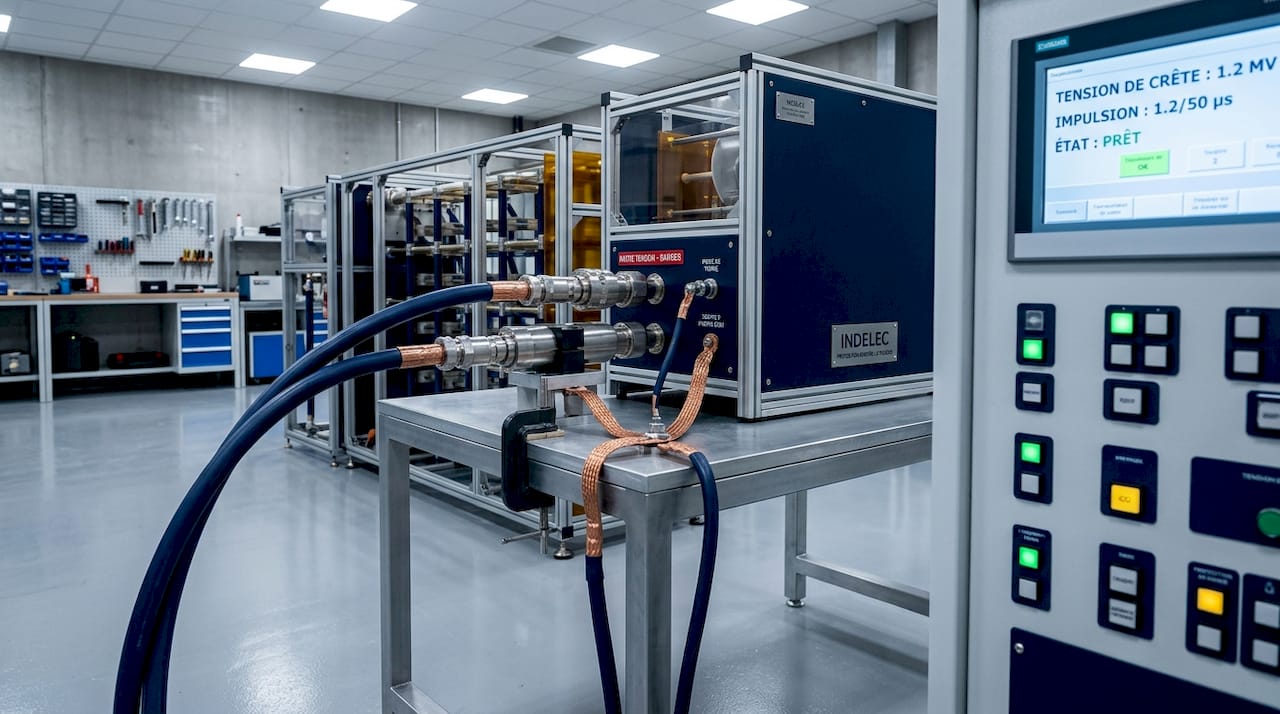

Formes d’ondes et paramètres de test
Les deux formes d’ondes les plus utilisées dans les essais d’impulsions sont la 1,2/50 µs pour les surtensions rapides et la 10/700 µs pour simuler les surtensions longues caractéristiques des décharges atmosphériques. La première représente les transitoires rapides typiques des coups de foudre directs sur les lignes électriques. La seconde reproduit les surtensions de longue durée associées aux coups de foudre indirects, particulièrement destructeurs pour les parafoudres (SPD) et les transformateurs. Le choix de la forme d’onde détermine directement quels modes de défaillance sont testés.
Les équipements soumis à ces essais comprennent les dispositifs de protection contre les surtensions (SPD), les câbles de descente, les conducteurs de captage, les transformateurs et les systèmes de mise à la terre. Le générateur d’essai IEC 62368-1 annexe D.1 permet d’ajuster la tension de crête, le nombre d’impulsions appliquées et la polarité, ce qui offre une couverture complète des scénarios de contrainte électrique.
Les principaux paramètres à contrôler lors d’un essai d’impulsions sont les suivants :
- Tension de crête : valeur maximale atteinte par l’impulsion, exprimée en kV
- Temps de montée : durée entre 10 % et 90 % de la tension de crête (ex. : 1,2 µs)
- Temps à mi-amplitude : durée jusqu’à la descente à 50 % de la crête (ex. : 50 µs)
- Nombre d’impulsions : généralement 3 à 5 impulsions positives et négatives par niveau
- Impédance de source : détermine l’énergie transférée à l’équipement sous test
Conseil de pro:Lors d’un essai de protection foudre sur un SPD, appliquez toujours les impulsions dans les deux polarités. Certains composants présentent des asymétries de comportement qui ne se révèlent qu’en polarité négative, et les ignorer conduit à une validation incomplète.
L’interprétation des résultats commence par la comparaison des valeurs mesurées (tension résiduelle, courant de décharge, énergie absorbée) avec les seuils définis par la norme applicable. Un écart hors tolérance déclenche une procédure de non-conformité, pas simplement une note dans le rapport.
Comment les essais s’intègrent-ils dans les normes internationales et la gestion du risque ?
L’analyse de risque selon IEC 62305-2 constitue le socle réglementaire qui justifie le choix des mesures de protection et le niveau de performance exigé lors des essais. Cette norme impose une démarche structurée en quatre étapes : collecte des données d’entrée, calcul des risques, comparaison aux seuils tolérables, puis sélection des mesures correctives. Les résultats des essais de performance servent de preuves documentées que les mesures choisies atteignent effectivement le niveau de protection requis.
La distinction entre analyse de risque (IEC 62305-2) et dimensionnement (IEC 62305-3) est fondamentale pour comprendre le rôle des essais dans la stratégie globale. L’analyse de risque détermine si une protection est nécessaire et à quel niveau. Le dimensionnement détermine comment la concevoir. Les essais valident que la conception réalisée correspond bien aux hypothèses des deux étapes précédentes. Sans cette validation par l’essai, la chaîne de conformité reste incomplète.
Pour réussir un audit de conformité basé sur IEC 62305-2, la démarche documentaire doit suivre cet ordre :
- Documenter les données d’entrée : caractéristiques du site, densité de foudroiement, catégorie de la structure, valeur des biens à protéger
- Calculer les composantes de risque : risque de perte de vie humaine (R1), de services publics (R2), de patrimoine culturel (R3) et économique (R4)
- Comparer aux seuils tolérables : RT = 10⁻⁵ pour R1, seuils spécifiques pour R2 à R4 selon la norme
- Sélectionner et justifier les mesures : SPD, paratonnerre, mise à la terre, blindage, liaisons équipotentielles
- Produire les preuves d’essai : rapports de test de performance foudre pour chaque composant critique
- Documenter les écarts et hypothèses : toute dérogation doit être tracée et justifiée pour la validation réglementaire
Ce processus garantit que l’analyse des essais foudre n’est pas un exercice formel, mais une démonstration technique rigoureuse. Les auditeurs vérifient la cohérence entre les hypothèses de l’analyse de risque et les résultats des essais. Un rapport d’essai qui ne référence pas les exigences IEC 62305-2 correspondantes sera systématiquement rejeté lors d’un audit sérieux.
Quelles sont les méthodes et fréquences recommandées pour le contrôle des installations ?
La performance des dispositifs foudre se dégrade dans le temps sous l’effet de la corrosion, des vibrations mécaniques et des contraintes électriques cumulées. La RBQ recommande des inspections visuelles annuelles et des contrôles complets incluant essais de continuité et mesure de résistance de terre tous les 3 à 5 ans. Cette périodicité n’est pas arbitraire : elle correspond aux cycles de dégradation observés sur les installations exposées aux conditions climatiques sévères.
Les points de contrôle à couvrir lors d’une inspection complète sont les suivants :
- Continuité électrique : mesure de la résistance de chaque tronçon de conducteur de descente, seuil typique inférieur à 0,2 Ω
- Résistance de prise de terre : valeur mesurée selon la méthode des trois pieux, seuil selon IEC 62305-3 (généralement inférieur à 10 Ω)
- Intégrité mécanique : vérification des fixations, des connecteurs, des jonctions et des points de soudure
- État des SPD : contrôle des voyants de défaut, mesure de la tension résiduelle si possible, vérification des fusibles de protection
- Corrosion et oxydation : examen visuel des conducteurs en cuivre, aluminium ou acier galvanisé, particulièrement aux points de connexion
Les défaillances silencieuses représentent le risque le plus sous-estimé dans la maintenance des systèmes de protection foudre. Une connexion desserrée ou un conducteur corrodé peut maintenir une apparence satisfaisante tout en présentant une résistance électrique 10 à 100 fois supérieure à la valeur nominale. L’installation semble intacte visuellement, mais elle ne remplit plus sa fonction de protection lors d’un coup de foudre réel.
Les prises de terre profondes méritent une attention particulière lors des contrôles périodiques, car leur résistance varie avec l’humidité du sol et peut augmenter significativement en période de sécheresse prolongée.
Conseil de pro:Effectuez toujours la mesure de résistance de terre en période sèche. Une valeur conforme mesurée après de fortes pluies peut masquer un problème réel qui se révélera lors d’un orage survenant après plusieurs semaines sans précipitations.
Comment interpréter les résultats des essais de performance foudre et quelles actions en suivre ?
Les critères d’acceptation des essais sont définis par les normes IEC et permettent de déterminer la conformité fonctionnelle de chaque équipement testé. Cette conformité n’est pas binaire dans tous les cas : certaines normes définissent des classes de performance (A, B, C, D) qui correspondent à des niveaux de protection différents selon l’application visée. Comprendre à quelle classe appartient un résultat est aussi important que de savoir s’il passe ou échoue.
Le tableau suivant présente un cadre pratique pour l’interprétation des résultats et les actions associées :
| Résultat d’essai | Écart constaté | Action requise | Délai indicatif |
|---|---|---|---|
| Conforme sans réserve | Aucun | Archivage du rapport, prochaine inspection selon calendrier | Selon plan de maintenance |
| Conforme avec observation | Valeur proche du seuil | Surveillance renforcée, réévaluation anticipée | 12 mois |
| Non-conforme mineur | Dépassement limité d’un paramètre secondaire | Plan d’action correctif, remplacement ou reconfiguration | 3 à 6 mois |
| Non-conforme majeur | Défaillance sur paramètre critique (tension résiduelle, continuité) | Mise hors service partielle ou totale, intervention immédiate | Immédiat |
| Résultat indéterminé | Conditions d’essai non respectées | Répétition de l’essai dans des conditions conformes | Dès que possible |
La documentation des écarts est une obligation réglementaire, pas une option. Chaque anomalie détectée doit être consignée avec sa valeur mesurée, la valeur de référence normative, l’hypothèse retenue pour justifier l’écart éventuel, et le plan d’action associé. Un rapport d’essai incomplet sur ce point sera rejeté lors d’un audit IEC 62305-2.
La priorisation des actions correctives suit une logique de risque résiduel. Une non-conformité sur la résistance de prise de terre d’une installation protégeant un datacenter ou un hôpital exige une intervention immédiate. La même non-conformité sur une installation de faible enjeu peut tolérer un délai de correction de quelques mois, à condition que ce délai soit documenté et justifié dans le dossier de conformité. Pour approfondir la démarche de diagnostic foudre, des méthodologies structurées existent pour hiérarchiser les interventions selon le niveau de risque résiduel.
Point de vue d’Indelec sur l’évolution des essais de performance foudre
Après plus de 70 ans d’expérience dans la protection contre la foudre, Indelec observe une tendance préoccupante : les essais de performance sont trop souvent traités comme une formalité administrative plutôt que comme un outil technique de pilotage de la sécurité. Les worksheets IEC 62305-2 sont remplis mécaniquement, sans que les hypothèses retenues soient réellement confrontées aux conditions de terrain. Le résultat est une conformité documentaire qui ne reflète pas la performance réelle de l’installation.
L’évolution des normes IEC en 2026 renforce les exigences de traçabilité et de justification des écarts. Cette évolution est positive, mais elle ne produira ses effets que si les professionnels comprennent que la performance réelle des installations dépend d’une analyse de risque approfondie et d’un entretien régulier, pas seulement d’une bonne installation initiale. Un système parfaitement installé en 2020 peut présenter des défaillances critiques en 2026 si aucun contrôle intermédiaire n’a été réalisé.
Le danger le plus sous-estimé reste la dégradation silencieuse. Indelec a constaté sur des sites industriels que des installations visuellement impeccables présentaient des résistances de terre 50 fois supérieures aux valeurs nominales, simplement en raison d’une corrosion progressive des connexions souterraines. Seul un essai électrique complet permet de détecter ce type de défaillance. La conformité durable exige une culture du test, pas seulement une culture de l’installation.
— INDELEC
Protégez vos infrastructures avec les solutions Indelec
Indelec accompagne les professionnels et les chercheurs dans la mise en conformité de leurs systèmes de protection contre la foudre, de l’analyse de risque initiale jusqu’aux contrôles périodiques. Les équipes techniques d’Indelec maîtrisent les exigences des normes IEC 62305-2 et IEC 62368-1 et proposent des services adaptés aux infrastructures industrielles, commerciales et sensibles.
Que vous ayez besoin d’un premier diagnostic, d’une révision complète de votre dossier de conformité ou d’un accompagnement sur les normes applicables à vos installations, Indelec dispose des compétences et des outils pour répondre à vos exigences. Consultez également les solutions complètes de protection foudre pour identifier les dispositifs adaptés à votre contexte réglementaire et opérationnel.
Points clés
Les essais de performance foudre valident la conformité réelle des systèmes de protection en combinant simulation d’impulsions normalisées, analyse de risque IEC 62305-2 et maintenance périodique documentée.
| Point | Détails |
|---|---|
| Formes d’ondes normalisées | Les impulsions 1,2/50 µs et 10/700 µs définies par IEC 62368-1 annexe D.1 couvrent les principaux scénarios de surtension foudre. |
| Analyse de risque IEC 62305-2 | L’analyse de risque justifie le niveau de protection requis et conditionne l’interprétation des résultats d’essai lors des audits. |
| Maintenance périodique obligatoire | La RBQ recommande une inspection visuelle annuelle et des essais électriques complets tous les 3 à 5 ans pour détecter les défaillances silencieuses. |
| Documentation des écarts | Chaque non-conformité doit être consignée avec sa valeur mesurée, la référence normative et le plan d’action pour valider la traçabilité réglementaire. |
| Priorisation par risque résiduel | Les actions correctives sont hiérarchisées selon l’enjeu de l’infrastructure protégée, avec intervention immédiate pour les non-conformités majeures. |
FAQ
Qu’est-ce qu’un essai de performance foudre ?
Un essai de performance foudre est une procédure normalisée qui simule les surtensions induites par une décharge atmosphérique sur les équipements de protection afin de vérifier leur résistance et leur conformité aux normes IEC 62305 et IEC 62368-1.
Quelle forme d’onde utilise-t-on pour tester les parafoudres ?
Les parafoudres (SPD) sont testés principalement avec les formes d’ondes 1,2/50 µs et 10/700 µs, cette dernière étant spécifiquement représentative des surtensions longues caractéristiques des décharges atmosphériques selon IEC 62368-1 annexe D.1.
À quelle fréquence faut-il réaliser des essais sur une installation foudre ?
La RBQ recommande une inspection visuelle annuelle et des essais complets de continuité électrique et de résistance de terre tous les 3 à 5 ans pour maintenir la performance des dispositifs foudre dans le temps.
Comment les résultats des essais s’intègrent-ils dans un audit IEC 62305-2 ?
Les rapports d’essai constituent les preuves documentées que les mesures de protection choisies atteignent le niveau de performance requis par l’analyse de risque. Tout écart doit être justifié et tracé pour que le dossier soit validé lors de l’audit.
Qu’est-ce qu’une défaillance silencieuse dans un système de protection foudre ?
Une défaillance silencieuse est une dégradation de la performance électrique (corrosion, connexion desserrée, résistance de terre excessive) qui n’est pas détectable visuellement et ne se révèle que lors d’un essai électrique complet ou d’un coup de foudre réel.
