Moderniser un système paratonnerre : étapes et bonnes pratiques
TL;DR:
- Moderniser un système paratonnerre industriel est essentiel pour protéger efficacement les équipements et garantir la sécurité du personnel. Il implique un audit précis, le respect des normes IEC 62305-4 et NF C 15-100, ainsi qu’une sélection rigoureuse des solutions techniques adaptées au risque et à l’état existant. La stratégie de remplacement total ou progressif doit être choisie en fonction du contexte, avec un suivi rigoureux et une documentation complète pour assurer la conformité durable.
La modernisation d’un système paratonnerre en milieu industriel n’est jamais une décision anodine. Un système vieillissant ou mal dimensionné expose votre installation à des risques réels : incendie, destruction d’équipements stratégiques, arrêt de production, et surtout mise en danger du personnel. Entre les exigences normatives qui évoluent, les nouvelles technologies disponibles et la pression budgétaire, beaucoup de gestionnaires d’installations hésitent sur la bonne démarche à adopter. Cet article présente les critères essentiels, les étapes incontournables, un comparatif des stratégies possibles, et les bonnes pratiques pour garantir conformité et protection durable.
Table des matières
- Définir les critères d’une modernisation efficace
- Les étapes incontournables de la modernisation
- Moderniser : remplacement total ou solution progressive ?
- Assurer la conformité et la maintenance post-modernisation
- Notre expérience : éviter les pièges courants dans la modernisation
- Indelec : l’accompagnement global pour chaque étape de modernisation
- Questions fréquentes sur la modernisation des systèmes paratonnerre
Points Clés
| Point | Détails |
|---|---|
| Audit initial essentiel | Un audit approfondi est le point de départ inévitable pour toute modernisation réussie. |
| Approche adaptée au contexte | Remplacement total ou modernisation progressive doivent être décidés selon les risques et les contraintes budgétaires. |
| Respect strict des normes | La conformité aux normes NF C 15-100 et IEC 62305-4 sécurise l’installation contre les risques majeurs. |
| Suivi et maintenance continue | Des audits réguliers et une traçabilité des modifications assurent performance et conformité sur la durée. |
Définir les critères d’une modernisation efficace
Après avoir introduit l’importance de la démarche, découvrons d’abord comment fixer les bons critères pour une modernisation réussie.
La première erreur commise sur le terrain, c’est de lancer une modernisation sans cadre clair. Avant de choisir quelque matériel que ce soit, il faut cartographier précisément les risques de votre site. Cela signifie identifier chaque zone sensible : salle de contrôle, armoires électriques, serveurs industriels, cuves sous pression, lignes de production automatisées. Chaque zone a un niveau de criticité différent, et votre plan de modernisation doit en tenir compte.
La conformité normative n’est pas négociable. Les deux référentiels qui s’imposent en industrie sont la norme IEC 62305-4, qui traite spécifiquement de la protection des systèmes électriques et électroniques, et les conseils conformité aux normes qui précisent les exigences pratiques pour les installations industrielles. À cela s’ajoutent les normes NF C 15-100 pour parafoudres internes, qui encadrent la protection contre les surtensions d’origine foudre à l’intérieur des bâtiments.
Voici les critères fondamentaux à établir avant tout projet :
- Niveau de risque foudre : densité d’impact au sol de la région, nature des activités (présence de matières inflammables, d’équipements électroniques sensibles)
- État du système existant : âge des paratonnerres, continuité des liaisons équipotentielles, résistance de terre mesurée
- Compatibilité future : le système doit pouvoir intégrer des capteurs IoT, des automates, ou des ajouts de protection sans refonte complète
- Priorité de protection : sécurité des personnes avant tout, puis continuité opérationnelle, puis protection des équipements
Un système paratonnerre qui protège les bâtiments mais pas les équipements internes est un système à moitié efficace. La protection doit être envisagée de manière globale, depuis la captation de la foudre jusqu’à la neutralisation des surtensions les plus lointaines dans vos réseaux.
Les étapes incontournables de la modernisation
Une fois les critères définis, explorons chaque étape essentielle qui permettra de moderniser efficacement votre système.
La modernisation d’un paratonnerre industriel ne s’improvise pas. Elle suit une logique précise, et court-circuiter une étape revient à créer une faille dans votre protection. Voici le déroulé structuré que nous recommandons :

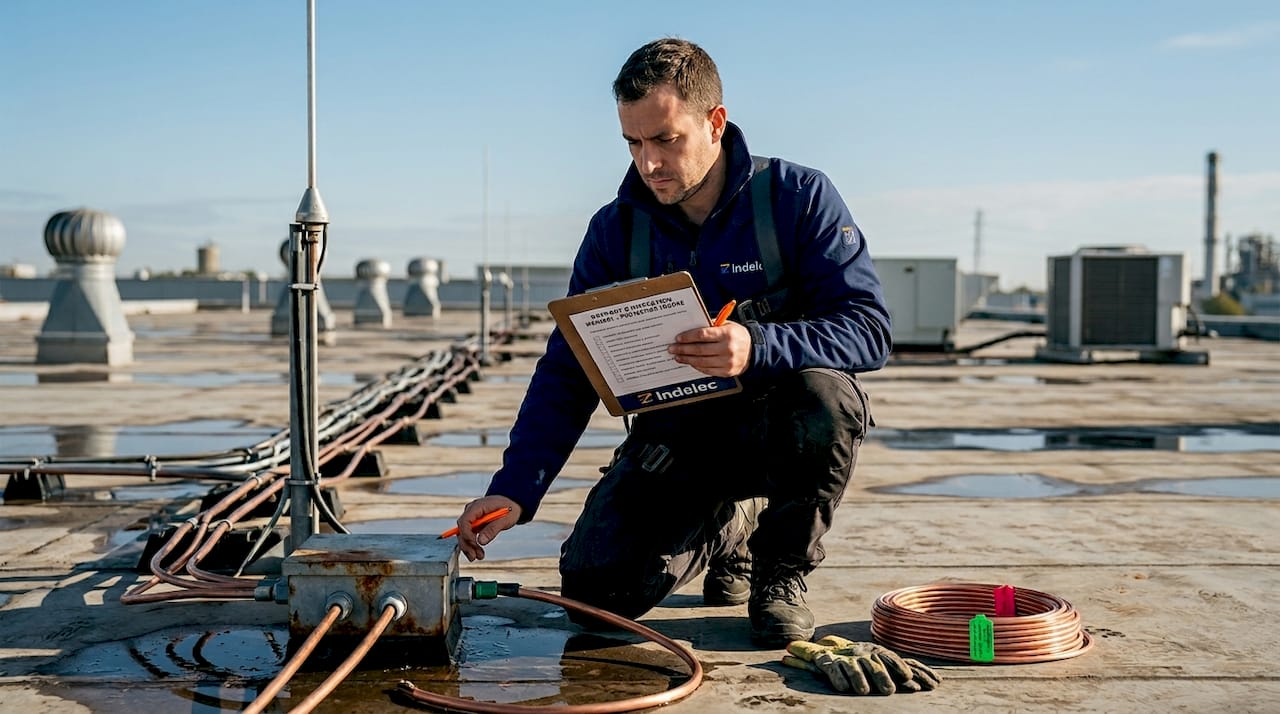

- Audit technique approfondi : Mesure de la résistance de terre, vérification des conducteurs de descente, état des éléments de captation, cartographie des équipements exposés. Cet audit documente l’existant et identifie les failles.
- Analyse des risques selon IEC 62305-2 : Cette étape quantifie le risque résiduel et détermine le niveau de protection requis (LPL I à IV). Elle justifie techniquement et financièrement les choix à venir.
- Sélection des solutions techniques : Remplacement des paratonnerres obsolètes, ajout de parafoudres internes coordonnés, intégration de modules de surveillance connectés. Vous pouvez découvrir les différents types de protection foudre disponibles selon votre configuration.
- Installation professionnelle : La qualité de l’installation professionnelle foudre conditionne directement l’efficacité du système. Les raccordements courts sont une exigence critique.
- Intégration des parafoudres internes : Les parafoudres de type 1, 2 et 3 selon NF C 15-100 et IEC 62305-4 doivent être coordonnés entre eux, avec des raccordements à la terre inférieurs ou égaux à 50 cm pour garantir leur efficacité maximale.
- Tests de validation : Mesures de résistance de terre après travaux, vérification des continuités, contrôle des distances de séparation entre conducteurs foudre et câblages sensibles.
- Certification et documentation : Rédiger un dossier de conformité complet, avec plans, fiches techniques, et procès-verbal de réception.
Conseil de pro : Ne réalisez jamais les mesures de résistance de terre par temps sec uniquement. Répétez-les après une période pluvieuse pour obtenir une valeur représentative des conditions réelles. Une résistance apparemment acceptable en été peut dépasser les seuils réglementaires en hiver selon la nature du sol.
Chaque étape est liée à la suivante. Une analyse de risque bâclée fausse le dimensionnement, un dimensionnement incorrect fragilise l’installation entière. La rigueur méthodologique n’est pas une option dans ce domaine.
Moderniser : remplacement total ou solution progressive ?
Après l’exposition du déroulé d’une modernisation, cette section compare les deux stratégies principales adoptées dans l’industrie.
C’est la question que pose chaque gestionnaire face à un système vieillissant : vaut-il mieux tout remplacer ou procéder par étapes ? Les deux approches ont leur logique, mais leur pertinence dépend du contexte industriel spécifique.
| Critère | Remplacement total | Modernisation progressive |
|---|---|---|
| Coût initial | Élevé | Modéré |
| Interruption d’activité | Temporaire et concentrée | Minimale à chaque phase |
| Niveau de sécurité immédiate | Optimal dès le départ | Variable selon l’avancement |
| Flexibilité d’adaptation | Limitée une fois réalisé | Élevée, ajouts possibles |
| Risque de failles | Quasi nul si bien conçu | Présent entre deux phases |
| Durée du projet | Courte | Longue (6 à 36 mois) |
| Recommandé pour | Installations à risque élevé, refonte globale | Sites sous contrainte budgétaire |
La modernisation progressive via IoT et modules additionnels est économiquement attractive pour les industriels, mais elle exige des audits initiaux rigoureux pour éviter que les phases intermédiaires ne créent des zones non protégées.
Le remplacement total s’impose dans plusieurs cas précis :
- Le système existant date de plus de 20 ans et aucune maintenance n’a été réalisée
- Une étude de risque révèle un niveau de protection insuffisant (LPL non conforme)
- L’installation abrite des équipements critiques : salle de contrôle, infrastructure IT, stockage de matières dangereuses
- Des sinistres ou quasi-accidents foudre ont déjà eu lieu
Pour les bâtiments industriels de grande superficie, la modernisation progressive permet de protéger les biens industriels par zones prioritaires, en commençant par les secteurs les plus exposés. Cette logique est souvent pertinente pour des sites de plusieurs hectares avec des budgets annuels contraints.
Le piège classique de l’approche progressive : interrompre le projet à mi-chemin pour des raisons budgétaires, en croyant que la moitié du travail accompli assure une protection suffisante. Non. Une protection partielle peut donner un faux sentiment de sécurité plus dangereux qu’un système clairement déficient.
Assurer la conformité et la maintenance post-modernisation
Une fois votre système modernisé, il est indispensable d’assurer le suivi et la documentation pour garantir la protection sur la durée.
L’installation d’un nouveau système n’est pas la fin du processus. C’est le début d’un cycle de maintenance structuré. Les normes IEC 62305 imposent des contrôles réguliers, et les assureurs industriels les exigent de plus en plus comme condition de couverture.
| Fréquence | Type de contrôle | Responsable recommandé |
|---|---|---|
| Annuelle | Inspection visuelle complète | Équipe interne formée |
| Annuelle | Mesure de résistance de terre | Technicien spécialisé |
| Tous les 2 ans | Test fonctionnel des parafoudres | Prestataire certifié |
| Tous les 4 à 5 ans | Audit complet de conformité normative | Bureau de contrôle externe |
| Après chaque impact connu | Vérification des composants touchés | Technicien spécialisé |
La documentation est aussi importante que l’installation elle-même. Un dossier technique incomplet, c’est une faille administrative qui peut coûter cher lors d’un sinistre : absence de couverture assurance, mise en cause de responsabilité, impossibilité de prouver la conformité aux autorités de contrôle.
Pour prévenir les risques foudre de manière durable, chaque intervention doit être tracée : date, intervenant, mesures relevées, composants remplacés, anomalies constatées et actions correctives engagées. Ce carnet de vie du système est votre preuve de diligence en cas de litige.
Conseil de pro : Formez au moins deux membres de votre équipe de maintenance à l’inspection visuelle du système paratonnerre. Un regard formé repère un conducteur de descente corrodé, une borne desserrée ou une pièce de jonction endommagée avant que ces défauts ne se transforment en failles de protection. Cette formation prend une journée et peut éviter des dommages considérables.
Il faut aussi tenir compte des évolutions climatiques. Les événements orageux extrêmes se multiplient et leur répartition géographique change. Adapter la protection au climat signifie réévaluer périodiquement votre niveau de risque, car les données de densité d’impact utilisées lors de la conception initiale peuvent être dépassées en quelques années.
L’audit initial est critique pour éviter les surcoûts mais l’audit continu est ce qui protège votre investissement dans la durée. Un système non entretenu perd progressivement son efficacité, parfois sans signe visible.
Notre expérience : éviter les pièges courants dans la modernisation
Après avoir détaillé les bonnes pratiques, partageons une perspective de terrain sur les pièges à éviter.
Sur le terrain, nous observons des schémas d’erreur qui se répètent d’un projet à l’autre, quelle que soit la taille de l’installation. Le premier et le plus coûteux : moderniser pour être conforme aux normes actuelles sans anticiper les révisions normatives à venir. Les versions IEC 62305 et NF C 15-100 évoluent. Concevoir un système calé exactement sur les seuils actuels, c’est risquer une mise hors conformité à la prochaine révision. Prévoir une marge technique, c’est un investissement, pas une dépense superflue.
Le deuxième piège est plus subtil. L’audit initial est souvent vu comme une formalité administrative, une étape à boucler rapidement pour accéder aux travaux. C’est une erreur de raisonnement. Un audit expédié en deux heures sur un site industriel complexe ne peut pas révéler l’ensemble des fragilités du système. Nous avons vu des projets de modernisation dont le budget a doublé en cours de route, précisément parce que des défauts structurels non détectés à l’audit ont exigé des travaux supplémentaires non prévus.
Le troisième piège concerne le choix des composants internes. Certains gestionnaires cherchent à réduire les coûts en sélectionnant des parafoudres de marques inconnues ou non certifiées, avec des fiches techniques approximatives. Le résultat est systématiquement le même : une protection incomplète, une maintenance difficile faute de documentation, et une non-conformité découverte lors du premier audit externe. Pour comprendre les enjeux de la foudre industrielle, il faut accepter que la qualité des composants est directement liée à la fiabilité de la protection.
Enfin, nous insistons sur un point que beaucoup négligent : l’importance de travailler avec des spécialistes de la protection foudre plutôt qu’avec des électriciens généralistes. La protection foudre est une discipline technique spécifique, avec ses propres normes, ses propres méthodes de calcul, et ses propres modes de défaillance. Un intervenant non spécialisé peut réaliser une installation qui semble correcte visuellement mais qui présente des failles invisibles à l’œil non formé. La traçabilité et la qualification des intervenants sont des garanties essentielles.
Indelec : l’accompagnement global pour chaque étape de modernisation
Enfin, après l’ensemble des recommandations techniques et stratégiques, découvrez comment Indelec peut vous aider à concrétiser chaque étape dans les meilleures conditions.
Depuis 1955, Indelec accompagne les industriels dans la mise en place et la modernisation de systèmes de protection contre la foudre conformes, durables et adaptés aux réalités de chaque site. Chaque projet débute par un audit rigoureux, réalisé par des ingénieurs spécialisés qui maîtrisent les référentiels IEC 62305 et NF C 15-100 dans leurs dernières versions.
Que vous optiez pour un remplacement complet ou une modernisation progressive, Indelec propose des solutions complètes contre la foudre adaptées à chaque contexte industriel, depuis les paratonnerres à dispositif d’amorçage jusqu’aux systèmes de surveillance connectés. Notre expertise en normes foudre garantit que chaque installation respecte les exigences réglementaires actuelles tout en anticipant les évolutions à venir. Contactez nos équipes pour obtenir une analyse personnalisée de votre installation.
Questions fréquentes sur la modernisation des systèmes paratonnerre
Quel est le rôle exact d’un audit initial avant la modernisation ?
L’audit initial identifie les risques et besoins spécifiques à votre installation et évite les surcoûts liés à des choix techniques inadaptés ou non conformes aux normes en vigueur.
Pourquoi utiliser des parafoudres internes de type 1, 2 ou 3 ?
Chaque type protège un segment précis du réseau électrique contre les surtensions et doit être choisi en coordination avec la norme NF C 15-100 pour garantir une protection cohérente et efficace de l’ensemble de l’installation.
Faut-il remplacer tout le système ou peut-on moderniser par étapes ?
La modernisation progressive est souvent plus économique pour les industriels, mais son succès dépend entièrement de la qualité de l’audit initial et d’une planification rigoureuse des phases de travaux.
Quelle fréquence pour les contrôles après modernisation ?
Un contrôle visuel annuel réalisé par une équipe interne formée et un audit technique complet tous les 2 à 5 ans par un prestataire certifié sont recommandés selon la complexité et le niveau de risque de l’installation.
