Guide de maintenance des systèmes de mise à la terre

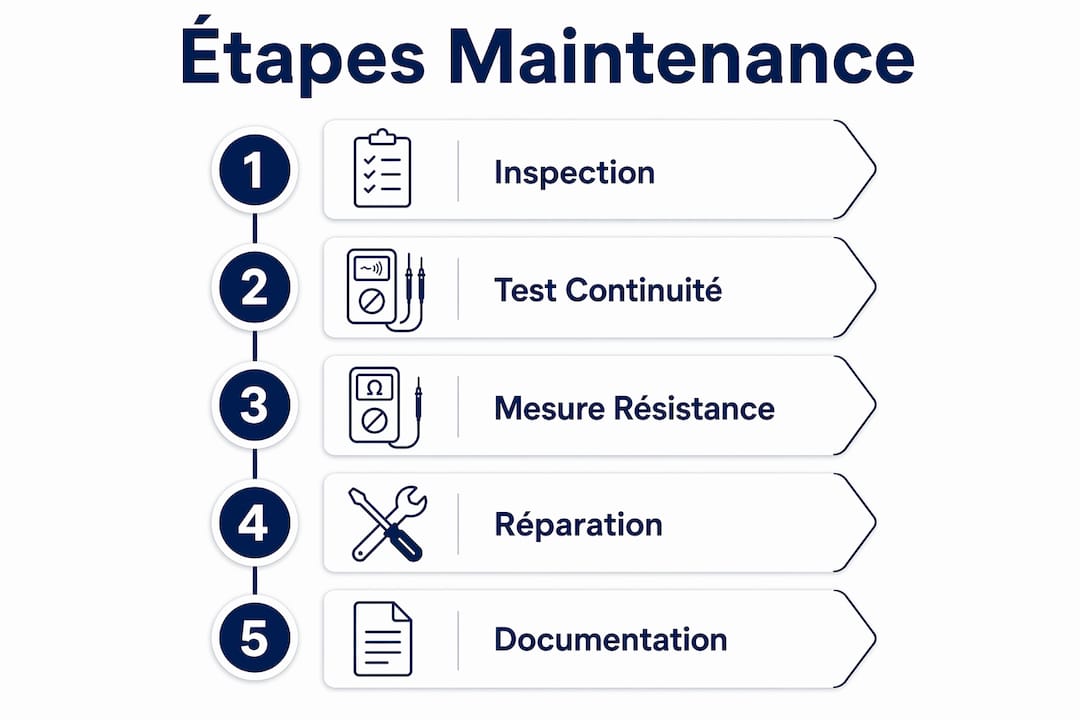

La maintenance sécurisée d’un système de mise à la terre repose sur trois piliers : inspection visuelle régulière, mesure de la résistance de terre et documentation rigoureuse de chaque intervention. Concrètement, voici les étapes à suivre pour garantir la fiabilité et la conformité de votre installation :
- Inspection visuelle : vérifier l’intégrité mécanique des électrodes, des conducteurs de descente et de toutes les connexions, en cherchant traces de corrosion, desserrage ou rupture.
- Mesure de résistance : utiliser un telluromètre selon la méthode des 62 % pour obtenir une valeur fiable, à comparer aux seuils réglementaires (inférieure à 100 Ω pour un bâtiment, inférieure ou égale à 4 Ω en milieu industriel).
- Contrôles fonctionnels : tester la continuité électrique entre les différents points du réseau et vérifier le bon état des barrettes de coupure.
- Documentation : consigner chaque mesure, chaque observation et chaque action corrective dans un registre d’intervention, en conservant les schémas à jour.
- Consignes de sécurité : couper l’alimentation avant toute intervention, porter les équipements de protection individuelle adaptés (gants isolants, lunettes) et ne jamais travailler seul sur une installation sous tension.
La norme NB/T 10577-2021 structure ces opérations en un système à quatre dimensions : inspection quotidienne, inspection spéciale après événement, tests fonctionnels périodiques et mesures de paramètres. C’est le cadre de référence que suit Indelec dans ses procédures d’entretien.
Comment réaliser l’inspection visuelle et les contrôles préventifs ?

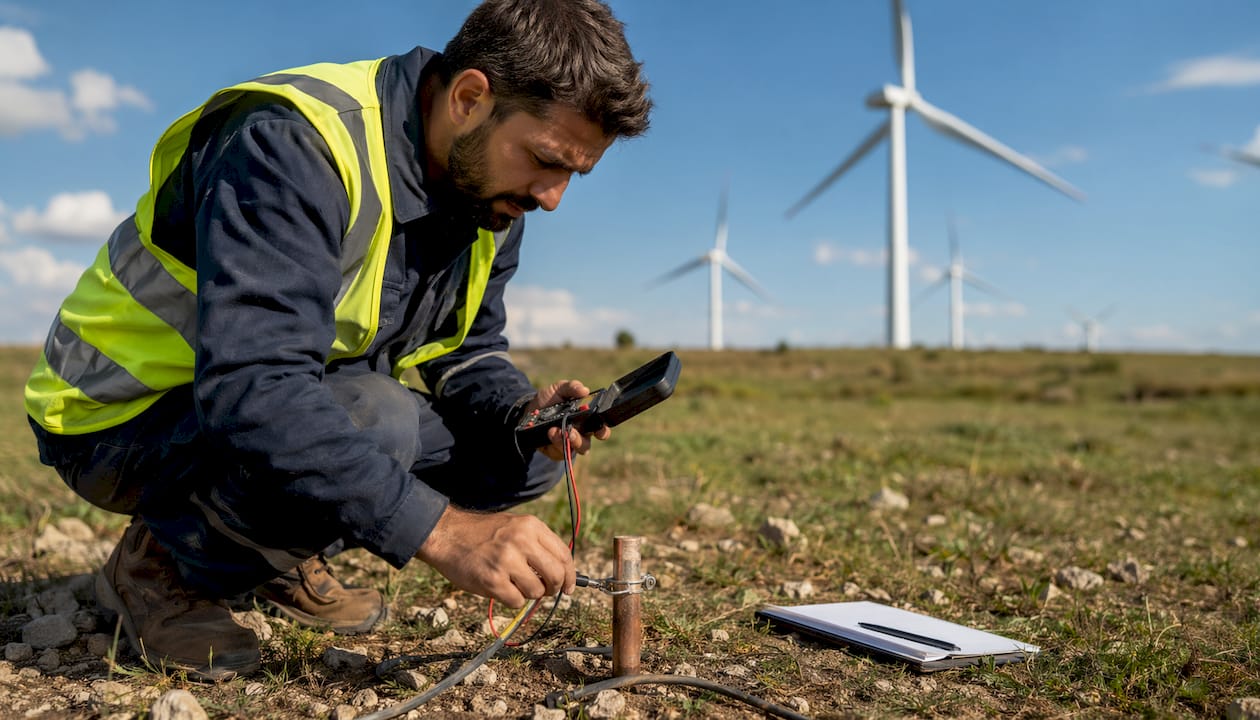

L’inspection visuelle est la première ligne de défense contre la dégradation silencieuse d’un réseau de terre. Elle doit être méthodique, point par point, sans se fier à une impression générale.
Commencez par les électrodes et les conducteurs enterrés accessibles depuis les regards de visite. Vérifiez l’absence de corrosion visible, notamment sur les connexions bimétalliques qui sont particulièrement exposées à la corrosion galvanique. Les piquets en acier cuivré offrent une meilleure résistance que les piquets galvanisés, mais ils ne sont pas immunisés contre l’oxydation en milieu humide ou côtier.
Passez ensuite aux bornes et aux barres de coupure. Un boulon desserré par vibrations peut suffire à faire grimper la résistance de contact et fausser tous les tests ultérieurs. La vérification des connexions doit inclure un contrôle visuel du serrage et, si nécessaire, un resserrage à la clé dynamométrique.
- Vérifier la verticalité et l’intégrité des conducteurs de descente fixés aux parois.
- Contrôler l’absence de conducteurs effilochés ou de ruptures accidentelles sur les câblages.
- Inspecter les connexions dans les boîtes de jonction : aucune trace d’humidité, aucun arc électrique passé.
- Examiner les composants exposés aux vibrations mécaniques (zones industrielles, éoliennes) avec une attention particulière aux fixations.
- Consigner chaque anomalie observée avec sa localisation précise et une photo si possible.
Conseil de pro :Munissez-vous d’un multimètre pour un test de continuité rapide sur les tronçons accessibles dès l’inspection visuelle. Un écart inattendu entre deux points vous orientera immédiatement vers la connexion défaillante, avant même de sortir le telluromètre.
La traçabilité des observations est aussi importante que l’inspection elle-même. Un rapport sans date ni localisation précise ne permet pas de détecter une dégradation progressive d’une visite à l’autre.
Comment mesurer et contrôler la résistance de mise à la terre ?

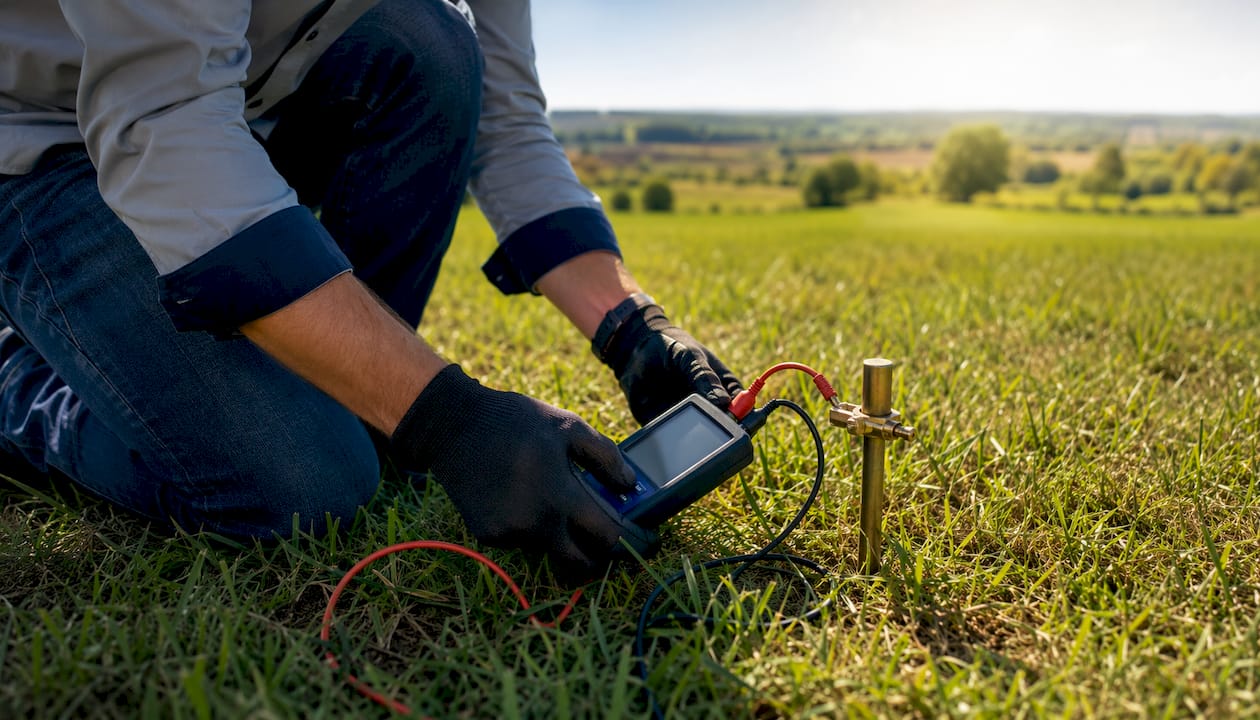

La méthode de référence pour mesurer la résistance de terre est la méthode des 62 %, dite méthode à trois électrodes. Elle consiste à injecter un courant entre une première électrode (P1, connectée à la boucle à fond de fouille ou au piquet principal) et une deuxième électrode (P2) placée à plus de 10 mètres. Le troisième piquet (P3) est positionné à 62 % de la distance séparant P1 et P2, ce qui permet de se placer hors des zones d’influence créées par la circulation du courant et d’obtenir une mesure non perturbée.
Seuils à respecter : résistance inférieure à 100 Ω pour les bâtiments résidentiels et inférieure ou égale à 4 Ω pour les installations industrielles selon la norme NB/T 10577-2021.
Pour valider la mesure, déplacez P3 à 52 % puis à 72 % de la distance P1-P2. Si les trois valeurs restent stables, le positionnement est correct et la mesure est fiable. Une variation significative indique une zone d’influence mal isolée : recommencez en augmentant la distance entre P1 et P2.
- Déconnecter la barrette de coupure avant toute mesure pour isoler la prise de terre du reste de l’installation.
- Utiliser un telluromètre étalonné, en vérifiant la date de son dernier étalonnage.
- Corriger les valeurs en fonction de la saison et de l’humidité du sol, qui font varier la résistivité de manière significative.
- En cas de résistance excessive, allonger le piquet existant ou ajouter des électrodes supplémentaires reliées en parallèle.
- Serrer toutes les connexions à la clé dynamométrique avant la mesure pour éviter les faux positifs liés à un mauvais contact.
Un cas concret illustre l’enjeu : dans un parc éolien ayant appliqué la norme NB/T 10577-2021, une mesure anormale de 6,8 Ω a conduit à une excavation qui a révélé un taux de corrosion de 42 % sur l’acier plat de mise à la terre. Après remplacement par un schéma en puits profond, la résistance est revenue à 2,3 Ω.
À quelle fréquence planifier les opérations de maintenance ?
La périodicité recommandée par la norme NB/T 10577-2021 inclut des révisions mécaniques régulières et des mesures de résistance effectuées chaque année. À cela s’ajoutent des inspections spéciales déclenchées après tout événement climatique majeur, notamment un impact de foudre.
En milieu industriel corrosif ou soumis à de fortes vibrations, réduire l’intervalle des contrôles visuels à trois mois est souvent justifié. La nature du sol joue aussi un rôle : un terrain argileux retient l’humidité et fait varier la résistivité davantage qu’un sol sableux, ce qui peut nécessiter des mesures saisonnières supplémentaires.
| Opération | Fréquence recommandée | Déclencheur spécial |
|---|---|---|
| Inspection visuelle complète | Tous les 6 mois | Après impact de foudre ou incident électrique |
| Mesure de résistance de terre | Annuelle | Après travaux de terrassement à proximité |
| Contrôle de continuité | Annuel | Après vibrations importantes ou séisme |
| Vérification du serrage des connexions | Tous les 6 mois | Après maintenance mécanique sur l’installation |
| Inspection post-événement | À chaque événement | Foudre, inondation, corrosion accélérée détectée |
Intégrer ces échéances dans un plan de maintenance global évite les oublis. Un simple tableau de bord avec les dates de dernière intervention et les prochaines échéances, partagé entre les équipes, suffit à maintenir la traçabilité sans alourdir l’organisation.
- Planifier les mesures annuelles en fin de saison sèche, quand la résistivité du sol est à son maximum, pour obtenir la valeur la plus défavorable.
- Déclencher systématiquement une inspection spéciale après tout impact de foudre connu sur le site.
- Archiver les rapports de mesure avec les conditions météorologiques du jour pour permettre des comparaisons pertinentes d’une année à l’autre.
Quelles normes s’appliquent à la maintenance des systèmes de mise à la terre ?
La norme NB/T 10577-2021 est aujourd’hui la référence la plus complète pour la maintenance des systèmes de protection contre la foudre intégrant la mise à la terre. Elle définit précisément les cycles de test, les seuils de résistance et les méthodes de mesure, en introduisant le cadre à quatre dimensions mentionné en introduction. Son tableau de référence fixe notamment la résistance du dispositif de mise à la terre à ≤ 4 Ω avec un cycle de vérification annuel.
En France, la norme NF C 15-100 impose le raccordement à la terre de toutes les prises électriques des installations domestiques. Pour les installations industrielles, les normes IEC 60079-14 et IEC/EN 60079-17 encadrent respectivement l’installation et la vérification périodique des équipements en atmosphères explosibles (zones ATEX). Les sites Seveso et les installations classées sont soumis à des exigences de contrôle documenté encore plus strictes.
- NB/T 10577-2021 : cycles de test, seuils de résistance, méthodes de mesure pour systèmes de protection foudre.
- NF C 15-100 : obligation de mise à la terre de toutes les prises dans les installations françaises.
- IEC 60079-14 / EN 60079-17 : installation et vérification périodique en zones ATEX.
- GB/T 36490 : conformité des protecteurs contre les surtensions, vérifiée après la saison des pluies.
Le respect de ces normes conditionne non seulement la sécurité des personnes et des équipements, mais aussi la validité des assurances et la conformité réglementaire lors des audits. Indelec intègre ces référentiels dans ses procédures de vérification pour garantir des interventions conformes aux exigences actuelles.
La démarche systémique d’Indelec pour une maintenance durable
Indelec structure la maintenance des systèmes de mise à la terre autour de quatre dimensions complémentaires, directement issues du cadre NB/T 10577-2021 : inspection visuelle quotidienne ou à fréquence rapprochée, inspection spéciale post-événement, tests fonctionnels périodiques et mesures précises de paramètres. L’intérêt de cette approche est de ne jamais attendre qu’un défaut devienne visible pour agir.
Le suivi prédictif repose sur la constitution d’un modèle d’usure à partir des relevés successifs de résistance et de l’état mécanique des connexions. Quand les valeurs mesurées montrent une tendance à la hausse sur plusieurs cycles, même sans dépasser le seuil réglementaire, c’est le signal d’anticiper une intervention avant la défaillance. Cette logique prédictive évite les arrêts non planifiés et les situations d’urgence.
Pour le maintien de l’intégrité mécanique, Indelec recommande l’utilisation systématique de la clé dynamométrique lors du serrage des connexions, particulièrement après des sollicitations vibratoires. Un serrage insuffisant génère une résistance de contact parasite qui fausse les mesures et compromet la continuité électrique sans qu’aucun signe visuel ne l’indique clairement.
- Mettre en place un suivi vibrationnel sur les installations exposées (sites industriels, éoliennes, zones sismiques).
- Contrôler régulièrement l’humidité et la corrosivité de l’environnement autour des électrodes enterrées.
- Adapter les matériaux de connexion aux conditions locales : alliages résistants à la corrosion en milieu côtier ou chimique.
- Tenir un registre d’usure par composant, avec les dates de remplacement prévisionnelles.
Conseil de pro :Combinez les trois niveaux d’observation : un passage visuel rapide à chaque ronde de site, un test fonctionnel complet tous les six mois et une mesure au telluromètre une fois par an. Cette superposition détecte des défauts à des stades très différents et réduit le risque de passer à côté d’une dégradation progressive.
La documentation de chaque intervention est le liant de toute cette démarche. Conserver les rapports de mesure, les schémas d’intervention et les fiches de remplacement permet non seulement la traçabilité réglementaire, mais aussi d’alimenter le modèle prédictif avec des données réelles. Sans cet historique, la maintenance reste réactive plutôt qu’anticipatrice.
Indelec accompagne les professionnels dans la mise en œuvre de ces procédures, de l’audit initial jusqu’à la certification des installations. Pour aller plus loin sur les solutions de protection adaptées à vos contraintes techniques et réglementaires, les équipes Indelec sont disponibles pour un diagnostic personnalisé.
Points clés
La maintenance efficace d’un système de mise à la terre exige des mesures annuelles de résistance, des contrôles mécaniques semestriels et une documentation rigoureuse de chaque intervention.
| Point | Détails |
|---|---|
| Seuils de résistance | Inférieure à 100 Ω pour les bâtiments, inférieure ou égale à 4 Ω en milieu industriel selon NB/T 10577-2021. |
| Périodicité des contrôles | Révisions mécaniques tous les 6 mois, mesures de résistance annuelles, inspection spéciale après tout impact de foudre. |
| Méthode de mesure | La méthode des 62 % avec telluromètre, P3 placé à 62 % de la distance P1-P2, est la procédure de référence. |
| Serrage des connexions | Utiliser une clé dynamométrique pour éviter les faux positifs aux tests et garantir la continuité électrique. |
| Documentation | Conserver rapports de mesure, schémas d’intervention et fiches de remplacement pour assurer traçabilité et maintenance prédictive. |
