Indicateurs clés pour piloter le risque foudre en industrie
Pour piloter efficacement la gestion des risques foudre sur un site industriel, les indicateurs prioritaires à suivre sont : la densité locale d’impacts (Nsg), les enregistrements d’impacts par abonnement de télédétection (Météorage), les compteurs d’impulsions sur les parafoudres (SPD), la résistance de prise de terre (en ohms), la continuité d’équipotentialité (en milliohms), l’état visuel des paratonnerres et conducteurs, la fréquence des événements critiques, et les paramètres rf et hz utilisés dans l’Analyse du Risque Foudre (ARF). Ces indicateurs s’imposent directement par l’arrêté du 4 octobre 2010, article 18, la norme NF EN 62305-2 et les exigences de validation par un organisme certifié Qualifoudre.
Liste priorisée pour action immédiate :
- Nsg : densité locale d’impacts foudre au sol (coups/km²/an), donnée d’entrée fondamentale de l’ARF
- Enregistrements d’impacts : abonnement Météorage ou équivalent, obligatoire pour traçabilité réglementaire
- Compteurs d’impulsions SPD : nombre d’impulsions absorbées par chaque parafoudre depuis la dernière inspection
- Résistance de prise de terre : valeur mesurée en ohms, à comparer au seuil défini dans l’étude technique
- Continuité d’équipotentialité : mesure en milliohms des liaisons entre masses et structures

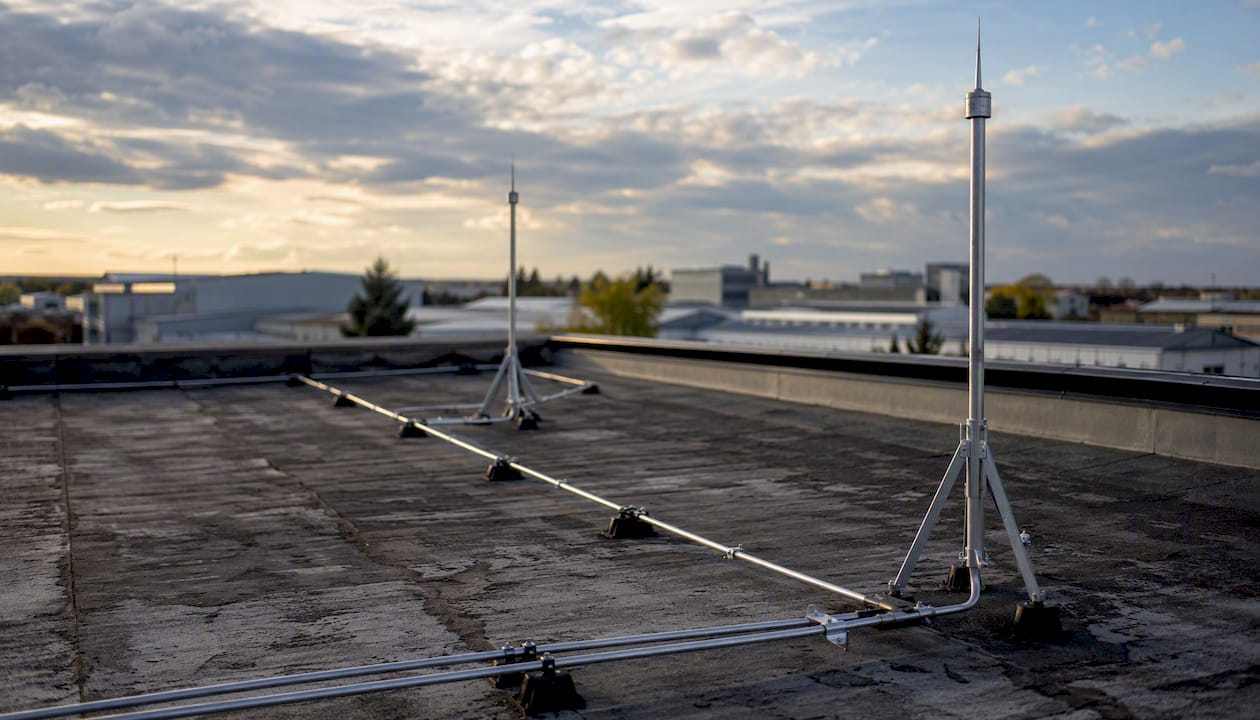

- État des paratonnerres : corrosion, fixations, intégrité des conducteurs de descente
- Paramètres rf et hz : facteur de danger et pondération des pertes utilisés dans le calcul ARF
- Conformité documentaire : ARF à jour, étude technique validée, NVM disponible
Points clés
Les indicateurs opérationnels de gestion du risque foudre n’ont de valeur que s’ils sont mesurés par bâtiment, tracés dans le CMMS et reliés aux paramètres rf, hz et Nsg de l’ARF réglementaire.
| Point | Détails |
|---|---|
| ARF par bâtiment obligatoire | L’arrêté du 4/10/2010 art. 18 interdit le calcul global site : chaque bâtiment MMR ou ATEX a son propre Rn à comparer à RT. |
| Nsg comme entrée fondamentale | La densité locale d’impacts (Météorage / Météo-France) conditionne toute la chaîne de calcul ARF et doit être mise à jour à chaque révision. |
| SPD et terre à surveiller en continu | Compteurs d’impulsions et résistance de terre sont les deux indicateurs qui révèlent le plus rapidement une dégradation du niveau de protection réel. |
| Vérification systématique post-événement | Après tout impact confirmé, tester SPD, terre et continuité avant de reprendre l’exploitation normale, sans attendre l’inspection annuelle planifiée. |
| Indelec pour l’audit et le suivi | Indelec réalise audits ARF, études techniques et contrats de maintenance intégrant les indicateurs dans le pilotage opérationnel. |
Table des matières
- Pourquoi l’ARF impose-t-elle des indicateurs mesurables ?
- Quels indicateurs mesurer, comment et à quelle fréquence ?
- Comment intégrer ces indicateurs dans l’ARF et le pilotage opérationnel ?
- Quels outils et sources de données utiliser en France ?
- Quelles bonnes pratiques d’inspection et que faire après un impact ?
- Quelles certifications et preuves figurer dans le dossier ARF ?
- Modèles pratiques : tableau KPI et fiche d’enregistrement
- Ce que l’expérience terrain révèle sur ces indicateurs
- Indelec vous accompagne de l’audit ARF au contrat de maintenance
- Sources
Pourquoi l’ARF impose-t-elle des indicateurs mesurables ?
L’obligation est claire : tout site classé ICPE doit réaliser une ARF conformément à l’article 18 de l’arrêté du 4 octobre 2010. Cette ARF ne peut pas être un calcul global portant sur l’ensemble du site. Elle doit être conduite bâtiment par bâtiment, en ciblant les structures dont la défaillance peut déclencher un événement redouté, notamment celles hébergeant des matières ou équipements à risque majeur (MMR) ou situées en zone ATEX.
La norme NF EN 62305-2 structure les calculs : elle compare le risque calculé Rn aux seuils tolérables RT pour chaque composante (R1 pour les pertes en vies humaines, R2 pour les pertes de service public). Si Rn dépasse RT, des mesures de protection doivent être mises en place jusqu’à ramener le risque résiduel sous le seuil. Les méthodes simplifiées ne suffisent pas pour les sites réglementés.
À noter : l’article 21 du même arrêté impose l’enregistrement des agressions foudre. Sans données d’impacts tracées, l’ARF perd sa base factuelle et la conformité devient intenable lors d’un contrôle.
Deux paramètres ARF structurent directement les indicateurs opérationnels :
- rf (facteur de danger) : caractérise la dangerosité de la structure ou de son contenu
- hz (pondération des pertes) : quantifie les conséquences potentielles selon le type de perte
Ces deux paramètres, définis dans la fiche de lecture ARF de l’INERIS, conditionnent directement le niveau de protection requis (LPL I à IV, voire I+ ou I++ pour les sites les plus sensibles). Surveiller rf et hz, c’est surveiller les hypothèses sur lesquelles repose toute la démonstration de conformité.
Quels indicateurs mesurer, comment et à quelle fréquence ?
Le bâtiment qui obtient le produit Nsg × Ad le plus élevé est celui qui présente la fréquence d’impact attendue la plus haute et doit faire l’objet d’une ARF en priorité.*
Le tableau suivant synthétise les indicateurs opérationnels essentiels pour la gestion des risques foudre sur sites industriels :
| Indicateur | Définition courte | Méthode / outil | Fréquence | Lien ARF |
|---|---|---|---|---|
| Nsg | Densité d’impacts locaux (coups/km²/an) | Données Météorage ou Météo-France | Annuelle ou à chaque révision ARF | Entrée directe du calcul de fréquence d’impact |
| Enregistrements d’impacts | Nombre et localisation des impacts sur le site | Abonnement télédétection Météorage | Continue / consultation après événement | Validation de Nsg et traçabilité article 21 |
| Compteurs d’impulsions SPD | Nombre d’impulsions absorbées par parafoudre | Compteur intégré ou enregistreur externe | Après chaque orage détecté, et annuellement | Indicateur de sollicitation, déclenche remplacement |
| Taux de défaillance SPD | Proportion de SPD hors service ou dégradés | Inspection visuelle + test de continuité | Annuelle et post-événement | Évalue l’efficacité réelle du niveau de protection |
| Résistance de prise de terre | Valeur en ohms de l’électrode de terre | Telluromètre (méthode 3 ou 4 piquets) | Annuelle, post-événement, après travaux | Condition de performance du LPS |
| Continuité équipotentialité | Résistance en milliohms des liaisons | Micro-ohmmètre ou pont de Kelvin | Tous les 2 ans, post-événement | Garantit l’absence de différence de potentiel dangereuse |
| État des paratonnerres | Corrosion, fixations, conducteurs de descente | Inspection visuelle et contrôle mécanique | Annuelle | Intégrité physique du LPS |
| Fréquence d’événements critiques | Nombre d’impacts ayant causé dommages ou arrêt | Registre interne + données Météorage | Continue | Alimente le retour d’expérience et la révision ARF |
| Conformité documentaire | ARF à jour, étude technique, NVM disponible | Audit documentaire | Annuelle | Condition de validité réglementaire |

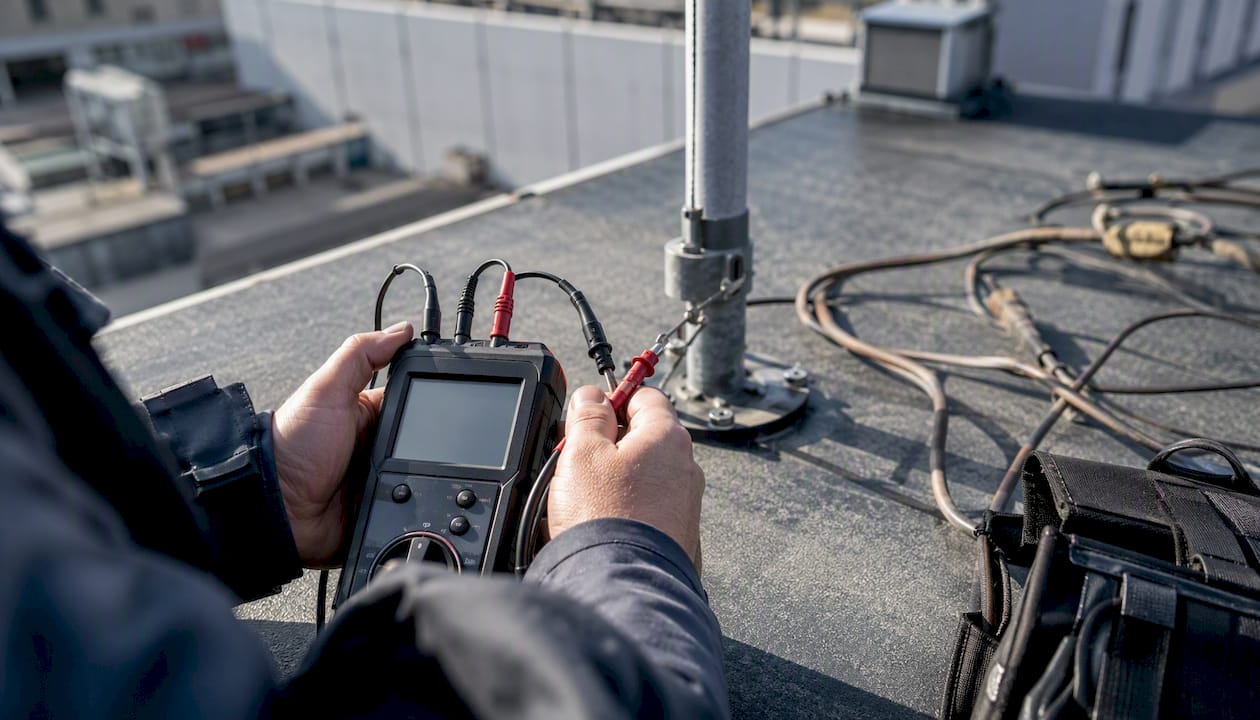

Pour les mesures électriques, les instruments courants incluent : telluromètre numérique, micro-ohmmètre, contrôleur de continuité, enregistreur d’impacts autonome et compteur d’impulsions SPD à lecture locale ou déportée.
Comment intégrer ces indicateurs dans l’ARF et le pilotage opérationnel ?
Le flux opérationnel suit une logique simple : collecter les données, les comparer aux seuils ARF, puis décider.
Étapes concrètes d’intégration :
- Associer chaque indicateur à une composante ARF : Nsg et Ad alimentent la fréquence d’impact ; rf et hz pondèrent les composantes R1 et R2 ; résistance de terre et continuité conditionnent l’efficacité du LPS retenu.
- Définir des seuils d’escalade : par exemple, résistance de terre supérieure à 10 Ω sur un site ATEX, ou compteur SPD dépassant le seuil constructeur, déclenchent une inspection immédiate.
- Comparer Rn à RT : si les mesures révèlent une dégradation du LPS, recalculer Rn. Si Rn > RT, simuler des mesures d’atténuation (ajout de SPD, renforcement du LPS, détection d’orage) et recalculer le risque résiduel.
- Documenter la justification technique : chaque décision de niveau de protection doit être tracée dans l’étude technique, avec les valeurs mesurées qui la fondent.
- Répartir les responsabilités : le responsable maintenance collecte les mesures terrain ; le responsable exploitation valide les seuils d’alerte ; l’ingénierie pilote les révisions ARF et les études techniques.
Un point souvent négligé : ne jamais agréger les résultats au niveau du site pour l’ARF réglementaire. Chaque bâtiment a sa propre surface de collecte, ses propres rf et hz, et son propre Rn. Un calcul global masque les bâtiments les plus exposés et fausse la démonstration de conformité.
La fréquence des revues : annuelle pour les contrôles visuels et documentaires, tous les deux ans pour les vérifications complètes sur sites ICPE, et systématique après tout événement détecté.
Quels outils et sources de données utiliser en France ?
Sources de densité d’impacts :
- Météorage : service de télédétection foudre fournissant des données d’impacts géolocalisées, utilisable en abonnement pour alimenter Nsg et les enregistrements réglementaires
- Météo-France : données météorologiques et cartes de densité d’impacts à l’échelle nationale, utiles pour les ARF initiales ou les révisions
Outils de mesure terrain :
- Enregistreurs d’impacts autonomes (montés sur conducteur de descente)

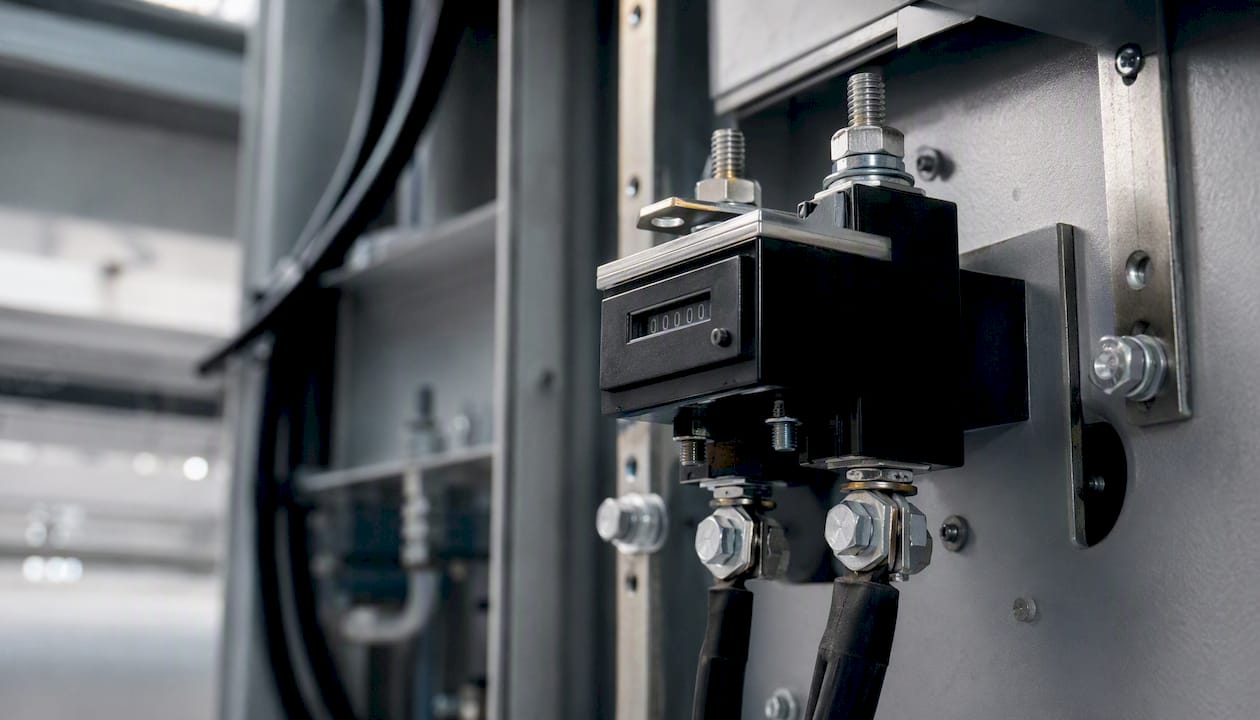

- Compteurs d’impulsions SPD intégrés ou modules de surveillance déportée

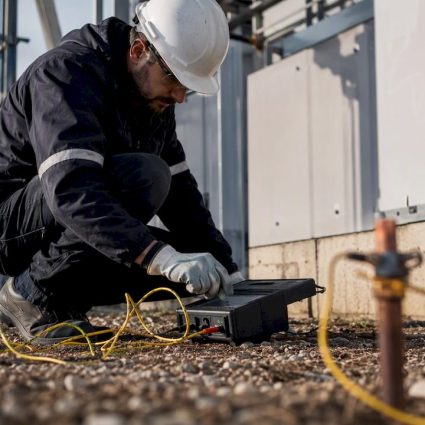

- Telluromètres numériques pour la résistance de terre
- Micro-ohmmètres ou ponts de Kelvin pour la continuité équipotentialité
Références normatives applicables :
- NF EN 62305-2 : calculs ARF, comparaison Rn/RT, détermination du LPL
- NF EN 62305-3 : protection des structures, conception du LPS
- Guide UTE C 17-108 : document d’appui pour l’application pratique en France
Conseil de pro :Intégrez les compteurs SPD et les alarmes de résistance de terre directement dans votre SCADA ou CMMS. Une alarme automatique sur dépassement de seuil évite les délais entre l’événement et la décision d’inspection, et constitue une preuve de surveillance active lors d’un audit réglementaire.
La transition vers l’édition 2024 de la norme modifie le calcul de Nsg et peut nécessiter la révision des ARF réalisées avec des versions antérieures. Vérifiez quelle édition a servi de base à vos ARF existantes.
Quelles bonnes pratiques d’inspection et que faire après un impact ?
Les fréquences minimales recommandées pour les sites ICPE :
- Contrôle visuel annuel : paratonnerres, conducteurs de descente, prises de terre, liaisons équipotentielles, état des SPD
- Vérification périodique complète tous les deux ans : mesures électriques complètes, test des SPD, contrôle documentaire
- Vérification systématique après tout événement détecté par Météorage ou signalé par le personnel
Procédure post-événement en 5 étapes :
- Récupérer les enregistrements Météorage pour confirmer l’impact et sa localisation
- Inspecter visuellement le LPS (paratonnerres, conducteurs, fixations, points de corrosion)
- Tester les SPD : vérifier les compteurs d’impulsions, contrôler la continuité, remplacer les cartouches dégradées
- Mesurer la résistance de terre et la continuité équipotentialité
- Rédiger un rapport technique ; si les mesures remettent en cause le niveau de protection, déclencher une révision ARF et une étude technique
La checklist à intégrer dans le CMMS pour chaque intervention doit comporter : date et heure, opérateur, bâtiment concerné, valeur mesurée, conformité au seuil, actions correctives décidées et date de clôture prévue.
Conseil de pro :Conservez les rapports d’inspection dans le CMMS avec horodatage. En cas de contrôle DREAL, la traçabilité des vérifications selon la notice de vérification et maintenance (NVM) est la première pièce demandée.
Quelles certifications et preuves figurer dans le dossier ARF ?
Pour les sites ICPE, l’ARF doit être validée par un organisme compétent certifié Qualifoudre. Cette exigence n’est pas optionnelle : elle conditionne la recevabilité de l’ARF lors d’une inspection réglementaire.
Le dossier technique doit contenir :
- Rapports d’ARF par bâtiment, avec les valeurs rf, hz, Nsg, Ad et les composantes Rn calculées
- Études techniques démontrant l’efficacité du système retenu (épaisseur de tôle, type de paratonnerre, présence et dimensionnement des SPD)
- Certificats Qualifoudre de l’organisme ayant validé l’ARF
- Notices de vérification et maintenance (NVM) des équipements installés
- Résultats des tests périodiques (résistance de terre, continuité, compteurs SPD)
- Enregistrements d’impacts Météorage ou équivalent, archivés chronologiquement
La démonstration de l’efficacité du niveau de protection est une exigence explicite : il ne suffit pas de déclarer un LPL, il faut prouver que le système installé atteint effectivement ce niveau par une étude technique documentée.
Modèles pratiques : tableau KPI et fiche d’enregistrement
La fiche d’enregistrement d’un événement foudre doit structurer les informations suivantes :
- Date et heure de l’impact (source Météorage)
- Bâtiment ou zone concernée
- Dommages constatés (équipements, structures, process)
- Résultats des tests post-événement (résistance de terre, SPD, continuité)
- Actions correctives décidées et responsable désigné
- Date de clôture et visa du responsable maintenance
Le tableau KPI opérationnel pour la surveillance des installations :
Intégrez ces modèles directement dans votre CMMS pour automatiser les rappels d’échéance et générer les rapports d’audit sans ressaisie.
Ce que l’expérience terrain révèle sur ces indicateurs
La corrélation entre Nsg et les relevés des compteurs SPD est l’un des signaux les plus fiables pour détecter une sous-protection. Quand un site enregistre une densité d’impacts élevée mais que les compteurs SPD restent à zéro après plusieurs orages, deux hypothèses s’imposent : soit les SPD ne sont pas correctement connectés, soit les enregistreurs ne fonctionnent pas. Les deux situations sont des défauts de surveillance, pas des bonnes nouvelles.
L’erreur la plus répandue sur les sites industriels reste l’ARF globale unique. Un responsable sécurité qui consolide tous ses bâtiments dans un seul calcul obtient un chiffre moyen qui masque systématiquement les bâtiments les plus exposés, souvent les plus petits ou les plus anciens, dont la surface de collecte et le contenu en MMR justifieraient un LPL I. L’ARF bâtiment par bâtiment n’est pas une contrainte administrative, c’est la seule méthode qui révèle les vrais points faibles.
Les vérifications post-événement sont sous-estimées. La plupart des sites attendent l’inspection annuelle planifiée, même après un impact confirmé par Météorage. Or, un SPD sollicité au-delà de sa capacité nominale peut continuer à fonctionner en apparence tout en ayant perdu sa capacité de protection. Seul un test actif après l’événement permet de le détecter.
