Fonctionnement d’un paratonnerre : sécurisez vos installations
TL;DR:
- Un système de protection foudre bien conçu évite des dégâts coûteux dans l’industrie.
- La protection nécessite composants, normes et maintenance rigoureusement respectés.
- Il est essentiel d’intégrer la protection foudre dès la conception pour une sécurité optimale.
Une erreur de conception dans votre système de protection foudre peut compromettre l’ensemble d’une infrastructure industrielle en quelques secondes. Pourtant, un paratonnerre correctement dimensionné et installé permet d’éviter des millions d’euros de dégâts chaque année. Entre incendies, explosions, pannes d’équipements critiques et arrêts de production, les conséquences d’un impact direct restent sous-estimées dans de nombreux sites industriels. Ce guide vous explique précisément comment fonctionne un paratonnerre, quels composants entrent en jeu, et comment garantir la conformité de votre installation face aux exigences normatives actuelles.
Table des matières
- L’origine et la logique du paratonnerre
- Les composants essentiels d’un système de protection foudre
- Fonctionnement pratique : comment le paratonnerre protège une installation
- Normes, maintenance et erreurs courantes à éviter
- Pourquoi la protection foudre reste sous-estimée dans l’industrie
- Aller plus loin : solutions expertes de protection contre la foudre
- Questions fréquentes sur le fonctionnement d’un paratonnerre
Points Clés
| Point | Détails |
|---|---|
| Principe de base | Un paratonnerre capte la foudre et la détourne vers la terre pour protéger les structures. |
| Composants clés | La protection efficace requiert un système coordonné incluant paratonnerre, conducteurs, prise de terre et parafoudres. |
| Respect des normes | La conformité aux réglementations et une maintenance régulière sont indispensables pour la sécurité. |
| Limites de protection | Un paratonnerre seul ne suffit pas à éliminer tous les risques, une approche globale s’impose. |
L’origine et la logique du paratonnerre
Tout commence avec Benjamin Franklin. En 1752, il démontre que la foudre est un phénomène électrique, ouvrant la voie à la première tige paratonnerres fixée sur un bâtiment. Depuis, le principe n’a pas fondamentalement changé, même si les technologies ont évolué. L’objectif du paratonnerre est de capter puis d’évacuer à la terre l’énergie de la foudre, en offrant au courant un chemin contrôlé et sécurisé plutôt que de le laisser traverser la structure du bâtiment.
La logique physique est simple : la foudre cherche toujours le chemin de moindre résistance entre le nuage chargé et la terre. Le paratonnerre crée artificiellement ce chemin privilégié. En captant le canal de décharge, il évite que l’énergie ne passe par les murs, les charpentes métalliques ou les câbles électriques de votre installation.
Plusieurs mythes persistent dans le secteur industriel. Il est temps de les corriger :
- Mythe 1 : “Un paratonnerre attire la foudre sur mon bâtiment.” Faux. Il intercepte une décharge qui tomberait de toute façon à proximité.
- Mythe 2 : “Mon bâtiment est bas, il n’a pas besoin de protection.” Faux. La hauteur n’est pas le seul facteur de risque. La nature des activités, les matières stockées et la localisation géographique comptent autant.
- Mythe 3 : “Une installation ancienne est forcément conforme.” Faux. Les normes évoluent et une installation vieillissante peut devenir non conforme sans intervention.
“La protection foudre ne se résume pas à une tige sur un toit. C’est un système intégré qui doit être pensé dès la conception du projet.”
Pour approfondir les mécanismes atmosphériques en jeu, consultez notre FAQ sur la foudre, qui répond aux questions les plus fréquentes sur les phénomènes électriques liés aux orages. Comprendre l’ennemi, c’est déjà mieux le combattre.
Les composants essentiels d’un système de protection foudre

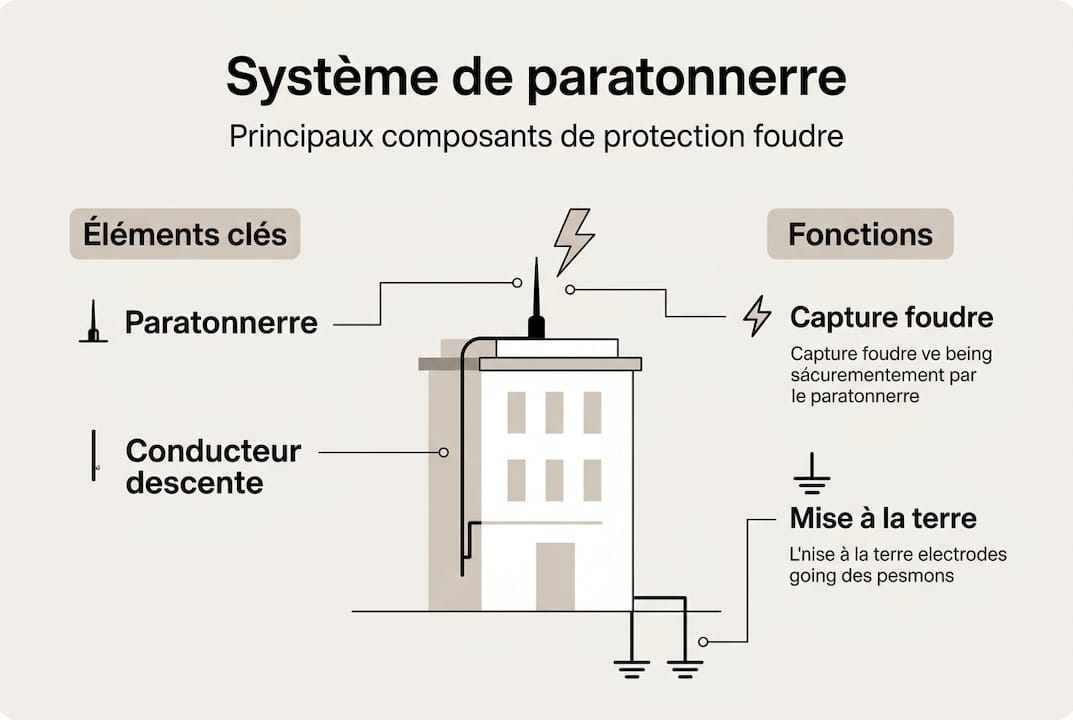

Un système de protection foudre (SPF) ne se limite pas à une tige métallique sur un toit. Il s’agit d’un ensemble coordonné de quatre composants principaux, chacun jouant un rôle précis dans la chaîne de protection. Composants d’un système de protection foudre : paratonnerre, conducteurs de descente, prise de terre et parafoudres forment un tout indissociable.
Voici le rôle de chaque élément :

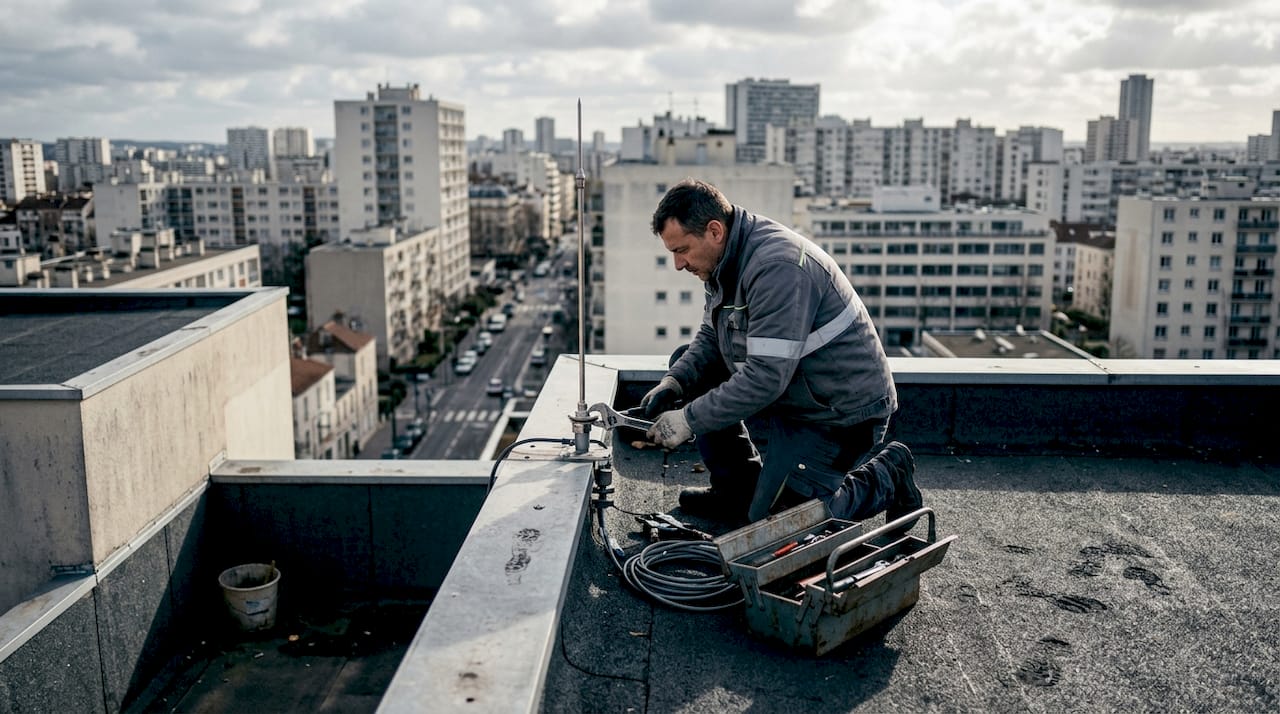

- Le paratonnerre (dispositif de capture) : Placé en point haut du bâtiment, il intercepte l’arc électrique. Il peut s’agir d’une tige simple, d’un fil tendu ou d’un dispositif à amorçage anticipé (DAP), selon la technologie retenue.
- Les conducteurs de descente : Ce sont des câbles de section définie qui acheminent le courant capté depuis le sommet jusqu’au sol. Leur dimensionnement est réglementé.

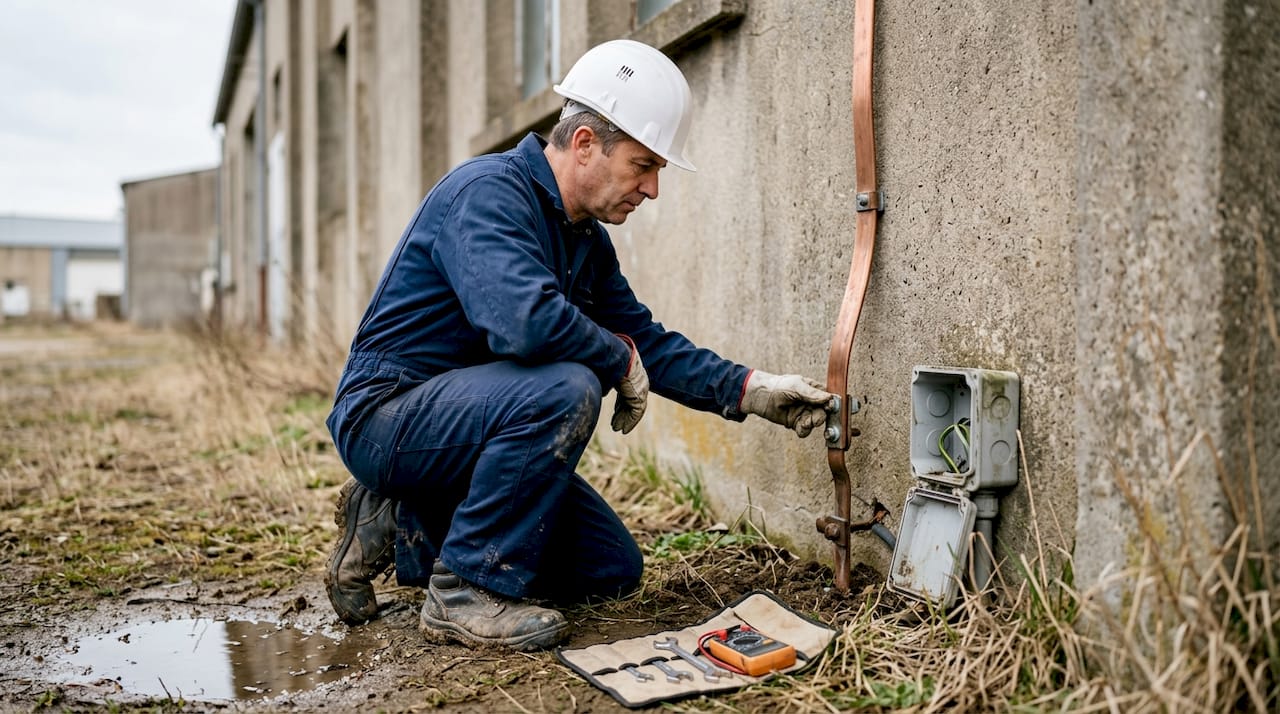

- La prise de terre : Enfouie dans le sol, elle dissipe l’énergie électrique de la foudre dans la masse terrestre. Sa résistance doit être la plus faible possible.
- Les parafoudres : Installés dans les tableaux électriques, ils protègent les équipements contre les surtensions induites par un impact à proximité.
| Composant | Rôle principal | Point de vigilance |
|---|---|---|
| Paratonnerre | Capture de l’arc électrique | Positionnement et technologie adaptés |
| Conducteur de descente | Transport du courant vers la terre | Section minimale réglementaire |
| Prise de terre | Dissipation de l’énergie | Résistance de terre à contrôler |
| Parafoudre | Protection des équipements | Niveau de protection adapté au risque |
Pour éviter toute confusion fréquente sur le terrain, lisez notre article sur la différence entre paratonnerre et parafoudre. Ces deux dispositifs sont complémentaires mais remplissent des fonctions très différentes. Nos ressources techniques sur la foudre vous permettront également d’accéder à des fiches détaillées pour chaque composant.
Fonctionnement pratique : comment le paratonnerre protège une installation
Comprendre les éléments séparément, c’est fondamental. Mais comment fonctionnent-ils ensemble lors d’un véritable orage ? Voici le déroulé séquentiel d’un impact sur un site industriel équipé.
- Formation du nuage orageux : Les charges électriques s’accumulent entre le nuage et le sol. Des “traceurs descendants” partent du nuage vers la terre.
- Amorçage par le paratonnerre : Le dispositif de capture émet un traceur ascendant qui rencontre le traceur descendant, créant le canal de décharge.
- Transit du courant : Le paratonnerre canalise la foudre jusqu’à la terre via un conducteur à section minimale, selon les normes. Le courant, pouvant dépasser 200 000 ampères, descend en quelques microsecondes.
- Dissipation dans la prise de terre : L’énergie se répartit dans le sol via l’électrode de terre, sans endommager la structure.
- Protection des équipements par les parafoudres : Simultanément, les surtensions induites dans les circuits électriques sont écrêtées par les parafoudres installés en amont des équipements sensibles.
Ce processus dure moins d’une seconde. Chaque maillon doit fonctionner parfaitement pour que la protection soit efficace. Un conducteur de descente mal fixé, une prise de terre corrodée ou un parafoudre saturé suffisent à rendre l’ensemble du système défaillant.
Consultez notre exemple d’installation de protection pour visualiser concrètement comment ces systèmes sont déployés sur des sites industriels réels. Notre guide protection bâtiments détaille également les choix techniques selon le type d’activité.
Conseil de pro : Pendant un orage, évitez de toucher les conducteurs de descente ou tout élément métallique relié au système de protection. Même avec une installation parfaite, des tensions de pas et de contact peuvent être dangereuses à proximité immédiate du point d’impact.
Normes, maintenance et erreurs courantes à éviter
Savoir comment fonctionne un paratonnerre, c’est crucial. Mais respecter les normes et éviter les principales erreurs, c’est ce qui fait toute la différence entre une installation qui protège réellement et une installation qui donne une fausse impression de sécurité.
En France, les normes NF EN 62305 (séries 1 à 4) encadrent la conception, l’installation et la maintenance des SPF. Les normes imposent la section minimale descendante et le contrôle régulier du système. Au niveau international, la norme IEC 62305 s’applique avec des variantes selon les pays.
| Critère | Installation conforme | Installation non conforme |
|---|---|---|
| Section conducteur de descente | Respecte la norme (16 mm² minimum en cuivre) | Section insuffisante ou matériau inadapté |
| Prise de terre | Résistance contrôlée et documentée | Non mesurée ou dépassant les seuils |
| Parafoudres | Coordonnés et adaptés au niveau de risque | Absents ou mal dimensionnés |
| Maintenance | Contrôle périodique documenté | Aucun suivi ou contrôle irrégulier |
Les erreurs les plus fréquentes observées sur les sites industriels :
- Absence de liaison équipotentielle entre les structures métalliques et le SPF
- Conducteurs de descente trop longs ou présentant des coudes à angle aigu
- Prises de terre non vérifiées depuis l’installation initiale
- Parafoudres non remplacés après un impact ou une surtension
- Absence de documentation des contrôles périodiques
Pour rester dans les clous, nos conseils conformité foudre détaillent les points de contrôle prioritaires. Consultez aussi notre liste des normes applicables selon votre secteur. Notre guide risques foudre industrie vous aidera à évaluer votre niveau d’exposition réel.
Conseil de pro : Planifiez un audit foudre complet tous les deux ans minimum, et après chaque impact avéré sur votre site. Un rapport d’audit vous protège aussi juridiquement en cas d’incident impliquant votre responsabilité.
Pourquoi la protection foudre reste sous-estimée dans l’industrie
Après avoir détaillé le cadre technique et normatif, prenons du recul sur la logique industrielle. Depuis 1955, nous observons un schéma répétitif : les investissements en protection foudre sont souvent réduits lors des phases de construction, puis rattrapés en urgence après un sinistre coûteux.
La foudre frappe en France environ 1 million de fois par an. Pourtant, beaucoup de directeurs de sites la considèrent comme un risque résiduel, derrière les incendies ou les accidents du travail. C’est une erreur de priorisation. Un seul impact sur un transformateur ou un système de contrôle-commande peut entraîner plusieurs semaines d’arrêt de production.
Les fausses économies sur la qualité des composants ou l’absence de maintenance coûtent systématiquement plus cher que l’investissement initial évité. Une prise de terre mal dimensionnée achetée 30 % moins cher peut invalider l’ensemble du système. Ce n’est pas de la prudence, c’est du risque camouflé.
Nous recommandons d’intégrer la protection foudre dès la phase de conception des projets industriels, et non comme un ajout de dernière minute. Pour aller plus loin sur ce sujet, notre article sur protéger bâtiments industriels propose une approche structurée par type d’installation.
Aller plus loin : solutions expertes de protection contre la foudre
Votre installation mérite une analyse sur mesure, pas une solution générique copiée d’un autre site. Chez Indelec, nous accompagnons les propriétaires d’installations industrielles et les directeurs de projets depuis l’étude de risque initiale jusqu’à la certification finale.
Que vous ayez besoin d’un service complet de protection foudre, d’une vérification de normes et conformité foudre pour votre secteur, ou d’une révision complète de votre système existant, nos experts interviennent sur tous types de sites. Découvrez également nos solutions complètes contre la foudre pour identifier rapidement la réponse adaptée à votre contexte et garantir la continuité de votre activité face aux aléas climatiques.
Questions fréquentes sur le fonctionnement d’un paratonnerre
Un paratonnerre assure-t-il une protection totale contre la foudre ?
Un paratonnerre réduit considérablement le risque mais ne garantit pas une protection absolue, d’où l’importance d’un système global respectant les normes. Les composants et limites d’un SPF montrent que seule une approche intégrée offre une sécurité optimale.
Quelle est la différence entre un paratonnerre et un parafoudre ?
Le paratonnerre protège contre l’impact direct de la foudre sur le bâtiment, tandis que le parafoudre limite les surtensions dans les installations électriques. Le rôle distinct de chaque composant dans un SPF est défini par les normes en vigueur.
Comment savoir si mon installation respecte les normes foudre ?
Un audit d’expert et une vérification des sections des conducteurs et de la prise de terre s’imposent pour garantir la conformité. La section minimale de descente est l’un des premiers points contrôlés lors d’une inspection réglementaire.
Un entretien régulier du paratonnerre est-il obligatoire ?
Oui, les normes exigent des contrôles périodiques imposés pour s’assurer de l’efficacité continue du système, avec une documentation formelle des interventions réalisées.
