Comprendre les standards IEC foudre pour sécuriser vos sites
TL;DR:
- La norme IEC 62305-3 concerne la conception, l’installation et la maintenance complètes des systèmes de protection externe contre la foudre.
- Une application rigoureuse et évolutive de la norme, avec documentation, garantit une protection fiable et conforme.
- La véritable sécurité nécessite une approche adaptée au site, souvent au-delà des exigences minimales normatives.
Beaucoup de responsables d’infrastructures pensent que protéger un bâtiment contre la foudre se résume à fixer un paratonnerre sur le toit. Cette vision est non seulement incomplète, elle peut mener à des non-conformités coûteuses et à des accidents graves. La protection externe LPS selon l’IEC 62305-3 englobe la conception, l’installation et la maintenance complètes pour limiter les dommages physiques et les dangers liés aux tensions dangereuses. Cet article décrypte, section par section, ce que les normes IEC imposent réellement, et ce que vous devez maîtriser pour protéger vos infrastructures de façon fiable et auditable.
Table des matières
- Les fondamentaux des normes IEC foudre
- Décryptage des principaux éléments de la norme IEC 62305-3
- Comparaison des systèmes de protection externe selon l’IEC
- Maintenance, inspection et conformité dans la durée
- Pourquoi l’interprétation stricte des normes IEC ne suffit pas toujours
- Pour aller plus loin avec la sécurité foudre
- Questions fréquentes sur les normes IEC foudre
Points Clés
| Point | Détails |
|---|---|
| Norme centrale : IEC 62305-3 | Elle définit toutes les étapes clefs pour concevoir, installer et maintenir un système de protection contre la foudre performant. |
| Audit et maintenance essentiels | Une protection efficace passe obligatoirement par un suivi rigoureux et des contrôles réguliers. |
| Choix du système adapté | Le choix d’un LPS doit se faire selon le risque, la configuration du site et non standardisé. |
| Au-delà de la conformité | L’expérience terrain impose d’adapter la norme à chaque contexte, pour vraiment sécuriser les installations. |
Les fondamentaux des normes IEC foudre
Avant d’entrer dans les détails techniques, posons une base solide. Une norme IEC (International Electrotechnical Commission) est un document de référence élaboré par des experts mondiaux pour harmoniser les pratiques dans un domaine technique donné. Pour la foudre, la norme centrale est l’IEC 62305, déclinée en quatre parties. La partie 3, spécifiquement, traite des systèmes de protection externe, désignés par l’acronyme LPS (Lightning Protection System).
La norme IEC 62305-3 s’applique à toutes les hauteurs de structures pour la conception, l’installation, l’inspection et la maintenance des LPS. Ce périmètre d’application large est crucial : il signifie que vos entrepôts de plain-pied, vos tours de refroidissement, vos silos et vos cuves chimiques entrent tous dans le cadre de cette norme, sans exception liée à leur gabarit.
Voici les composantes principales couvertes par la norme :
- Conception du LPS : choix des dispositifs de capture, dimensionnement des conducteurs de descente, calcul de la maille de connexion équipotentielle
- Installation : exigences matérielles, fixations mécaniques, distances de séparation pour éviter les arcs internes
- Inspection initiale : vérification de la conformité à la mise en service, avant toute exploitation
- Maintenance périodique : contrôle de l’état des composants, mesure des résistances de terre, documentation des interventions
“Les risques foudre en industrie sont multiples : incendie, explosion, destruction d’équipements électroniques, arrêt de production. Un LPS conforme à l’IEC est la première barrière structurée contre ces scénarios.”
L’importance d’une norme internationale réside dans sa reproductibilité. Deux ingénieurs sur deux continents différents, appliquant l’IEC 62305-3, aboutiront à une architecture LPS comparable et auditable. C’est ce niveau de fiabilité que les assureurs, les autorités de contrôle et vos propres équipes HSE attendent.
Conseil de pro : Avant même d’entamer la conception d’un LPS, consultez les conseils de conformité industrielle adaptés à votre secteur. Certaines industries (pétrochimie, pharmacie, data centers) ont des exigences additionnelles nationales qui viennent se superposer à la norme IEC de base.
Décryptage des principaux éléments de la norme IEC 62305-3
La norme IEC 62305-3 ne laisse pas de place à l’improvisation. Elle impose une démarche structurée en étapes clairement définies, avec des responsabilités attribuées à chaque intervenant : le concepteur, l’installateur et l’exploitant.
Voici les étapes obligatoires de la démarche LPS :
- Évaluation du risque (en lien avec l’IEC 62305-2) : identification du niveau de protection requis, noté LPL I à IV, du plus exigeant au plus souple
- Conception du système externe : sélection du type de dispositif de capture, tracé des conducteurs de descente, conception du réseau de terre
- Conception du système interne : liaisons équipotentielles, protection des installations électriques et électroniques
- Installation conforme : respect des distances de séparation, qualité des connexions, matériaux conformes
- Réception et inspection initiale : vérification documentée par un technicien qualifié
- Maintenance et inspections périodiques : suivi dans un registre technique tout au long de la vie de l’ouvrage
“La norme IEC 62305-3 structure le système LPS en mettant l’accent sur la limitation des dommages physiques par conception et entretien réguliers.”
Un point souvent sous-estimé par les équipes terrain concerne les tensions de contact et de pas. Lors d’une frappe de foudre, le courant se propage dans le sol et dans les conducteurs. Une personne se trouvant à proximité d’un conducteur de descente peut subir une différence de potentiel mortelle entre ses deux pieds (tension de pas) ou entre sa main et le sol (tension de contact). La norme impose des mesures précises pour limiter ces phénomènes : isolation des conducteurs de descente, signalisation des zones dangereuses, restriction d’accès en période orageuse.
La sécurité et conformité industrielle passent aussi par une transmission claire des responsabilités. Le concepteur signe les plans et calculs. L’installateur certifie la mise en oeuvre conforme. L’exploitant prend ensuite le relais pour la maintenance. Ce triptyque est documenté et doit être traçable en cas d’audit ou d’incident.
| Étape | Responsable principal | Document produit |
|---|---|---|
| Évaluation du risque | Concepteur | Rapport d’analyse LPL |
| Conception LPS externe | Concepteur/Bureau d’études | Plans et notes de calcul |
| Installation | Entreprise spécialisée | PV de mise en oeuvre |
| Inspection initiale | Technicien qualifié | Rapport de réception |
| Maintenance périodique | Exploitant/Prestataire | Registre technique |
Cette traçabilité n’est pas un luxe administratif. En cas de sinistre, elle conditionne la prise en charge par les assurances et la démonstration de la diligence raisonnable devant les autorités. Les équipes chargées de la prévention des risques foudre insistent systématiquement sur ce point lors des audits.

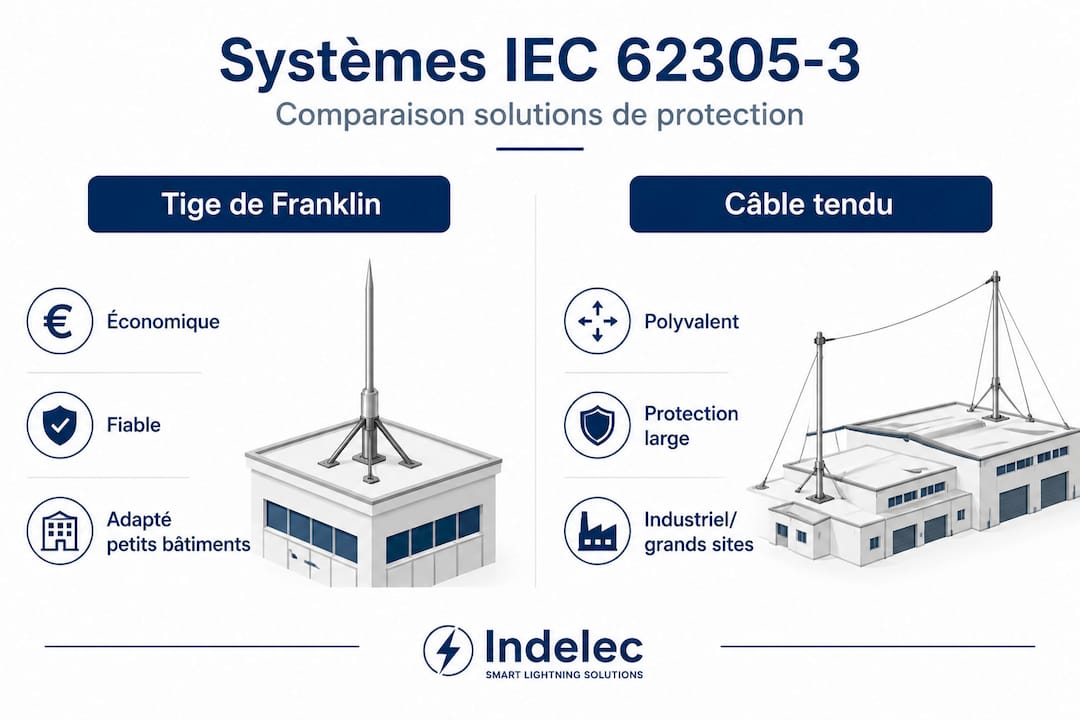

Comparaison des systèmes de protection externe selon l’IEC
L’IEC 62305-3 reconnaît plusieurs types de systèmes de capture. Choisir le bon dispositif ne dépend pas d’une préférence commerciale, mais d’une analyse rigoureuse du type de structure, du niveau de protection requis et des contraintes d’exploitation.
Voici les principales solutions reconnues par la norme :
- Tiges de Franklin (pointes simples) : solution classique, efficace pour les structures isolées ou à géométrie simple. Facile à installer, coût maîtrisé.
- Conducteurs en fil tendu (câbles de garde) : utilisés pour protéger les toitures longues, les lignes de faîte et les structures allongées comme les hangars.
- Filet maillé (cage de Faraday simplifiée) : réseau de conducteurs couvrant l’ensemble de la toiture selon une maille définie par le LPL. Adapté aux toitures plates industrielles.
- Paratonnerres à dispositif d’amorçage (PDA) : solution technologique offrant un rayon de protection élargi, particulièrement documentée dans les normes françaises et espagnoles, et utilisée pour les sites à géométrie complexe.
L’IEC 62305-3 impose des solutions pour protéger l’intégrité des bâtiments de toute hauteur et la sécurité à proximité du LPS contre les tensions dangereuses.
| Système | Avantages | Limites | Adapté pour |
|---|---|---|---|
| Tige de Franklin | Simple, économique, fiable | Rayon de protection limité | Structures isolées, petites toitures |
| Câble de garde | Couvre de longues portées | Installation complexe | Hangars, ponts, lignes électriques |
| Filet maillé | Protection uniforme de toiture | Coût matériau élevé | Toitures plates industrielles |
| PDA | Grand rayon, structure simple | Interprétation normative variable | Sites complexes, zones classées |
Le choix du système repose sur trois critères fondamentaux. D’abord, le niveau LPL déterminé par l’analyse de risque : un LPL I impose des mailles de 5×5 m pour un filet, tandis qu’un LPL IV autorise des mailles de 20×20 m. Ensuite, la géométrie et la nature du bâtiment : une toiture supportant des équipements techniques fragiles (antennes, CVC) ne se traite pas comme une toiture nue. Enfin, les contraintes d’exploitation : accessibilité pour la maintenance, risque d’explosion, présence de matières inflammables.
Conseil de pro : Documentez systématiquement le raisonnement qui vous a conduit au choix de votre système. En cas d’audit ou de modification du site, cette traçabilité vous permettra de démontrer que le choix était fondé sur une analyse structurée et non sur une habitude ou un coût minimal. Consultez les ressources sur les types de LPS industriels pour enrichir votre argumentaire technique.
Le guide protection bâtiments industriels détaille également comment combiner plusieurs systèmes sur un même site lorsque les contraintes architecturales l’imposent, une situation fréquente dans les sites de production multi-bâtiments.
Maintenance, inspection et conformité dans la durée
Installer un LPS conforme ne suffit pas. La norme IEC 62305-3 intègre des exigences précises de suivi tout au long de la vie du système. L’IEC 62305-3 intègre la vérification périodique, l’inspection et la maintenance du LPS sans limitation de hauteur de structures.
Voici les étapes clés d’un programme de maintenance conforme :

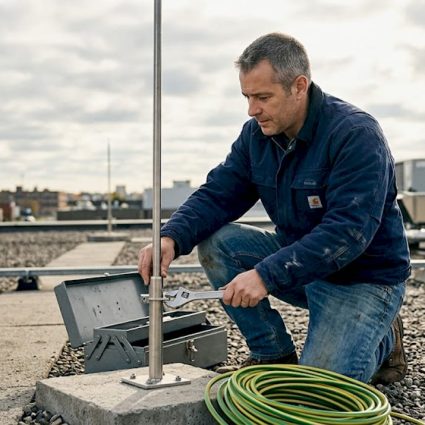

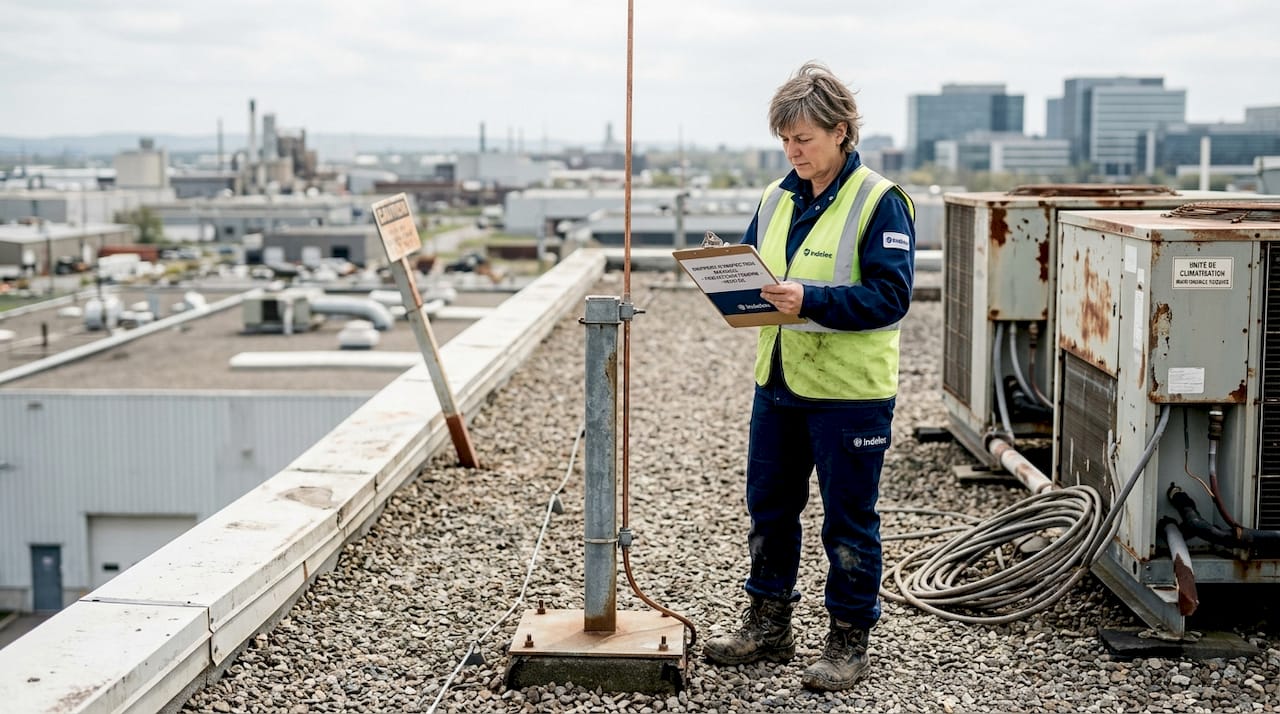

- Inspection visuelle annuelle : état des conducteurs, fixations, connexions visibles, signes de corrosion ou de dégradation mécanique
- Inspection complète tous les 2 à 4 ans (selon le LPL et les conditions d’exposition) : mesure des résistances de continuité, test des liaisons équipotentielles, vérification des prises de terre
- Inspection après tout événement climatique majeur : frappe directe connue, tempête ayant endommagé la structure, inondation touchant les fondations
- Révision complète lors de modifications du site : extension du bâtiment, ajout d’équipements en toiture, changement d’activité impliquant de nouveaux risques
- Mise à jour de la documentation : rapport d’inspection, photos, mesures, décision de maintien en service ou de mise en conformité
La responsabilité de l’exploitant est centrale dans cette phase. Lors d’une modification structurelle du site, par exemple l’ajout d’une nouvelle toiture ou l’installation d’une unité de production supplémentaire, le LPS existant doit être réévalué. Un système dimensionné pour un bâtiment A ne couvre pas automatiquement l’extension B construite deux ans plus tard.
Conseil de pro : Utilisez une checklist sécurité foudre structurée pour chaque visite de maintenance. Cette approche systématique évite les oublis et produit automatiquement la documentation exigée en cas de contrôle réglementaire ou d’audit assurantiel.

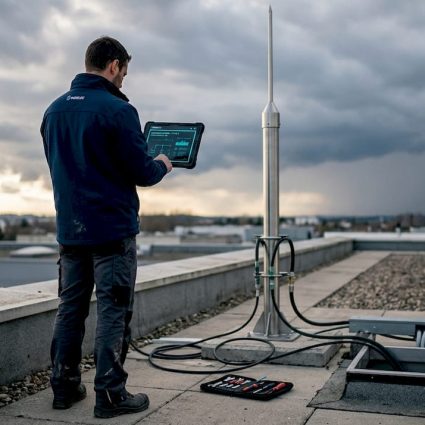

L’innovation joue aujourd’hui un rôle croissant dans le suivi des LPS. Des systèmes de surveillance connectée permettent de détecter en temps réel les impacts de foudre sur un site, de mesurer les courants transitant dans les conducteurs de descente et d’alerter les équipes de maintenance avant même qu’une inspection planifiée ne soit nécessaire. Ces technologies, compatibles avec les exigences de la norme, représentent un vrai gain pour la protection des bâtiments industriels à grande échelle. Pour les sites où la continuité de production est critique, ce niveau de supervision transforme la maintenance réactive en maintenance prédictive.
Pourquoi l’interprétation stricte des normes IEC ne suffit pas toujours
Voici une réalité que les textes normatifs n’écriront jamais explicitement : appliquer la norme à la lettre ne garantit pas une protection optimale. Cette affirmation peut surprendre. Pourtant, après des décennies d’expérience sur des sites industriels variés, le constat s’impose avec une clarté absolue.
La norme IEC 62305-3 est un cadre minimum. Elle définit des exigences génériques valables pour un spectre très large de structures. Mais votre site, lui, est unique. Son microclimat, sa topographie, la densité de foudroiement locale, la nature des activités menées et la criticité des équipements qu’il abrite créent une combinaison de facteurs qu’aucune norme générique ne peut anticiper dans le détail.
Prenons un exemple concret. Deux usines chimiques en LPL II, l’une implantée sur un plateau exposé aux vents en Bretagne, l’autre dans une zone urbaine dense en Île-de-France. La première reçoit statistiquement deux à trois fois plus de foudroiements par an que la seconde. Appliquer strictement le même maillage normatif dans les deux cas produit deux installations réglementairement conformes, mais avec des niveaux de risque résiduel très différents. L’approche pertinente consiste à aller au-delà de la norme pour le site exposé, en densifiant le maillage ou en ajoutant des dispositifs de détection.
De même, les retours d’expérience issus de sinistres réels révèlent systématiquement des failles que la conformité formelle n’avait pas permis d’anticiper. Une connexion équipotentielle oubliée sur un équipement ajouté en urgence. Un conducteur de descente dont le tracé a été modifié lors de travaux de façade sans réévaluation des distances de séparation. Ces situations ne sont pas rares et elles surviennent précisément parce que les équipes se sont concentrées sur la conformité initiale sans intégrer la dynamique évolutive du site.
Le guide complet risques foudre aborde cette logique d’amélioration continue, qui dépasse la simple lecture normative. La vraie expertise consiste à utiliser la norme comme point de départ, non comme point d’arrivée. Un ingénieur expérimenté apporte une lecture critique du contexte local, une connaissance des cas limites et une capacité à proposer des solutions sur-mesure qui surpassent le minimum réglementaire. C’est précisément là que la différence entre conformité et protection réelle se joue.
Pour aller plus loin avec la sécurité foudre
La maîtrise des normes IEC est un premier pas solide, mais la mise en oeuvre concrète sur des sites industriels réels nécessite un accompagnement spécialisé. Depuis 1955, Indelec accompagne les responsables d’infrastructures, les architectes et les ingénieurs dans la conception, l’installation et le suivi de systèmes LPS conformes et performants.
Les équipes d’Indelec vous donnent accès à une documentation technique complète sur les ressources normes foudre applicables à votre secteur, ainsi qu’à des solutions adaptées aux environnements les plus exigeants. Pour les sites à risques spécifiques ou classés, les solutions foudre sites sensibles proposées par Indelec intègrent des technologies avancées validées par un centre R&D actif. Que vous prépariez un audit, une mise en conformité ou une nouvelle installation, nos experts sont disponibles pour une analyse personnalisée de votre situation.
Questions fréquentes sur les normes IEC foudre
Quelle norme IEC s’applique principalement pour les protections foudre externes ?
La norme de référence est l’IEC 62305-3, dédiée à la conception et maintenance LPS pour limiter les dommages physiques sur les structures de toutes hauteurs.
La norme IEC 62305-3 est-elle obligatoire dans tous les pays ?
Non, l’IEC 62305-3 n’est obligatoire que lorsqu’elle est transposée dans la réglementation nationale, mais elle constitue partout la référence technique incontournable pour les assureurs et les organismes de contrôle.
Que veut dire “tension de contact et de pas” dans ce contexte ?
Ce sont les différences de potentiel dangereuses qui apparaissent lors d’un impact de foudre à proximité d’un LPS, pouvant provoquer des accidents graves aux personnes présentes sur le site. La norme IEC 62305-3 protège contre ces tensions par des mesures constructives et organisationnelles spécifiques.
Faut-il inspecter régulièrement son système de protection foudre ?
Absolument. La vérification périodique et maintenance LPS sont intégrées dans l’IEC 62305-3, avec des fréquences variant selon le niveau de protection requis et les conditions d’exposition du site.
