Professionnels : choisir un compteur paratonnerre conforme NF C 17-102
Un compteur d’impacts paratonnerre enregistre chaque coup de foudre reçu par un système de protection et permet aux équipes de maintenance de déclencher les vérifications requises après un événement. Il ne protège rien lui-même : c’est un instrument de traçabilité, exigé ou recommandé selon la sensibilité du site, et central dans le dossier de conformité prévu par la norme NF C 17-102. Son installation reste l’affaire d’un professionnel.
En bref:
- La précision de détection en courant doit être testée en laboratoire et la plage minimale de détection doit correspondre aux courants attendus sur le site.
- Un compteur d’impacts doit être installé sur le conducteur de descente, entre la prise de terre et la déconnexion, pour garantir la fiabilité des mesures.
- Sur un site critique, un compteur communicant permet une réaction immédiate en cas d’impact, tandis qu’un modèle électronique suffit pour la plupart des sites tertiaires.
- La vérification régulière du compteur doit inclure la lecture des impacts, l’inspection visuelle, et la continuité électrique pour assurer l’efficacité du système.
- L’intégration dès la conception du système par un professionnel garantit la cohérence de la mise en place, surtout pour des sites sensibles ou à forte exposition.
Table des matières
- Quels types de compteurs d’impacts foudre existe-t-il ?
- Quelles caractéristiques techniques vérifier avant l’achat ?
- Où installer le compteur sur le système de protection foudre ?
- Quel rôle joue le compteur dans la conformité NF C 17-102 ?
- Comment lire les impacts et réagir après un coup de foudre ?
- Comment choisir le compteur adapté à votre site ?
- Ce qu’Indelec apporte à l’intégration des compteurs d’impacts
- Faut-il opter pour un compteur communicant sur un site critique ?
- Un accompagnement complet pour vos compteurs d’impacts paratonnerre
- Sources
Quels types de compteurs d’impacts foudre existe-t-il ?
Trois familles se partagent le marché, chacune répondant à un usage différent.
Les compteurs électromécaniques restent les plus répandus sur les sites industriels classiques. Sans électronique embarquée, ils comptabilisent les impacts par un mécanisme mécanique déclenché par le passage du courant, sans alimentation externe requise, ce qui limite les pannes.
Les compteurs électroniques ajoutent l’horodatage : ils mémorisent la date et l’heure de chaque impact, une fonction précieuse pour corréler un incident électrique avec un épisode orageux précis.
Les compteurs communicants, plus récents, transmettent l’information par Bluetooth ou par report vers une GTC ou un système SCADA. Certaines gammes disponibles sur le marché couvrent une plage de détection allant d’environ 1 à 100 kA, avec options de report distant.
- Sites industriels isolés : compteur électromécanique, lecture visuelle lors des rondes
- Sites tertiaires à supervision centralisée : compteur électronique avec horodatage
- Infrastructures critiques (énergie, télécoms, data centers) : compteur communicant intégré à la supervision
Quelles caractéristiques techniques vérifier avant l’achat ?
La fiche technique d’un compteur d’impacts se lit comme celle de tout équipement de sécurité électrique : quelques paramètres font toute la différence entre un instrument fiable et un boîtier qui ne détectera jamais rien d’utile.
- Plage de détection en kA : vérifiez que le seuil de déclenchement minimal correspond aux courants de foudre réels attendus sur le site, pas seulement aux valeurs nominales du fabricant
- Indice de protection IP : un IP65 minimum s’impose pour une installation extérieure exposée aux intempéries
- Horodatage et mémoire : capacité à stocker un historique exploitable sur plusieurs mois ou années
- Alimentation : autonomie sur pile longue durée ou alimentation externe redondante selon la criticité du site
- Interfaces de sortie : contact sec, Bluetooth, ou protocole compatible avec l’automate de supervision existant
Conseil de pro :Ne vous fiez jamais à la seule mention « conforme NF C 17-102 » sur une fiche produit. Demandez le rapport d’essai qui prouve la plage de détection réelle testée en laboratoire, sensibilité minimale incluse.

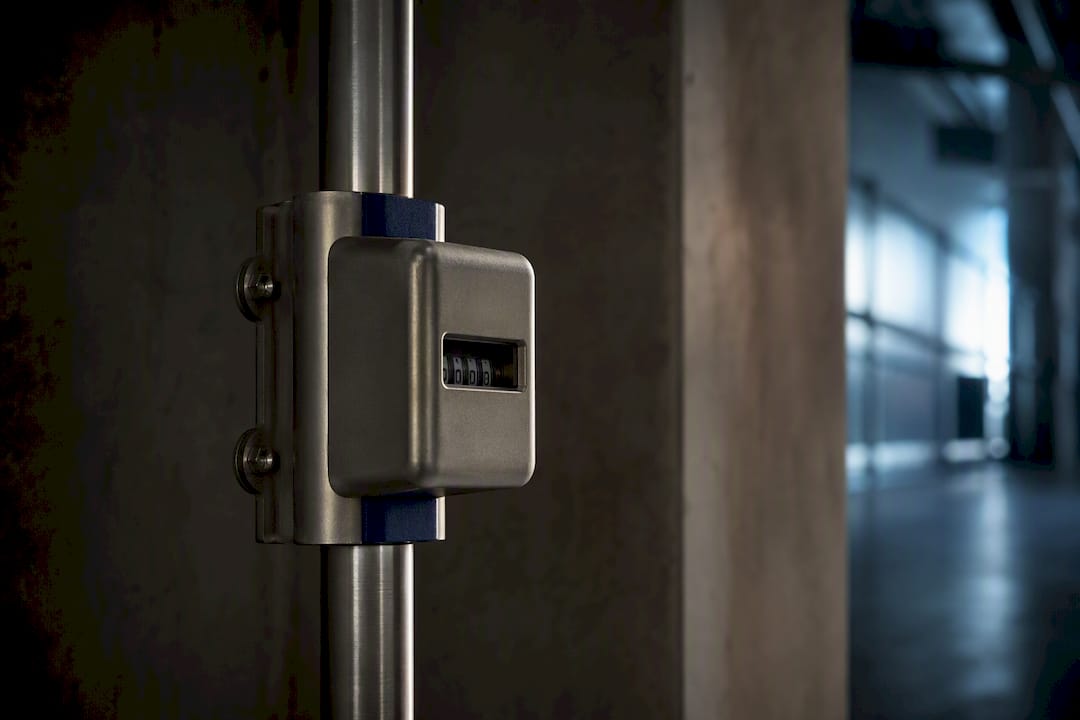

Où installer le compteur sur le système de protection foudre ?
L’emplacement du compteur conditionne directement la fiabilité de la mesure. Un système de protection foudre complet associe paratonnerre, conducteurs de descente, prises de terre et liaisons d’équipotentialité, et le compteur s’intercale sur ce chemin de courant pour enregistrer ce qui le traverse réellement.
- Positionnez le compteur sur le conducteur de descente, entre la prise de terre et le premier point de déconnexion, jamais en dérivation.
- Respectez l’équipotentialité de l’ensemble : un compteur mal relié introduit une résistance parasite qui fausse la mesure et fragilise la liaison.
- Tenez compte des contraintes mécaniques (vibrations, dilatation) et environnementales (corrosion, UV) du point de fixation choisi.
- Faites établir un dossier d’exécution par un professionnel habilité, incluant le schéma d’implantation exact du compteur.
Un compteur mal placé donne un faux sentiment de sécurité : il tourne, mais ne compte rien de ce qui compte vraiment.
Quel rôle joue le compteur dans la conformité NF C 17-102 ?
La norme NF C 17-102 encadre la conception, la vérification et la maintenance des systèmes de protection contre la foudre, avec des exigences précises sur le dossier d’exécution et le rapport de vérification. Le compteur y occupe une place logique : il documente l’activité du système entre deux contrôles périodiques.
- Le compteur alimente le rapport de vérification en données factuelles (nombre d’impacts, dates)
- Sur les sites classés ou fortement exposés, certains assureurs exigent sa présence comme preuve de suivi
- Chaque impact enregistré doit déclencher une inspection documentée, versée au dossier
- Le compteur ne remplace jamais la coordination avec les parafoudres intérieurs : la protection extérieure n’empêche pas les surtensions induites à l’intérieur du bâtiment
Une part importante du courant de foudre peut remonter dans les réseaux de terre de l’installation. D’où la nécessité de coordonner parafoudres et équipotentialité, et pas seulement de compter les coups reçus en toiture.
Comment lire les impacts et réagir après un coup de foudre ?
La présence d’un compteur n’exempte jamais des vérifications périodiques prévues par la norme : il sert à prioriser les interventions, pas à s’en dispenser.
- Relevez l’incrémentation du compteur et notez la date si le modèle ne l’horodate pas automatiquement.
- Inspectez visuellement le paratonnerre, les descentes et les points de connexion pour détecter fusion, corrosion ou desserrage.
- Testez la continuité électrique de l’ensemble de la chaîne de descente jusqu’à la prise de terre.
- Réparez ou remplacez tout élément dégradé avant de remettre le système en service actif.
- Consignez l’intervention dans le registre de maintenance, avec référence au rapport de vérification NF C 17-102.
Conseil de pro :Conservez systématiquement une copie du relevé de compteur associée aux rapports météo locaux. En cas de sinistre, cette double preuve accélère nettement le traitement du dossier d’assurance.
Comment choisir le compteur adapté à votre site ?
Le choix commence par une question simple : avez-vous besoin d’une simple preuve de conformité, ou d’un outil de supervision active ? Un site isolé avec des rondes hebdomadaires n’a pas les mêmes besoins qu’un data center piloté à distance.
- Définissez d’abord l’objectif : traçabilité ponctuelle ou remontée continue vers une supervision centralisée
- Classez vos critères par priorité : précision de détection, robustesse mécanique, compatibilité avec vos protocoles existants, facilité de maintenance
- Chiffrez le coût total sur la durée : matériel, pose par un professionnel, et contrat de maintenance récurrent
- Interrogez le fournisseur sur la disponibilité du rapport d’essai et du dossier d’exécution avant de signer
| Critère | Question à poser au fournisseur |
|---|---|
| Précision de détection | Quelle est la plage de kA testée en laboratoire, et sur quelle norme ? |
| Robustesse environnementale | Quel indice IP, et pour quelle durée de vie annoncée ? |
| Compatibilité supervision | Le compteur communique-t-il avec mon système GTC ou SCADA actuel ? |
| Documentation | Le dossier d’exécution et le rapport de vérification sont-ils fournis à la pose ? |

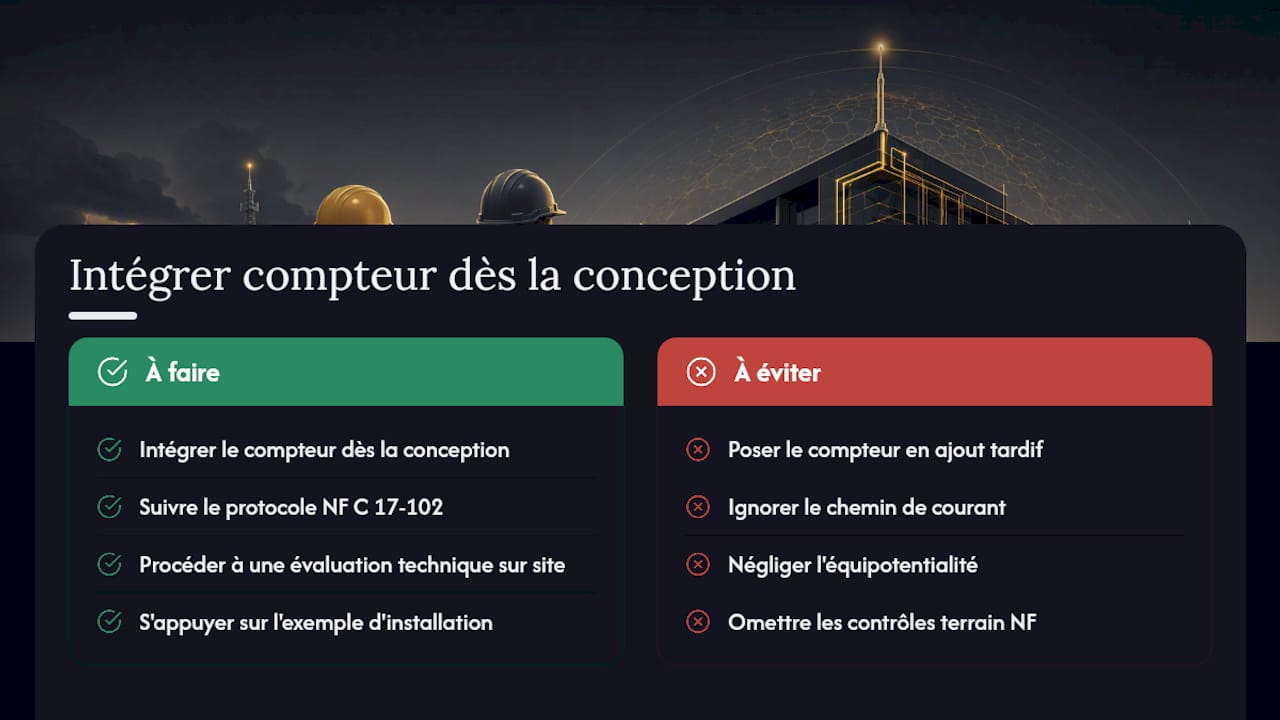

Ce qu’Indelec apporte à l’intégration des compteurs d’impacts
Une entreprise spécialisée développe des systèmes de protection contre la foudre et accompagne les exploitants dans leur mise en conformité. L’entreprise recommande d’intégrer le compteur dès la conception du système, pas en ajout tardif, pour garantir un chemin de courant cohérent et une équipotentialité maîtrisée. Son protocole de test terrain conforme à la NF C 17-102 détaille les points de contrôle à vérifier lors de chaque intervention. Un exemple d’installation de protection foudre illustre concrètement ce positionnement sur descente. Une évaluation technique sur site reste le meilleur point de départ avant tout choix d’équipement.

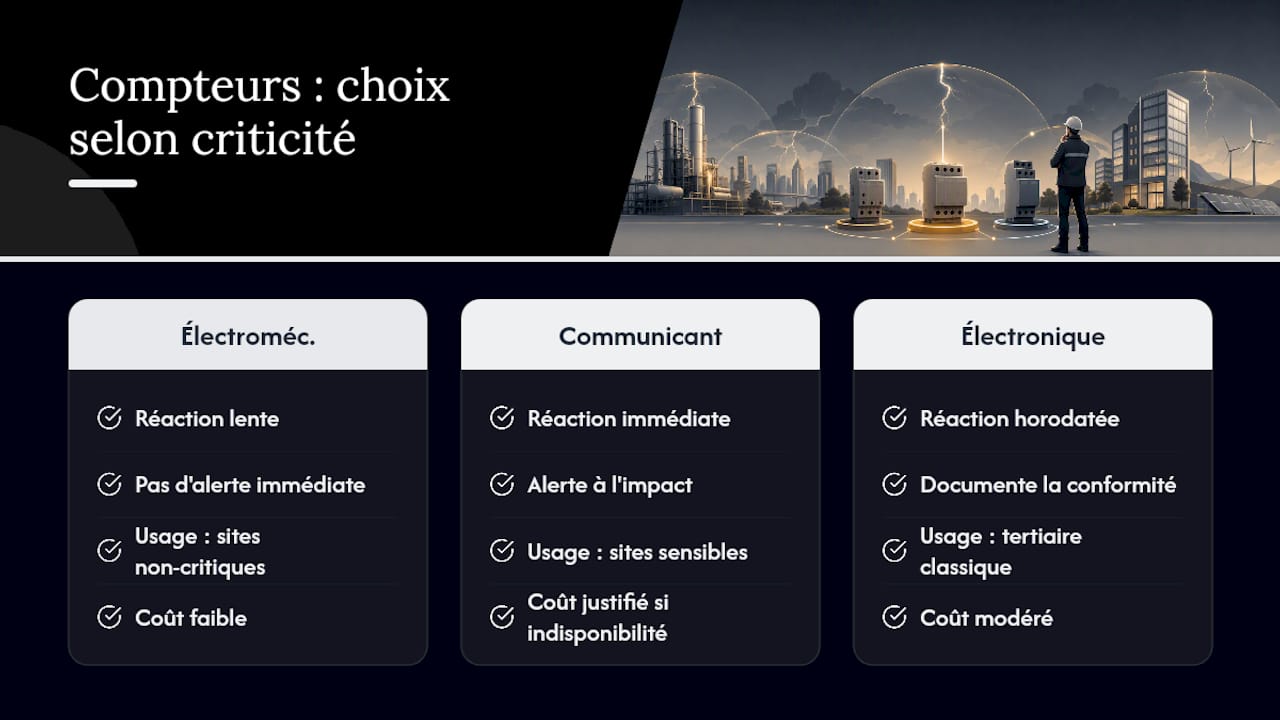

Faut-il opter pour un compteur communicant sur un site critique ?
Sur un site sensible, la différence entre un compteur électromécanique et un compteur communicant se mesure en temps de réaction. Un modèle connecté déclenche une alerte dès l’impact, sans attendre la prochaine ronde, et accélère nettement l’intervention sur les installations à forte criticité comme l’énergie ou les télécoms.
Le surcoût se justifie surtout quand l’indisponibilité coûte plus cher que l’équipement lui même. Pour un site tertiaire classique, un compteur électronique avec horodatage suffit largement à documenter la conformité sans complexifier la maintenance.
— INDELEC
Un accompagnement complet pour vos compteurs d’impacts paratonnerre
Faire poser un compteur seul ne suffit pas si le reste du système n’est pas à niveau. Indelec propose un accompagnement qui couvre l’audit du système existant, l’installation et la maintenance de la protection foudre, et la production des dossiers exigés par la NF C 17-102.
L’entreprise conçoit également le paratonnerre Prevectron 3, une solution pensée pour s’intégrer avec un suivi d’impacts cohérent plutôt qu’ajouté après coup. Un certificat de garantie accompagne chaque installation, et les équipes techniques peuvent évaluer sur site la configuration la mieux adaptée à votre exploitation. Pour lancer une évaluation technique ou obtenir un devis de maintenance, contactez les équipes Indelec via le service protection contre la foudre.
Sources
La norme NF C 17-102 reste la référence pour la conception et la vérification des systèmes de protection foudre. Le guide de l’installation électrique détaille l’architecture complète du système, tandis que Techniques de l’Ingénieur précise l’articulation entre protections extérieure et intérieure.
