Types de protection foudre pour sécuriser vos installations
TL;DR:
- La protection contre la foudre nécessite une analyse précise du risque selon normes IEC 62305-2 et NFC 17-102.
- Les solutions externes varient du paratonnerre Franklin à la cage de Faraday, adaptée aux sites critiques.
- La maintenance et la surveillance connectée sont essentielles pour garantir l’efficacité à long terme des systèmes.
La France recense plus de 400 000 impacts de foudre par an, et chaque impact peut paralyser une installation industrielle en quelques secondes. Choisir la bonne protection n’est pas une formalité administrative : c’est une décision technique qui engage la continuité de votre activité, la sécurité de vos équipes et la conformité réglementaire de votre site. Les technologies évoluent, les normes se précisent, et les risques varient d’un site à l’autre. Cet article vous guide à travers les principales solutions disponibles, les critères de sélection, les comparaisons entre dispositifs et les recommandations adaptées à votre contexte industriel.
Table des matières
- Comment évaluer les besoins en protection foudre pour votre site industriel
- Protections externes : paratonnerres et cages de Faraday
- Protections internes : parafoudres et liaisons équipotentielles
- Mise à la terre et surveillance connectée : les fondations opérationnelles
- Comparaison des types de protection et recommandations selon situations industrielles
- Notre perspective : ce que les industriels oublient souvent sur la protection foudre
- Besoin d’un accompagnement pour sécuriser votre installation ?
- Questions fréquentes
Points Clés
| Point | Détails |
|---|---|
| Analyse du risque foudre | Toute démarche de protection commence par l’évaluation du niveau de risque selon normes internationales. |
| Protections externes et internes | La combinaison paratonnerre, parafoudres et mise à la terre assure une sécurité globale des installations. |
| Maintenance et surveillance | Un suivi régulier et une surveillance connectée maximisent l’efficacité et la rentabilité de la protection. |
| Adaptation aux contextes spécifiques | Choisissez les dispositifs selon la criticité du site, la réglementation locale et la nature du sol. |
Comment évaluer les besoins en protection foudre pour votre site industriel
Avant de choisir un système, il faut comprendre ce que vous protégez et contre quoi. La démarche commence par une analyse du risque foudre (ARF), une étape méthodologique incontournable qui permet de quantifier l’exposition réelle de votre site. Cette analyse des risques foudre prend en compte la densité de foudroiement locale, la surface de collection du bâtiment, la nature des activités et la valeur des biens exposés.
La méthode de référence est la norme IEC 62305-2, qui permet de déterminer le niveau de protection foudre (LPL, pour Lightning Protection Level) adapté à votre situation. Ce niveau, allant de I (protection maximale) à IV (protection de base), conditionne directement le dimensionnement de tous vos dispositifs. En France, deux normes principales s’appliquent selon le type de protection envisagé :
- NF EN 62305 : norme internationale, applicable aux systèmes de protection classiques
- NFC 17-102 : norme française spécifique aux paratonnerres à dispositif d’amorçage (PDA/ESE)
D’autres critères entrent en jeu dans l’évaluation : le type d’activité (stockage de matières dangereuses, production continue, traitement de données), la présence d’équipements électroniques sensibles, la résistivité du sol et l’environnement immédiat du site. Un entrepôt logistique n’a pas les mêmes besoins qu’une installation SEVESO ou qu’un data center.
Pour aller plus loin dans la mise en conformité, consultez les conseils de conformité foudre adaptés aux contextes industriels complexes. Les principes de protection établis par les organismes spécialisés fournissent également un cadre utile pour structurer votre approche.
Conseil de pro : Utilisez le niveau LPL déterminé par l’ARF comme point de départ absolu pour dimensionner chaque composant de votre système. Un LPL surestimé coûte inutilement cher ; un LPL sous-estimé expose votre site à des risques réels.

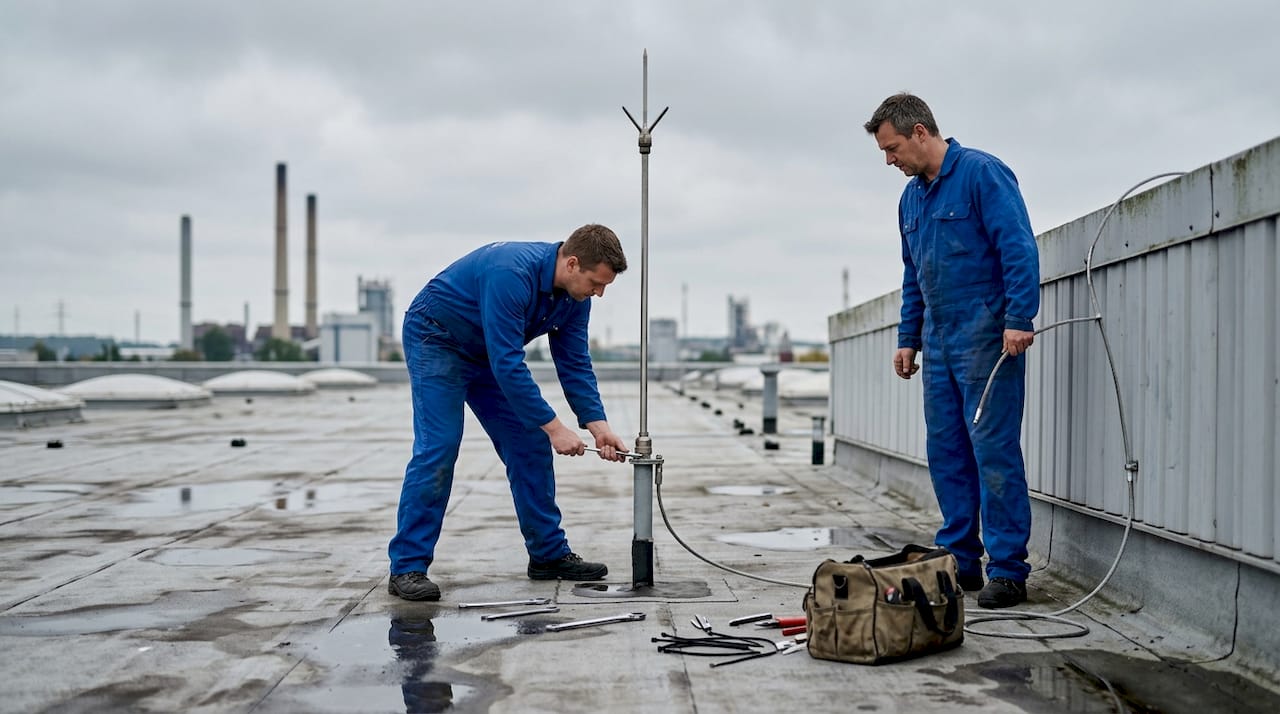

Protections externes : paratonnerres et cages de Faraday
Les protections externes ont pour mission d’intercepter la foudre avant qu’elle n’atteigne vos structures. Trois grandes familles coexistent sur le marché, chacune avec ses avantages et ses limites.
Le paratonnerre à tige Franklin est la solution la plus ancienne et la plus éprouvée. Son principe est simple : une tige métallique pointue placée en hauteur attire la décharge et l’achemine vers la terre via un conducteur de descente. Sa fiabilité empirique est reconnue, mais son rayon de protection reste limité à quelques dizaines de mètres selon sa hauteur.
Le PDA/ESE (paratonnerre à dispositif d’amorçage) émet une impulsion anticipatrice qui étend son rayon de protection, parfois jusqu’à 120 mètres selon le modèle. Il est particulièrement adapté aux sites industriels étendus où multiplier les tiges conventionnelles serait coûteux. Sa conformité NFC 17-102 est reconnue en France, mais la norme IEC 62305 internationale reste plus conservatrice sur son efficacité réelle.
La cage de Faraday (ou système maillé) enveloppe entièrement le bâtiment dans un réseau de conducteurs. C’est la solution la plus robuste, recommandée pour les immeubles sensibles comme les hôpitaux, les data centers ou les sites de production critique. Son coût est plus élevé, mais elle offre une protection quasi totale.
| Solution | Rayon de protection | Conformité | Coût relatif | Adapté pour |
|---|---|---|---|---|
| Tige Franklin | Limité (h x 1 à 2) | IEC 62305, NFC 17-102 | Faible | Petits bâtiments |
| PDA/ESE | Étendu (jusqu’à 120 m) | NFC 17-102 (France) | Moyen | Sites étendus |
| Cage de Faraday | Total | IEC 62305 | Élevé | Sites ultra sensibles |
« Pour les sites à criticité maximale, seul le système maillé de type cage de Faraday garantit une interception fiable sur l’ensemble de la surface protégée. » Pour la protection des bâtiments industriels, le choix entre ces solutions dépend directement du niveau LPL et de la surface à couvrir. Les différences entre paratonnerre conventionnel et PDA méritent une analyse approfondie avant toute décision.

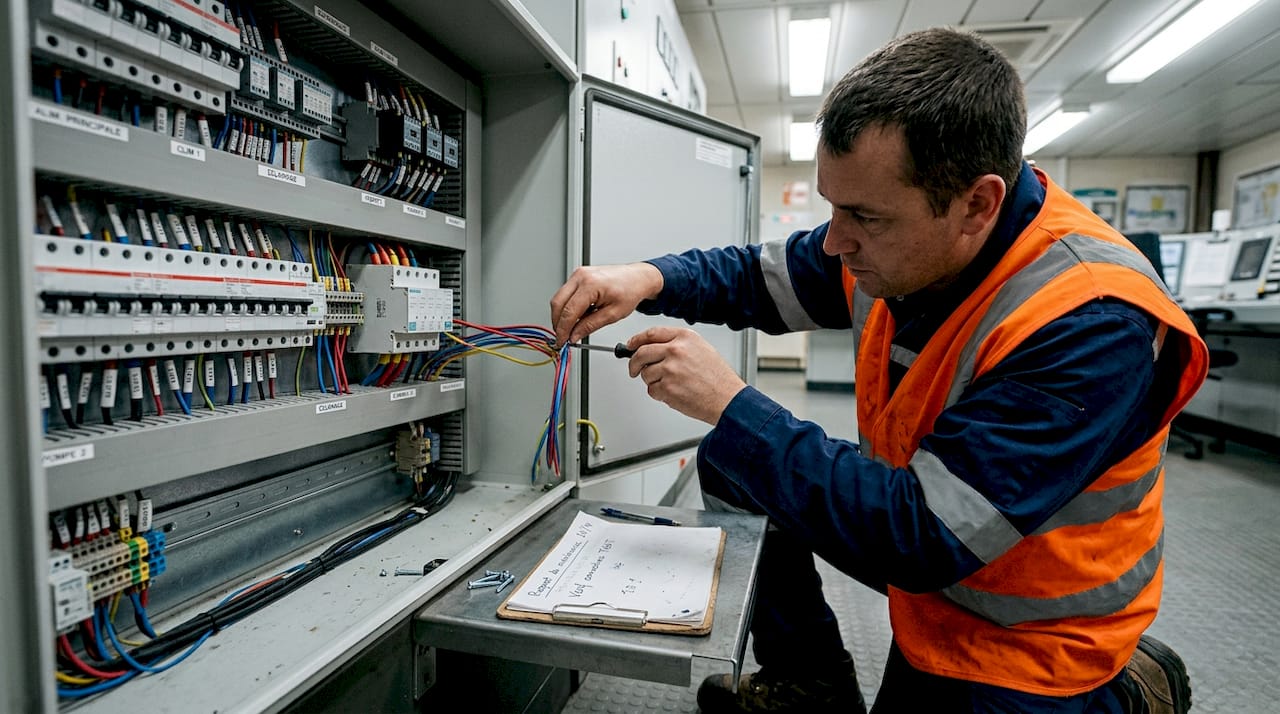

Protections internes : parafoudres et liaisons équipotentielles
Même avec une protection externe performante, la foudre génère des surtensions qui se propagent dans vos réseaux électriques et peuvent détruire vos équipements en quelques microsecondes. C’est là qu’interviennent les protections internes.
Les parafoudres se déclinent en trois types selon leur position dans l’installation et leur niveau de protection :
- Type 1 : installé en tête d’installation (TGBT), il absorbe les courants de foudre directs. Obligatoire pour les bâtiments équipés d’un paratonnerre.
- Type 2 : protège les circuits de distribution contre les surtensions résiduelles. C’est le dispositif le plus courant dans les installations industrielles.
- Type 3 : placé au plus près des équipements sensibles (automates, capteurs, serveurs), il assure la protection finale.
Les liaisons équipotentielles complètent ce dispositif en connectant toutes les masses métalliques à un potentiel commun. Elles évitent les différences de potentiel qui, lors d’un impact, peuvent générer des arcs destructeurs entre équipements.
| Type | Application | Iimp max | Coût relatif |
|---|---|---|---|
| Parafoudre T1 | Tête TGBT | 25 kA (10/350 µs) | Moyen |
| Parafoudre T2 | Distribution | 20 kA (8/20 µs) | Faible |
| Parafoudre T3 | Équipements | 5 kA (8/20 µs) | Très faible |
Pour sécuriser vos installations avec des parafoudres adaptés, l’approche en cascade est la plus efficace. Consultez également des exemples concrets de protection foudre pour visualiser comment ces dispositifs s’intègrent dans des architectures réelles.
Conseil de pro : Installez toujours les parafoudres en cascade, du type 1 au type 3. Chaque étage réduit la surtension résiduelle transmise à l’étage suivant. Un type 2 seul ne peut pas absorber un courant de foudre direct sans être détruit.
Mise à la terre et surveillance connectée : les fondations opérationnelles
Un système de protection foudre ne vaut que ce que vaut sa mise à la terre. C’est le point de convergence de toute l’énergie captée : si la résistance de terre est trop élevée, les surtensions se redistribuent dans l’installation au lieu d’être dissipées dans le sol.
Voici les étapes clés pour une mise à la terre efficace :
- Mesurer la résistivité du sol avant tout dimensionnement. Au-delà de 1 000 Ω·m, des solutions spécifiques sont nécessaires.
- Choisir le type d’électrode : électrode en anneau, électrode en pique simple ou [prises de terre profondes](https://indelec.com/services/prises-de-terre profondes) pour les sols très résistifs.
- Multiplier les électrodes en parallèle pour réduire la résistance globale sous le seuil réglementaire (généralement 10 Ω).
- Vérifier périodiquement la résistance de terre, car les conditions du sol évoluent avec les saisons et les travaux environnants.
La surveillance connectée représente aujourd’hui un levier majeur pour optimiser la maintenance de vos protections foudre. Des capteurs installés sur les descentes de paratonnerre enregistrent chaque impact, mesurent les courants et alertent en temps réel en cas d’anomalie. Selon les données disponibles sur la gestion des risques foudre, la maintenance prédictive réduit les déplacements de 60 à 70 % et améliore significativement le retour sur investissement.
Conseil de pro : Combinez la surveillance connectée avec une vérification visuelle annuelle réalisée par un technicien qualifié. Les capteurs détectent les anomalies électriques ; l’œil humain repère la corrosion, les connexions desserrées et les dommages mécaniques que les capteurs ne voient pas.
Comparaison des types de protection et recommandations selon situations industrielles
Face à la diversité des solutions, un tableau synthétique aide à orienter le choix selon votre contexte réel.
| Contexte | Solution externe | Protection interne | Norme de référence |
|---|---|---|---|
| Site SEVESO / ICPE | Cage de Faraday | T1 + T2 + T3 + équipotentialité | IEC 62305 LPL I |
| Site étendu (logistique) | PDA/ESE | T1 + T2 | NFC 17-102 |
| Bâtiment compact sensible | Cage de Faraday | T1 + T2 + T3 | IEC 62305 LPL I-II |
| Site standard (industrie légère) | Tige Franklin | T2 + T3 | IEC 62305 LPL III-IV |
La distinction entre NFC 17-102 et IEC 62305 est fondamentale : la première autorise les PDA avec un large rayon en France, la seconde adopte une approche plus conservatrice basée sur des preuves scientifiques strictes. Votre choix dépend donc aussi du cadre réglementaire applicable à votre activité.
Voici les trois recommandations prioritaires selon le type de site :
- Sites SEVESO et ICPE classés : optez systématiquement pour un système maillé (cage de Faraday) avec protection interne complète en cascade. Consultez les normes de protection foudre applicables à votre classification.
- Sites étendus avec plusieurs bâtiments : le PDA/ESE réduit le nombre de points de captage nécessaires et simplifie l’installation. Vérifiez la conformité NFC 17-102 avec un installateur professionnel.
- Sites avec équipements électroniques critiques : priorisez la protection interne en cascade (T1, T2, T3) et les liaisons équipotentielles, quel que soit le système externe choisi.
« Pour les sites ultra sensibles, seul le système maillé offre une sécurité maximale. Toute autre solution implique un compromis que vous devez assumer en connaissance de cause. »
Notre perspective : ce que les industriels oublient souvent sur la protection foudre
Après des décennies d’interventions sur des sites industriels de toutes tailles, un constat revient régulièrement : la majorité des incidents ne proviennent pas d’un mauvais choix de système initial, mais d’un défaut de suivi dans le temps. Une installation certifiée conforme à sa mise en service peut devenir dangereuse en trois ans si personne ne vérifie l’état des connexions, la résistance de terre ou l’intégrité des parafoudres.
La maintenance négligée met en danger la conformité réglementaire et l’efficacité réelle du système, deux aspects que les audits révèlent systématiquement comme points faibles. Les systèmes connectés changent la donne : ils permettent une réactivité immédiate et un suivi documenté qui facilite les certifications périodiques.
Notre conviction est que la protection foudre n’est pas un investissement ponctuel. C’est une stratégie continue. Les avantages d’une installation professionnelle ne se mesurent pas seulement à la mise en service, mais sur la durée de vie complète du système. Intégrer dès le départ un protocole de vérification proactive, c’est transformer une contrainte réglementaire en avantage opérationnel réel.
Besoin d’un accompagnement pour sécuriser votre installation ?
Choisir et maintenir un système de protection foudre conforme et performant demande une expertise que peu d’équipes internes possèdent en totalité. Indelec accompagne les industriels à chaque étape : de l’analyse du risque foudre jusqu’à la certification périodique, en passant par la conception, l’installation et la maintenance.
Nos services Indelec couvrent l’ensemble du cycle de vie de votre protection, avec des solutions sur mesure adaptées à chaque contexte industriel. Que vous gériez un site SEVESO, une installation ICPE ou un parc logistique étendu, nos équipes techniques vous apportent une réponse conforme aux normes en vigueur et adaptée à vos contraintes opérationnelles. Contactez-nous pour un audit initial de votre installation.
Questions fréquentes
Quelles sont les normes essentielles pour la protection foudre industrielle ?
Les normes EN 62305 et NFC 17-102 sont les deux références obligatoires en France : la première s’applique aux systèmes classiques à l’échelle internationale, la seconde encadre spécifiquement les paratonnerres à dispositif d’amorçage.
Quelle fréquence pour la maintenance des systèmes de protection contre la foudre ?
Une inspection annuelle et complète tous les 2 à 4 ans est la règle, avec un contrôle immédiat après chaque impact foudre enregistré sur le site.
Quels sont les meilleurs dispositifs pour protéger les équipements électroniques ?
Les parafoudres types 1, 2 et 3 installés en cascade, associés à des liaisons équipotentielles sur toutes les masses métalliques, constituent la protection optimale pour les équipements électroniques sensibles.
Comment choisir entre paratonnerre conventionnel et PDA/ESE ?
Le contexte réglementaire est déterminant : le PDA est encadré par NFC 17-102 en France pour les sites étendus, tandis que le paratonnerre conventionnel reste la référence internationale selon IEC 62305 pour une approche scientifiquement conservatrice.
