Protéger ses bâtiments industriels contre la foudre
TL;DR:
- La protection contre la foudre est essentielle pour éviter des pertes humaines, matérielles et financières en industrie.
- La norme IEC 62305 et la NF C 17-102 encadrent la conception et la maintenance des systèmes de protection.
- Un suivi régulier, notamment via des systèmes connectés, assure une efficacité durable et une maintenance proactive.
La foudre frappe sans prévenir, et pour une installation industrielle, les conséquences peuvent être dévastatrices. Arrêt de production, destruction d’équipements électroniques sensibles, risques pour le personnel, pertes financières immédiates : chaque impact non maîtrisé coûte cher. En France, 400 000 à 700 000 impacts touchent le territoire chaque année. Face à cette réalité, mettre en place un système de protection certifié n’est pas une option. Ce guide vous présente comment évaluer votre exposition, choisir les bons équipements, respecter les normes en vigueur et maintenir votre installation dans le temps.
Table des matières
- Comprendre les risques et l’importance de la protection
- Préparation : normes, exigences et outils nécessaires
- Étapes clefs d’une installation de protection foudre réussie
- Vérification, maintenance et gestion post-orages
- Notre point de vue d’expert sur la protection foudre industrielle
- Aller plus loin avec des solutions certifiées et sur mesure
- Foire aux questions
Points Clés
| Point | Détails |
|---|---|
| Évaluation obligatoire | Une analyse de risques structurée selon l’IEC 62305 est le point de départ obligatoire pour concevoir une protection adaptée. |
| Solution sur mesure | Le choix d’un paratonnerre ou d’une cage dépend du profil industriel, du niveau de danger, et du budget. |
| Maintenance et innovation | La maintenance annuelle et les systèmes connectés garantissent la sécurité et réduisent les coûts d’exploitation. |
| Conformité réglementaire | Respecter les normes en vigueur conditionne la couverture assurantielle en cas de sinistre. |
Comprendre les risques et l’importance de la protection
Avant de choisir un paratonnerre ou de planifier une installation, il faut mesurer ce que la foudre peut réellement faire à votre site. Les chiffres parlent d’eux-mêmes.
400 000 à 700 000 impacts de foudre par an en France. Pour un site industriel exposé, chaque saison orageuse représente une menace directe sur la continuité d’exploitation.
Les conséquences d’un impact non protégé vont bien au-delà du simple dommage matériel. On distingue plusieurs catégories de pertes :
- Pertes humaines : électrocution, incendie, explosion dans des zones à risque
- Pertes matérielles : destruction d’équipements électroniques, d’automates, de serveurs
- Pertes d’exploitation : arrêts de production, pénalités contractuelles, délais de livraison non respectés
- Pertes de données : effacement ou corruption de systèmes informatiques industriels
Pour structurer cette évaluation, la norme internationale impose une méthode rigoureuse. L’Analyse de Risque Foudre (ARF) selon l’IEC 62305-2 permet de calculer si une protection est obligatoire et à quel niveau. Elle prend en compte la densité de foudroiement local, la superficie du bâtiment, la nature des activités et les conséquences potentielles d’un impact.
Le résultat de cette analyse détermine le Niveau de Protection (NP) à atteindre. Les sites industriels critiques relèvent du niveau I, le plus exigeant, tandis que les autres installations atteignent au minimum le niveau IV. Plus le niveau est élevé, plus les exigences sur les équipements et les contrôles sont strictes.
Pour approfondir votre compréhension des dangers spécifiques au secteur, notre guide risques foudre industrie détaille les scénarios les plus fréquents. Si votre activité implique des bâtiments sensibles, la protection bâtiments sensibles mérite une attention particulière dès la phase de conception.
Ignorer cette étape d’évaluation, c’est dimensionner à l’aveugle. Et un système sous-dimensionné peut donner une fausse impression de sécurité, ce qui est parfois plus dangereux qu’une absence totale de protection.

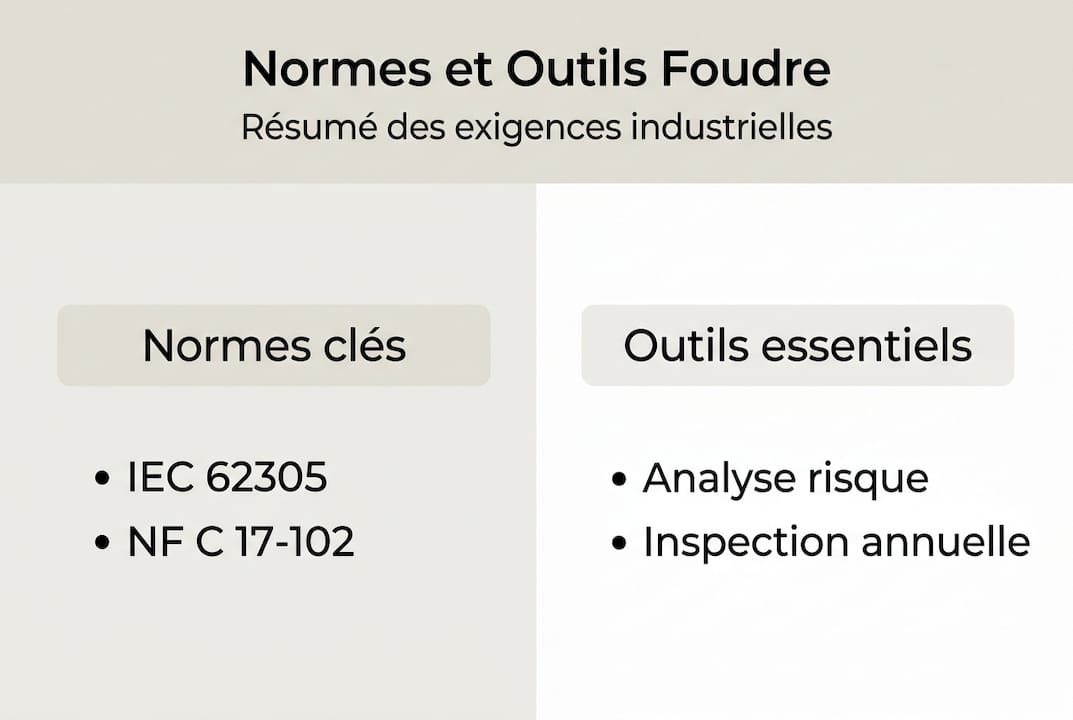

Préparation : normes, exigences et outils nécessaires
Une fois le niveau de risque établi, la préparation s’appuie sur un cadre normatif précis. Deux références structurent le marché français.
| Norme | Périmètre | Application principale |
|---|---|---|
| IEC 62305 | Internationale | Tous types de bâtiments, méthodologie ARF |
| NF C 17-102 | Française | Paratonnerres à dispositif d’amorçage (PDA) |
Ces deux normes sont complémentaires. L’IEC 62305 pose le cadre global de la réglementation foudre : analyse de risque, conception du système, choix des composants, vérification. La NF C 17-102 s’applique spécifiquement aux PDA, ces paratonnerres actifs qui émettent une amorce pour capter la foudre avant les points naturellement exposés.
Les équipements à prévoir pour une installation complète incluent :
- Le système de capture : paratonnerre PDA, cage de Faraday ou tiges de Franklin selon la configuration
- Les descentes : conducteurs reliant la tête de capture à la prise de terre
- La prise de terre : résistance inférieure à 10 ohms recommandée pour une efficacité optimale
- Les parafoudres : dispositifs de protection interne pour les équipements électriques et électroniques
- Le compteur de coups de foudre : enregistre chaque impact pour faciliter la maintenance
- Le système de monitoring : connexion distante pour supervision en temps réel
La sélection des matériels ne doit jamais se faire sur le seul critère du prix. Un équipement certifié, testé en laboratoire et adapté aux conditions climatiques locales garantit une durée de vie et une fiabilité bien supérieures. Pour des conseils conformité foudre adaptés à votre secteur, il est utile de consulter un spécialiste avant tout achat.
Conseil de pro : Intégrez dès la conception un système de monitoring connecté (IoT). Cela vous permet de surveiller à distance l’état de votre installation, de recevoir des alertes en temps réel après un orage et de planifier la maintenance de façon proactive plutôt que curative.
Étapes clefs d’une installation de protection foudre réussie
Une installation bien conçue suit une séquence précise. Sauter une étape, c’est compromettre l’efficacité de l’ensemble du système.
- Réaliser l’ARF : évaluation complète du risque selon IEC 62305-2, avec calcul du niveau de protection requis
- Concevoir le système : choix du type de capture, tracé des descentes, dimensionnement de la prise de terre
- Sélectionner les équipements : PDA, cage, Franklin selon le profil du bâtiment et le budget disponible
- Confier l’installation à un professionnel Qualifoudre : seul un installateur certifié garantit la conformité réglementaire
- Mettre en service et tester : mesures électriques, vérification des résistances, contrôle des liaisons équipotentielles
- Documenter et archiver : rapport d’installation, certificat de conformité, carnet de maintenance
La conception impose un système de capture en tête (PDA ou Franklin), des descentes correctement dimensionnées et une prise de terre avec une résistance inférieure à 10 ohms en règle générale. Ces trois éléments forment un tout indissociable.
| Type de système | Avantage principal | Adapté pour |
|---|---|---|
| PDA (dispositif d’amorçage) | Rayon de protection étendu | Grands sites industriels |
| Cage de Faraday | Protection volumique totale | Bâtiments très sensibles |
| Tiges de Franklin | Simplicité, coût maîtrisé | Petites structures |
Pour choisir la méthode de choix la plus adaptée à votre configuration, plusieurs paramètres entrent en jeu : hauteur du bâtiment, nature des équipements internes, contraintes architecturales et niveau de protection requis. Notre équipe spécialisée en analyse et installation professionnelle accompagne cette décision avec une approche terrain.
Les avantages installation professionnelle vont au-delà de la simple conformité : un installateur Qualifoudre engage sa responsabilité et vous délivre les documents nécessaires pour votre assureur.
Conseil de pro : Privilégiez les systèmes communicants dès l’installation initiale. Intégrer un compteur de coups connecté coûte peu à l’installation et évite des visites inutiles pendant des années.
Vérification, maintenance et gestion post-orages
Installer un système de protection, c’est bien. Le maintenir en état de fonctionnement optimal, c’est indispensable. La réglementation est claire sur ce point.
La vérification annuelle est obligatoire pour les niveaux de protection I et II, et fortement recommandée pour tous les autres niveaux. Cette vérification doit être réalisée par un professionnel qualifié et couvrir l’ensemble du système.
Le protocole de vérification annuelle comprend :
- Inspection visuelle de tous les composants (tête de capture, descentes, connecteurs, prise de terre)
- Mesure de la résistance de la prise de terre
- Contrôle de l’état des parafoudres internes
- Lecture du compteur de coups de foudre
- Vérification des liaisons équipotentielles
- Mise à jour du carnet de maintenance
Après un impact significatif, un protocole post-orage spécifique s’impose. Ne reprenez pas la production sans avoir vérifié l’intégrité du système. Un impact peut endommager silencieusement un parafoudre, laissant les équipements vulnérables au prochain orage.
Les systèmes connectés changent la donne. L’usage de monitoring permet de réduire jusqu’à 70% les interventions inutiles en ciblant précisément les visites nécessaires après un événement réel.
Cette réduction n’est pas anodine. Pour un parc de plusieurs sites industriels, elle représente des économies substantielles sur le budget maintenance, tout en maintenant un niveau de sécurité supérieur. La protection parafoudre interne mérite une attention particulière dans ce suivi, car ces composants sont souvent les premiers à être sollicités lors d’un impact.
Conseil de pro : Enregistrez chaque intervention, chaque mesure, chaque remplacement de composant dans un carnet de maintenance daté et signé. En cas de sinistre, ce document est votre meilleure preuve de conformité auprès de votre assureur.
Consultez notre exemple de maintenance pour visualiser concrètement comment structurer ce suivi sur un site industriel réel.
Notre point de vue d’expert sur la protection foudre industrielle
Depuis des décennies sur le terrain, nous observons une erreur récurrente : confondre conformité réglementaire et sécurité réelle. Obtenir un certificat de conformité est nécessaire, mais ce n’est pas suffisant. Un système conforme au moment de son installation peut devenir défaillant en quelques années si la maintenance est négligée ou si les conditions d’exploitation évoluent.
L’avenir de la protection foudre industrielle passe par l’exploitation intelligente des données. Les paratonnerres communicants comme le Contact@ir apportent une valeur réelle en temps réel : historique des impacts, alertes automatiques, corrélation avec les données météo locales. Ce niveau d’information transforme la maintenance réactive en maintenance prédictive.
Pour les gestionnaires de sites multiples, cette traçabilité devient un outil de pilotage. Elle rassure les assureurs, optimise les budgets et démontre une démarche proactive. Nos solutions innovantes pour installations sensibles intègrent cette dimension connectée dès la conception. La vraie question n’est plus “suis-je conforme ?” mais “suis-je réellement protégé et capable de le prouver ?”
Aller plus loin avec des solutions certifiées et sur mesure
Passer à l’action sur la protection foudre de vos installations industrielles demande une expertise que peu d’équipes internes possèdent en totalité. Faire appel à un spécialiste certifié garantit non seulement la conformité réglementaire, mais aussi la durabilité et la performance de votre système dans le temps.
Indelec propose des solutions complètes certifiées adaptées à chaque profil industriel, de l’analyse de risque initiale jusqu’à la maintenance annuelle. Nous intégrons également une approche responsable avec notre engagement en protection foudre responsable. Chaque installation est conçue sur mesure, comme en témoigne notre mise en œuvre sur mesure. Contactez nos équipes pour obtenir un diagnostic personnalisé de votre site.
Foire aux questions
Quelle est la principale norme à respecter pour la protection foudre en France ?
Il faut appliquer l’IEC 62305 pour l’ensemble des bâtiments industriels et la norme NF C 17-102 spécifiquement pour les paratonnerres à dispositif d’amorçage. Ces deux références sont complémentaires et non interchangeables.
Une protection externe suffit-elle ou faut-il ajouter des parafoudres internes ?
La couverture complète exige toujours une combinaison : protection externe (paratonnerre, cage) pour intercepter la foudre directe, et parafoudres internes pour absorber les surtensions qui se propagent dans les réseaux électriques et de communication.
Quelle maintenance annuelle prévoir obligatoirement ?
Une vérification complète par un professionnel qualifié est exigée pour NP I/II et recommandée pour tous les autres niveaux. Elle couvre l’inspection visuelle, les mesures électriques et le contrôle des parafoudres.
En cas d’impact de foudre, quelles actions immédiates ?
Suivez le protocole post-impact : inspection visuelle de l’installation, test de la résistance de mise à la terre, vérification et remplacement si nécessaire des parafoudres, et consignation de toutes les opérations dans le carnet de maintenance.
Les innovations connectées sont-elles vraiment utiles ?
Oui, le monitoring connecté réduit les visites inutiles de 60 à 70% en ciblant uniquement les interventions nécessaires après un impact réel, ce qui optimise significativement le budget de maintenance sur la durée.
