Protocoles d’installation de parafoudres : guide conformité
TL;DR:
- La conformité réglementaire, notamment la norme NF C 15-100 2025, est essentielle pour la sécurité.
- Une installation correcte nécessite une étude de risque, un choix adapté et une maintenance régulière.
- La coordination en cascade des parafoudres garantit une protection efficace contre la foudre.
Une surtension mal maîtrisée peut détruire en quelques microsecondes des équipements industriels représentant des centaines de milliers d’euros. Pourtant, 87% des bâtiments restent vulnérables à la foudre, et la mise à jour de la réglementation en 2025 a renforcé les obligations pour les sites industriels, commerciaux et les ERP. Choisir le bon parafoudre ne suffit pas : c’est l’ensemble du protocole d’installation, de la sélection à la maintenance, qui détermine le niveau réel de protection. Ce guide vous donne les clés opérationnelles pour sécuriser vos installations et rester en conformité.
Table des matières
- Comprendre la réglementation et évaluer les risques
- Identifier et sélectionner les équipements parafoudre adaptés
- Procédure d’installation : étapes, sécurité et points de vigilance
- Coordination, maintenance et surveillance : aller plus loin pour garantir la sécurité
- Notre regard terrain : ce que sous-estiment les industriels sur le parafoudre
- Solutions expertes pour la protection foudre de vos installations
- Foire aux questions
Points Clés
| Point | Détails |
|---|---|
| Respectez la norme NF C 15-100 | Toute installation en 2026 doit appliquer cette norme pour être conforme et sécurisée. |
| Adoptez la méthodologie en cascade | Coordonnez les parafoudres Type 1, 2 et 3 pour une protection efficace à chaque niveau de l’infrastructure. |
| Mesurez et surveillez la mise à la terre | Assurez une résistance de terre inférieure à 10Ω pour garantir l’efficacité du système. |
| Planifiez une maintenance annuelle | La vérification régulière prolonge la durée de vie des équipements et prévient les pannes. |
Comprendre la réglementation et évaluer les risques
Avant toute décision technique, il faut maîtriser le cadre juridique et normatif qui s’applique à votre site. Les protocoles d’installation de parafoudres sont désormais régis par la norme NF C 15-100 dans son édition 2025, applicable depuis septembre 2025. Cette mise à jour renforce les exigences sur la protection contre les surtensions pour toutes les installations électriques neuves et rénovées.
Pour les infrastructures industrielles et commerciales, la norme NF C 15-100 s’articule avec la méthodologie IEC 62305-2, qui définit la procédure d’analyse du risque foudre. Cette analyse quantifie la probabilité d’impact, les conséquences potentielles et le niveau de protection nécessaire. Elle est obligatoire pour les ICPE (Installations Classées pour la Protection de l’Environnement), les ERP de catégories 1 à 3, et tout bâtiment industriel abritant des équipements critiques ou des matières dangereuses.
À retenir : Pour toute infrastructure industrielle ou commerciale, prioriser l’étude de risque IEC 62305-2 combinée aux exigences NF C 15-100 est la seule approche qui garantit une conformité complète.
Les bâtiments concernés par l’obligation de parafoudre incluent notamment :
- Les sites industriels avec alimentation en basse tension exposés à la foudre directe ou induite
- Les ERP recevant du public, quelles que soient leur taille et leur activité
- Les ICPE soumises à autorisation ou à enregistrement
- Les infrastructures critiques : data centers, hôpitaux, stations de traitement, télécommunications
- Les bâtiments équipés de panneaux photovoltaïques ou de bornes IRVE
Avant toute installation, quatre points de contrôle réglementaires s’imposent : vérifier si une analyse de risque foudre (ARF) est déjà disponible ou à réaliser, identifier les zones de protection foudre (ZPF) applicables, consulter le guide complet sur le risque foudre adapté à votre secteur, et s’assurer que votre bureau d’études ou installateur maîtrise l’analyse du risque foudre selon IEC 62305-2. Ignorer cette étape préliminaire, c’est risquer une non-conformité détectée lors d’un contrôle ou, pire, après un sinistre.
Pour se conformer aux normes foudre en vigueur, chaque responsable d’infrastructure doit documenter ces vérifications et les conserver dans le dossier technique de l’installation.
Identifier et sélectionner les équipements parafoudre adaptés

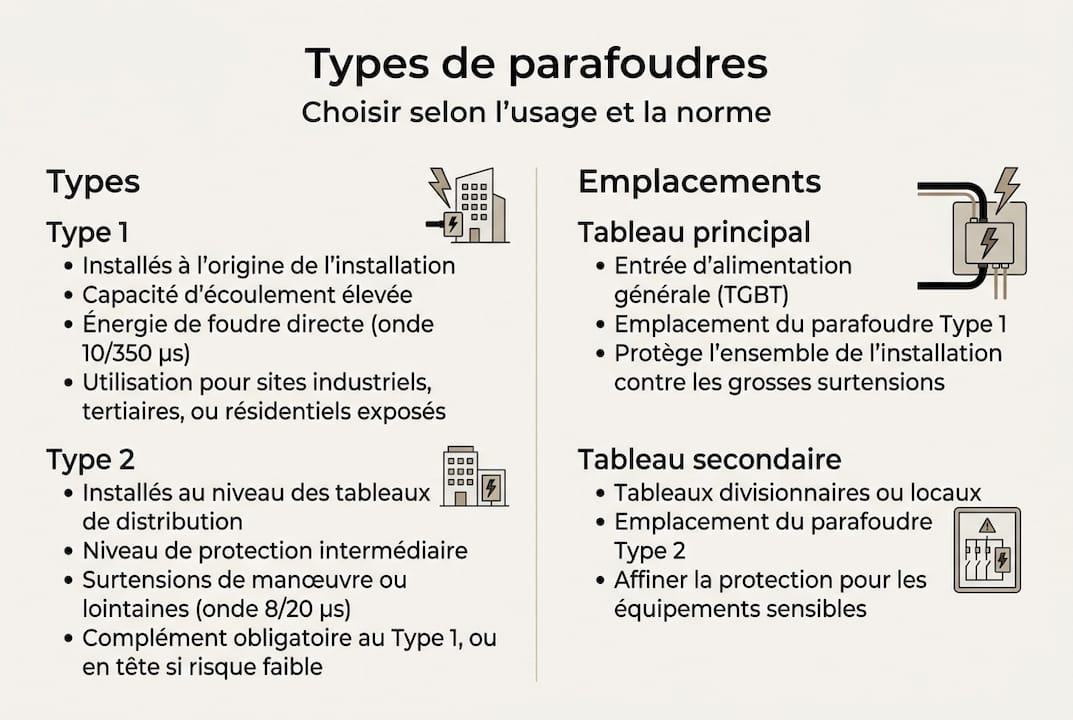

Une fois le cadre réglementaire assimilé, il faut choisir le matériel adéquat selon votre contexte. Les parafoudres se divisent en trois types, chacun avec un rôle précis dans la chaîne de protection.
| Type | Emplacement | Usage principal | Courant de décharge |
|---|---|---|---|
| Type 1 | Tête TGBT | Foudre directe, présence paratonnerre | Jusqu’à 100 kA |
| Type 2 | Tableaux divisionnaires | Surtensions induites résiduelles | Jusqu’à 40 kA |
| Type 3 | Près des équipements sensibles | Protection fine terminale | Jusqu’à 10 kA |
La méthodologie en cascade est la règle d’or : Type 1 en tête du TGBT (tableau général basse tension), Type 2 aux tableaux divisionnaires, Type 3 au plus près des équipements sensibles. Cette approche étagée garantit une atténuation progressive des surtensions, chaque niveau absorbant l’énergie résiduelle que le précédent n’a pas dissipée.
Les critères principaux de sélection sont :
- Le niveau kéraunique local : densité de foudroiement de la zone géographique
- La présence ou non d’un paratonnerre : si oui, le Type 1 est obligatoire
- Le type d’alimentation : monophasé ou triphasé, schéma TT, TN-S ou IT
- La nature des équipements à protéger : automates, variateurs, serveurs, instruments de mesure
- La longueur des liaisons entre les niveaux de protection
Consultez les différents types de parafoudre et leurs spécifications techniques avant toute commande. Un parafoudre sous-dimensionné est aussi dangereux qu’une absence de protection.
Parmi les erreurs fréquentes à éviter : installer uniquement un Type 2 sur un site équipé d’un paratonnerre (le Type 1 est alors impératif), choisir un parafoudre sans tenir compte du schéma de liaison à la terre, ou négliger la coordination entre niveaux. Pour une vision complète de l’installation et maintenance du parafoudre, chaque choix doit être justifié dans le dossier technique.
Conseil de pro : Vérifiez toujours que le niveau de protection Up (tension de protection) du parafoudre est inférieur à la tenue aux surtensions des équipements à protéger. Un écart insuffisant rend la protection inefficace même avec un matériel conforme.
Procédure d’installation : étapes, sécurité et points de vigilance
Après avoir sélectionné vos équipements, l’étape phare consiste à réussir l’installation en respectant les règles de sécurité. Voici le déroulé opérationnel en cinq étapes issues des procédures détaillées d’installation :
- Évaluer le risque selon la méthodologie IEC 62305-2 et valider le choix des équipements
- Couper l’alimentation et vérifier la résistance de terre (impérativement inférieure à 10Ω)
- Raccorder le parafoudre après le disjoncteur principal, avec des câbles dont la longueur totale (L+N+PE) ne dépasse pas 50 cm, en section minimale de 6 mm² en monophasé et 16 mm² en triphasé
- Réaliser la liaison équipotentielle entre tous les conducteurs de protection
- Tester la continuité électrique et vérifier le bon fonctionnement de la signalisation de défaut
| Paramètre | Valeur requise |
|---|---|
| Résistance de terre | < 10 Ω |
| Longueur câble (L+N+PE) | < 50 cm total |
| Section câble monophasé | ≥ 6 mm² |
| Section câble triphasé | ≥ 16 mm² |
La protection des bâtiments industriels repose en grande partie sur la qualité de la mise à la terre. Une résistance supérieure à 10Ω annule en pratique l’efficacité du parafoudre, quelle que soit la qualité du matériel installé.
« La longueur de câble inférieure à 50 cm n’est pas une recommandation : c’est une condition sine qua non. Au-delà, l’inductance propre du câble crée une chute de tension qui dépasse la tension de protection du parafoudre. »
Conseil de pro : Utilisez systématiquement un câble de section uniforme et évitez les boucles dans le cheminement. Chaque centimètre de câble supplémentaire ajoute de l’inductance et dégrade la protection effective. Un diagnostic de protection foudre réalisé après installation permet de valider l’ensemble de ces paramètres.
Les outils indispensables pour respecter la norme incluent un telluromètre (mesure de terre), un multimètre, un contrôleur de continuité et la documentation technique du fabricant. Ne jamais improviser sur ces points : une installation non conforme engage la responsabilité du signataire du dossier technique.
Coordination, maintenance et surveillance : aller plus loin pour garantir la sécurité
Une installation correcte n’est qu’une première étape. La performance et la sécurité passent aussi par le suivi et la maintenance dans la durée.
La coordination des dispositifs repose sur le concept de zones de protection foudre (ZPF), défini par la norme IEC 62305-4. Sur les sites étendus (plusieurs bâtiments, réseaux enterrés, installations solaires), chaque transition de zone doit être protégée par un niveau de parafoudre adapté. La coordination et maintenance des parafoudres sur ces sites complexes nécessite une cartographie préalable des ZPF.
Bonnes pratiques de maintenance préventive :
- Contrôle annuel de l’état des cartouches ou varistances, avec remplacement si la signalisation indique une fin de vie
- Mesure annuelle de la résistance de terre pour détecter toute dérive (corrosion, modification du sol)
- Vérification des connexions et de l’absence de corrosion sur les bornes
- Test de la signalisation locale (voyant ou contact sec) et distante si applicable
- Mise à jour du dossier technique après chaque intervention
La maintenance annuelle parafoudre est fortement recommandée par les organismes professionnels et constitue souvent une exigence des assureurs industriels. Un parafoudre dont la cartouche est en fin de vie ne protège plus rien, et aucun voyant ne s’allume parfois avant qu’un incident survienne.
Conseil de pro : Pour les sites industriels disposant d’installations photovoltaïques ou de systèmes de supervision, optez pour une signalisation distante avec remontée d’alarme vers votre SCADA ou GTB. Cela permet de détecter une défaillance sans intervention physique sur site.
La prévention et maintenance foudre représente un investissement dont le retour est mesurable : un sinistre foudre sur une ligne de production peut coûter plusieurs jours d’arrêt, contre quelques centaines d’euros pour une maintenance annuelle. Pour les installations sensibles, ce ratio est encore plus favorable.
Notre regard terrain : ce que sous-estiment les industriels sur le parafoudre
Depuis des décennies de terrain, nous observons que la majorité des incidents post-foudre ne résultent pas d’un mauvais choix de matériel, mais d’erreurs d’installation ou d’omissions de maintenance. Le câble trop long, la terre non vérifiée depuis trois ans, le Type 1 absent sur un site équipé d’un paratonnerre : ce sont ces détails qui font la différence entre une installation conforme et une installation vulnérable.
La coordination en cascade est le maillon le plus souvent négligé. Beaucoup d’installateurs posent un Type 2 et considèrent le travail terminé. Pourtant, sans Type 1 en amont et sans Type 3 sur les équipements critiques, la protection reste incomplète. Le retour d’expérience en industrie montre que les défaillances surviennent précisément aux maillons manquants de la chaîne.
Enfin, une installation non certifiée et non documentée expose le responsable d’infrastructure à une double peine en cas de sinistre : le coût des dommages et la mise en cause de sa responsabilité. La conformité n’est pas une formalité administrative, c’est une protection juridique et opérationnelle.
Solutions expertes pour la protection foudre de vos installations
Mettre en place un protocole d’installation rigoureux demande une expertise technique que peu d’équipes internes maîtrisent entièrement. Indelec accompagne les responsables d’infrastructures industrielles et commerciales à chaque étape, de l’analyse de risque à la certification de l’installation.
Nos équipes réalisent des études personnalisées adaptées à votre site, qu’il s’agisse d’un exemple d’installation réussie en environnement industriel complexe ou d’une mise en conformité urgente. Pour découvrir toutes les normes applicables à votre secteur et identifier les actions prioritaires, nos ressources en ligne sont disponibles immédiatement. Et si vous souhaitez aller plus loin, nos solutions complètes Indelec couvrent l’intégralité de la chaîne de protection foudre, de la conception à la maintenance.
Foire aux questions
Quelle norme encadre l’installation des parafoudres en 2026 ?
La NF C 15-100 édition 2025, applicable depuis septembre 2025, régit l’installation des parafoudres en France pour les sites industriels, ERP et ICPE. Elle s’applique aux installations neuves et aux rénovations significatives.
Comment choisir le type de parafoudre adapté ?
Le choix dépend du niveau de risque, du type d’alimentation et de la présence éventuelle d’un paratonnerre, selon une approche en cascade T1, T2 puis T3. Chaque niveau protège contre les surtensions résiduelles que le précédent n’a pas absorbées.
Quelles sont les étapes critiques de l’installation d’un parafoudre ?
L’évaluation du risque, la qualité de la mise à la terre inférieure à 10Ω, la pose après disjoncteur principal et le respect des longueurs de câble inférieures à 50 cm sont les points les plus déterminants pour l’efficacité réelle de la protection.
La maintenance des parafoudres est-elle obligatoire ?
La maintenance annuelle avec contrôle du dispositif et de la résistance de terre est fortement recommandée et souvent exigée par les assureurs industriels pour maintenir la couverture en cas de sinistre foudre.
