Protection foudre raffineries : guide technique 2026
En bref:
- La protection contre la foudre des raffineries repose sur une cascade de dispositifs coordonnés, dont parafoudres et mise à la terre. Une conception rigoureuse, une maintenance régulière et une conformité aux normes garantissent la sécurité des installations industrielles exposées.
La protection foudre des raffineries est une suite coordonnée de dispositifs techniques visant à prévenir les dégâts matériels et les interruptions d’exploitation dans les installations pétrochimiques. Une raffinerie concentre des équipements électroniques sensibles, des atmosphères explosives classées ATEX et des obligations réglementaires Seveso qui rendent chaque coup de foudre potentiellement catastrophique. La foudre menace vos industries de manière permanente, et les conséquences d’une protection insuffisante vont bien au-delà du simple remplacement d’un équipement. Comprendre les mécanismes de protection, les normes applicables et les erreurs à éviter est la condition première pour garantir la sécurité électrique des raffineries.
Quels sont les dispositifs clés pour la protection foudre raffineries ?
La protection contre la foudre dans une raffinerie repose sur une cascade de protections coordonnées, du point d’entrée des lignes électriques jusqu’aux automates de terrain. Cette architecture en niveaux est la seule approche qui garantit une protection réelle face aux surtensions directes et induites.
Les équipements essentiels se déclinent en trois catégories :
- Parafoudres de classe I (Type 1) : installés en tête d’installation, au niveau du tableau général basse tension, ils absorbent les courants de foudre les plus élevés issus des coups directs. Leur rôle est d’écrêter les impulsions les plus énergétiques avant qu’elles ne se propagent dans le réseau interne.
- Parafoudres de classe II (Type 2) : positionnés en aval, au niveau des tableaux divisionnaires, ils limitent les surtensions résiduelles transmises par les parafoudres de classe I. Sans eux, les surtensions résiduelles restent suffisamment élevées pour détruire les équipements électroniques.
- Parafoudres de classe III (Type 3) : placés au plus près des équipements sensibles (automates, capteurs, convertisseurs), ils assurent la protection finale. Les parafoudres de classe I à III doivent fonctionner en coordination étroite pour bloquer efficacement les surtensions.
- Système de mise à la terre : socle de toute la chaîne de protection, il assure la dissipation des courants de foudre vers le sol. Une mise à la terre défaillante annule l’efficacité de tous les autres dispositifs.
- Blindages et chemins de câbles séparés : la séparation des chemins signal/alimentation avec un espacement suffisant réduit les risques d’interférences électromagnétiques entre circuits.
Les lignes d’E/S critiques de plus de 50 mètres doivent être protégées par des parafoudres dédiés au niveau signal. Dans une raffinerie, les distances entre équipements sont souvent importantes, ce qui rend cette exigence particulièrement critique.
Conseil de pro :Limitez la longueur des conducteurs de mise à la terre entre le parafoudre et la barrette de terre à moins de 50 cm. Au-delà, l’inductance propre du câble réduit significativement l’efficacité de l’écrêtage lors des fronts de montée rapides caractéristiques de la foudre.

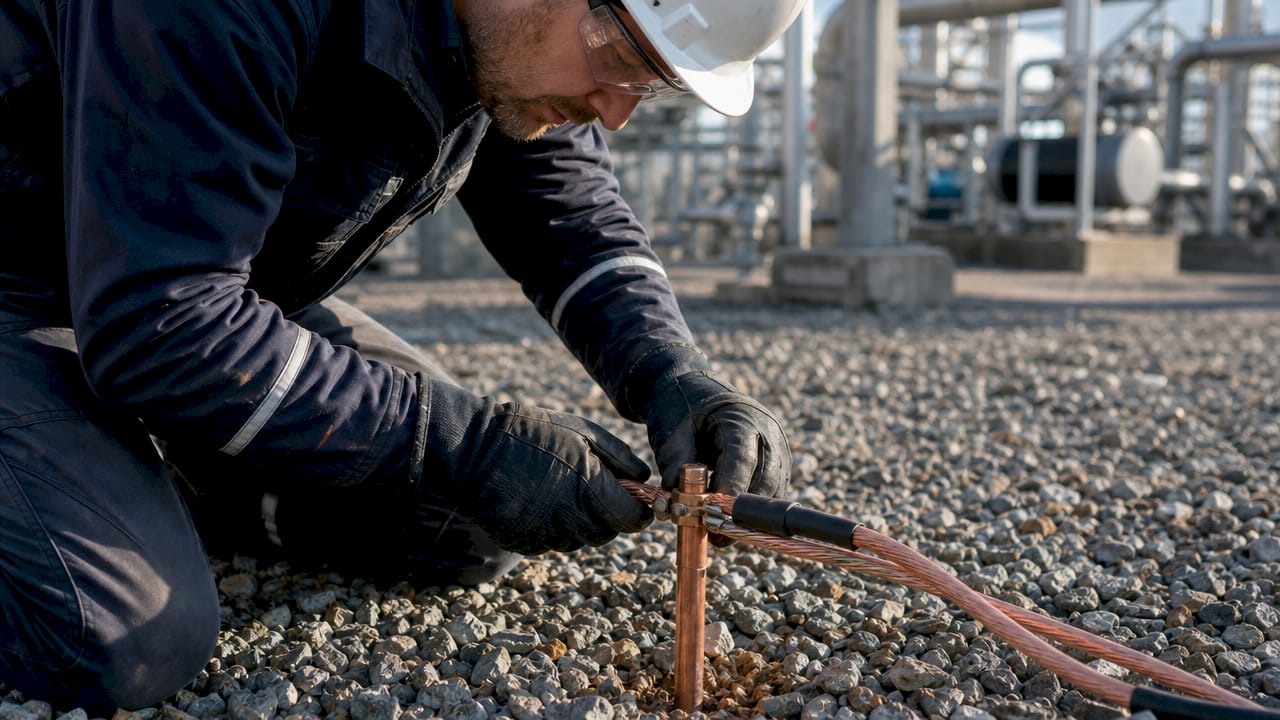

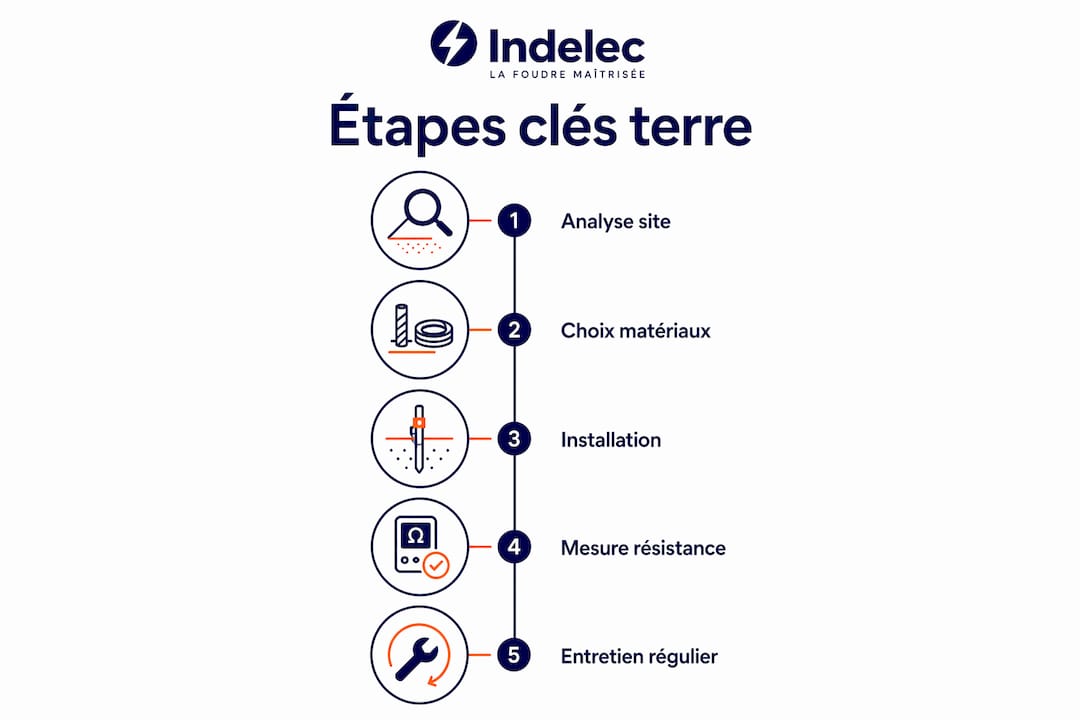

Comment concevoir une installation de mise à la terre efficace en raffinerie ?
La mise à la terre est le fondement de toute protection foudre dans l’industrie pétrolière. Une résistance de terre trop élevée empêche la dissipation rapide des courants de foudre et génère des montées de potentiel dangereuses pour les équipements et le personnel.
Les critères techniques à respecter sont les suivants :
- Résistance de terre inférieure à 4 Ω pour les sites industriels standards. La résistance de terre doit rester inférieure à 1 Ω pour les installations pétrochimiques classées ATEX, où les risques d’inflammation sont élevés.
- Prises de terre profondes : les installations pétrochimiques nécessitent des prises de terre profondes pour maintenir une faible impédance malgré les variations saisonnières de l’humidité et de la température du sol.
- Point de terre unique par équipement : relier plusieurs équipements à des points de terre différents crée des boucles de masse. Ces boucles génèrent des courants circulants qui perturbent les signaux analogiques 4-20 mA et les bus de communication Modbus ou Profibus.
- Séparation des terres fonctionnelles et de protection : la terre de protection (PE) et la terre de référence des signaux analogiques ne doivent pas partager le même conducteur sur de longues distances.
Le tableau ci-dessous résume les seuils de résistance selon le contexte d’installation :
| Type d’installation | Résistance maximale admissible |
|---|---|
| Site industriel standard | 4 Ω |
| Installation pétrochimique ATEX | 1 Ω |
| Équipements de mesure sensibles | < 1 Ω |
| Systèmes de protection cathodique | Selon étude spécifique |
Un cas concret illustre les conséquences d’une mauvaise conception : dans plusieurs raffineries, des pannes « mystérieuses » d’automates programmables ont été résolues après correction de la mise à la terre et ajout d’un blindage correctement terminé. Ces pannes intermittentes, difficiles à diagnostiquer, coûtent des heures d’arrêt non planifié et mobilisent des équipes de maintenance pendant des semaines.
Indelec propose des prises de terre profondes adaptées aux contraintes des sols industriels, garantissant une impédance stable tout au long de l’année, y compris en période de sécheresse.
Quelles sont les erreurs courantes dans la protection foudre des raffineries ?
Les erreurs de conception et d’installation sont la première cause d’échec des systèmes de protection foudre dans l’industrie pétrolière. Identifier ces pièges permet d’éviter des investissements inutiles et des risques réels.
Les erreurs les plus fréquentes sont :
- Absence de coordination entre parafoudres : installer un parafoudre de classe I sans parafoudre de classe II en aval laisse passer des surtensions résiduelles destructrices. L’absence de coordination des protections entraîne des surtensions indirectes qui détruisent les modules automates même en présence de parafoudres externes performants.
- Câblage inadapté et boucles de masse : un câblage inadapté et une mauvaise mise à la terre des blindages provoquent des boucles de masse et des interférences critiques, conduisant à des déclenchements intempestifs et des pertes de communication.
- Méconnaissance des exigences ATEX et Seveso : en milieu explosif, les matériaux et les modes de raccordement doivent être certifiés pour la zone concernée. Un parafoudre standard non certifié ATEX peut lui-même constituer une source d’inflammation.
- Oubli de la protection des lignes de signal longues : une erreur fréquente est d’ignorer la protection des lignes de signal longues, particulièrement critiques dans les raffineries où les distances entre équipements sont importantes.
- Croisement non orthogonal des câbles : faire cheminer des câbles de signal parallèlement aux câbles d’alimentation sur de longues distances induit du bruit électromagnétique sur les mesures analogiques.
Conseil de pro :Terminez les blindages des câbles de signal à une seule extrémité pour les signaux analogiques basse fréquence, et aux deux extrémités pour les bus de communication haute fréquence. Inverser cette règle est l’une des causes les plus fréquentes de perturbations inexpliquées sur les boucles de régulation.
La protection des équipements électriques industriels contre les surtensions induites par la foudre exige une approche systémique. Ajouter un parafoudre sans revoir l’ensemble de la chaîne de protection ne résout pas le problème.
Comment assurer la maintenance des protections foudre en raffinerie ?
Une protection foudre installée sans programme de maintenance perd rapidement son efficacité. Les parafoudres sont des composants à durée de vie limitée : chaque surtension absorbée dégrade leur capacité de protection résiduelle.
Les bonnes pratiques de maintenance s’organisent en quatre étapes :
- Inspection visuelle annuelle : vérifier l’état des parafoudres (voyants de défaut, cartouches déclenchées), l’intégrité des connexions de terre et l’absence de corrosion sur les barrettes de mise à la terre. Cette inspection doit être documentée et intégrée au plan de maintenance préventive du site.
- Mesure de résistance de terre : effectuer une mesure de résistance au moins une fois par an, idéalement en période sèche où les valeurs sont les plus défavorables. Toute valeur dépassant le seuil admissible déclenche une intervention corrective immédiate.
- Contrôle après événement orageux significatif : après tout orage ayant provoqué un incident ou une alarme sur le site, inspecter l’ensemble de la chaîne de protection. Un parafoudre ayant absorbé un coup de foudre direct peut être hors service sans déclencher d’alarme visible.
- Intégration dans le plan de sécurité industrielle : la protection foudre doit figurer dans le document unique d’évaluation des risques et dans les procédures d’arrêt d’urgence. Une étude d’impact foudre formalisée permet d’identifier les zones prioritaires et de planifier les interventions.
Les risques foudre en milieu industriel évoluent avec les modifications du site : ajout d’un nouveau bâtiment, extension d’une unité de traitement ou modification du réseau électrique. Chaque modification significative justifie une réévaluation de la protection existante.
Points clés
La protection foudre des raffineries repose sur une coordination en cascade des parafoudres de classe I, II et III, une mise à la terre à faible impédance et un programme de maintenance structuré.
| Point | Détails |
|---|---|
| Coordination des parafoudres | Les types I, II et III doivent fonctionner ensemble ; un seul niveau ne suffit pas à protéger les automates. |
| Résistance de terre | Maintenir une résistance inférieure à 1 Ω en zone ATEX pour garantir une dissipation efficace des courants de foudre. |
| Protection des lignes longues | Toute ligne de signal dépassant 50 mètres nécessite un parafoudre dédié au niveau signal. |
| Maintenance annuelle | Mesurer la résistance de terre chaque année et inspecter les parafoudres après chaque événement orageux significatif. |
| Conformité ATEX/Seveso | Tous les équipements de protection doivent être certifiés pour la zone explosive concernée. |
Le terrain enseigne ce que les normes ne disent pas toujours
Chez Indelec, nous intervenons depuis 1955 sur des sites industriels parmi les plus exigeants au monde. Les raffineries représentent un cas particulier : la densité des équipements, la longueur des liaisons de terrain et la présence permanente d’atmosphères explosives créent des conditions où les erreurs de conception ont des conséquences immédiates et graves.
Ce que nous observons le plus souvent sur le terrain, c’est une confusion entre protection externe et protection interne. Un paratonnerre bien installé protège le bâtiment contre les coups directs. Il ne protège pas les automates contre les surtensions induites qui se propagent par les câbles de signal sur plusieurs centaines de mètres. Ces deux niveaux de protection sont complémentaires et non substituables.
La deuxième erreur récurrente concerne la mise à la terre. Les gestionnaires de site considèrent parfois qu’une mise à la terre existante est suffisante parce qu’elle a été installée lors de la construction. Or, la résistance de terre évolue avec le temps, la sécheresse et les modifications du sol. Une mesure réalisée il y a cinq ans ne garantit rien aujourd’hui.
Notre conviction, forgée par des décennies d’interventions, est qu’une protection fiable des sites industriels ne s’improvise pas. Elle se conçoit globalement, se documente rigoureusement et se vérifie régulièrement. Les sites qui ont le moins d’incidents sont ceux dont les équipes de maintenance traitent la protection foudre comme un système vivant, pas comme une installation figée.
— Indelec
Les solutions Indelec pour sécuriser vos raffineries
Indelec accompagne les gestionnaires d’installations industrielles et les ingénieurs dans la conception, l’installation et la maintenance de systèmes de protection foudre adaptés aux contraintes des raffineries et de l’industrie pétrolière.
Les solutions de protection foudre proposées par Indelec couvrent l’ensemble de la chaîne : paratonnerre à dispositif d’amorçage, parafoudres coordonnés de classe I à III, prises de terre profondes et audit complet des installations existantes. Chaque intervention s’appuie sur les normes en vigueur et les exigences spécifiques aux zones ATEX et aux sites Seveso. Pour une évaluation personnalisée de votre installation, les équipes Indelec sont disponibles pour analyser vos risques et proposer une architecture de protection adaptée à votre site.
Questions fréquentes
Qu’est-ce que la protection foudre en raffinerie ?
La protection foudre en raffinerie est un ensemble coordonné de dispositifs (paratonnerre, parafoudres de classe I à III, mise à la terre) visant à prévenir les dégâts matériels et les risques d’explosion causés par la foudre dans les installations pétrochimiques.
Quelle résistance de terre est requise en zone ATEX ?
La résistance de terre doit être inférieure à 1 Ω dans les zones ATEX des installations pétrochimiques. Une résistance plus élevée empêche la dissipation efficace des courants de foudre et crée des montées de potentiel dangereuses.
Pourquoi faut-il coordonner les parafoudres de classe I, II et III ?
Chaque classe de parafoudre absorbe une partie de l’énergie de la surtension. Sans coordination entre les trois niveaux, les surtensions résiduelles restent suffisamment élevées pour détruire les modules d’automates programmables, même en présence d’un parafoudre de classe I performant.
À quelle fréquence inspecter les protections foudre d’une raffinerie ?
Une inspection visuelle et une mesure de résistance de terre sont nécessaires au minimum une fois par an. Une vérification complémentaire s’impose après tout événement orageux ayant provoqué une alarme ou un incident sur le site.
La protection foudre couvre-t-elle aussi les pipelines et les mines ?
Les principes de coordination des parafoudres et de mise à la terre s’appliquent également à la protection foudre des pipelines industriels et à la protection foudre des mines et carrières. Les contraintes spécifiques (longueur des lignes, nature du sol, classification des zones) nécessitent une étude adaptée à chaque type d’installation.
