L’exploitant de silo doit réaliser une Analyse du Risque Foudre (ARF) conforme à la NF EN 62305-2 et mettre en œuvre, selon l’étude technique, un système de protection foudre (SPF) dont il conserve la documentation. Cette obligation découle de la rubrique 2160 et s’accompagne de vérifications périodiques strictes, d’un carnet de bord à jour et d’une notice de maintenance consultable par l’inspection des installations classées.

En bref:

  • Mettez à jour l’ARF après toute modification substantielle du silo, notamment une extension, un changement de procédé ou l’ajout d’équipements électroniques sensibles.
  • Après la pose, un organisme autre que l’installateur vérifie le système sous six mois, puis des contrôles visuels annuels et complets tous les deux ans.
  • Après un impact enregistré, faites vérifier visuellement le silo dans le mois et remettez en état, dans ce même délai, tout élément endommagé.
  • Le SPF doit associer capture, descentes, prise de terre et parafoudres coordonnés, avec des dispositifs de type 2 protégeant notamment les automates.
  • Dans les zones ATEX, l’étude doit traiter les risques d’amorçage et intégrer les antennes et les cheminements des câbles, notamment leur distance aux conducteurs de descente.
Indelec
Protégez vos silos contre la foudre
Indelec propose des solutions de protection foudre, du conseil technique à l’installation, la maintenance et la certification.

Découvrir les solutions Indelec

Table des matières

Obligations réglementaires pour les silos : ce que l’arrêté impose

Les silos de céréales, grains et produits assimilés relevant de la rubrique 2160 sont soumis à des exigences précises en matière de protection contre la foudre. L’arrêté du 29 mars 2004 relatif à la prévention des risques présentés par les silos impose à l’exploitant la réalisation d’une Analyse du Risque Foudre conforme à la norme NF EN 62305-2, suivie si nécessaire d’une étude technique définissant les dispositifs de protection à installer.

Cette obligation ne se limite pas à un diagnostic ponctuel. L’exploitant reste responsable de la mise à jour de l’ARF dès qu’une modification substantielle affecte l’installation, qu’il s’agisse d’une extension de capacité, d’un changement de process ou de l’ajout d’équipements électroniques sensibles. Les documents suivants doivent être conservés et présentés sur demande :

  • L’Analyse du Risque Foudre et, le cas échéant, l’étude technique qui en découle.
  • La notice de maintenance décrivant les opérations de contrôle à réaliser.
  • Le carnet de bord recensant les interventions, vérifications et événements liés à la foudre.

La rubrique 2160 s’applique dès que le volume ou la nature des produits stockés atteint les seuils fixés par la nomenclature des installations classées. Concrètement, un exploitant qui ignore cette obligation s’expose à une non-conformité lors d’une inspection, avec des conséquences allant de la mise en demeure à l’arrêt temporaire de l’activité selon la gravité constatée.

Analyse du Risque Foudre et étude technique : contenu, moments et acteurs

L’ARF constitue le socle de toute démarche de mise en conformité. Elle a pour objectif d’évaluer la probabilité d’un coup de foudre sur le silo et ses conséquences potentielles, puis de déterminer le niveau de protection nécessaire selon la méthode décrite dans la norme NF EN 62305-2.

Une ARF complète suit généralement ces étapes :

  1. Collecte des données sur l’implantation, la structure, les contenus stockés et l’environnement du silo.
  2. Calcul du risque selon les paramètres normatifs (densité de foudroiement, hauteur, matériaux, présence d’équipements sensibles).
  3. Détermination du niveau de protection requis, de I (le plus exigeant) à IV.
  4. Rédaction des conclusions et, si un déficit de protection est identifié, lancement d’une étude technique détaillant les dispositifs à installer.

L’étude technique traduit les conclusions de l’ARF en solutions concrètes : implantation des dispositifs de capture, dimensionnement des descentes, choix des prises de terre et des parafoudres. Elle inclut aussi la notice de maintenance qui encadrera les vérifications futures. Cette étude est généralement confiée à un organisme ou un bureau d’études compétent en protection foudre, distinct de l’installateur lorsque la réglementation l’exige pour la vérification.

Conseil de pro :planifiez la mise à jour de votre ARF à chaque modification de process, même mineure : un silo agrandi ou reconfiguré change souvent la classe de risque calculée.

Le délai de mise en œuvre des mesures correctives dépend des conclusions de l’étude technique, mais la première vérification de l’installation doit intervenir rapidement après la pose des dispositifs pour s’assurer de leur conformité avant toute exploitation en conditions réelles.

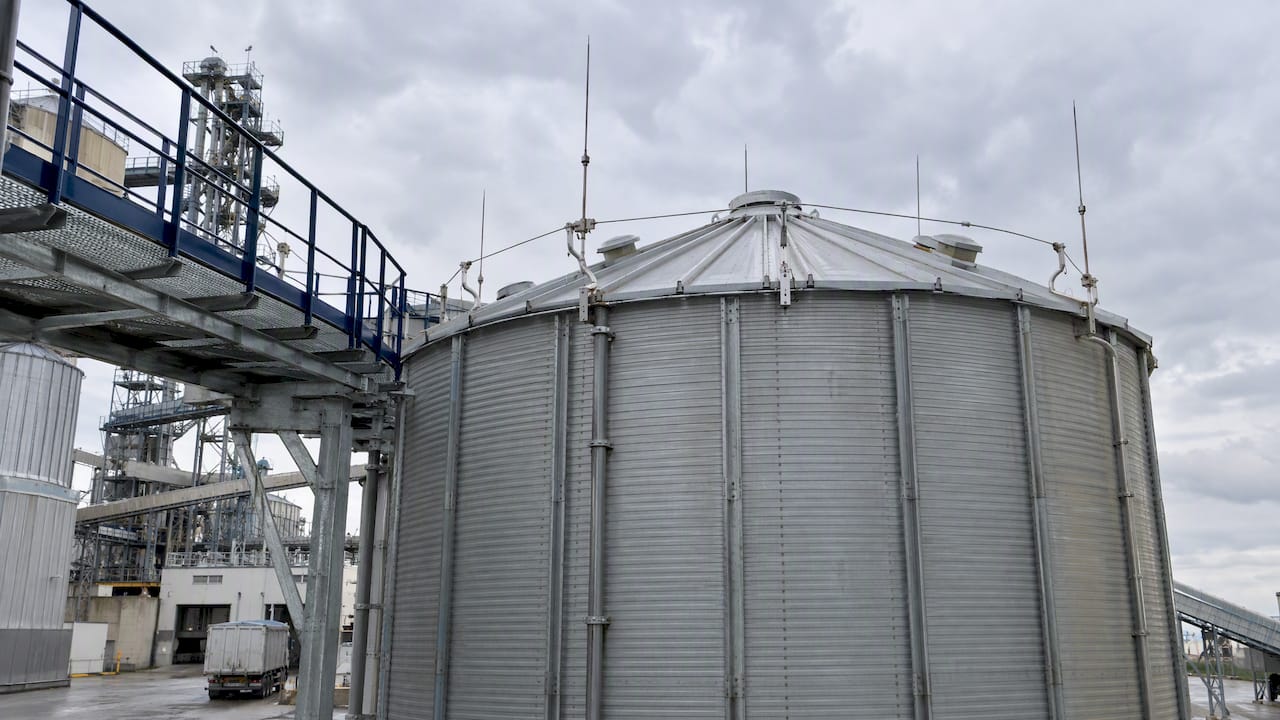

Composants et configuration d’un système de protection foudre pour silos

Un système de protection foudre complet associe une partie extérieure et une partie intérieure, chacune jouant un rôle distinct mais complémentaire. La partie extérieure capte le courant de foudre et l’évacue vers le sol, tandis que la partie intérieure limite les effets des surtensions sur les équipements électriques et électroniques du site, comme le détaillent les travaux des Techniques de l’Ingénieur sur la protection des bâtiments.

Les éléments clés d’un SPF adapté à un silo comprennent :

  • Un dispositif de capture (souvent appelé paratonnerre, bien que ce terme ne désigne qu’une partie du système) positionné selon les conclusions de l’étude technique.
  • Des conducteurs de descente dimensionnés pour acheminer le courant sans risque d’amorçage latéral.
  • Une prise de terre dont la résistance et le maillage répondent aux exigences normatives.
  • Des parafoudres coordonnés, de type 1 pour les arrivées principales et de type 2 pour la protection fine des automates et réseaux de contrôle.

L’équipotentialité conditionne l’efficacité globale du système. Toutes les masses conductrices, armatures béton comprises, doivent être interconnectées selon les prescriptions réglementaires sur la liaison équipotentielle, afin d’éviter les courants vagabonds et les différences de potentiel qui favorisent les arcs électriques entre éléments métalliques proches.

La coordination des parafoudres mérite une attention particulière sur un silo : une part importante du courant de foudre peut remonter par les réseaux de terre et perturber les automates, ce qui justifie l’installation de dispositifs de type 2 en complément des protections primaires, comme le rappelle le guide sur les systèmes de protection foudre du bâtiment. La cage maillée reste pertinente pour les silos métalliques de grande hauteur, mais elle atteint ses limites lorsque la structure comporte de nombreuses ouvertures ou des équipements en toiture qui compliquent le maillage régulier.

Vérification, maintenance et tenue documentaire

La conformité d’un SPF ne se résume pas à son installation initiale. Les textes imposent un calendrier de contrôles précis que l’exploitant doit respecter pour conserver la validité de son dispositif, selon les dispositions sur les vérifications et délais applicables aux installations classées :

  1. Une vérification complète par un organisme distinct de l’installateur, réalisée au plus tard six mois après la pose du système.
  2. Une vérification visuelle annuelle portant sur l’état général des conducteurs, fixations et connexions.
  3. Une vérification complète tous les deux ans, incluant les mesures de continuité et de résistance de terre.
  4. En cas de coup de foudre enregistré sur le silo, une vérification visuelle rapidement après l’impact, suivie d’une remise en état dans un délai approprié si des dégradations sont constatées.

Le carnet de bord recense chaque intervention, chaque anomalie détectée et chaque remise en état, avec les dates correspondantes. Il doit être cohérent avec la notice de maintenance rédigée lors de l’étude technique, qui fixe la fréquence et la nature des contrôles attendus pour ce silo précis. Un compteur de coups de foudre installé sur le dispositif de capture facilite grandement le respect de ces délais, puisqu’il signale automatiquement un impact et déclenche la procédure de vérification sous un mois.

Points techniques spécifiques et pièges à éviter sur les silos

Les silos cumulent souvent plusieurs contraintes qui complexifient l’étude technique au-delà d’un simple calcul de niveau de protection. Les zones ATEX, présentes dès que des poussières combustibles ou des atmosphères explosibles peuvent se former, imposent des prescriptions minimales pour éviter tout amorçage entre la descente et une masse métallique proche. Une solution technique répandue consiste à utiliser des descentes isolées avec des points de raccordement réguliers, associées à une liaison équipotentielle rigoureuse, comme le décrivent les guides techniques sur la protection extérieure contre la foudre.

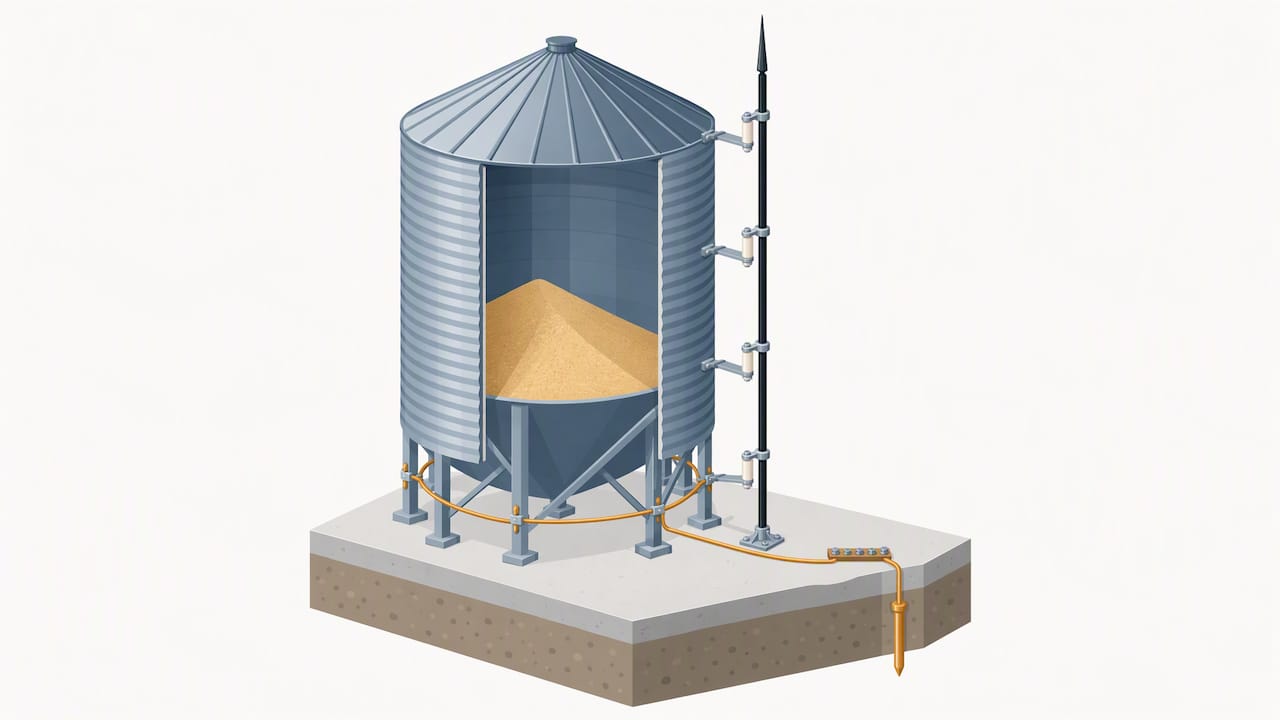

Descente isolée avec mise à la terre près d’un silo

L’implantation d’antennes sur un silo, fréquente pour les besoins de télécommunication ou de supervision, nécessite elle aussi une justification technique intégrée à l’étude de protection, avec des distances de sécurité clairement établies.

Conseil de pro :faites valider le cheminement des câbles d’automatisme dès la conception du SPF : un chemin de câble parallèle à une descente de courant, sans blindage ni distance de séparation suffisante, reste une cause fréquente de défaillance des automates après un impact.

La gestion des boucles de câblage mérite une vigilance constante. Un blindage mal raccordé ou un cheminement qui crée une boucle entre deux points reliés à la terre augmente le risque de tension induite lors d’un coup de foudre, même éloigné. Enfin, la vaporisation rapide de l’eau contenue dans un béton humide traversé par un courant de foudre peut provoquer des éclatements de structure et une perte de confinement, un phénomène que l’étude technique doit anticiper par des mesures structurelles ou procédurales adaptées.

Comment Indelec accompagne la mise en conformité des silos

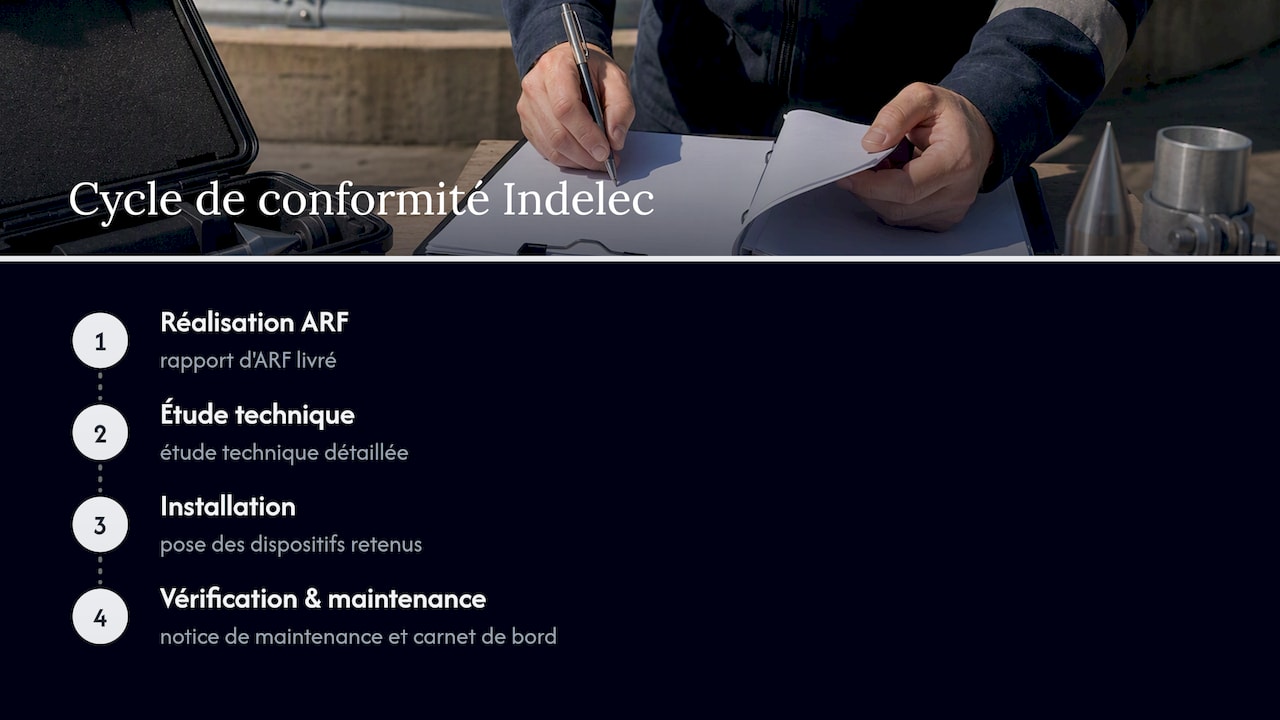

Pour traduire ces obligations réglementaires en actions concrètes, nous proposons un accompagnement couvrant l’ensemble du cycle de conformité : réalisation de l’ARF, rédaction de l’étude technique, installation des dispositifs retenus, puis vérification et maintenance dans la durée.

Chaque mission donne lieu à des livrables concrets : rapport d’ARF, étude technique détaillée, notice de maintenance et carnet de bord prêts à être présentés lors d’une inspection.

Comment Indelec accompagne la mise en conformité des silos — overview diagram

Priorités opérationnelles : par où commencer

Avant toute chose, lancez une ARF si aucune n’a été réalisée ou mise à jour depuis une modification du silo. Dans le mois qui suit :

  • Dressez un inventaire des masses métalliques et armatures béton à interconnecter.
  • Vérifiez la date de la dernière vérification complète du SPF existant.
  • Identifiez les zones ATEX du site pour les signaler à l’organisme chargé de l’étude.

Notre checklist sécurité foudre détaille ces étapes pour un passage en revue rapide de votre installation.

— INDELEC

Une offre clé en main pour la protection foudre de vos silos

Nous proposons une offre complète qui couvre l’ARF, l’étude technique, l’installation et la maintenance de votre système de protection foudre, pensée pour simplifier chaque étape de votre mise en conformité.

Indelec

Avec notre accompagnement, vous recevez :

  • Un rapport d’ARF et une étude technique conformes aux normes en vigueur.
  • Une installation réalisée par des équipes certifiées Qualifoudre.
  • Une notice de maintenance et un carnet de bord prêts pour l’inspection.

Pour échanger sur la protection de votre silo, consultez notre page dédiée à la protection contre la foudre et demandez une étude adaptée à votre installation.

Questions fréquentes

Qu’est-ce qu’une Analyse du Risque Foudre pour un silo ?

Une Analyse du Risque Foudre évalue la probabilité qu’un silo soit frappé par la foudre et les conséquences potentielles, selon la méthode définie par la norme NF EN 62305-2. Elle détermine le niveau de protection nécessaire et sert de base à l’étude technique si des mesures correctives sont requises.

Quand un silo doit-il appliquer la rubrique 2160 ?

La rubrique 2160 s’applique aux silos de céréales, grains et produits assimilés dont le volume ou la nature de stockage atteint les seuils fixés par la nomenclature des installations classées. L’arrêté du 29 mars 2004 impose alors la réalisation d’une ARF conforme.

Quel délai pour la première vérification du système de protection foudre ?

La vérification complète par un organisme distinct de l’installateur doit intervenir au plus tard six mois après la pose du système, selon les dispositions réglementaires applicables. Des contrôles visuels annuels et une vérification complète tous les deux ans suivent ensuite.

Que faire après un coup de foudre enregistré sur un silo ?

Une vérification visuelle doit être réalisée dans un délai maximum d’un mois après l’impact, conformément aux textes sur les délais de vérification. Si des dégradations sont constatées, la remise en état doit elle aussi intervenir dans ce même délai d’un mois.

Quelle différence entre paratonnerre et système de protection foudre ?

Le paratonnerre ne désigne que le dispositif de capture, alors qu’un système de protection foudre complet associe capture, descentes, prise de terre et protection intérieure par parafoudres, comme le précisent les Techniques de l’Ingénieur. Un silo bien protégé nécessite les deux volets pour limiter aussi bien l’impact direct que les surtensions induites.
